Фамилия ZEISS PRISMO

Фамилия ZEISS PRISMO

Когато прецизността е най-важна

Открийте фамилията ZEISS PRISMO

Открийте нова ера на прецизност ZEISS PRISMO е една от най-прецизните КИМ на пазара вече над 30 години и постига надеждни и възпроизводими резултати с максимална точност. Координатните измервателни машини от фамилията ZEISS PRISMO предлагат най-високите измервателни скорости от всички ZEISS КИМ и са подходящи за използване в много разнообразни среди Фамилията ZEISS PRISMO се състои от четири модела. Тяхното високо качество и измервателна точност повишават ефективността на вашия процес. Ако не искате да правите компромис с прецизността, когато става дума за осигуряване на качеството, вие сте в сигурни ръце с фамилията ZEISS PRISMO Защото правилото там е: точност плюс безопасност гарантират продуктивност

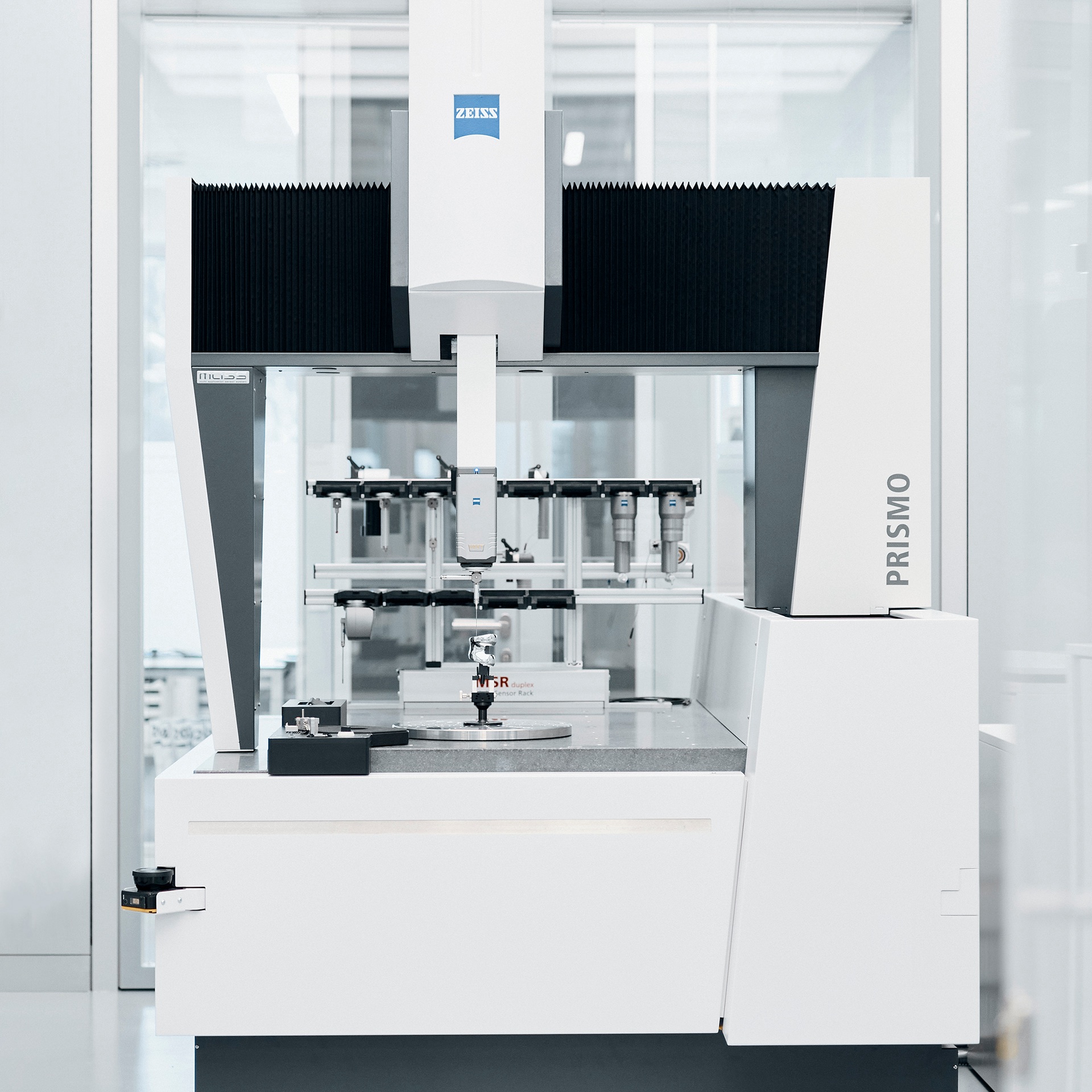

ZEISS PRISMO

ZEISS PRISMO

Всичко в едно

С грешка при измерване на дължина от 0.9 + L/350 µm, ZEISS PRISMO е флагманът измежду ZEISS КИМ и предлага максимална продуктивност и забележителна ефективност

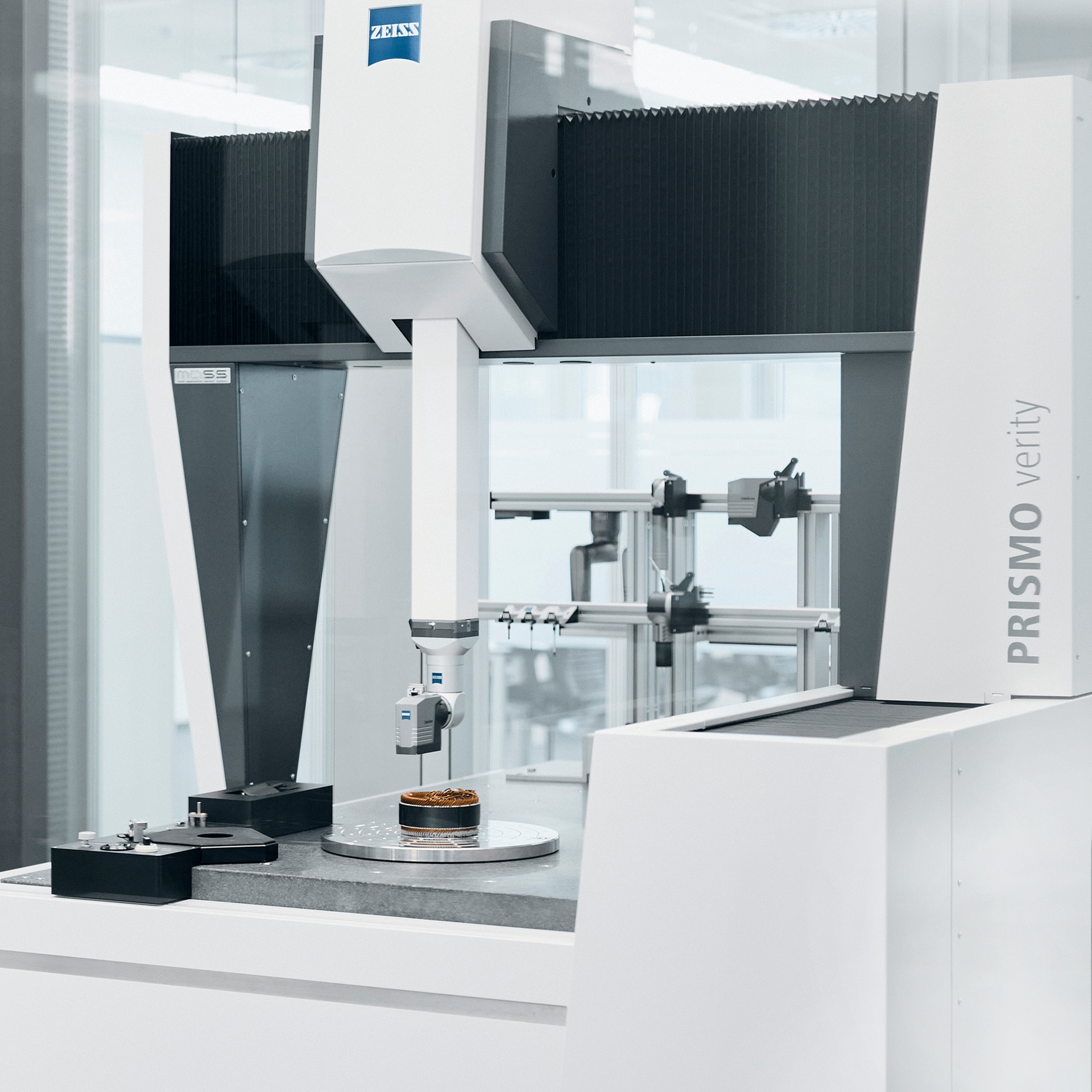

ZEISS PRISMO verity

ZEISS PRISMO verity

Новият стандарт

ZEISS PRISMO verity дава резултати с измервателна грешка по дължина от само 0.7 + L/400 µm и впечатлява с подобрени измервателни стойности за форма.

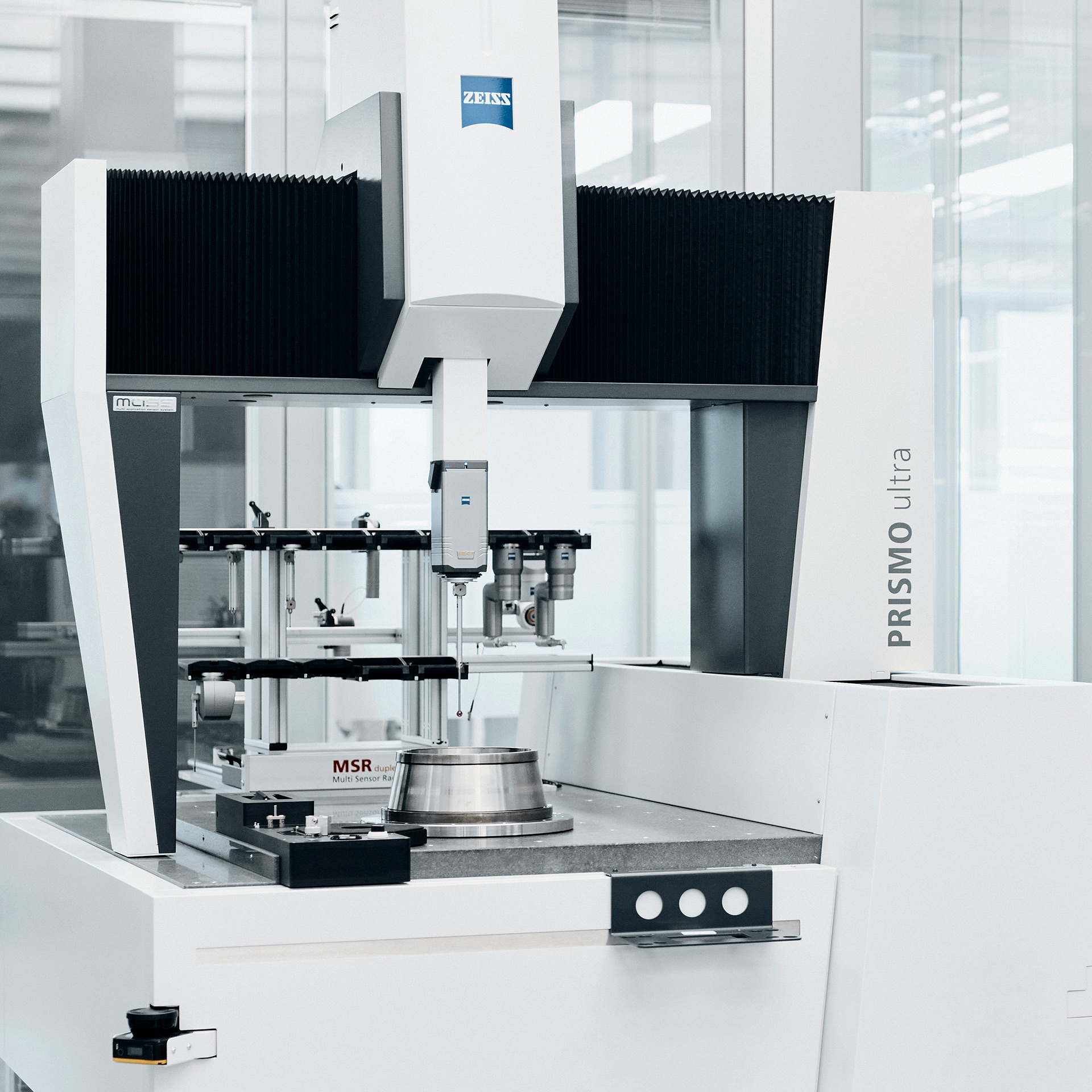

ZEISS PRISMO ultra

ZEISS PRISMO ultra

Максимална прецизност във фамилията PRISMO

С грешка при измерване на дължина от 0.5 + L/500 µm, ZEISS PRISMO ultra подобрява още повече прецизността и следователно е особено подходяща за изследователски задачи и калибриране, както и референтни лаборатории.

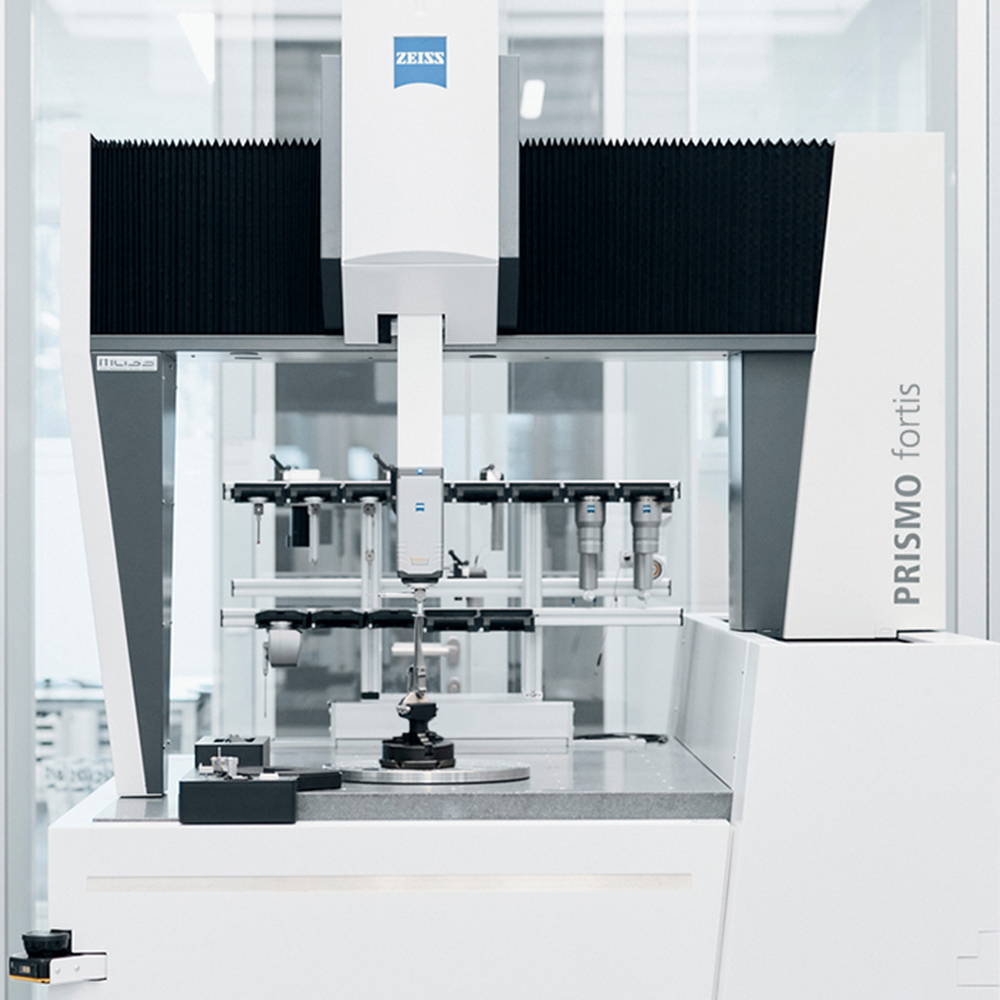

ZEISS PRISMO fortis

ZEISS PRISMO fortis

Прецизност в производствена среда

ZEISS PRISMO fortis е предназначена за употреба в производствени условия и предлага максимална прецизност дори при температури до 40°C.

ZEISS PRISMO задава нови стандарти

Повече от само фейслифтинг: Флагманът на координатните измервателни машини от ZEISS ме напълно обновен С множество подобрения, безопасност, икономическа и екологична ефективност, гъвкавост, ергономия и последно, но не по важност, продуктивността достигна изцяло ново ниво.
Лазерен скенер за безопасност и DGUV сертификация

Повишена безопасност

Лазерен скенер за безопасност и DGUV сертификация

ZEISS PRISMO има лазерни скенери за безопасност, които напълно покриват всеки ъгъл и активират автоматично намаляване на скоростта веднага щом установят движение или опасности в безопасната зона.

Освен това, всяка ZEISS PRISMO координатна измервателна машина е официално сертифицирана от международно признатия Германски социален застраховател срещу злополуки (DGUV) Тази доброволна сертификация е уникална измежду всички доставчици на КИМ Допълнителни иновации са въведени за спазване на препоръките на DGUV като регулируеми странични панели С намаляване на разстоянието между движещите се части до под 4 mm опасността от смачкване също е намалена.

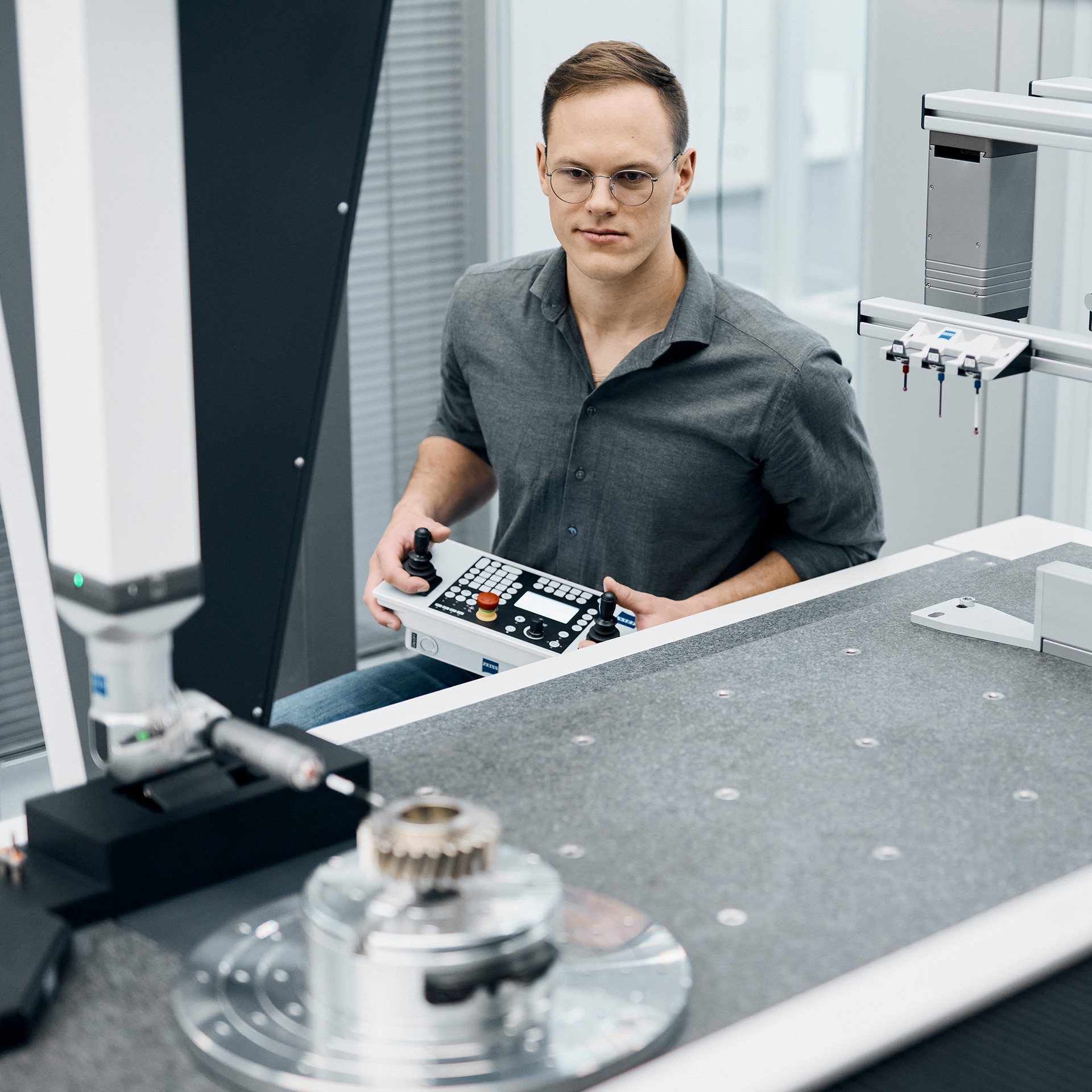

Скорост и опционална ZEISS VAST ос на ротационна маса

Максимална продуктивност

Скорост и опционална ZEISS VAST ос на ротационна маса

Новите лазерни скенери за безопасност имат функция за автоматично намаляване на скоростта, което дава възможност за значително по-бързо измерване от преди - при надеждно поддържане на високи стандарти за безопасност.

Скоростта се увеличава също и от ZVRA опцията за дефиниране на оста на ротационната маса Дефинирането на ос на ротационна маса вече не отнема 60 секунди, а само 15 секунди - благодарение на непрекъснатото измерване със специална опция ZEISS VAST ос на ротационна маса (ZVRA)

Кутия за контролен панел, разположение на суичове и компактен дизайн

Подобрена ергономия

Кутия за контролен панел, разположение на суичове и компактен дизайн

Ергономията също е оптимизирана като част от новата фамилия ZEISS PRISMO Новата кутия за контролен панел позволява удобно съхранение на контролния панел, когато не се използва.

За още по-бърза операция и мониторинг, повечето суичове вече не се намират на контролера, а директно на контролния панел. Новият преден капак значително намалява разстоянието между оператора и измервателния обем в сравнение с предишния модел - което предпазва служителите, особено при зареждане на тежки детайли

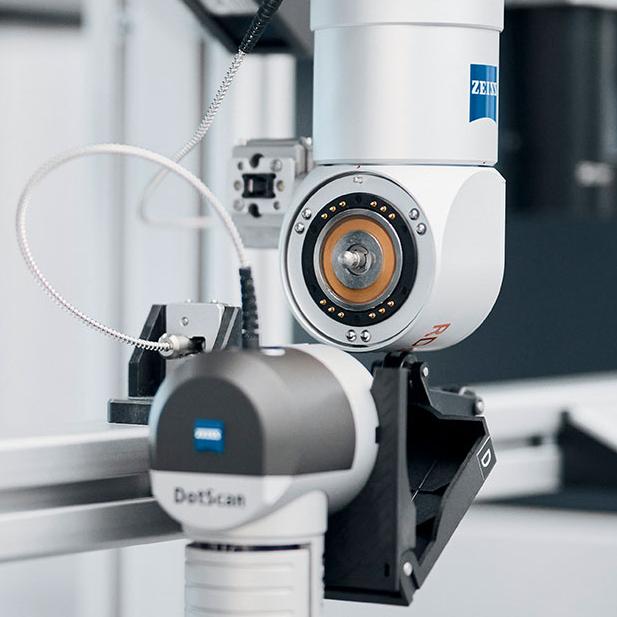

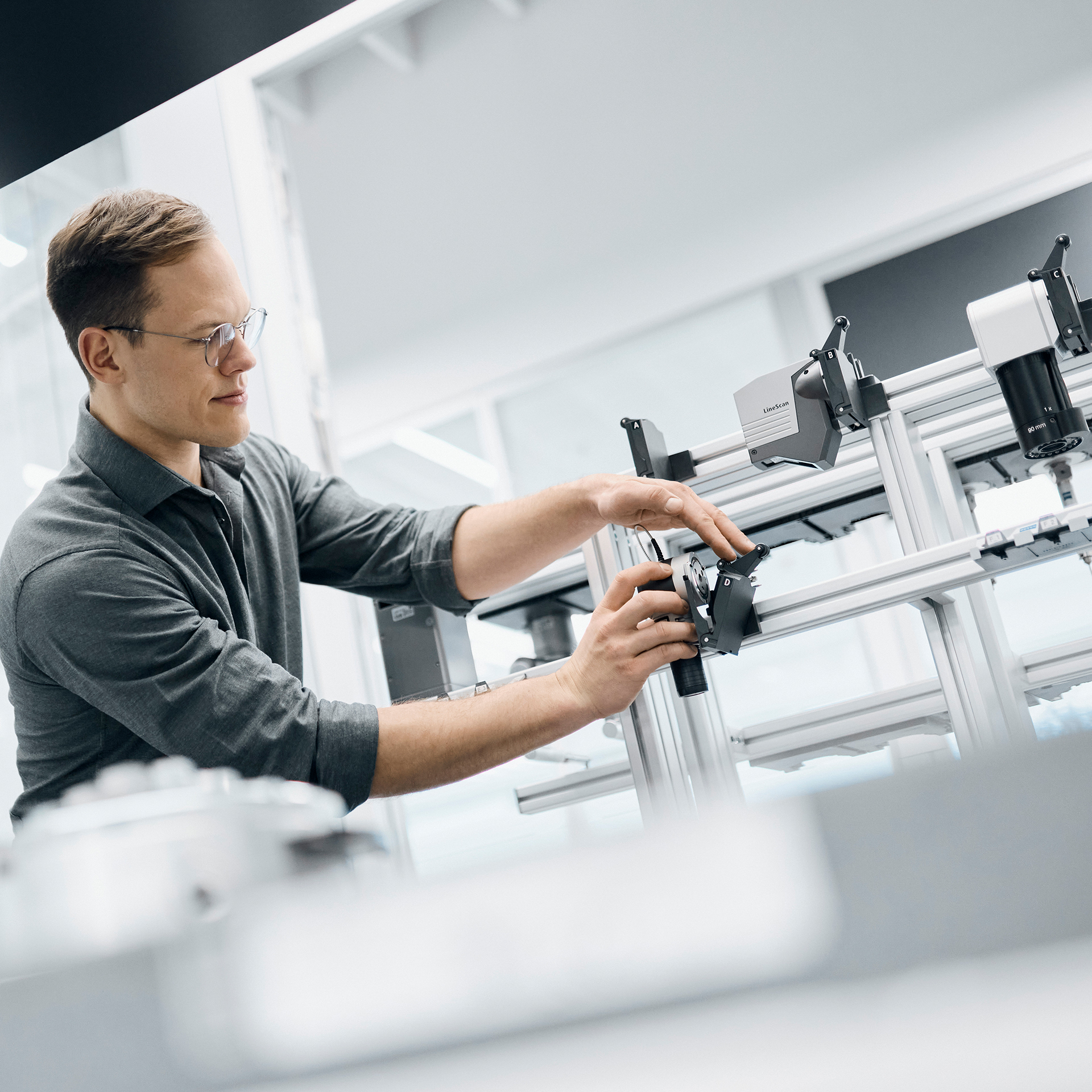

Свободен избор на сензор и разширена селекция от размери

Повишена гъвкавост

Свободен избор на сензор и разширена селекция от размери

С новия ZEISS C99m контролер, сега ZEISS PRISMO поддържа ZEISS ROTOS (сензор за грапавост) и ZEISS LineScan (оптичен сензор) за повишена оперативна гъвкавост. Диапазонът на размери също е разширен Обичайните размери ZEISS PRISMO от 7/9/5 до 16/42/10 все още са налични Стандартната версия сега също идва в три нови размера: 16/24/14, 16/30/14 и 16/42/14.

Техническо сравнение

ZEISS PRISMO
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS PRISMO fortis

Лесна употреба

Лаборатория за качество (офлайн)

Производство (офлайн)

Лаборатория за качество (офлайн)

Лаборатория за качество (на линията)

Точност от

0.9 + L/350 μm

0.7 + L/400 µm

0,5 + L/500

0.7 + L/400 µm (при 22°C), до 2.7 + L/80 µm (при 40°C)

Температура

19-22°C

19-22°C

20-22°C

5-40°C с TVA (Точност на температурна променлива)

Технология ZEISS mass

Като стандарт

Като стандарт

Като стандарт

Като стандарт

DGUV-съответствие

Възможно преоборудване на по-стари модели

ZEISS PowerSaver

ZVRA и ZVR съвместими

ZVRA (опция)

ZVRA (опция)

ZVRA (опция)

ZVRA (опция)
ZVR (7/12/7 fortis само)

Стъкло-керамична сонда

Robax ®: Разделителна способност 200 nm

ZERODUR ®: Разделителна способност 80 nm

ZERODUR ®: Разделителна способност 20 nm

ZERODUR ®: Разделителна способност 80 nm

Размери

7/9/5 - 16/42/14

7/9/5 - 12/18/10

7/10/5 - 16/30/10

7/12/7 - 12/18/10

Ефективност накратко

Водещ фактор за ефективност за максимална скорост и подвижност
ZEISS Ускорителен режим на КИМ за авиационно-космически приложения

ZEISS Ускорителен режим на КИМ за авиационно-космически приложения

Специална опция за ZEISS PRISMO 7/12/7 и 12/18/10 fortis

Основната инспекция за качеството на компоненти на двигателя като лопатки на турбини и блискове е предмет на строги изисквания към осигуряване на качеството. На нея се дължат 20% от общите производствени разходи и 25% от общото време за производство, което я прави изключително скъпа и отнемаща много време. Ускоряване на измервателния процес без компромис с измервателната точност означава значителни потенциални икономии за цялата индустрия. Решението се нарича ZEISS Ускорителен режим на КИМ за авиационно-космически приложения.

ZEISS Ускорителен режим на КИМ за авиационно-космически приложения, наличен за ZEISS PRISMO 7/12/7 и 12/18/10 fortis, предлага двете опции ZEISS VAST ос на ротационна маса (ZVRA) и ZEISS VAST ротационна маса (ZVR), както и специален пакет за поддръжка на приложението, ако е необходимо ZVRA осигурява още по-висока точност благодарение на бързата дефиниция на оста на ротационната маса. ZVR ускорява движението на ротационната маса и следователно измервателния процес и надеждни измервателни резултати.

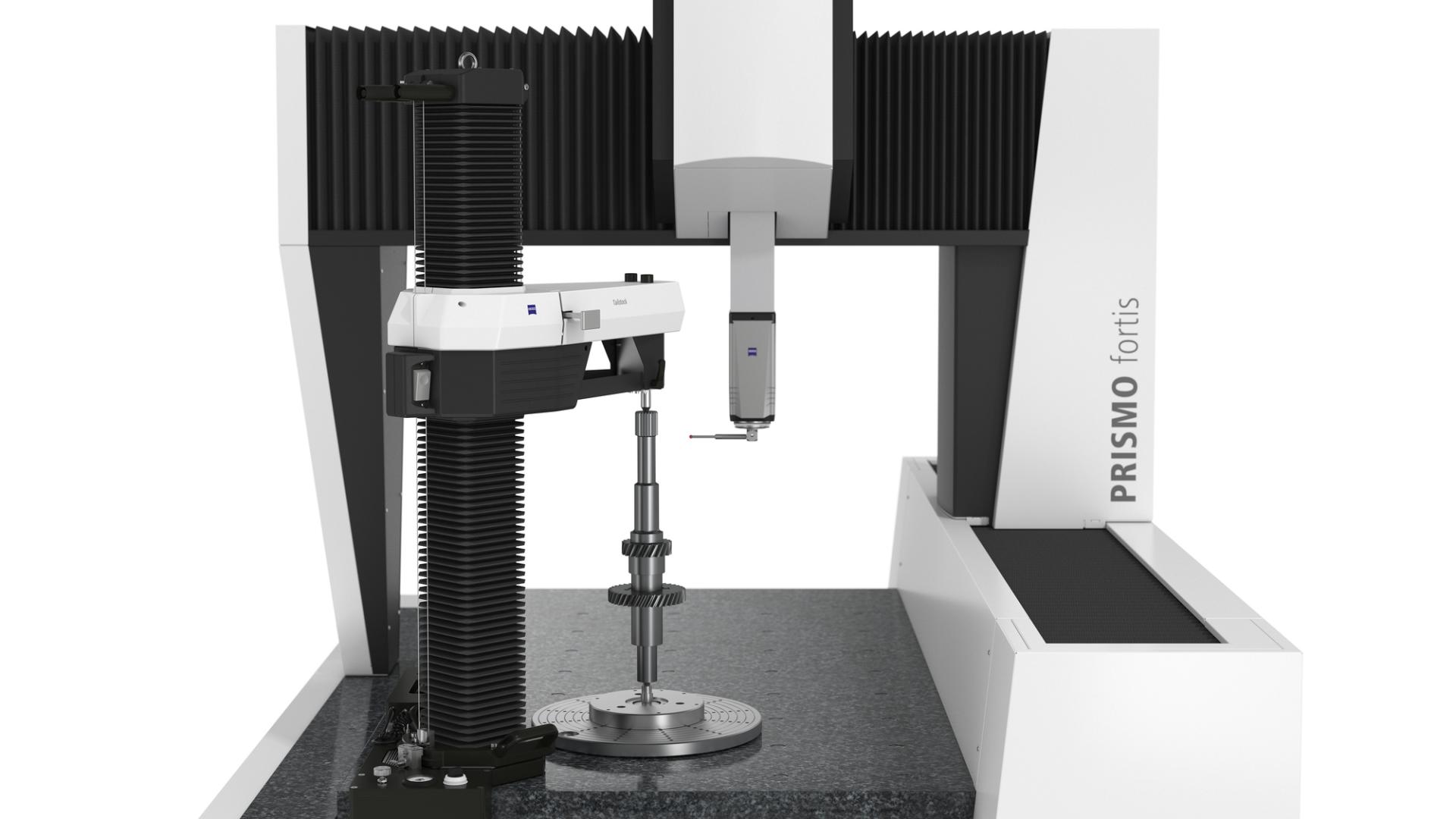

ZEISS TS

ZEISS TS

Новото приспособление тип “седло” за фамилията ZEISS PRISMO
Приспособлението тип “седло” на ZEISS позволява клампиране на вълнообразни измервателни предмети между върховете. Например, предавателни валове, червячни валове, колянови валове, разпределителни валове и ротори могат да се захванат без деформация и да се измерят по най-добрия възможен начин Благодарение на тази оптимална достъпност, пълни измервания може да се извършват с една операция за клампиране ZEISS TS има взаимозаменяем интерфейс, който позволява приспособлението да бъде поставено бързо в измервателния обем, ако е необходимо. В комбинация с високо-прецизната ротационна маса ZEISS RT-AB-600 с въздушни лагери, една универсална координатна измервателна машина може бързо и гъвкаво да бъде преобразувана в специална измервателна машина за валове ZEISS TS се предлага в два Z-размера като варианти TS-7 и TS-10 и е предназначен за съвместимост с избрани варианти от фамилията ZEISS PRISMO

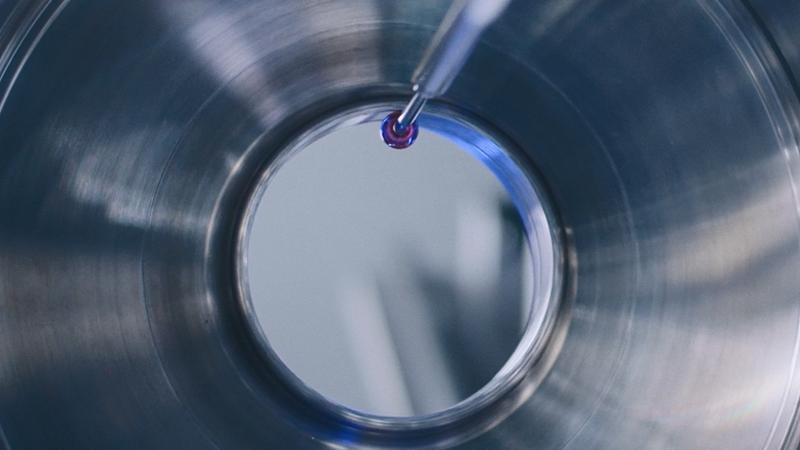

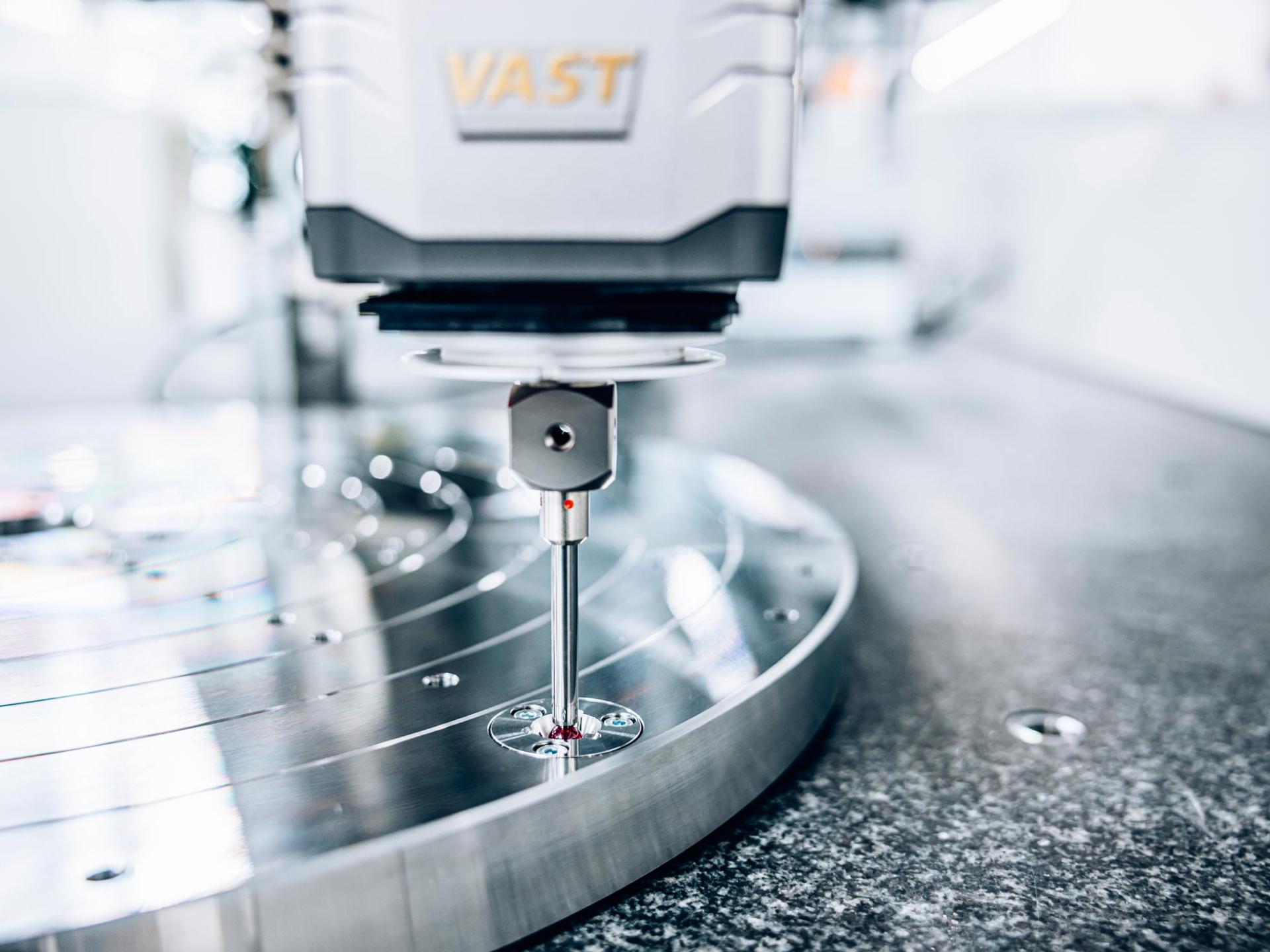

ZEISS VAST Navigator

ZEISS VAST Navigator

Високи скорости на сканиране
Автоматично конфигурира оптималната скорост на сканиране за избягване на потребителски грешки при избора на параметри. Осигурява по-високи скорости на сканиране, постоянна точност и надеждни и повторяеми резултати.

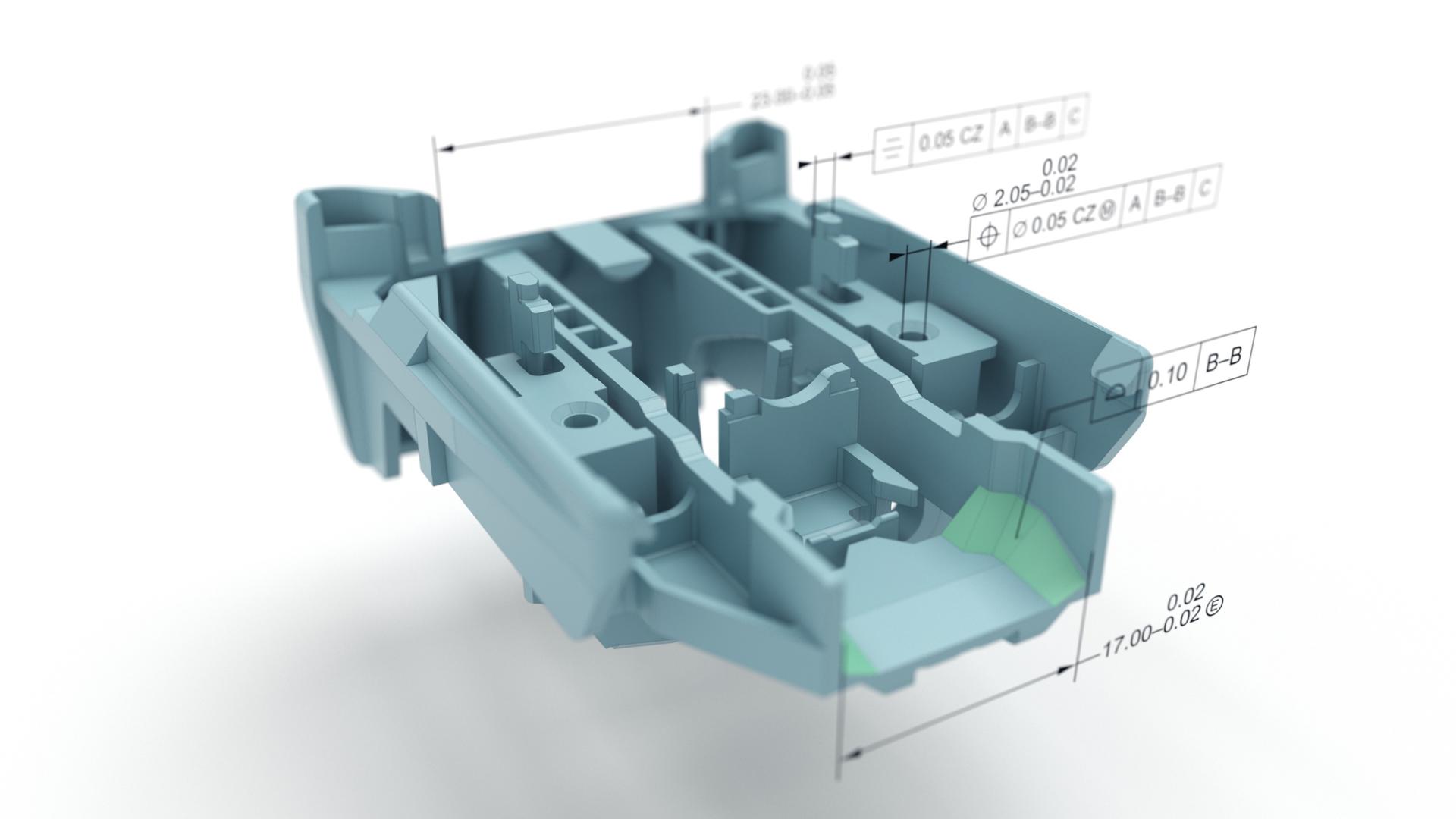

ZEISS CALYPSO софтуер

ZEISS CALYPSO софтуер

Софтуер за дименсионална измервателна технология

ZEISS CALYPSO измерва геометрични елементи лесно, бързо и надеждно Програмирате планове за инспекции лесно чрез кликване върху желаните характеристики Трасетата се генерират автоматично и оптимално от софтуера Благодарение на многото опционални разширения ZEISS CALYPSO предлага и правилните инструменти за специални изисквания, например с ZEISS CALYPSO VAST probing и ZEISS CALYPSO pallet optimizer. Тези функции позволяват извършване на измервания до 25% по-бързо.

По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO

В сърцето на всяка машина е консумацията на енергия, която играе ключова роля в активната фаза на ползване и има съществен ефект върху екологичния баланс. Благодарение на своите енергоспестяващи функции и ново-разработената енергийно ефективна контролна система, ZEISS PRISMO е отличен пример за ефективно изразходване на ресурси в областта на индустриалната измервателна технология. Фамилията ZEISS PRISMO е дефиниция за издръжливост и задава нови стандарти по отношение на прецизност, скорост и устойчивост.

Новата фамилия ZEISS PRISMO е снабдена с новия C99m контролен модул, който намалява разхода на енергия с 64% в сравнение с предишни модели.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO
С функцията ZEISS PowerSaver, машината се изключва от захранването когато не се използва и консумацията на енергия се редуцира до нула по време на престоите. Потребителите могат да дефинират активиране на ZEISS PowerSaver в конкретни моменти от време.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO
ZEISS AirSaver осигурява допълнителни икономии и автоматично изключва сгъстения въздух след предварително зададено време.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO
Скорост и точност не се разбираха много преди да инсталираме новото поколение ZEISS PRISMO fortis.
Roland Ziltener Ръководител Управление на качеството, Starrag Group
