ZEISS LineScan

ZEISS LineScan

Облаци от точки със скоростта на светлината
  • Високата скорост и всеобхватна детекция за повърхността повишават продуктивността
  • Голям избор на скенери с различни измервателни обхвати и точности за широка гама приложения
  • ZEISS LineScan 2-8 е най-точният линеен скенер в света за КИМ и осигурява забележителни измервателни резултати.
  • Мощна софтуерна интеграция в ZEISS CALYPSO - за стандартизиран единен, есен за използване потребителски интерфейс
ZEISS LineScan
Контакт
LineScan

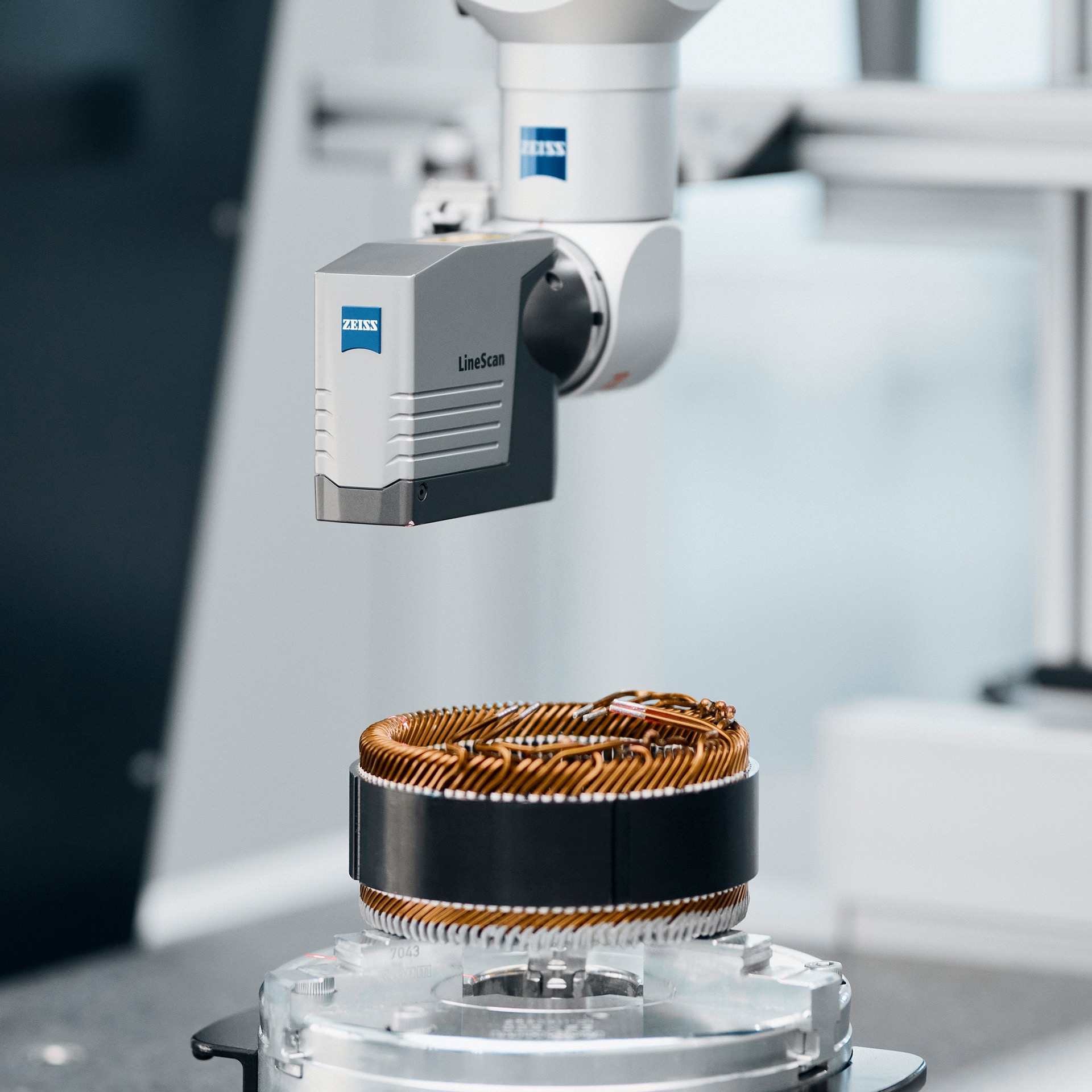

Ползи

По-голяма продуктивност
Сензорът осигурява гладко, цялостно заснемане на повърхностната структура с висока плътност на точките като прави възможно съкращаване на времето за измерване с до 70%. Това съществено повишава продуктивността.

Гъвкавост
Поръчковите сензори за специални приложения помагат на оператора да опрости измервателната стратегия. Инвестирате само в сензора, който е най-подходящ за приложението.

Доверие в измервателните данни.
Потребителите се доверяват на своите измервателни резултати заради точните изображения с висока разделителна способност. Това редуцира итерациите и оттам - разходите за детайла, повишава продуктивността на машината чрез по-кратко време за измерване..

Забележително лесен за потребителите
Без промяна на начина на работа на потребителя , оценките се визуализират заедно със стандартните геометрии в отчета. Потребителите получават по-широк диапазон от измервателни възможности с ZEISS CALYPSO.

LineScan One

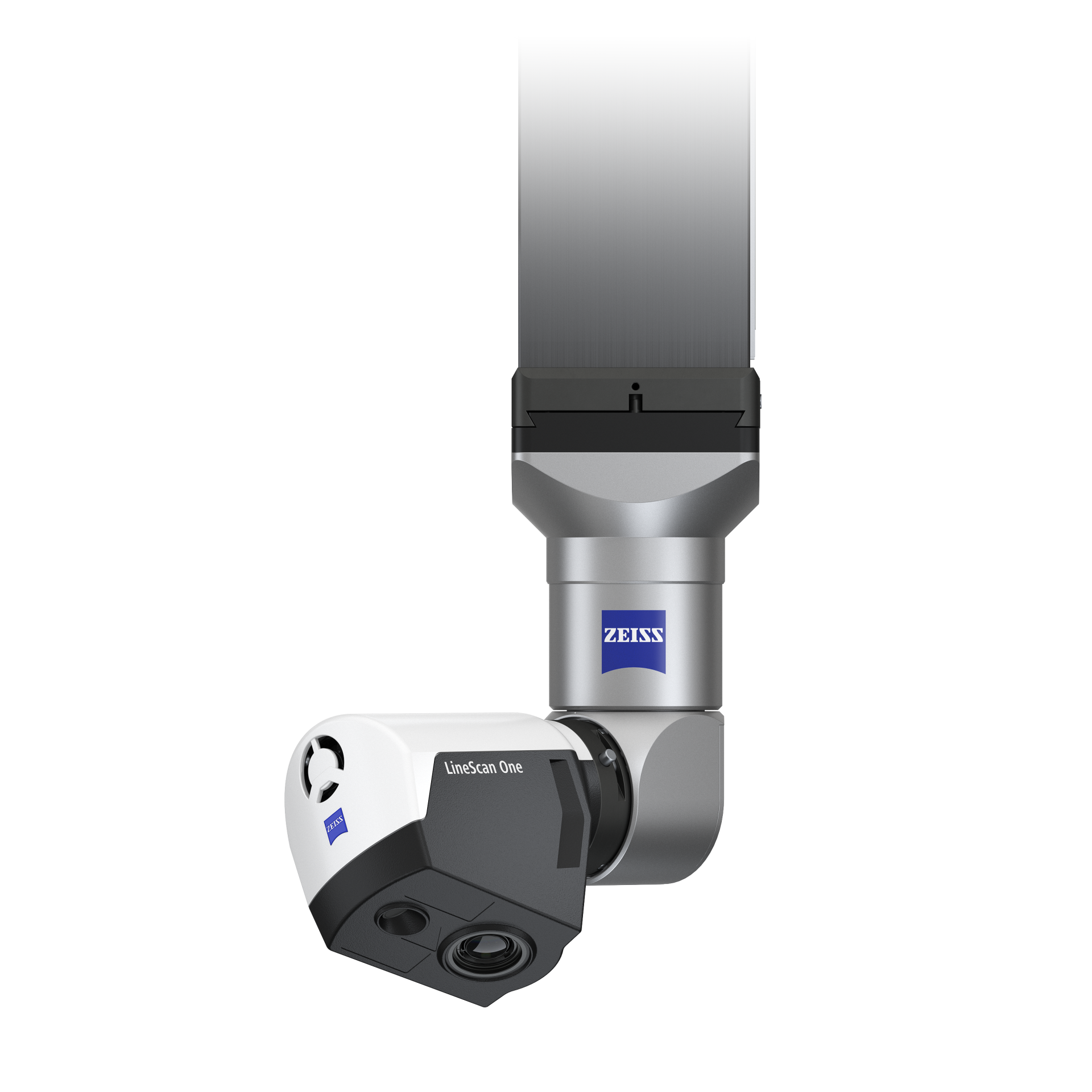

ZEISS LineScan One

ZEISS LineScan One е въведението в оптичната измервателна технология за пълното и ефективно измерване на повърхности с неопределена форма. Лазерният сензор с триангулация заснема голям брой точки за прецизно сравнение на номинална с реална геометрия.
  • Висока точност (20 микрона)
  • Много бърз (232 960 точки в секунда)
  • Директно интегриране на мощен софтуер в ZEISS CALYPSO за един лесен за използване интерфейс.

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

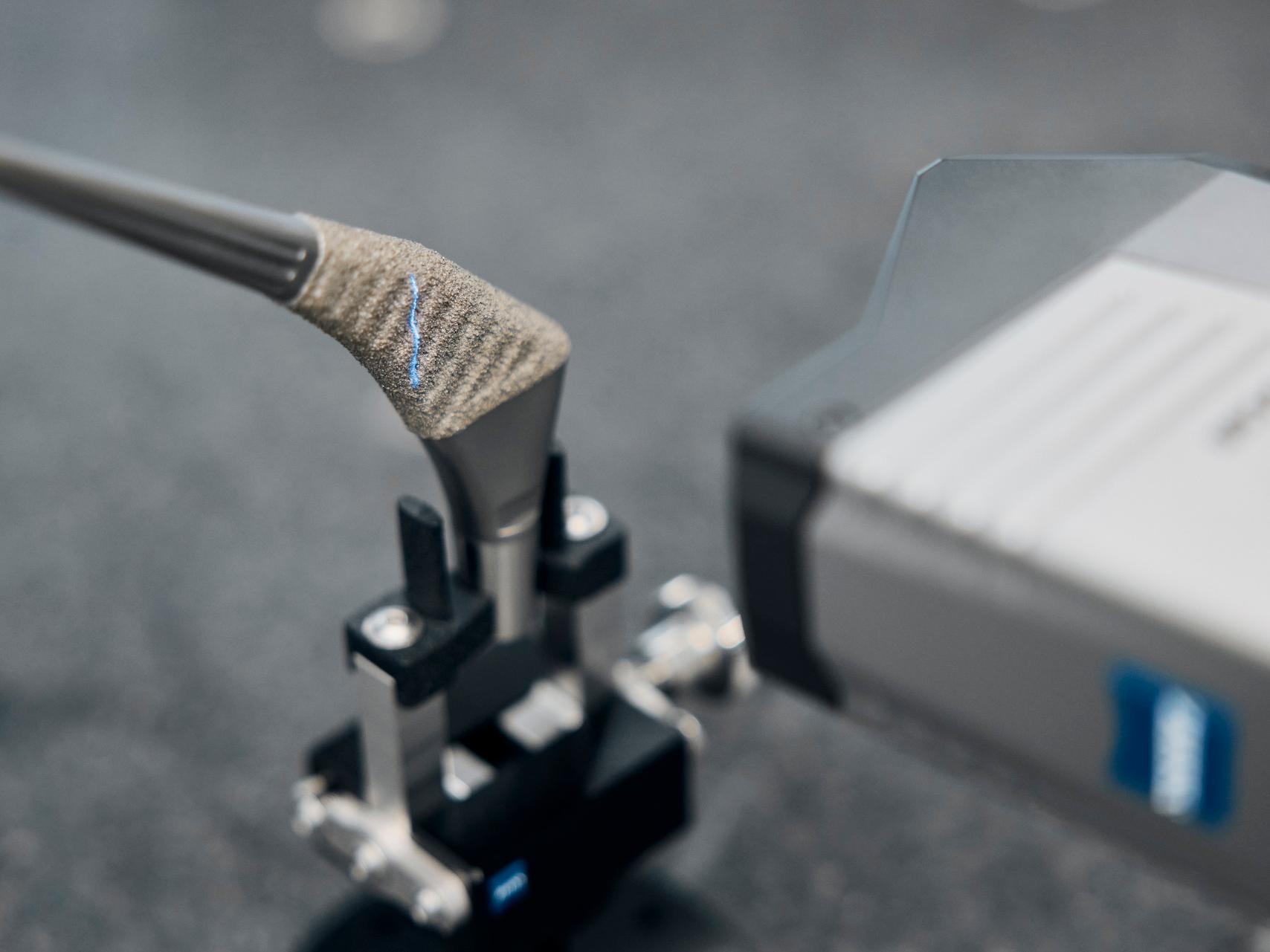

Практически примери

Силните страни на ZEISS LineScan са особено очевидни в областите автомобилни купета, изработка на матрици/инструменти, създаване на модели, дизайн и за чувствителни на докосване или фино структурирани повърхности
LineScan: Практически примери

Автомобилостроене

  • CAD инспекция на автомобилни купета
  • Измервания на пролуки и центриране
  • анализ на обем за електрически двигатели

Авиационно-космическа

  • Инспекция на качеството на площи с неопределена форма на лети метални детайли за реактивни двигатели
  • Имерване на роторни перки и елементи на крилата

Формоване

  • CAD сравнение на формовани детайли
  • Анализ на износването и ремонт на формовъчни инструменти
  • Обратен инженеринг на формовъчни инструменти
LineScan: Практически примери

Медицински системи

  • Инспекция за плоскост на фотографски плаки за дигитална рентгенография
  • Инспекция на формовъчни инструменти за зъболекарски бормашини

Енергетика

  • CAD измерване и обратен инженеринг за лопатки за вятърни и водни турбини

Корабостроене

  • CAD сравнение на цилиндрични блокове за корабни двигатели s

Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

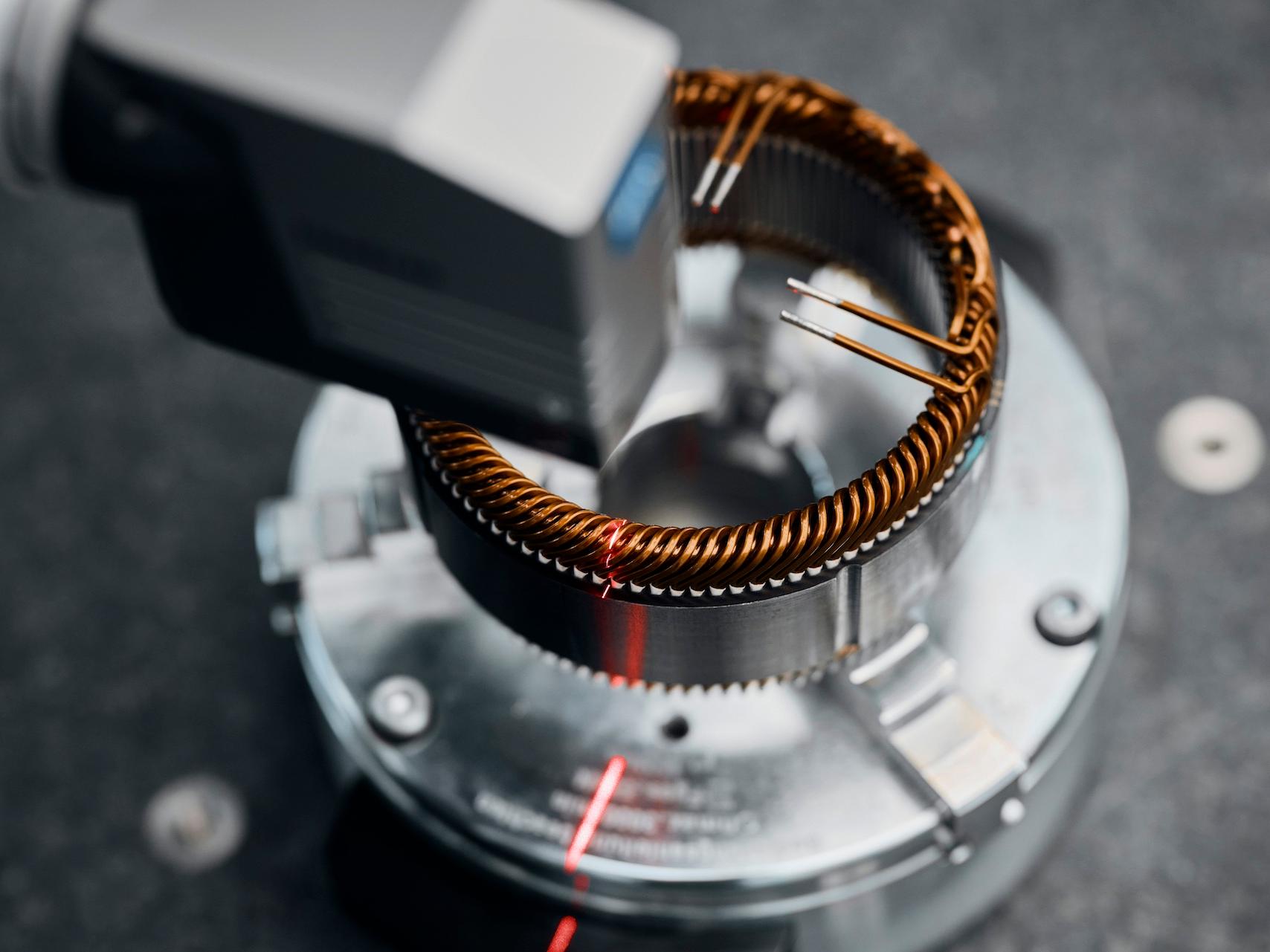

Анализ на обема на тяло за електрически двигатели

Приложения в електромобилността са само един пример за използване на оптичния сензор ZEISS LineScan Външните размери на статора са решаващ фактор за неговия монтаж в корпуса на електрическия двигател Позицията на съединителния фланец и на вала изискват измерване спрямо позицията на зъбния механизъм

Голям избор с различни измервателни обхвати

Подходящи за най-разнообразни приложения
LineScan One
LineScan One

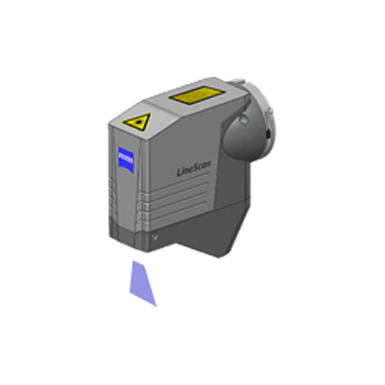

LineScan 2-8

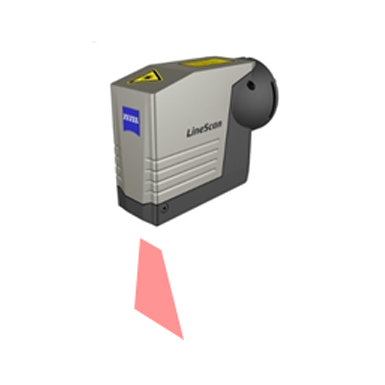

LineScan 2-25
LineScan 2-825
LineScan 2-25

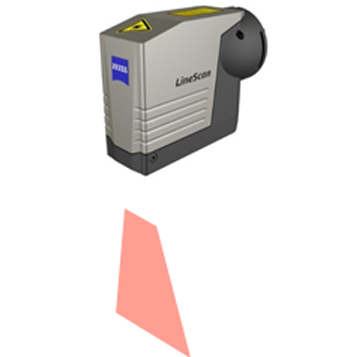

LineScan 2-50
LineScan 2-50

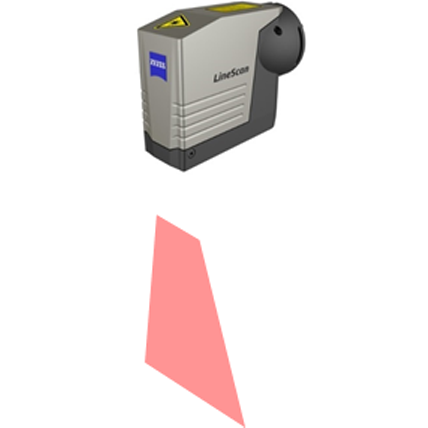

LineScan 2-100
LineScan 2-100

MPE P (D.95%:Tr:Opt*):

20 μm

2,9 μm – PRISMO;
3,3 μm – CONTURA/ACCURA

12 μm

20 μm

50 μm

RMS*:

5 μm

0,9 μm

4 μm

5 μm

12 μm

Област на приложение:

Подходящ за широка гама приложения

Малки компоненти с висока точност; малки толеранси

Средно големи компоненти с висока точност; средни толеранси

Универсален скенер за широка гама приложения

Много голям измервателен обхват с по-ниска точност, големи толеранси

Сканирани точки:

до 232 960

700 000

700 000

256 000

700 000

Автоматична корекция на осветяването:

да

не

не

не

не

Съвместими продукти:

ZEISS SPECTRUM, ZEISS CONTURA

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ

ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
