Координатна измервателна машина ZEISS с гранитна основа и система от прецизни сензори, предназначена за прецизни промишлени измервания.

ZEISS CONTURA

Подготвен за всички предизвикателства - днес и утре

ZEISS CONTURA ви помага да се подготвени днес за измервателните изисквания на утрешния ден: Новото поколение е оборудвано с технологията mass и, благодарение на общ интерфейс, дава възможност за лесно превключване между различни сензорни технологии само с няколко лесни стъпки. В допълнение към иновативни опции като измерване в четири оси с помощта на гъвкава ротационна маса, система за автоматична смяна на сензори или опцията HTG (за по-широки температурни диапазони), устройство се отличава също и с първокласна ефективност.

  • Многоцелева сензорна технология за разнообразни приложения
  • Подобрена измервателна скорост с надеждна точност
  • Проектиран за ергономичен комфорт и оптимизация на пространството
CONTURA CMM
Контакт

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

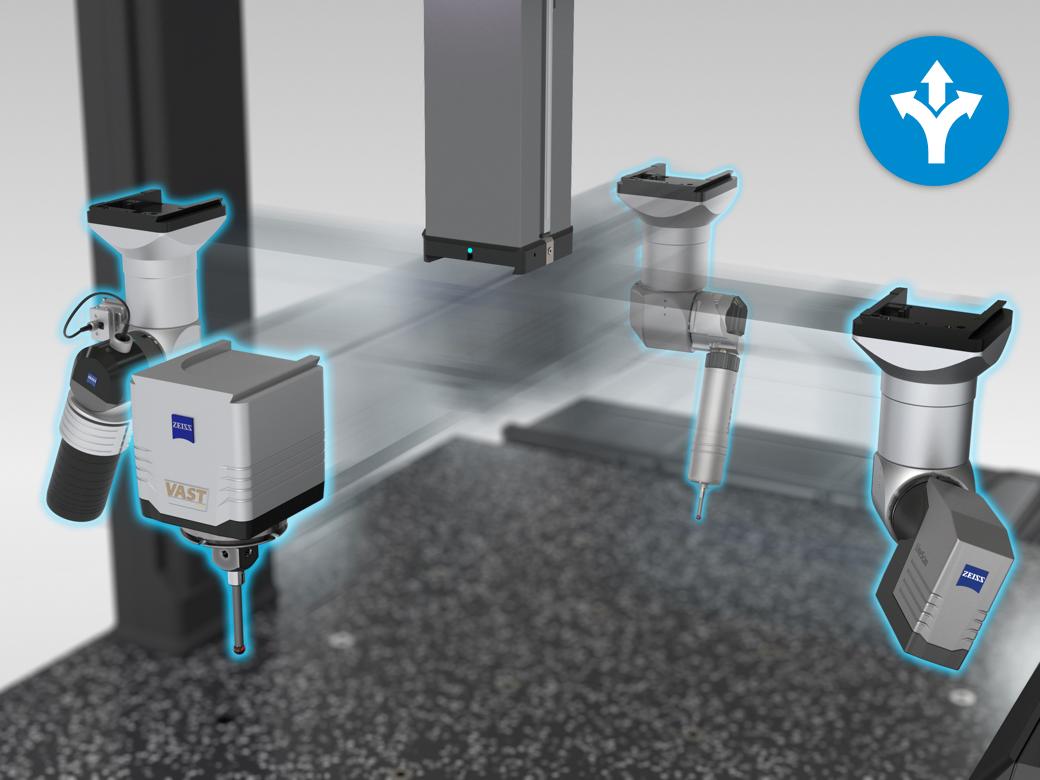

Дигитална илюстрация, показваща различни сензорни глави на координатна измервателна машина ZEISS, монтирани на автоматизирано рамо върху гранитна измервателна маса, с икона, указваща многопосочна гъвкавост.

Многостранност с технологията mass

ZEISS CONTURA се състои от обширна гама сензори и затова предлага правилния сензор или сензорна система за всяко приложение и всяко изискване. С технологията mass голям брой ZEISS сензори могат да работят с висока прецизност и да се сменят бързо на същия измервателен инструмент: Сензори с шарнирен държач или фиксирана сензорна конфигурация, оптични или тактилни, пасивни или активни, ето как ZEISS CONTURA постига максимална гъвкавост.

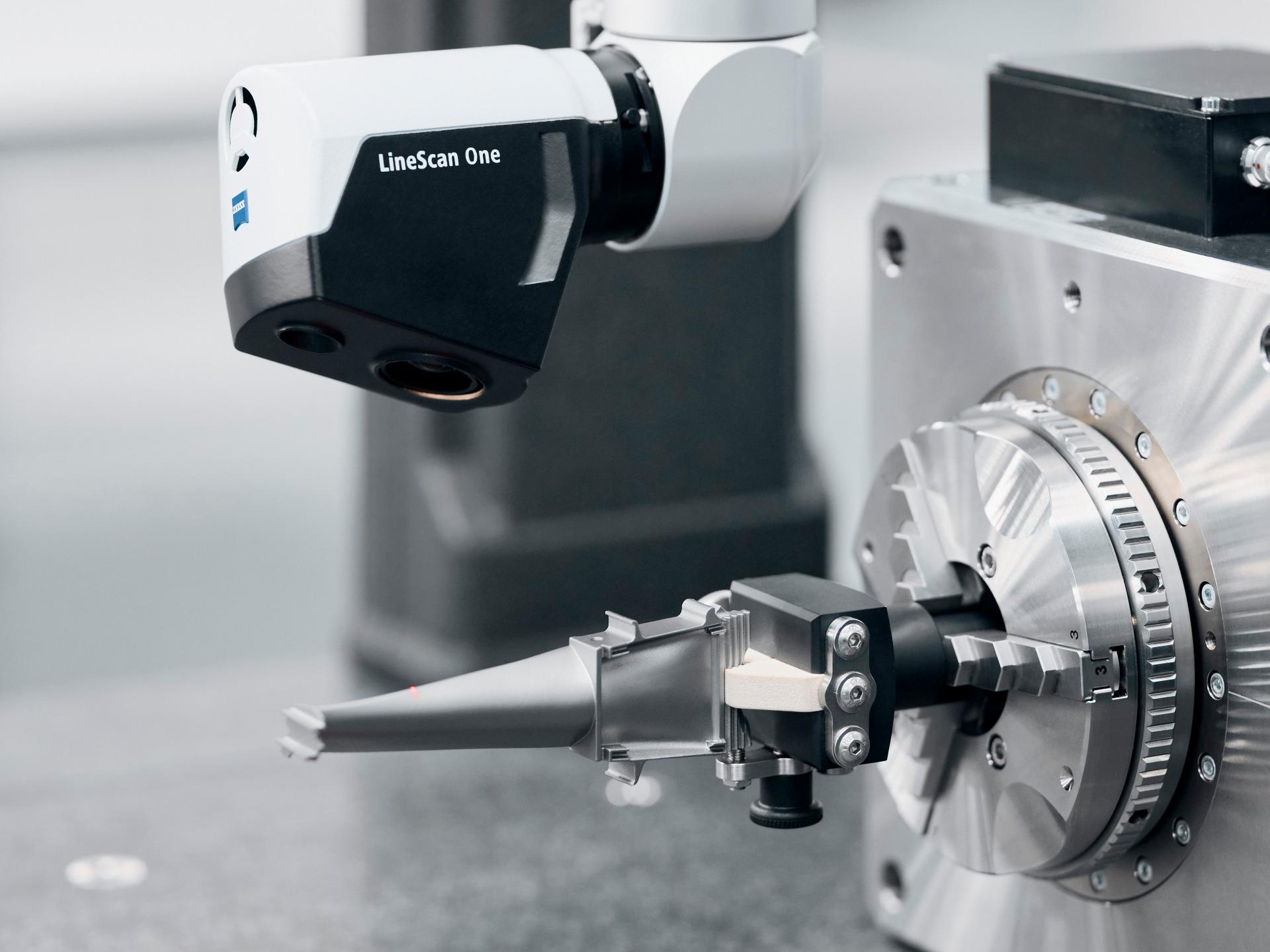

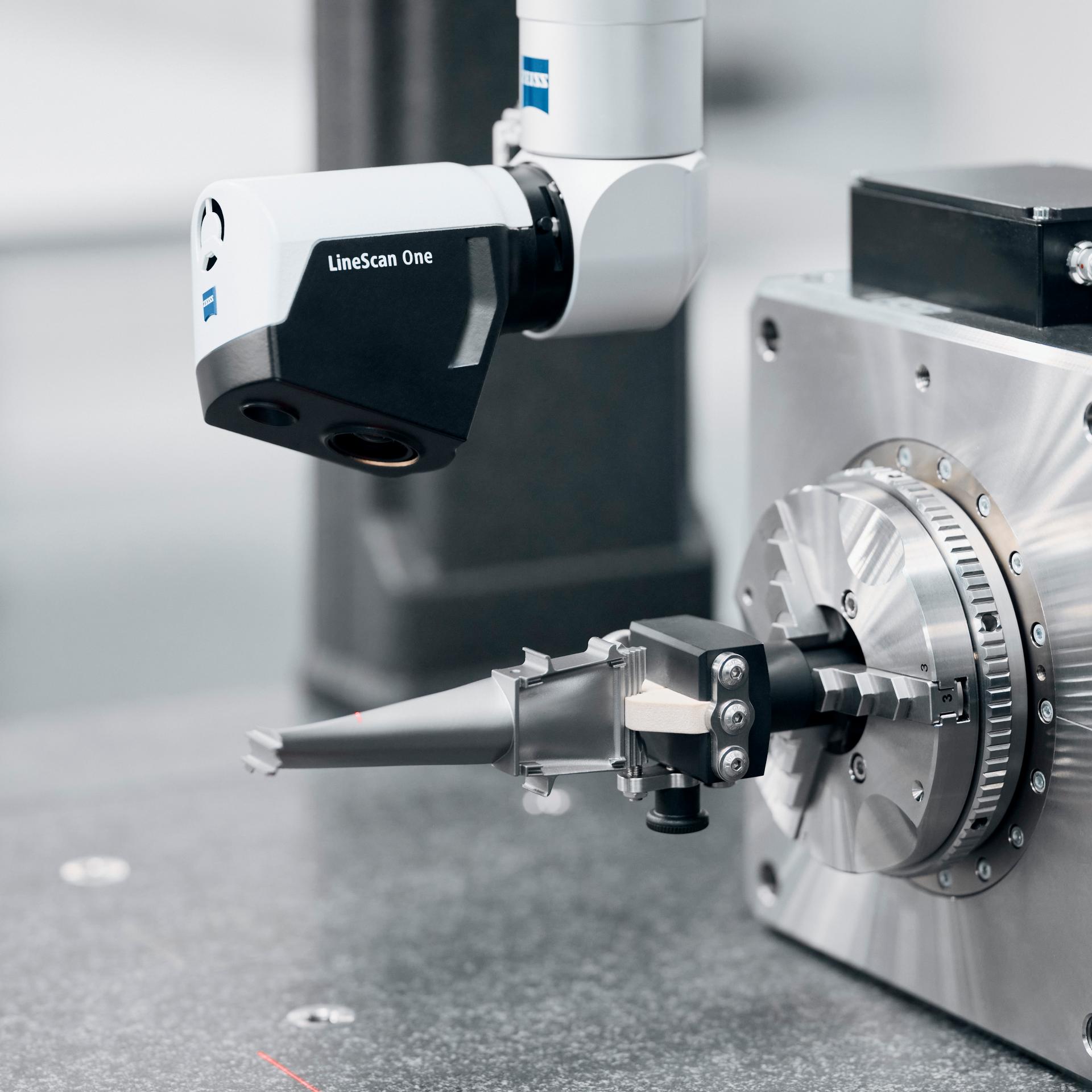

Близък план на сензор ZEISS LineScan One, който инспектира прецизно изработен метален компонент, монтиран на въртяща се платформа.
Оптично измерване с ZEISS LineScan One

Оптично измерване с ZEISS LineScan One

В комбинация с ZEISS ротационна маса RT-RB 100-1, сега ZEISS CONTURA може да извършва оптични измервания в 4-осен режим. Това увеличава гъвкавостта и продуктивността.

Научете повече
  • Координатна измервателна машина с ZEISS VAST XXT compact проверява сложен метален компонент в лабораторни условия с висока точност.

    VAST XXT TL3 с компактен дизайн
  • Координатната измервателна машина ZEISS проверява метален компонент с помощта на сензор VAST XXT в лабораторни условия с висока точност.

    VAST XXT TL3

Голям измервателен обем

Иновативният сензор с компактен дизайн VAST XXT TL3 compact design променя правилата на играта, когато става въпрос за измерване на обема на машината. Благодарение на интелигентния си дизайн той значително увеличава наличното пространство за измерване на различни детайли. Този разширен измервателен обем позволява по-голяма гъвкавост и достъпност на видовете части, които могат да бъдат точно измерени.

Открийте ползите от ZEISS CONTURA

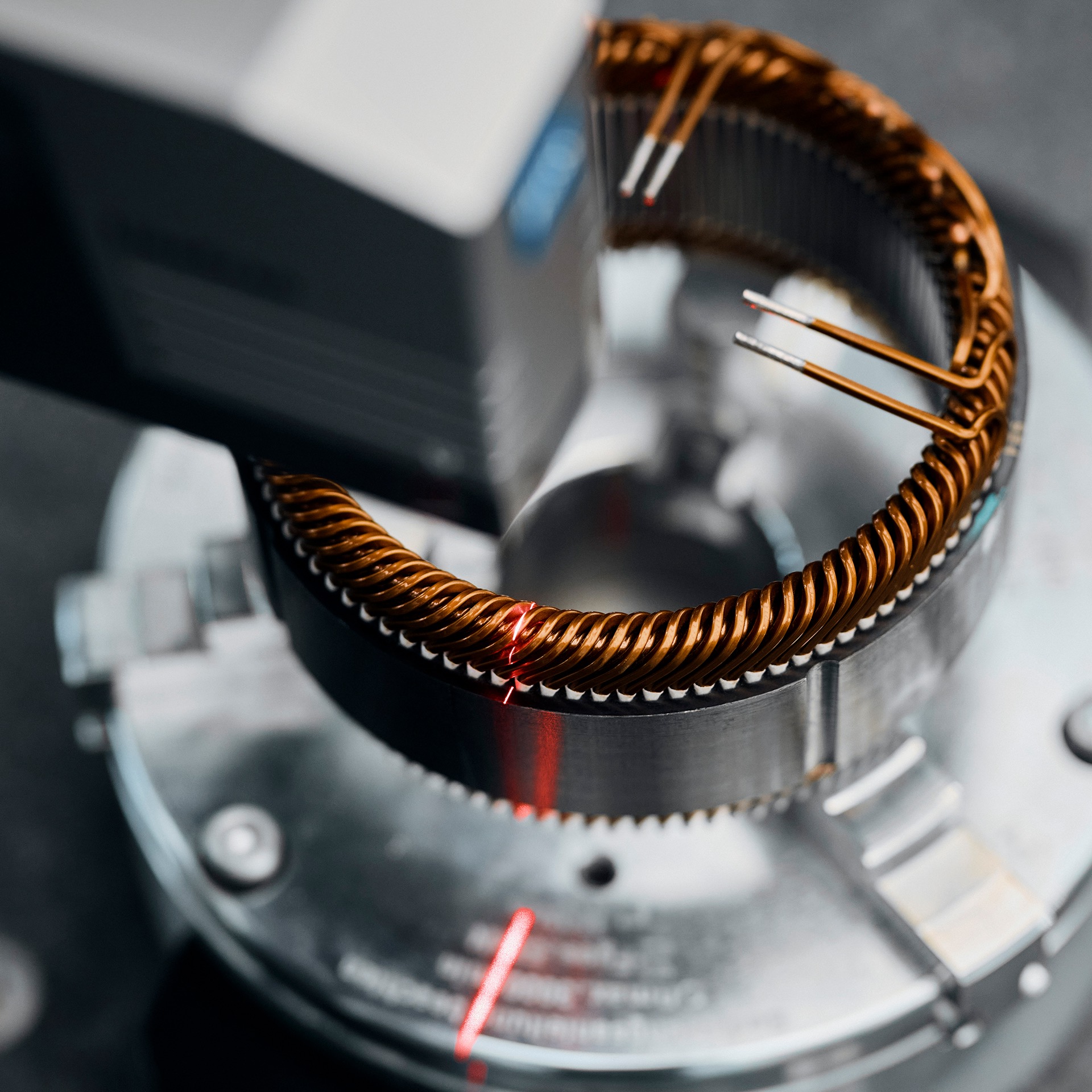

Близък план на измервателно устройство ZEISS, сканиращо медна намотка в прецизна промишлена инсталация.

Оптични сензори

ZEISS CONTURA комбинира ефективността на тактилни и оптични измервания на едно устройство: от 2D сензори за изображения до хроматични сензори с бяла светлина до лазери с триангулация. С ZEISS CONTURA светът на оптичните сензори се открива наново.

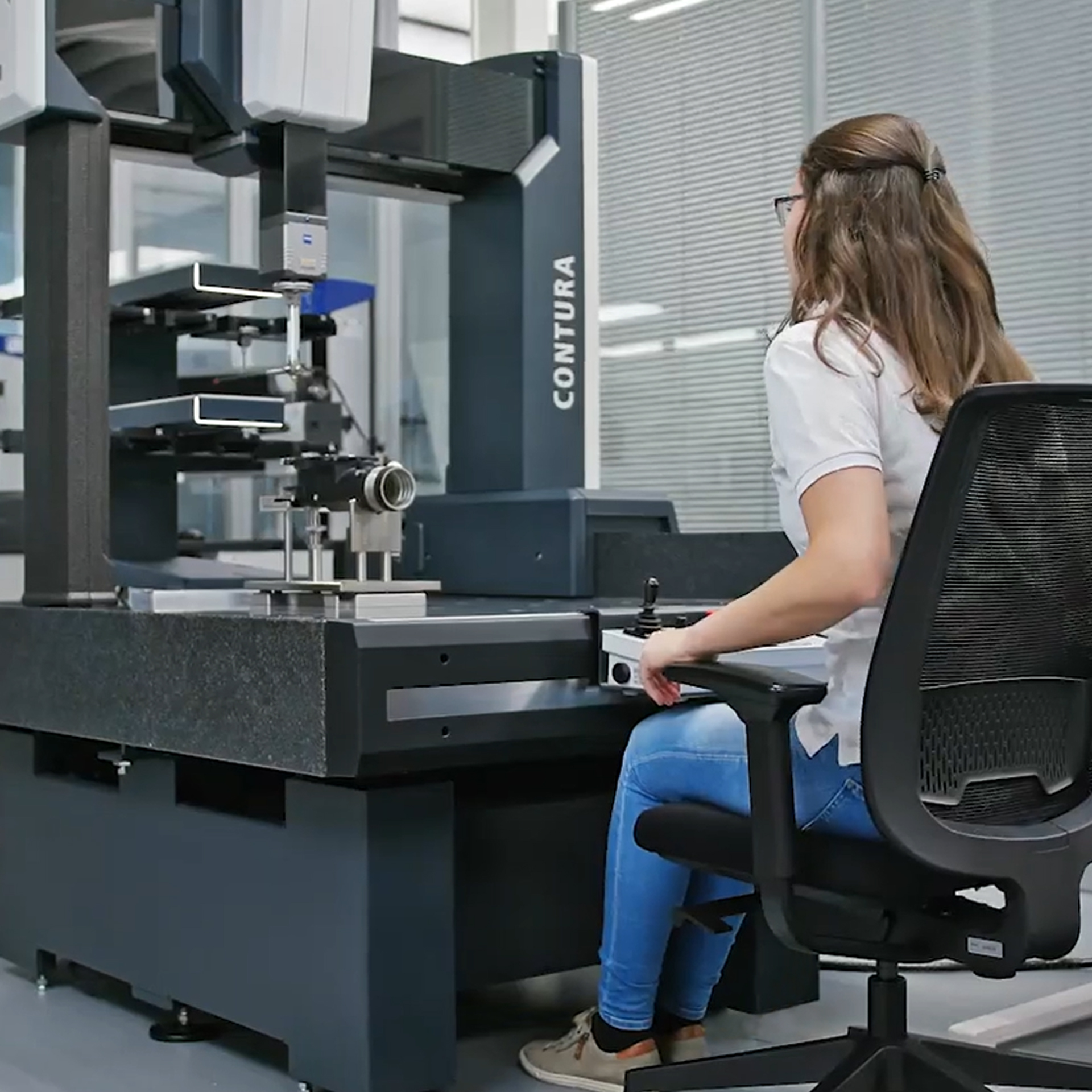

Жена работи с координатна измервателна машина ZEISS CONTURA в модерна лаборатория.

Ергономия

Малките измервателни стаи изискват измервателен уред, който да се помества в наличното пространство. Оптимизираната височина и ширина на КИМ, но и добре обмислените специални ергономични характеристики осигурят комфортна работа на потребителя.

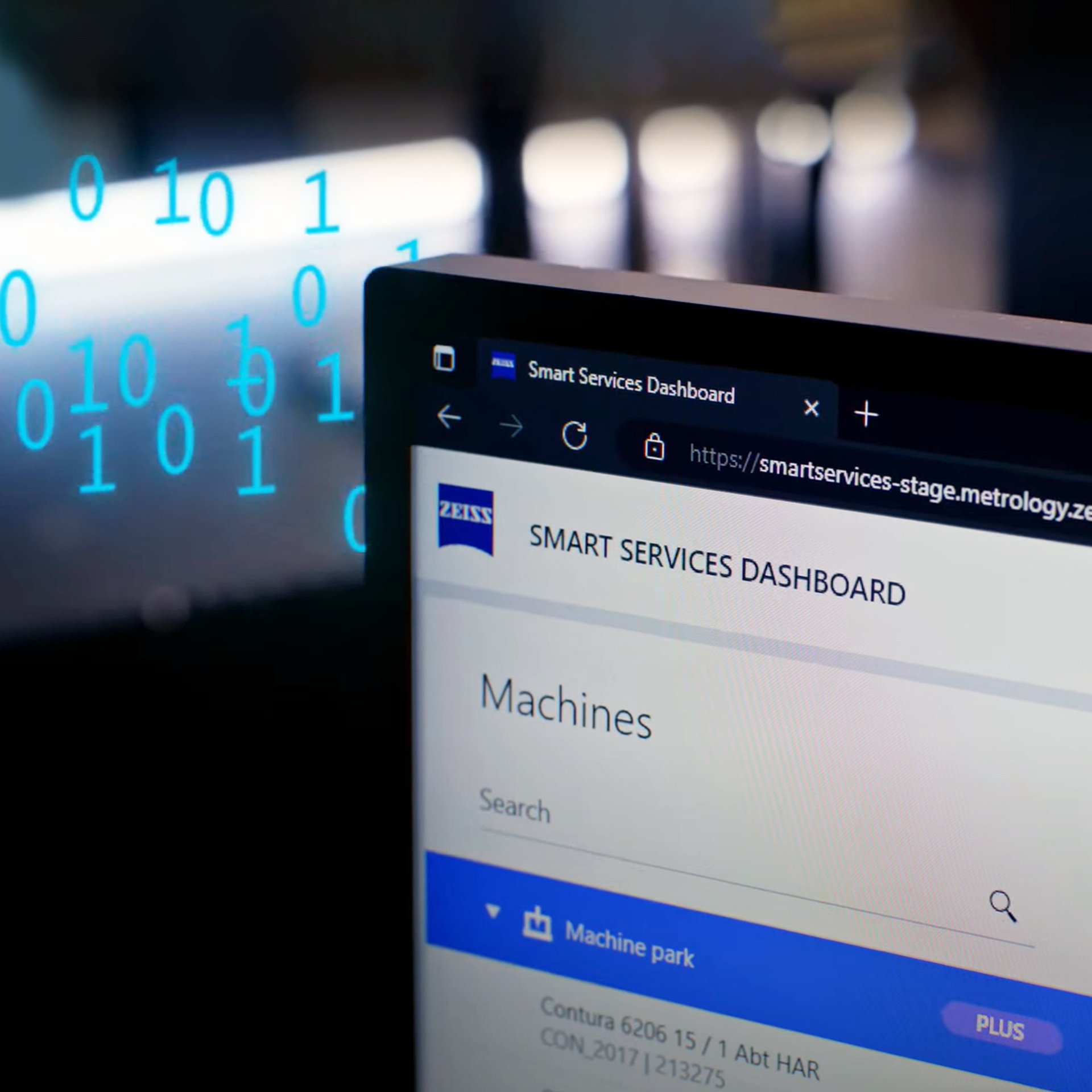

Компютърен екран показва ZEISS Smart Services Dashboard с раздел „Machines“ (Машини), заедно със светещ двоичен код на заден план.

Готов за бъдещето

ZEISS CONTURA е готова за Industry 4.0. Гамата дигитални Смарт услуги от ZEISS дава възможност за мониторинг на работата на уреда в реално време.

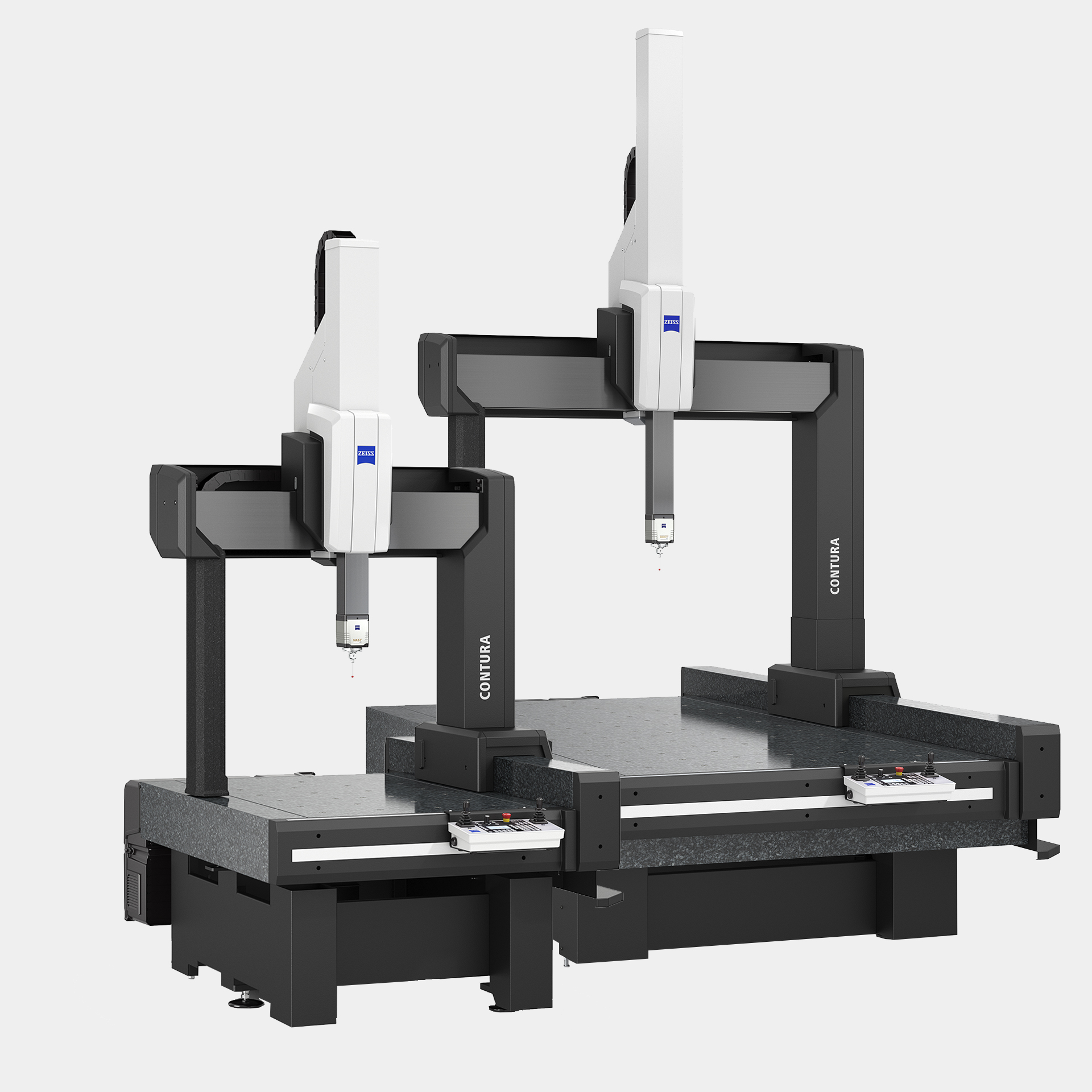

Показани са две координатни измервателни машини ZEISS CONTURA с различни размери, с гранитни основи и прецизни сензори.

Размери

С промяната на измервателните предизвикателства се променят и изискванията приложими размери. За да отговори на тези променящи се изисквания за по-големи детайли, ZEISS CONTURA се предлага в няколко размер, от най-малкия 7/7/6 до най-големия размер 12/24/10.



Производителност

ZEISS CONTURA прави възможно съкращаване на измервателното време до минимум при запазена надеждна точност. Това се гарантира от функции като ZEISS VAST navigator или ZEISS VAST performance съвместно с ZEISS VAST измервателни сензори.
  • Координатната измервателна машина ZEISS със сензор VAST проверява сложен метален компонент върху маса от гранит.

    ZEISS CONTURA с ZEISS VAST performance

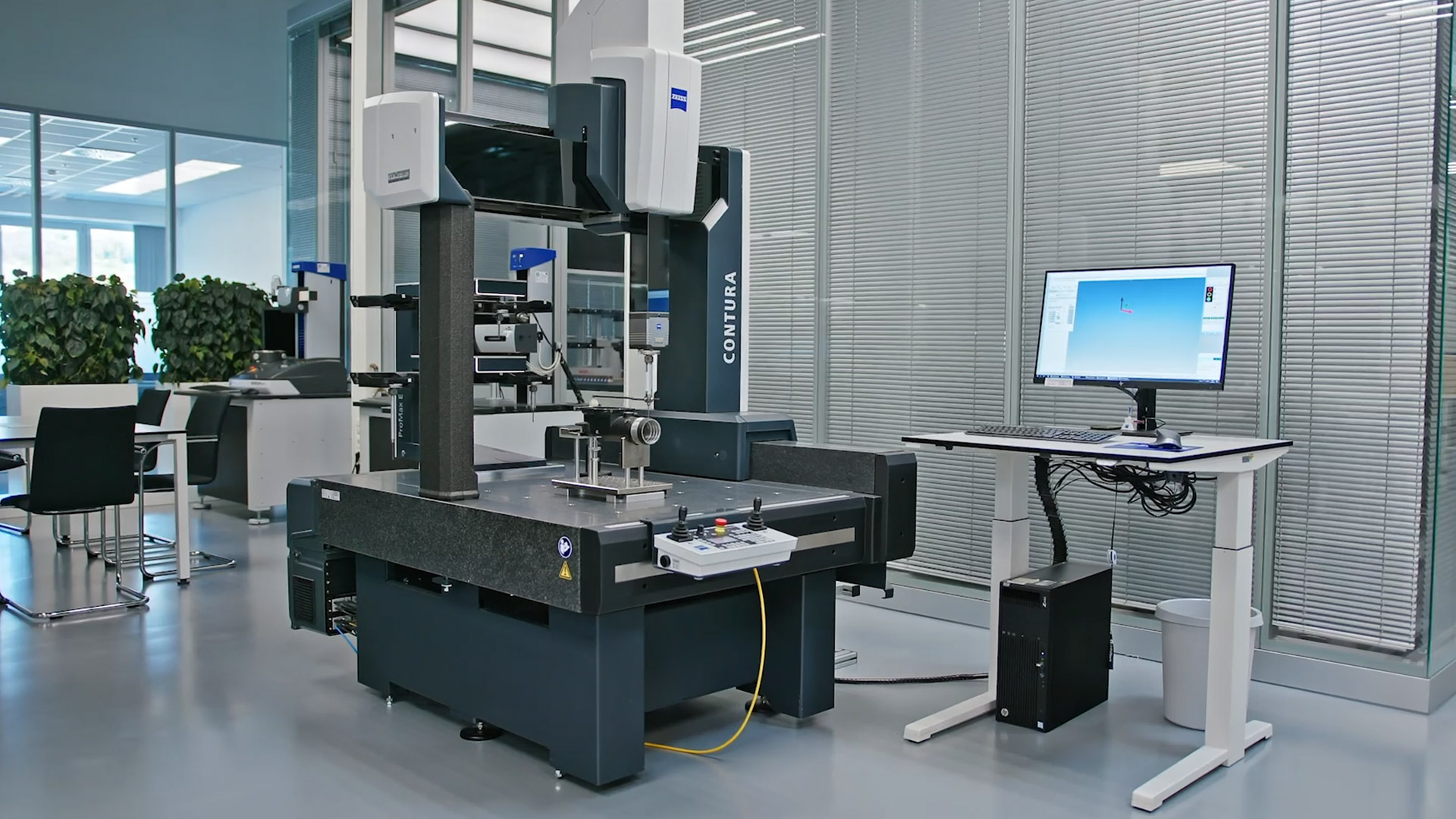

  • Координатната измервателна машина ZEISS CONTURA с ZEISS VAST navigator в модерна лабораторна среда със свързана компютърна работна станция.

    ZEISS CONTURA с VAST navigator

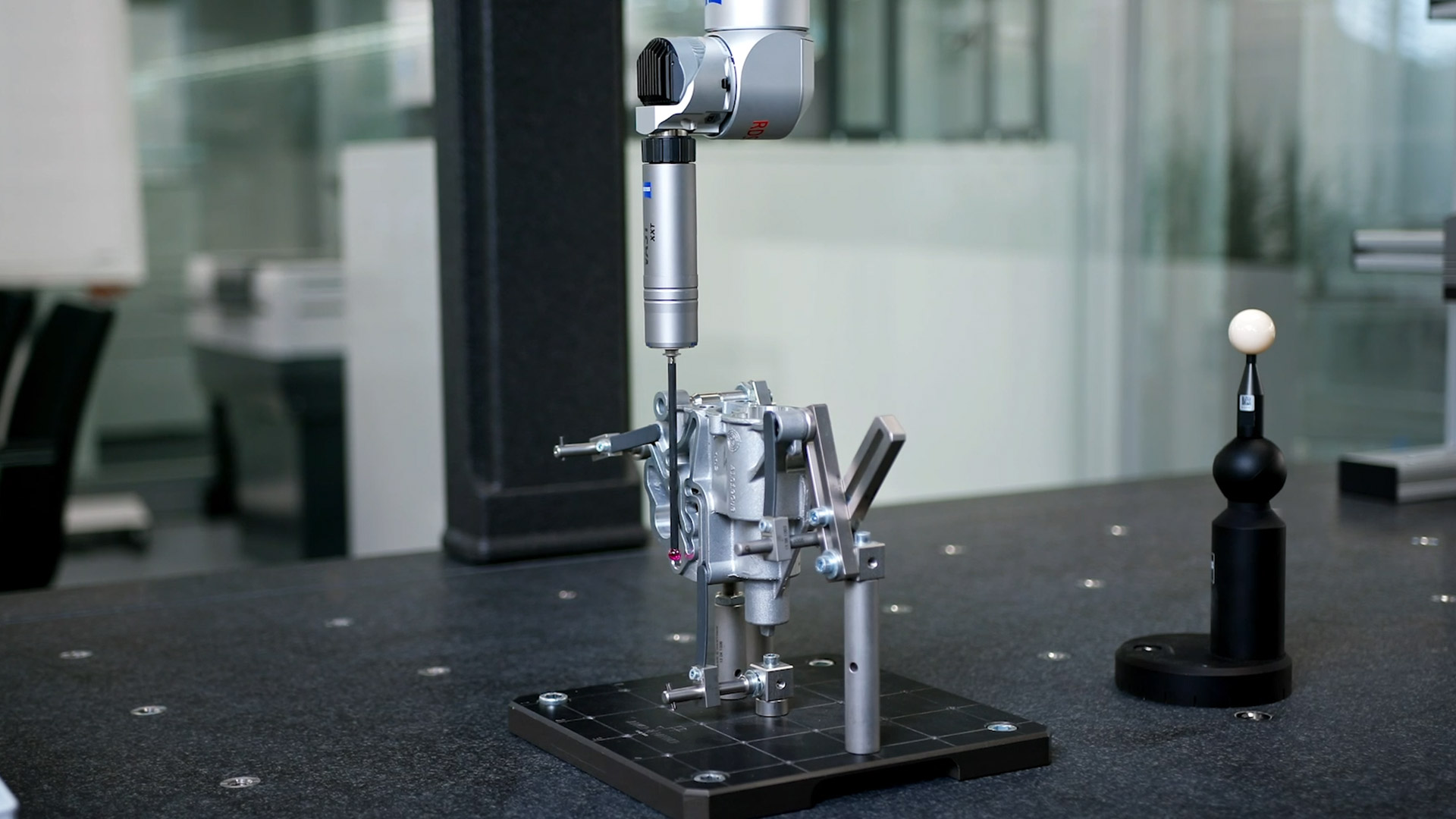

  • ZEISS CONTURA с режим Fly Mode проверява прецизно монтиран механичен компонент във високотехнологична метрологична лаборатория.

    ZEISS CONTURA с Fly Mode

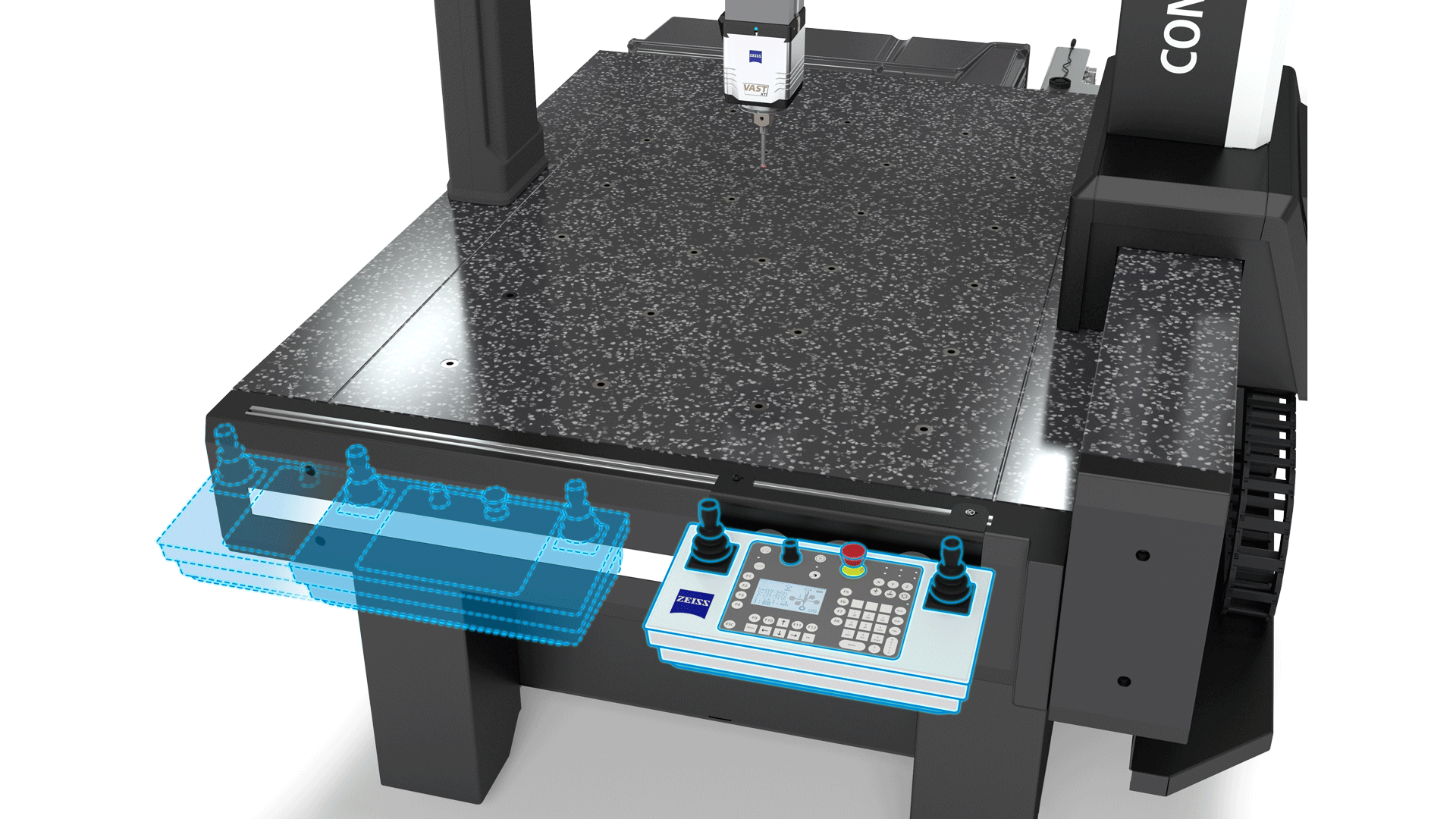

  • 3D визуализация на координатна измервателна машина ZEISS с подчертан контролен панел и компоненти на приспособлението.

    Ергономия

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    ZEISS CONTURA с ZEISS VAST performance

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    ZEISS CONTURA с VAST navigator

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    ZEISS CONTURA с Fly Mode

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Опции

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

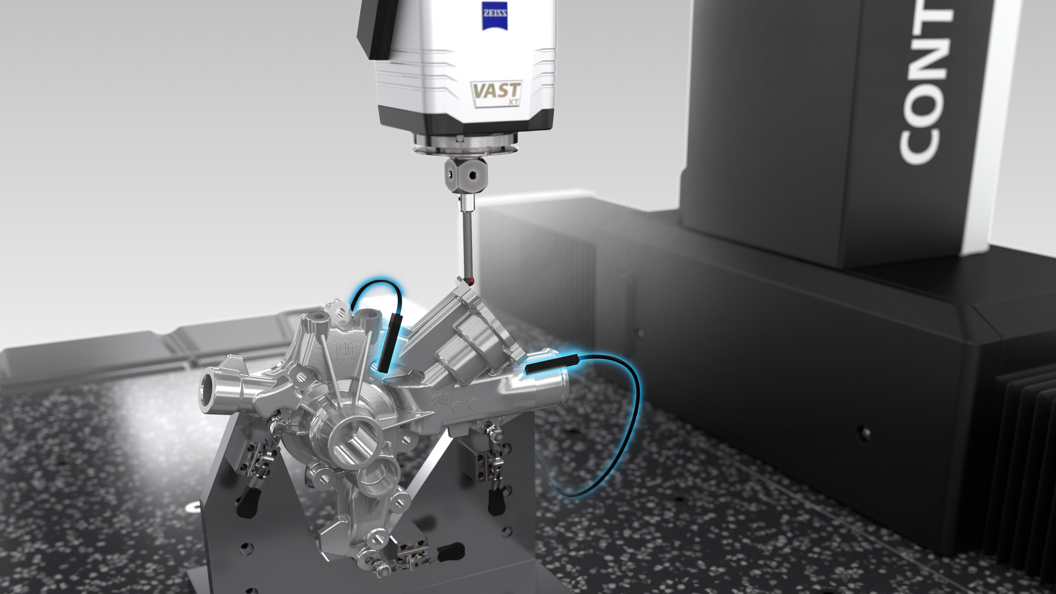

    HTG (висок температурен градиент)

    С опцията HTG (висок температурен градиент) дори по-широките температурни диапазони не са предизвикателство за ZEISS CONTURA. Благодарение на плаващите стъкло-керамични скали, новият ZEISS CONTURA издържа на термични промени - гарантирана температурна стабилност с постоянна измервателна точност.

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

    Ротационна маса

    Новата гъвкава ротационна маса може да бъде инсталирана в измервателната зона като повърхностно-монтиран вариант при необходимост и след това удобно да бъде преместена отново извън измервателната зона. Тази опция дава възможност за измерване в четири оси.

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

    ProMax E

    С опцията ProMax E, ZEISS предлага автоматична смяна на сензорния магазин за гарантиране на пълния измервателен обем по време на процеса на смяна. Той се движи автоматично в измервателния обхват и сменя сензорните системи безопасно и точно.

  • Близък план на ZEISS CONTURA с гранитна основа и система от прецизни сензори, предназначена за прецизни промишлени измервания.

    Други опции

    Предпазни покрития: Замърсяване или прах не са проблем за ZEISS CONTURA! Като опция, който може да бъде и добавена, ZEISS предлага всеобхватни предпазни покрития. Той покрива всички четири направляващи нива на Y-водача.

    Безопасна позиция: Ако ZEISS CONTURA е интегриран в автомазиран процес, той може да бъде снабден с опцията Mini-SiPos. Протокол се предава на втори компонент (кран или робот) с информация за това, кога машината е в безопасна позиция или кога вторият компонент е в безопасна позиция. Така се избягва нежеланото взаимодействие между детайлите.


Повече устойчивост във вашите измервателни процеси с ZEISS CONTURA

В сърцето на жизнения цикъл на всяка машина главна роля играе консумацията на енергия по време на работа, като влияе съществено на околната среда. ZEISS CONTURA е пример за ефективно използване на ресурси, с вградени енергоспестяващи характеристики.

Устойчиви характеристики

С функцията ZEISS PowerSaver, машината се изключва от захранването когато не се използва и консумацията на енергия се редуцира до нула по време на престоите. Потребителите могат да дефинират активиране на ZEISS PowerSaver в конкретни моменти от време.
ZEISS AirSaver осигурява допълнителни икономии и автоматично изключва сгъстения въздух след предварително зададено време.

Технически данни

ZEISS CONTURA

Размер в dm

Различни размери

По X: 7 - 12
по Y: 7 - 24
по Z: 6 - 10

Точност от

1,4 + L/350 µm

Сензори

Широка гама сензори, благодарение на mass technology

ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT

Макс. тегло на детайла

730 – 1200 kg (в зависимост от големината)

Софтуер

ZEISS CALYPSO
