Портален-тип координатни измервателни машини

Портален-тип координатни измервателни машини

Ефективно и прецизно измерване

Адаптирани към предизвикателствата на индустриалната измервателна технология

Високите стандарти за прецизност изискват строг контрол на качеството на производство Прецизни измервателни резултати се изискват за спазването на тези стандарти Координатни измервателни машини с портален дизайн от ZEISS са предназначени да отговорят на тези изисквания и се характеризират с висока степен на точност и ниски отклонения при измерване и са подходящи за широка гама приложения

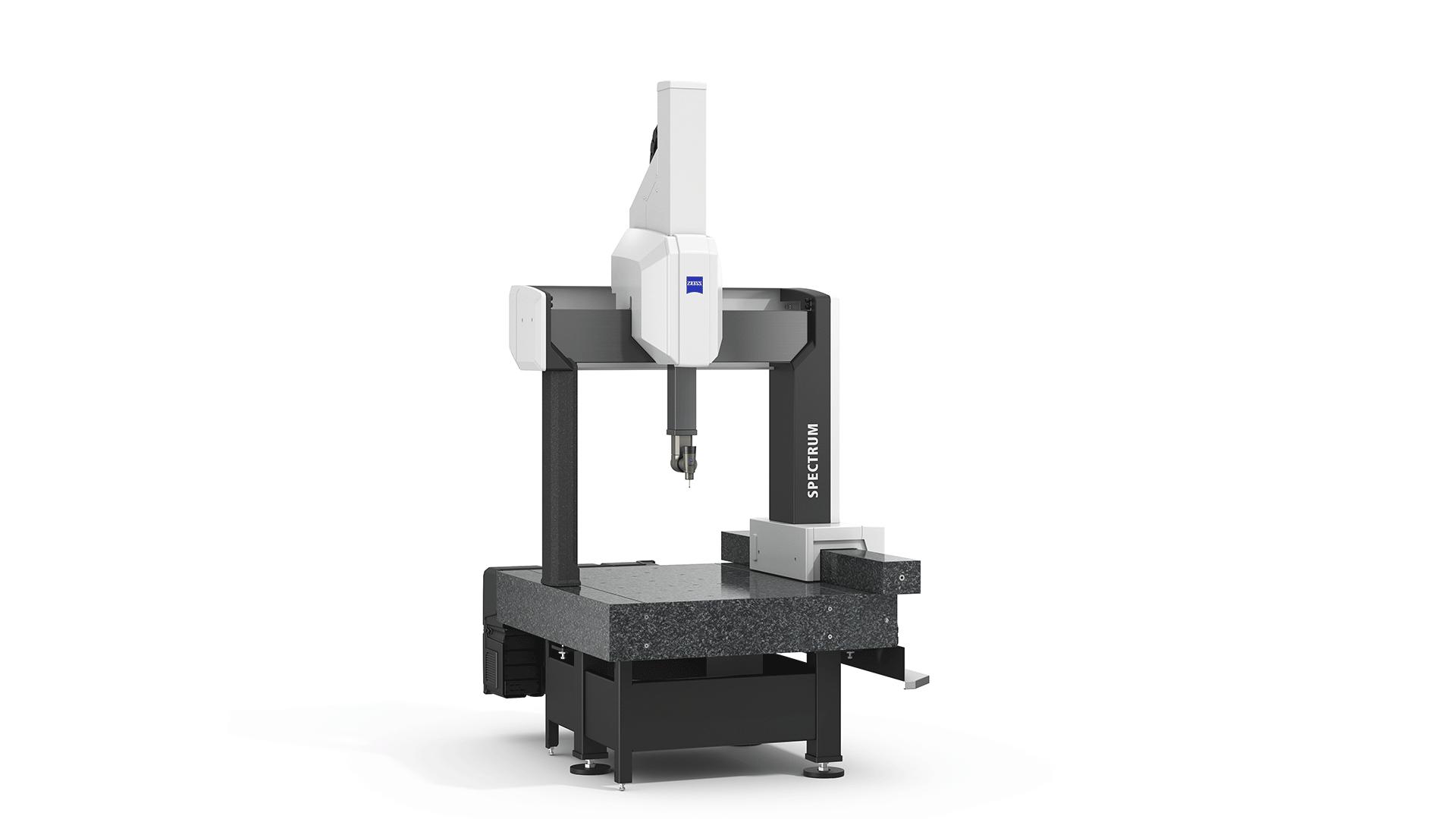

ZEISS SPECTRUM

Фамилия ZEISS SPECTRUM

Навлизане в света на КИМ от ZEISS
Научете повече

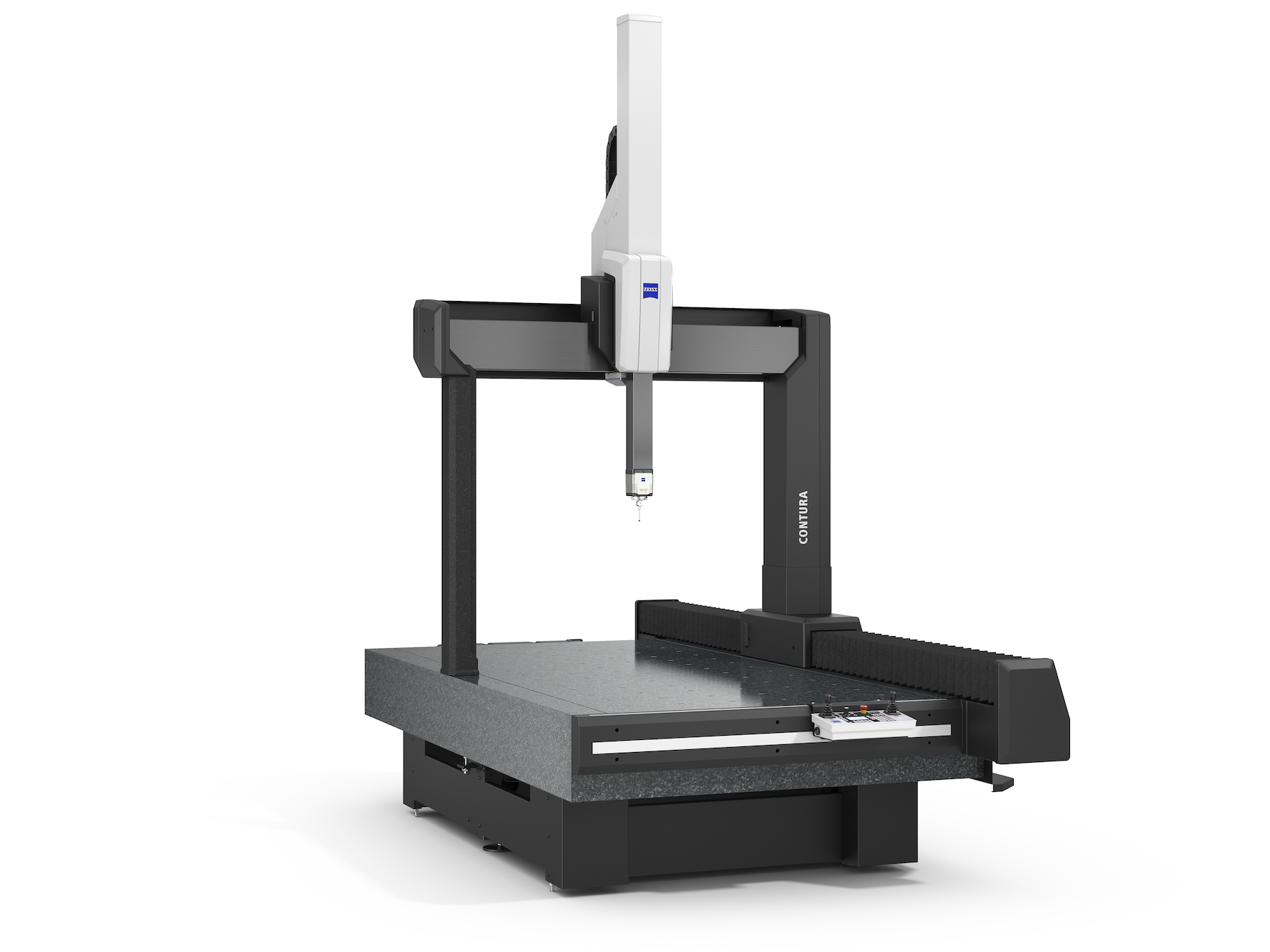

ZEISS CONTURA

ZEISS CONTURA

За гъвкавост при измервателни задачи, изискващи висока производителност
Научете повече

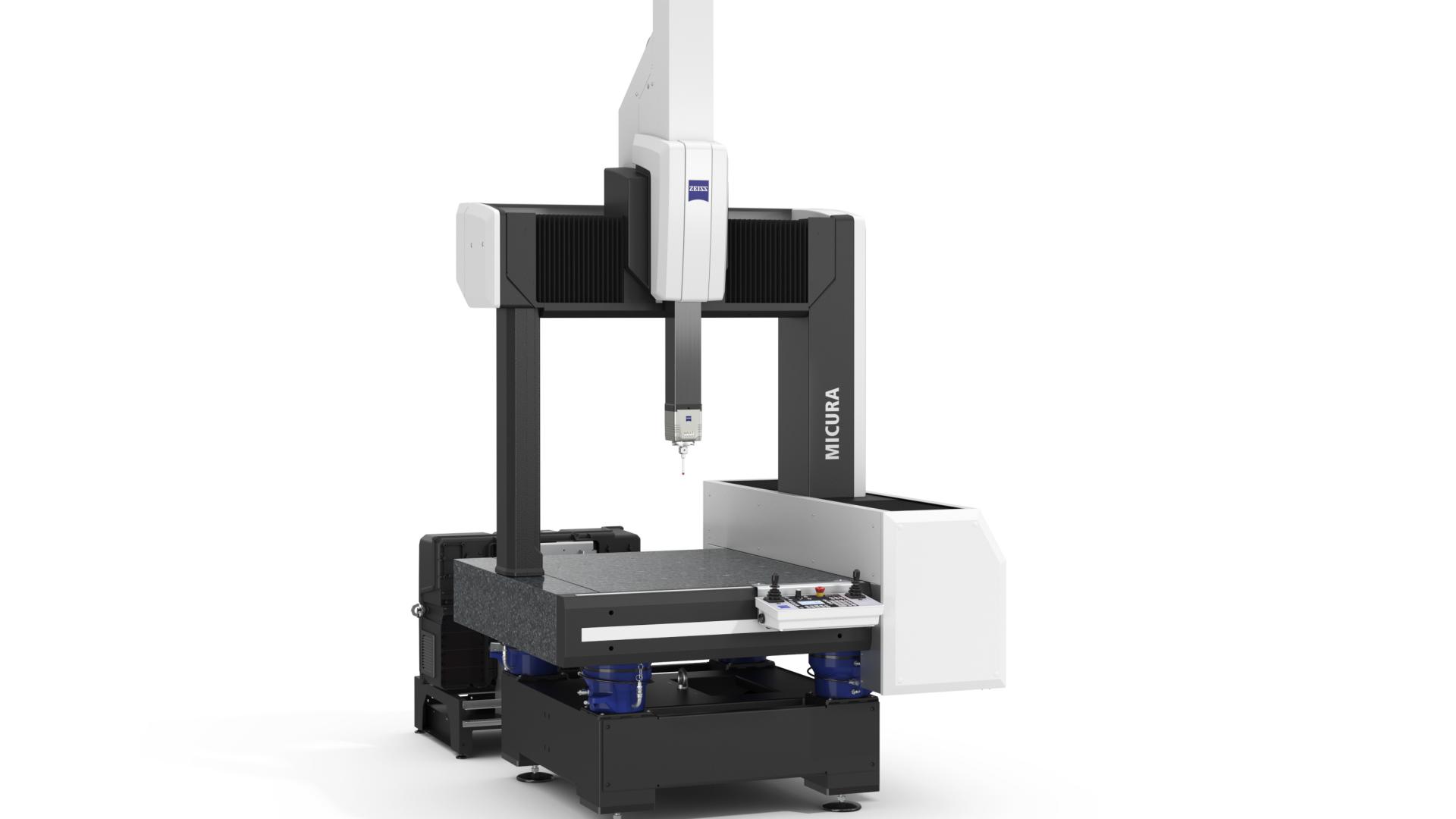

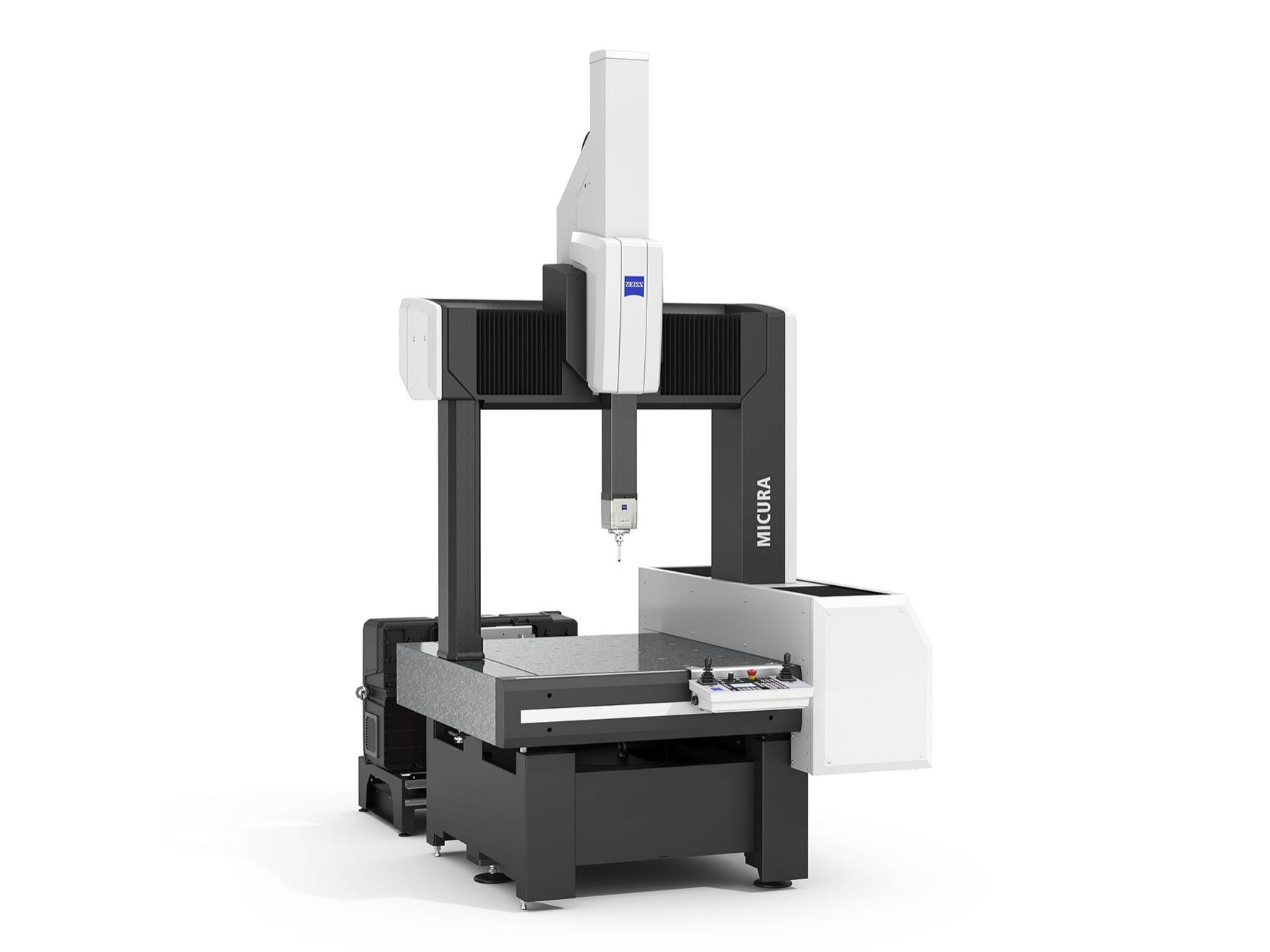

ZEISS MICURA

ZEISS MICURA

За малки компоненти с тесни толеранси
Научете повече

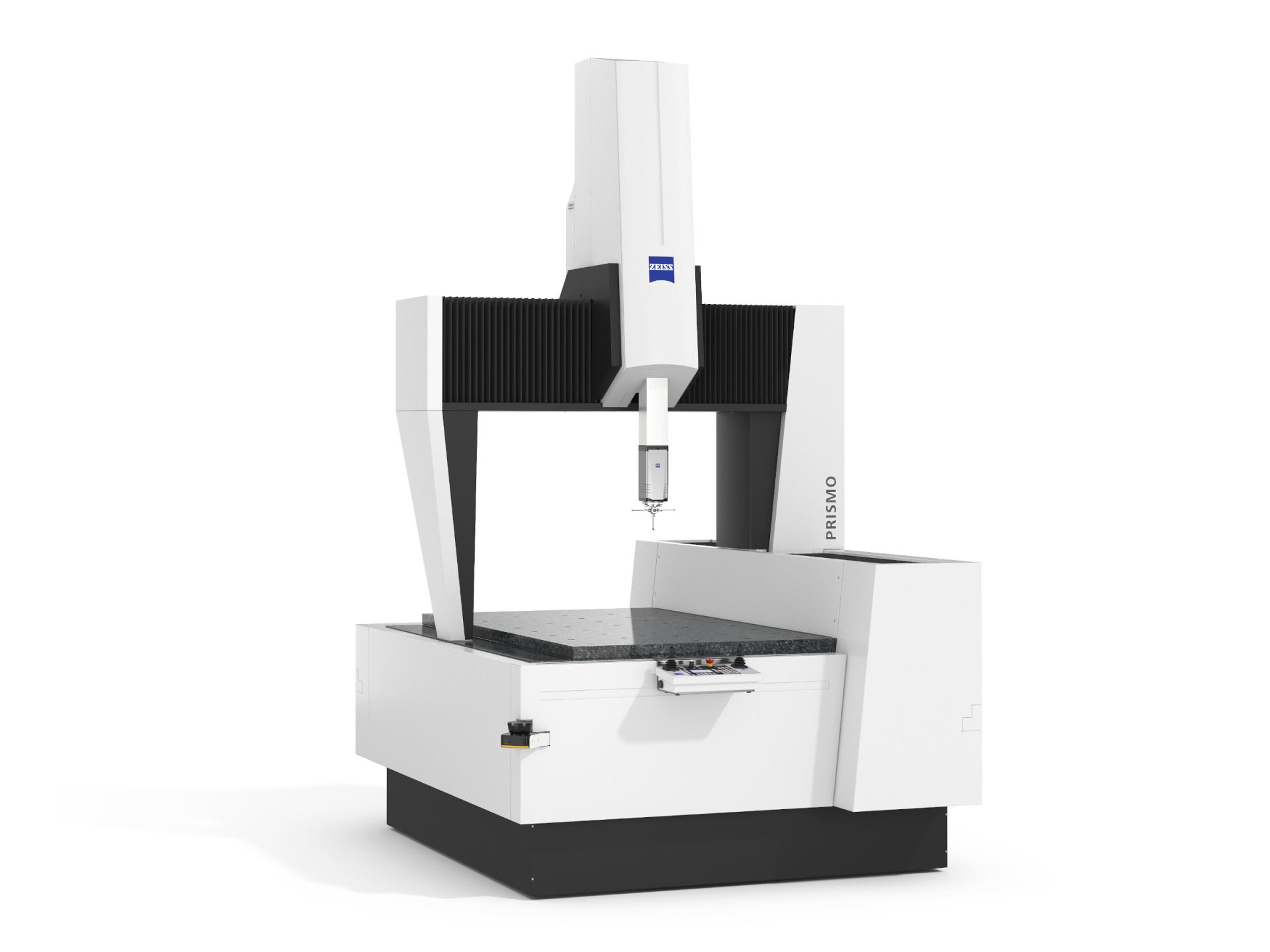

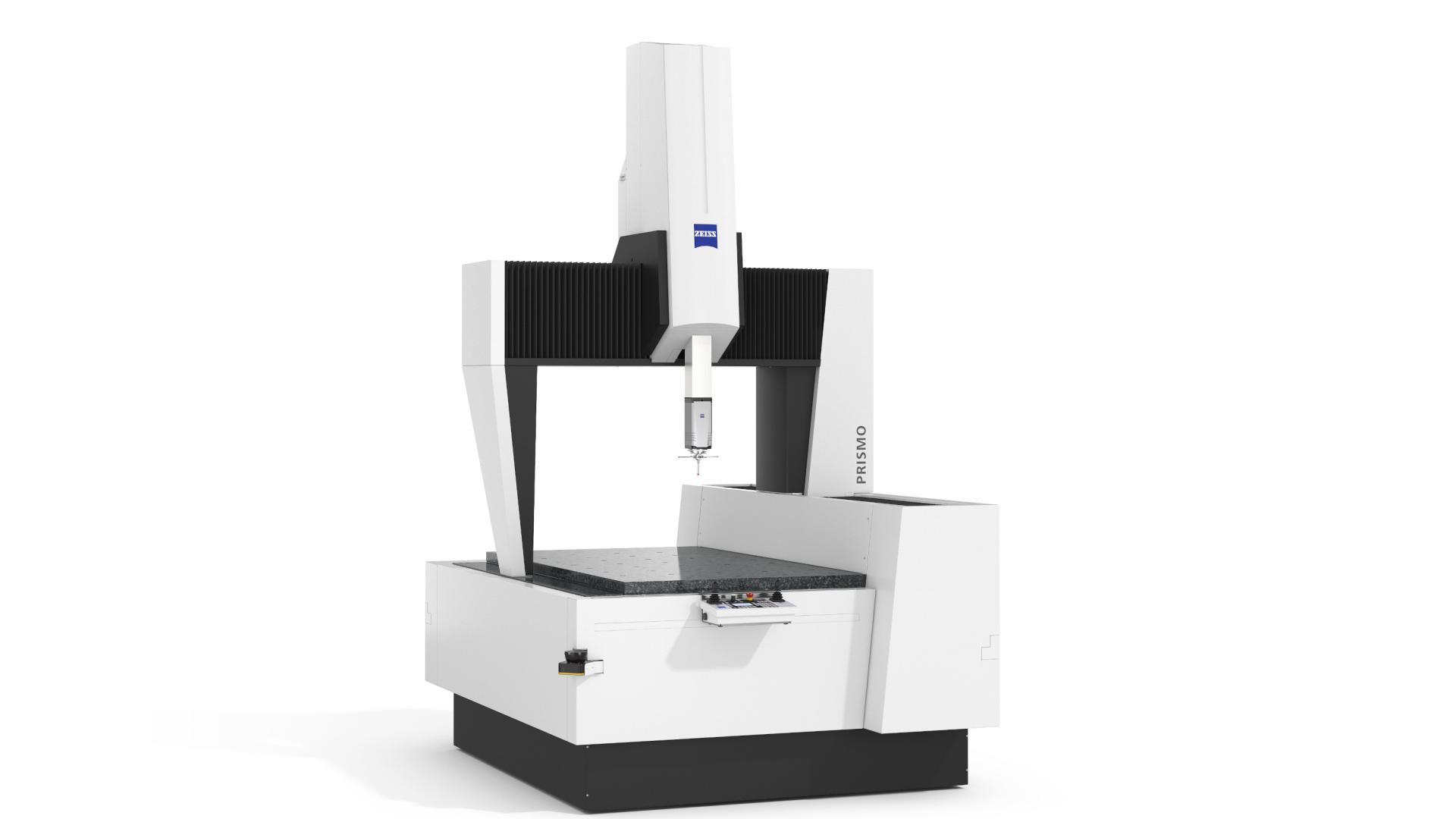

Фамилия ZEISS PRISMO

Фамилия ZEISS PRISMO

За гъвкавост при измервателни задачи, изискващи максимална прецизност
Научете повече

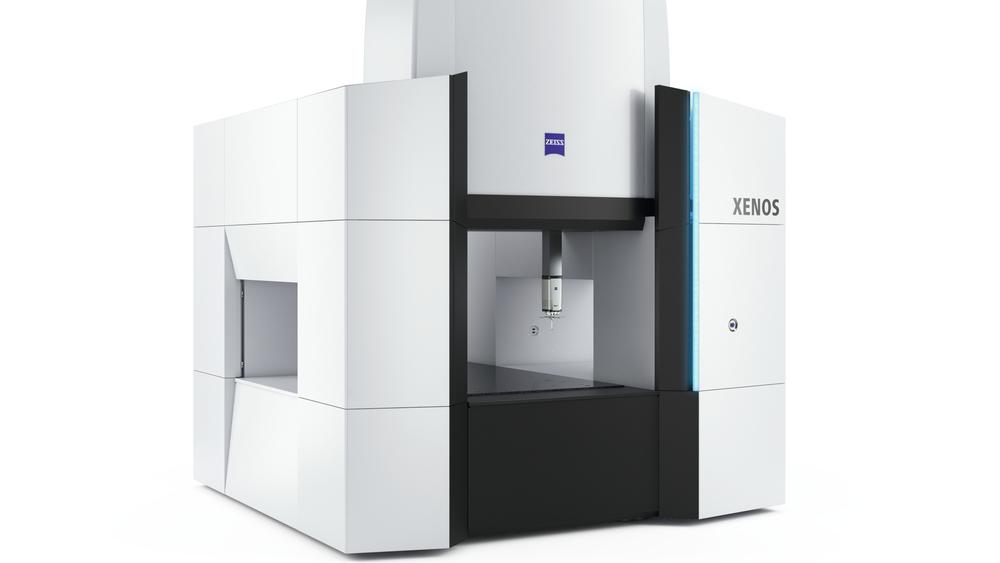

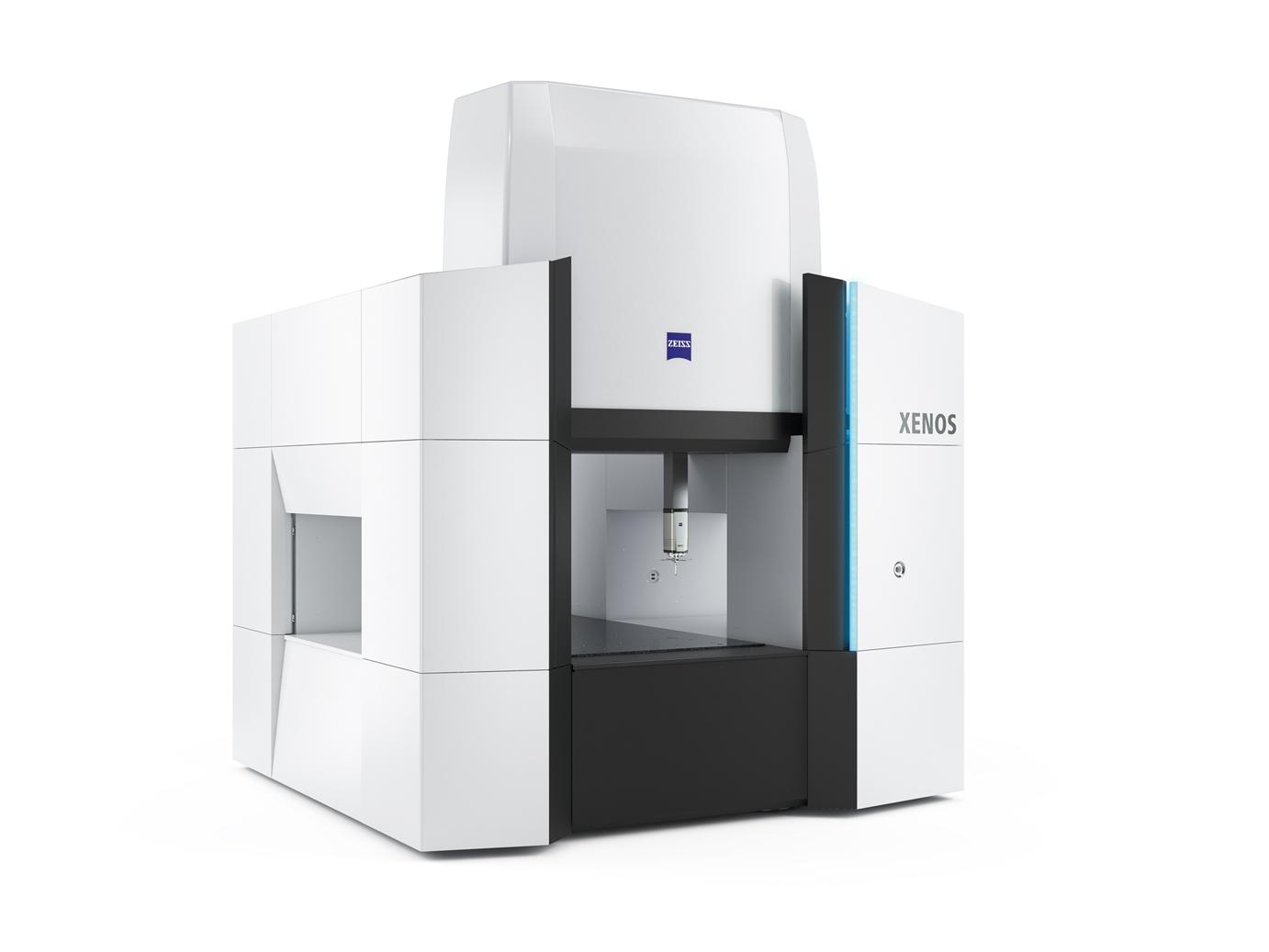

ZEISS XENOS

ZEISS XENOS

Еталонният уред
Научете повече

Техническо сравнение

ZEISS SPECTRUM
Фамилия ZEISS SPECTRUM
ZEISS CONTURA
ZEISS CONTURA
ZEISS MICURA
ZEISS MICURA
ZEISS PRISMO
Фамилия ZEISS PRISMO
ZEISS XENOS
ZEISS XENOS

Размер в dm

Различни размери

По X: 5- 10
по Y: 5 -16
по Z: 6

Различни размери

По X: 7 -12
по Y: 7 - 24
по Z: 6- 10

5/7/6

Различни размери

По X: 7- 16
по Y: 9 - 42
по Z: 5 -14

9/13/7

Точност от

1,8 + L/300 µm

1,4 + L/350 µm

0.7 + L/400 µm

0.5 + L/500 µm

0,2 + L/1000 µm

Сензори

В зависимост от модела:
ZEISS direct XDT
ZEISS direct VAST XXT
ZEISS RDS C5 CAA VAST XXT
ZEISS VAST XT gold

Широка гама сензори, благодарение на mass technology

ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT

ZEISS VAST XT gold
ZEISS VAST XTR gold

Широка гама сензори, благодарение на mass technology

ZEISS VAST gold, ZEISS VAST XT gold (depending on model), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (в заисимост от модела)

ZEISS VAST gold

Макс. тегло на детайла

400 – 1500 kg (в зависимост от големината)

730 – 1200 kg (в зависимост от големината)

730 kg

1000 – 5000 kg (в зависимост от големината и модела)

1000 kg

Софтуер

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

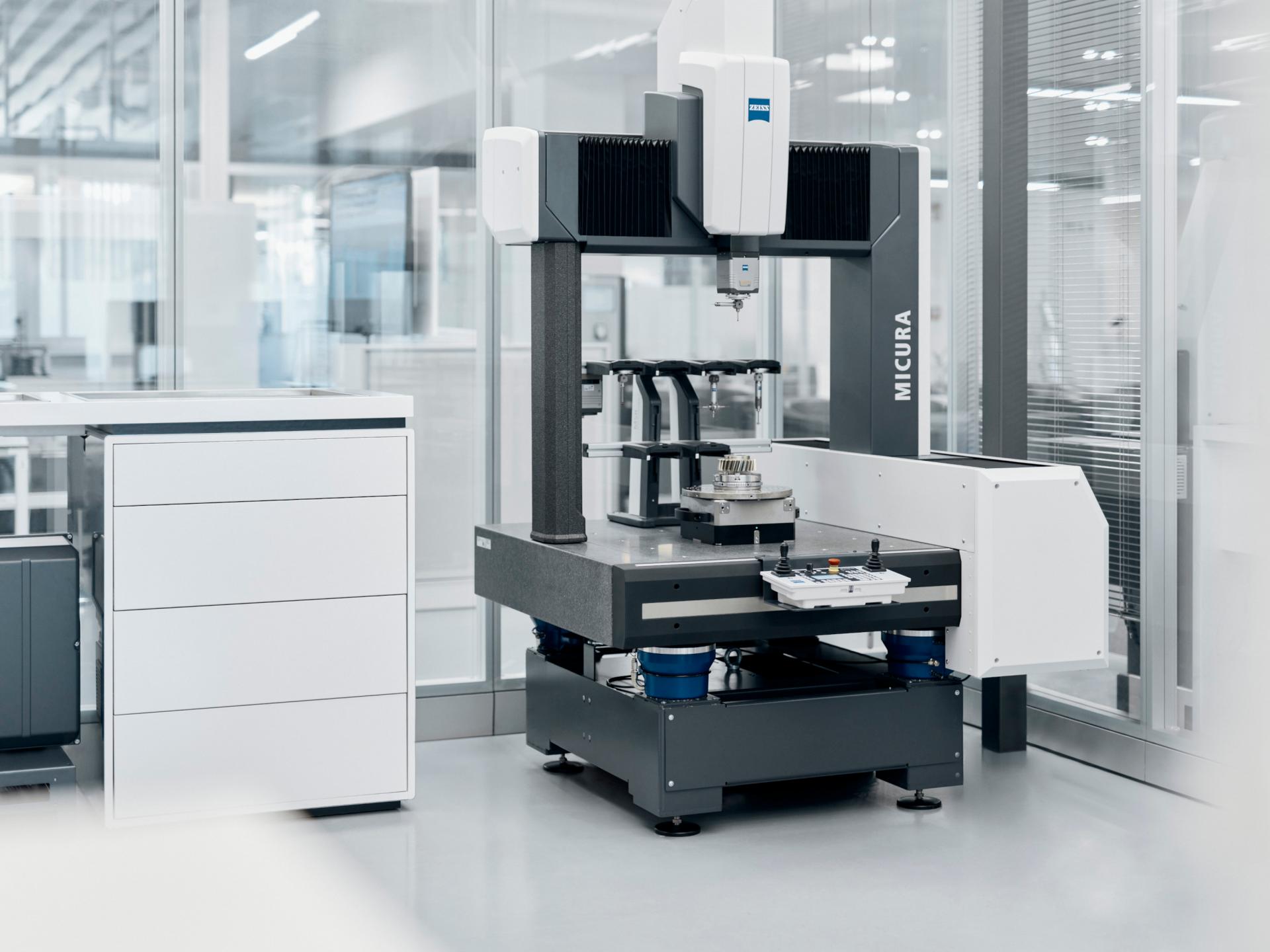

Ползите за вас с портален-тип координатни измервателни машини от ZEISS

Висока измервателна скорост поради високо ниво на стабилност на координатната измервателна машина

Висока измервателна скорост поради високо ниво на стабилност на координатната измервателна машина

За да гарантира високи стандарти на качеството ZEISS разчита на три ключови характеристики: динамична твърдост, ниско тегло на движещите се детайли и надеждна изолация от външни влияния.

Динамичната твърдост на координатната измервателна машина е критично важна за точността Това е единственият начин за избягване на измервателни отклонения, дори при сканиране с висока скорост. За осигуряване на висока ефективност във всяко приложение, ZEISS портален-тип координатни измервателни машини се характеризират с температурна и анти-вибрационна изолация, както и защитни капаци за предпазване на координатната измервателна машина от влияния на околната среда. Измервателната маса на портален-тип КИМ е направена от гранит. За да бъдат движещите се част възможно най-леки но и твърди, ZEISS използва керамика и DLC алуминий. Освен това, портален-тип координатни измервателни машини от ZEISS са снабдени с пневматични лагери. Оптималното разпределение на тези пневматични лагери гарантира плъзгане без триене и без износване в много приложения.

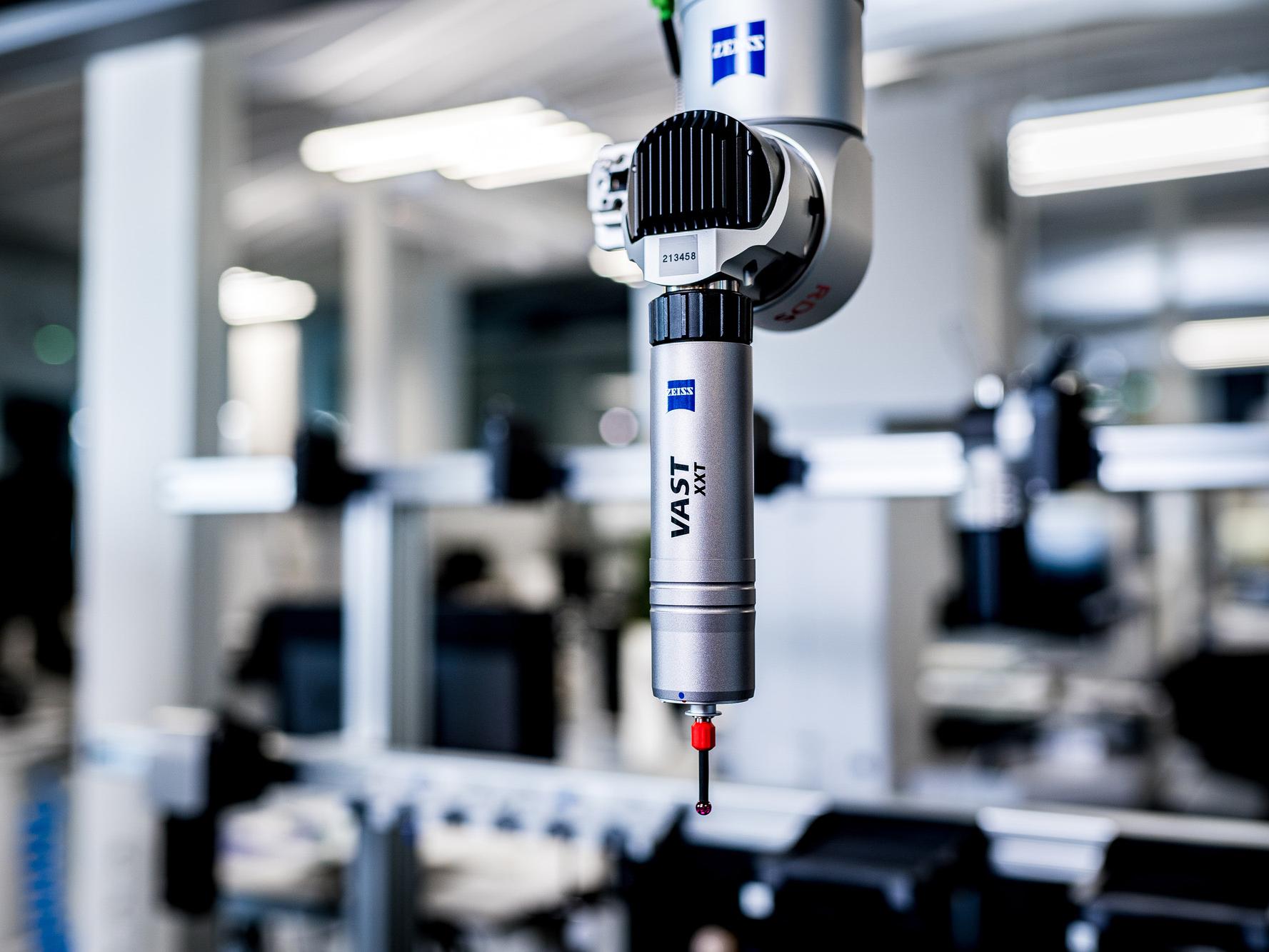

ZEISS VAST XXT сензор в употреба

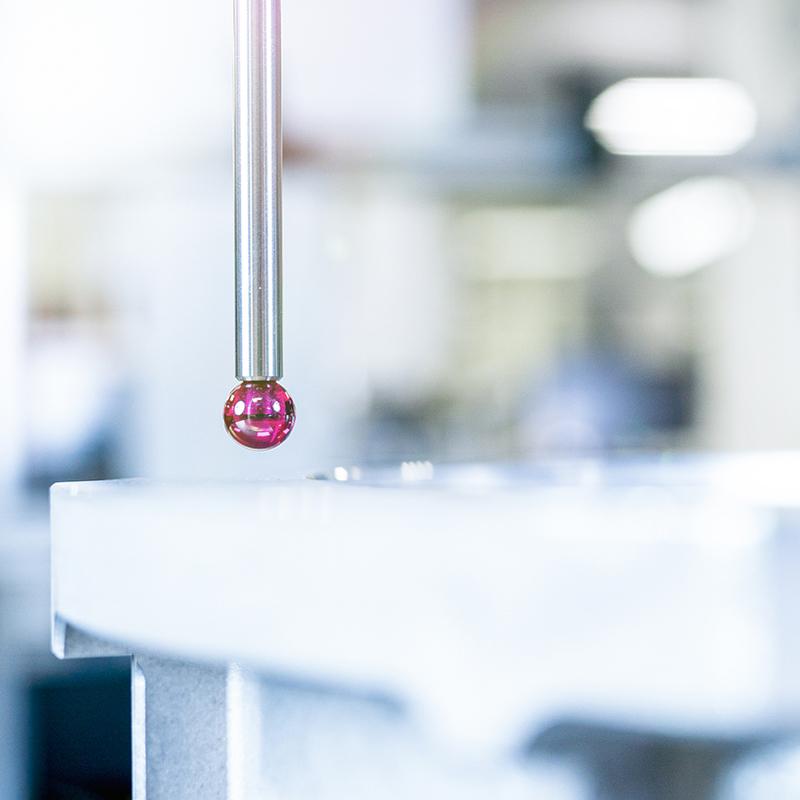

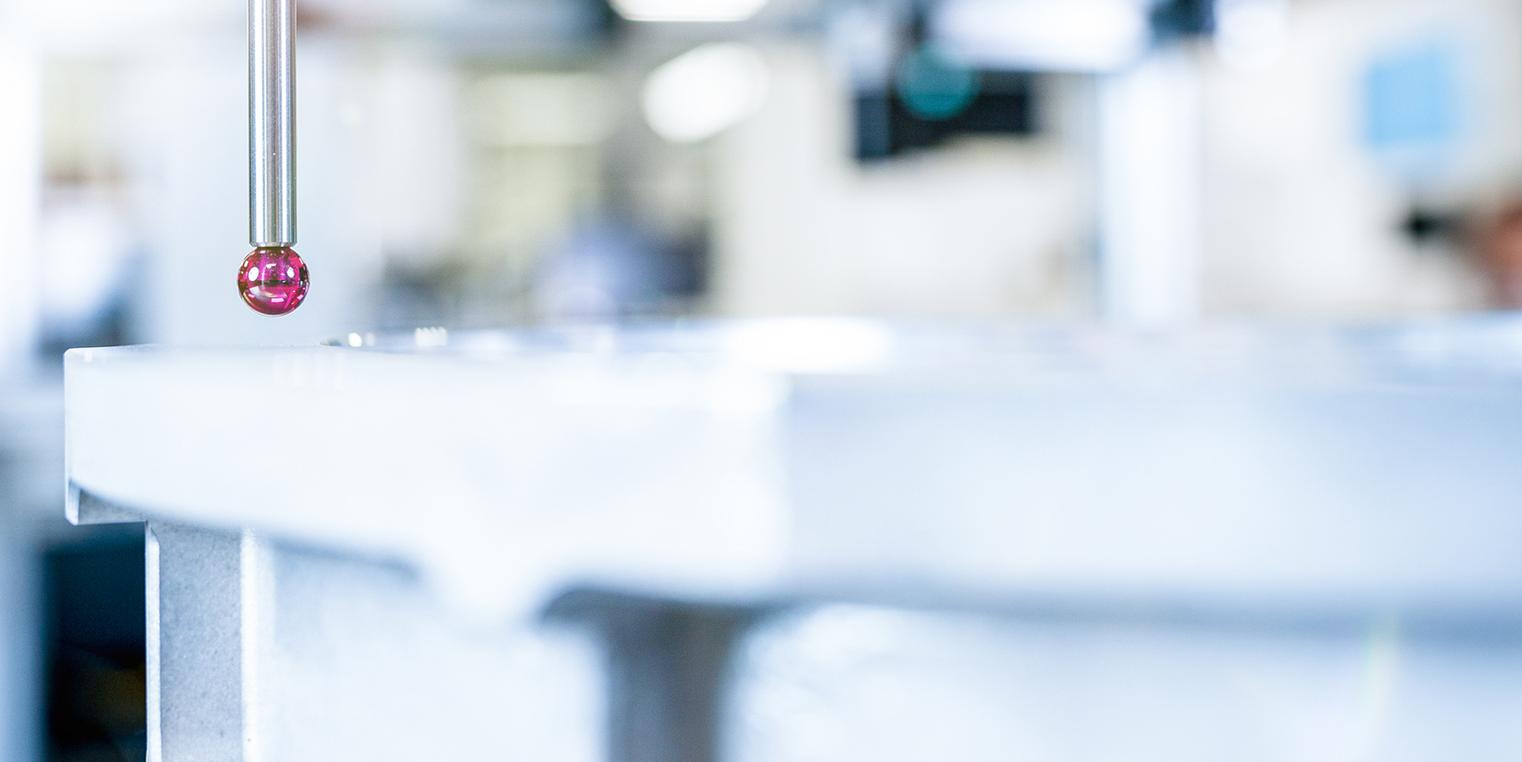

По-кратки измервателни времена благодарение на индивидуалните стилусни системи от ZEISS

Сканиращите сензори ZEISS VAST позволяват и използване на дълги и тежки стилусни системи за по-кратко време на сканиране на дълбоки характеристики на детайлите Сложни стилусни системи с различно ориентирани сензори също могат да се използват за максимална гъвкавост и скорост на измерване. Това дава възможност за оптимизиране на смените на стилусни системи и намаляване на времето за измерване на сложни детайли.

Оригиналните аксесоари от ZEISS ще ви помогнат да постигате възможно най-добри измервателни резултати с всяко измерване Това се дължи на изпитаната комбинация от материали, дизайн и технология, която реализира пълния си потенциал когато индивидуалните компоненти си пасват идеално.

Можете да намерите правилните аксесоари за вашата координатна измервателна машина портален тип в онлайн магазина на ZEISS

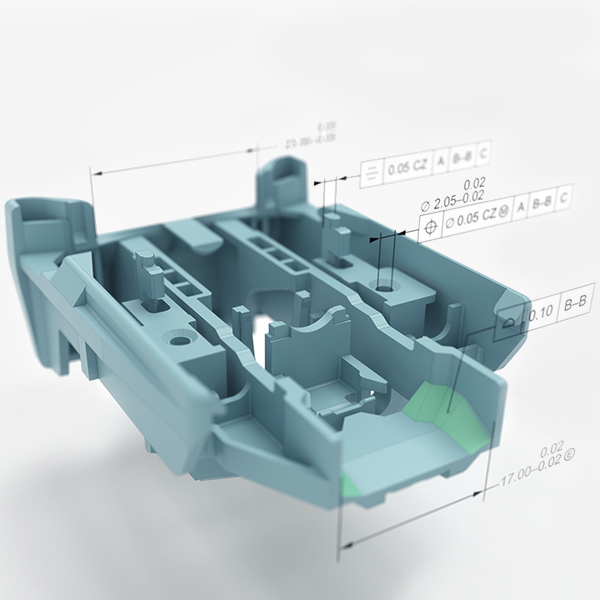

Универсален измервателен софтуер

Универсален измервателен софтуер

Всяка ZEISS координатна измервателна машина портален тип е съвместима с универсалния измервателен софтуер ZEISS CALYPSO Основни отчетни и статистически функции от ZEISS PiWeb, които поддържат потребителите в създаването на информативни измервателни отчети, вече са интегрирани в измервателния софтуер ZEISS CALYPSO

Портален-тип координатни измервателни машини с технология на сканиране

За да гарантира на клиентите възможно най-добри измервателни резултати за всяко измервателно предизвикателство, ZEISS използва портален-тип координатни измервателни машини с технология на сканиране ZEISS разчита на три стълба за прецизност за своите координатни измервателни машини Активното сканиране осигурява максимална прецизност и увеличена измервателна скорост, като същевременно дава възможност за сканиране на неизвестни контури. Технологията за навигиране подпомага бързото програмиране и сканиране, както и квалификация за по-кратко време. Сканирайте детайли с прекъснати контури в ход с FlyScan и се възползвайте от краткото време за програмиране и измерване

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
Предимства с един поглед

Ползи от пръв поглед

  • Висока измервателна скорост
  • По-кратко време за измерване благодарение на оптимизираната смяна на стилусната система
  • Пълни измервателни резултати благодарение на сканиращата технология
  • Решения по поръчка благодарение на обширно портфолио
  • Оценки в ZEISS CALYPSO и ZEISS PiWeb
  • Широка гама ZEISS услуги


Още услуги от ZEISS

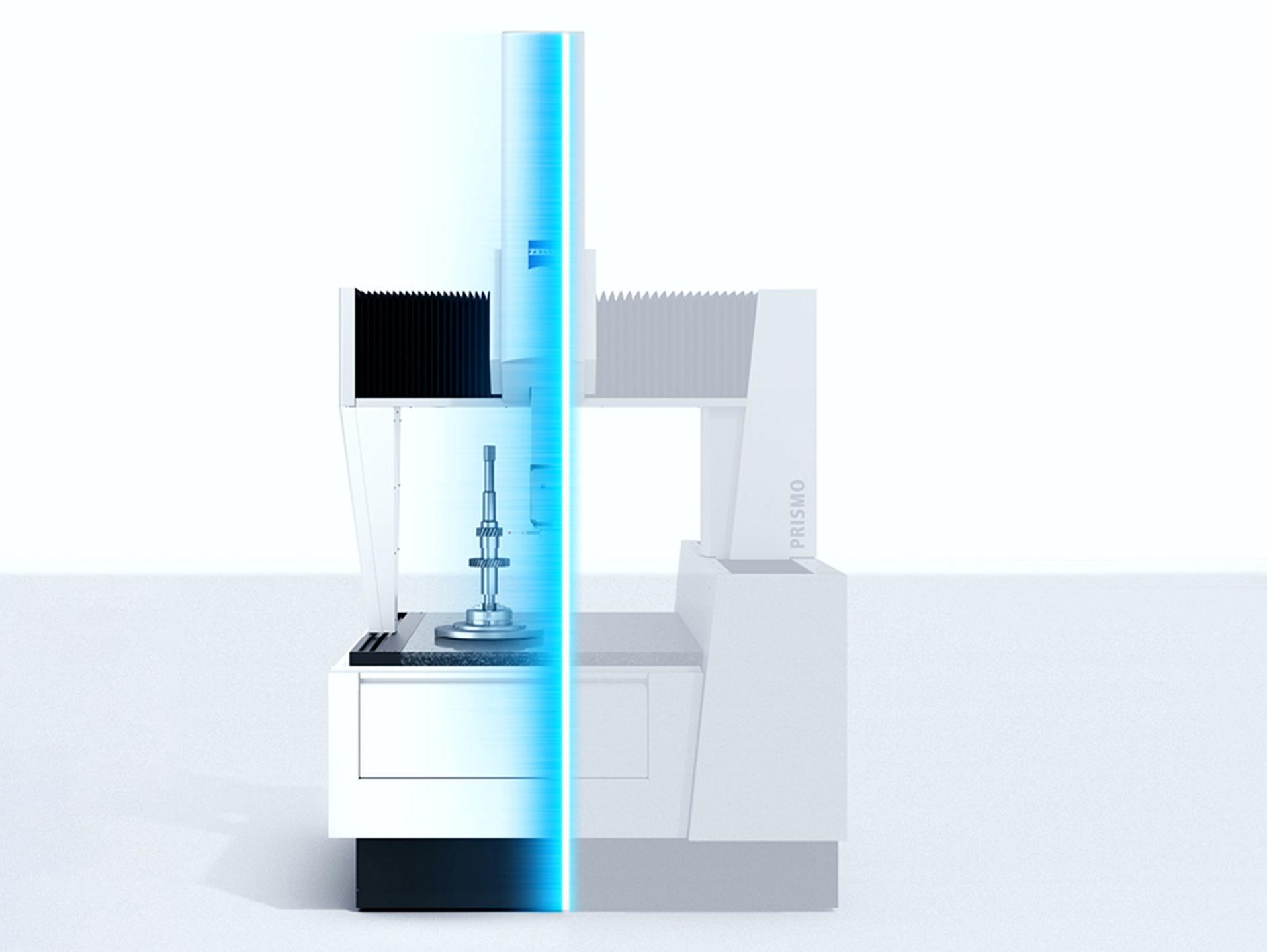

ZEISS Retrofit /пре-оборудване/

ZEISS Retrofit /пре-оборудване/ Подобряване на производителността на вашата КИМ

Направете вашата портален -тип координатна измервателна машина готова за бъдещето и се възползвайте от 60% икономии на време благодарение на нови функционалности Предлага се за координатни измервателни машини не по-стари от 30 години.

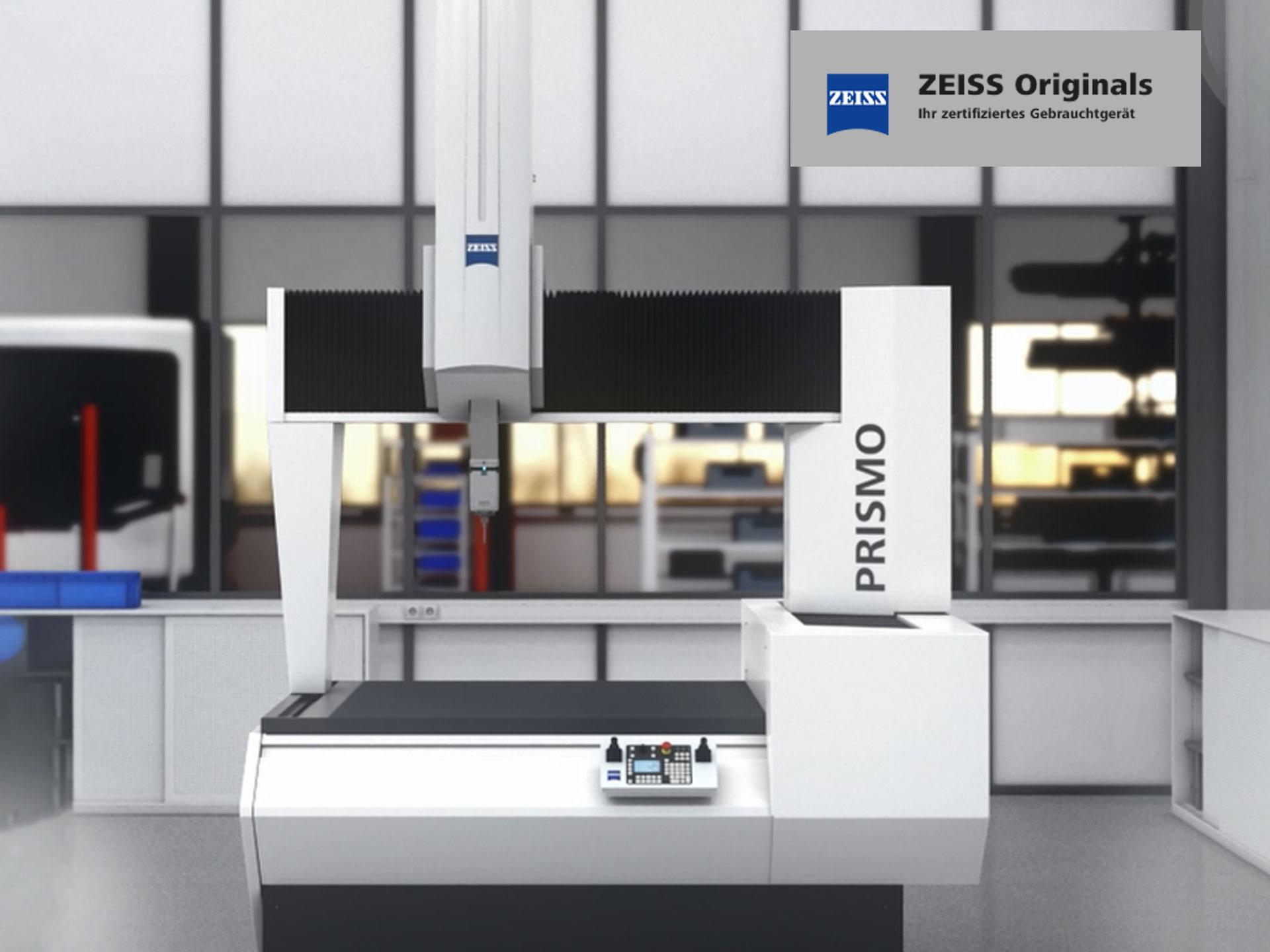

ZEISS Оригинали

ZEISS Оригинали Реновирани използвани уреди

Системите ZEISS Оригинали са реновирани, употребявани ZEISS координатни измервателни машини, които са изпитани и реновирани по строги критерии - като устойчиво решение за забележителна ефективност.
