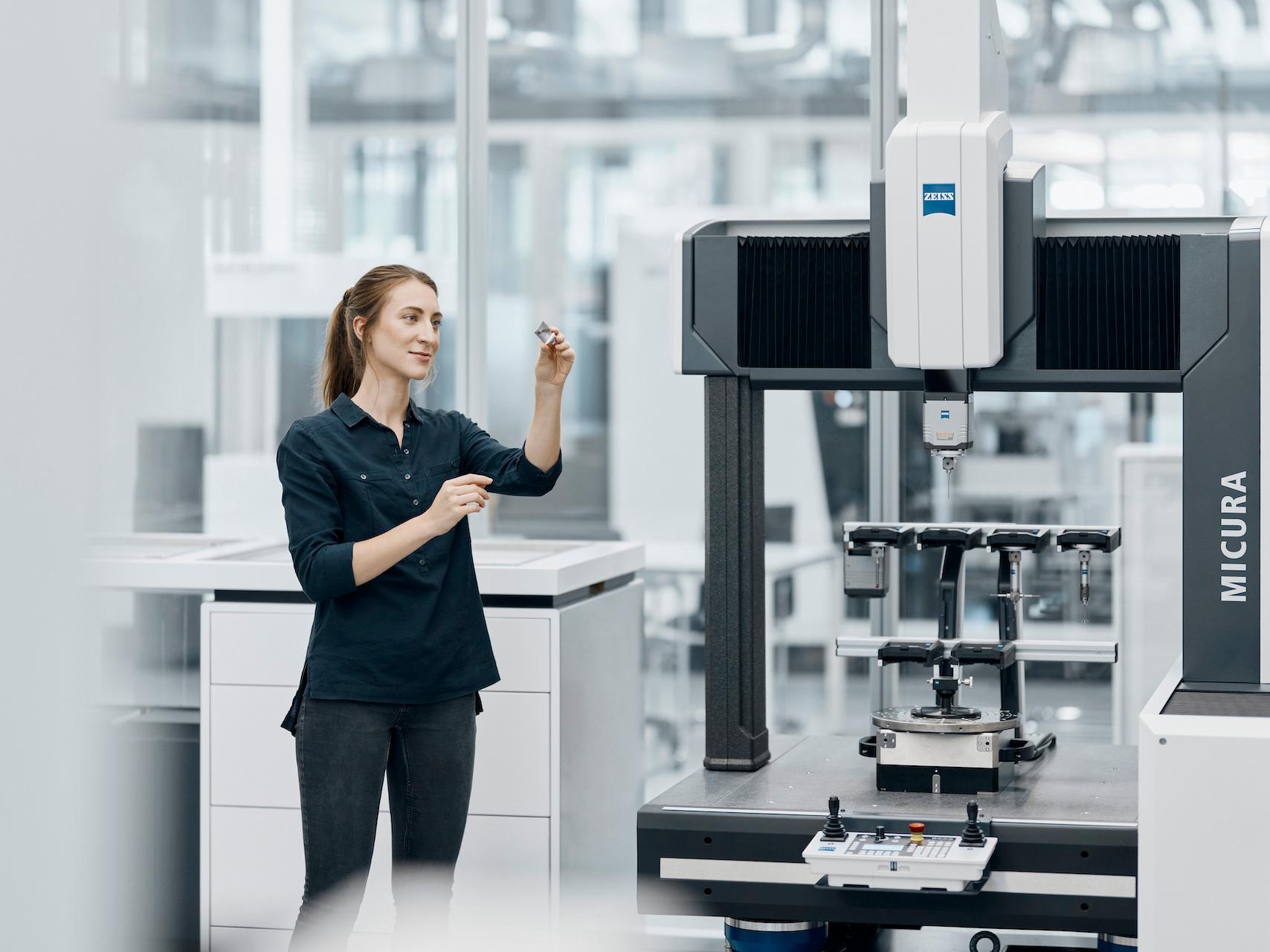

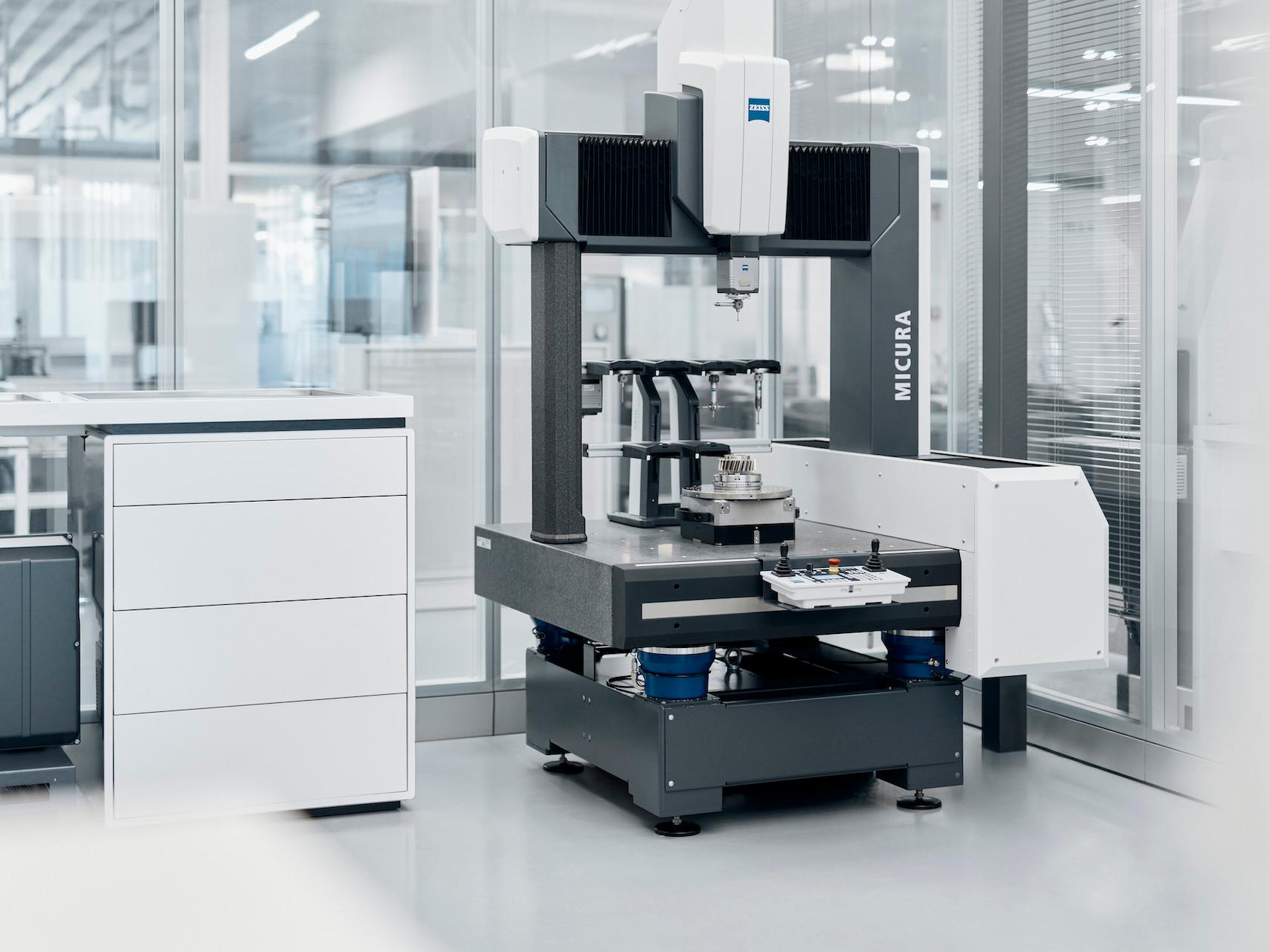

ZEISS MICURA
Портален тип CMM

ZEISS MICURA

Максимална прецизност за малки компоненти

ZEISS MICURA дефинира стандарта в прецизността за компактни детайли и комбинира авангардни технологии като активно сканиращата сонда ZEISS VAST XT gold, ZEISS VAST XTR gold, navigator и иновативни КИМ корекции за ненадмината точност в своя клас

  • Високо прецизна с точност от <1µm
  • Активно сканиране и технология за навигиране
  • Висока стабилност благодарение на въздушен лагер
  • Опционална ротационна маса за повече гъвкавост с 4-осно сканиране
ZEISS MICURA
Контакт

Лидер в точността

ZEISS MICURA е решението за нови изисквания в индустриалното производство, където компонентите стават все по-компактни и изискванията за точност се повишават.

Компактен и високо прецизен

Оборудван с висок клас сонда VAST XT gold или VAST XTR gold от ZEISS и технология за навигиране, ZEISS MICURA предлага активно сканиране с измервателна точност под един микрометър. ZEISS MICURA демонстрира своите силни страни специално с малки сложни компоненти с тесни толеранси, като използваните в оптиката, медицинската технология или електрониката Въпреки компактните си размери, координатната измервателна машина постига измервателен обем от 500 x 700 x 600 mm –значително повече от сравними машини

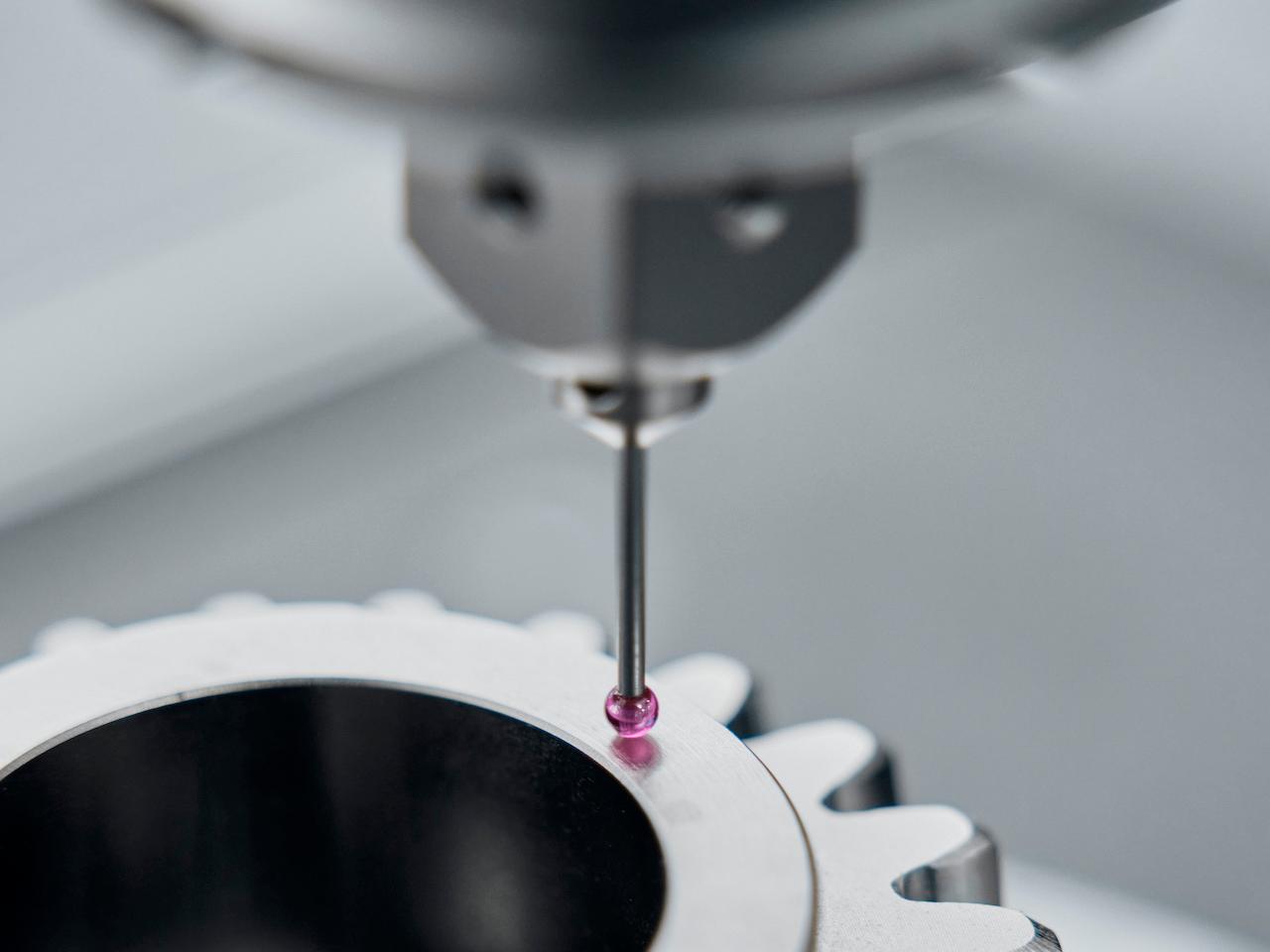

Прецизно високоскоростно сканиране

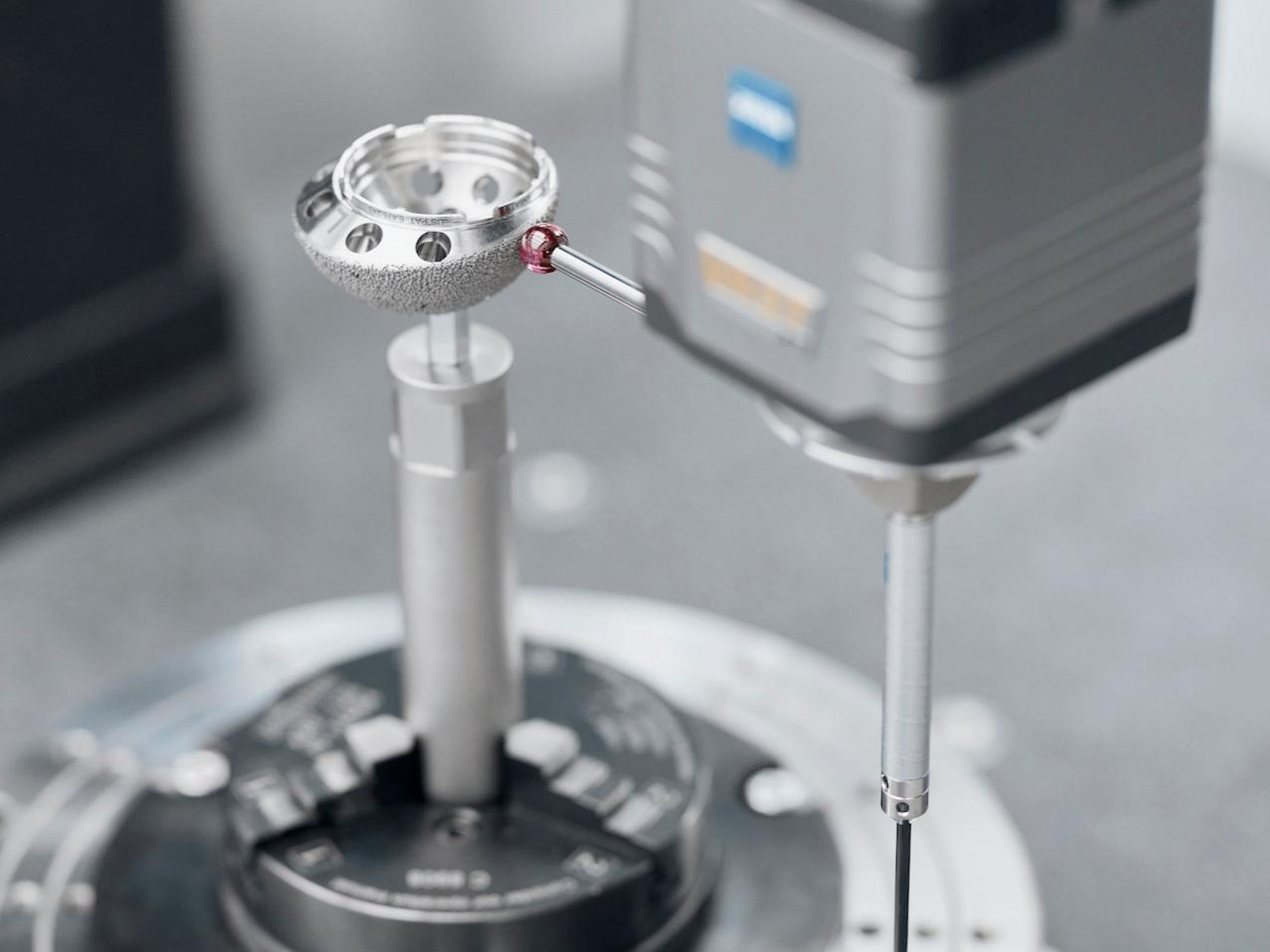

Сондите VAST XT gold и VAST XTR gold от ZEISS позволяват високоскоростно сканиране с до 500 измервателни точки в секунда. Освен геометричните параметри, форма и позиция, параметри като закръгленост и плоскост също могат да бъдат измерени прецизно за кратко време. Сондата VAST XT gold може да бъде оборудвана с много малки тестови сфери. Най-малката сонда е с диаметър от само 0.3 mm.

Автоматична измервателна скорост

ZEISS MICURA е оборудвана с VAST navigator technology като стандарт. Тя автоматично задава оптималната измервателна скорост с гарантирана точност - и така съществено скъсява времето за измерване ZEISS MICURA се движи малко по-бавно в места с високи изисквания за прецизност. Координатната измервателна машина се движи по-бързо, ако контурите са по-прости или се измерват с по-малко изисквания.

Navigator technology пести още повече време благодарение на тангенциалния подход и сканиране, спирално сканиране и бърза динамична квалификация на стилуса.

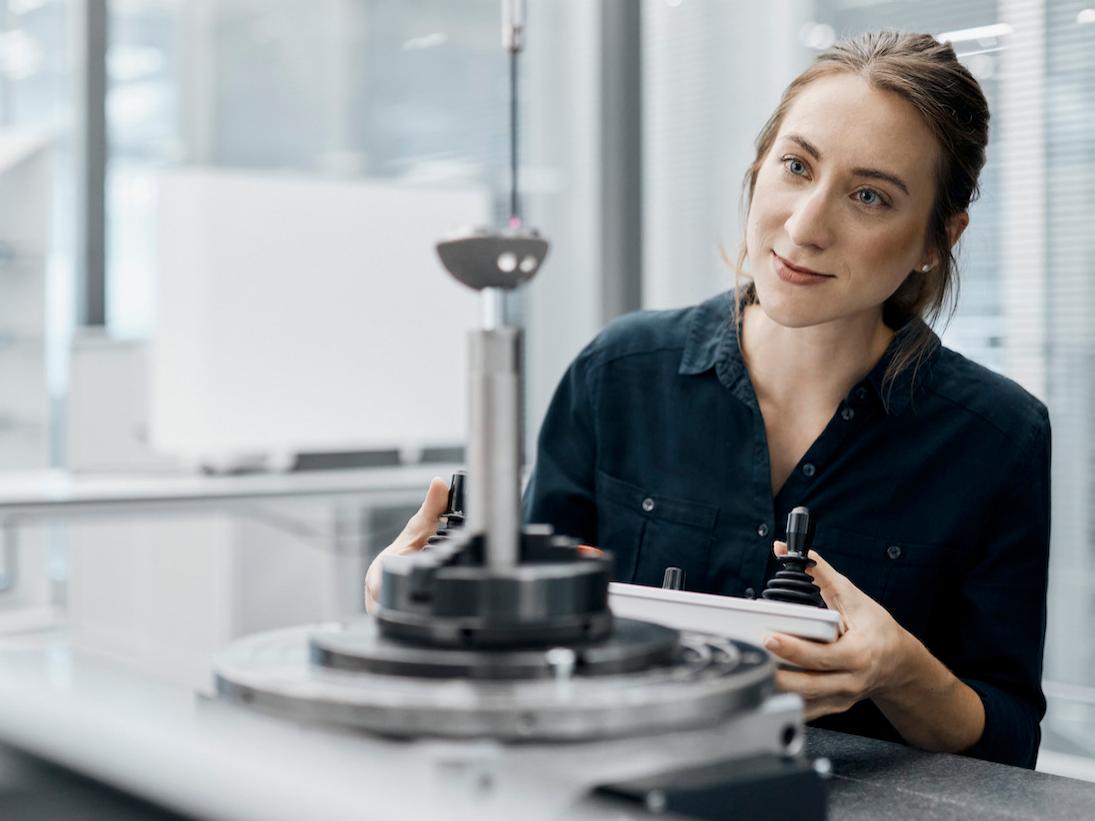

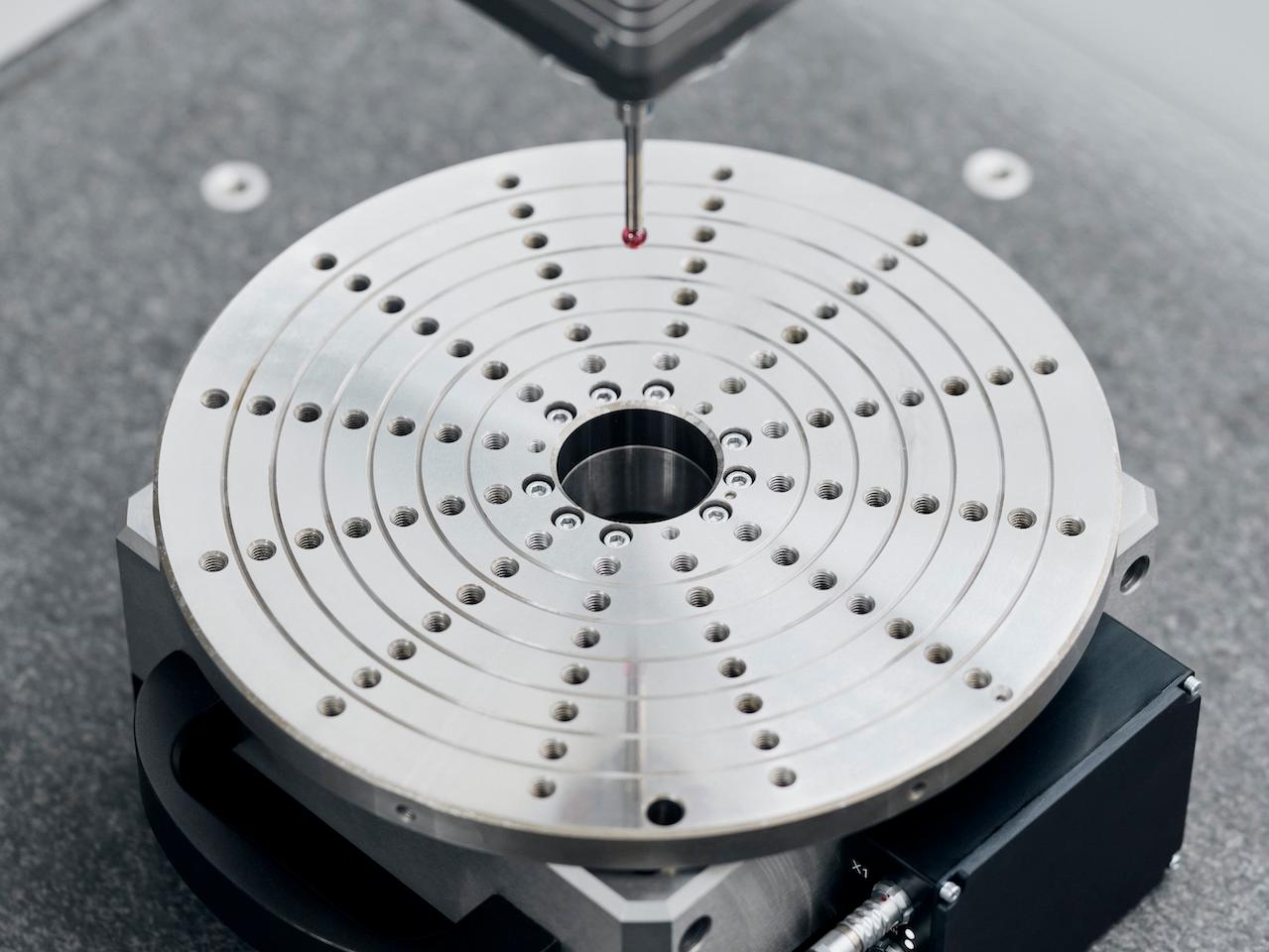

Повече гъвкавост с ZEISS ротационна маса

Гъвкавата ротационна маса ZEISS RT-RB-100-1 може да бъде инсталирана в измервателната зона като начален вариант при необходимост и след това удобно да бъде преместена отново извън измервателната зона Тази опция дава възможност за измерване в четири оси - на само една машина

Технически акценти

  • Компютърно-дефинирана точност (CAA)

    Компютърно-дефинирана точност (CAA)
    Грешки поради ефектите на динамично индуцирана инерция се коригират с помощта на компютри.

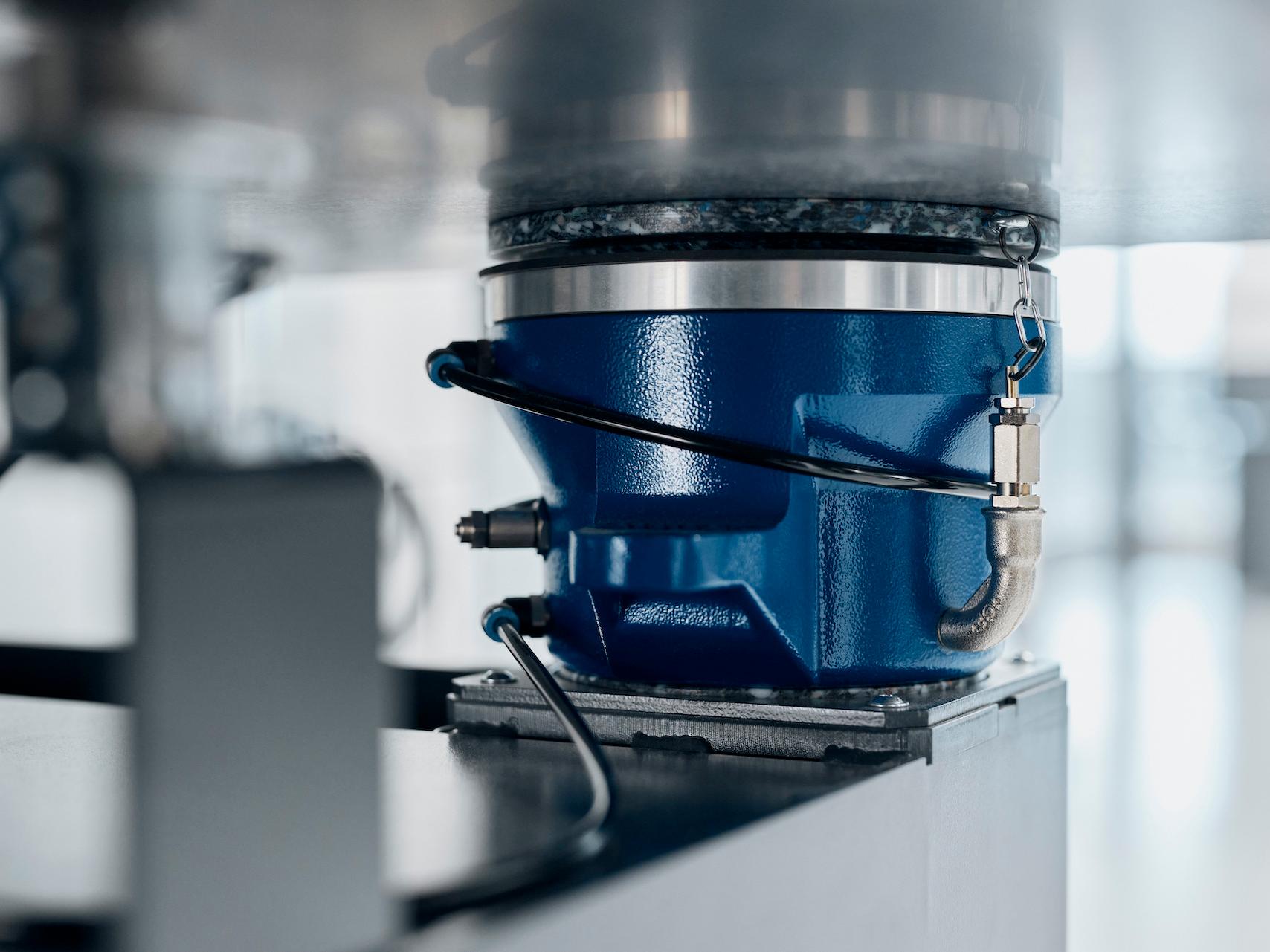

  • Въздушни лагери и демпфери за вибрации

    Въздушни лагери и демпфери за вибрации
    Четиристранни въздушни лагери от ZEISS гарантират стабилност и прецизност. Активни демпфери на вибрации също се предлагат като опция за оптимално филтриране на подови вибрации.

  • Температурни сензори

    Температурни сензори

    Два сензора за отчитане на температурата на детайла са част от базовото оборудване на ZEISS MICURA.

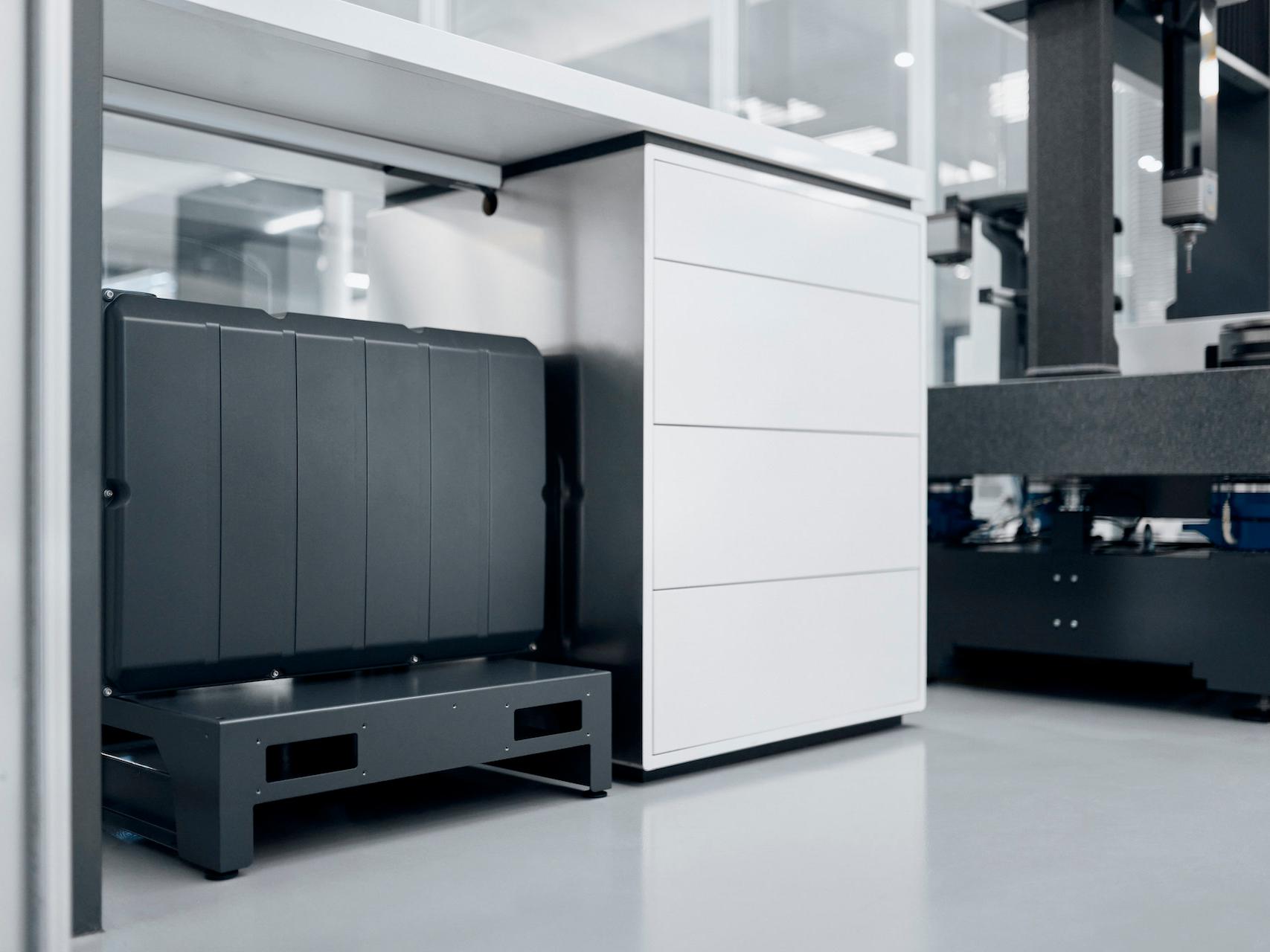

  • Отделен контролен блок

    Отделен контролен блок

    Термичните влияния могат да бъдат минимизирани чрез разделяне на координатната измервателна машина и контролера

  • Технически координирани

    Технически координирани
    Всички компоненти са технически координирани един с друг: контролна технология, софтуер, сензори и допълнителни компоненти от ZEISS

  • Активен контрол на силата на докосване

    Активен контрол на силата на докосване
    Силата на докосване се контролира активно и е много ниска - идеална за чувствителни материали

Технически данни

5/7/6

Точност от

0.7 + L/400 µm

Сензори

ZEISS VAST XT gold

ZEISS VAST XTR gold

Макс. тегло на детайла

730 kg

Софтуер

ZEISS CALYPSO
