ZEISS XENOS

ZEISS XENOS

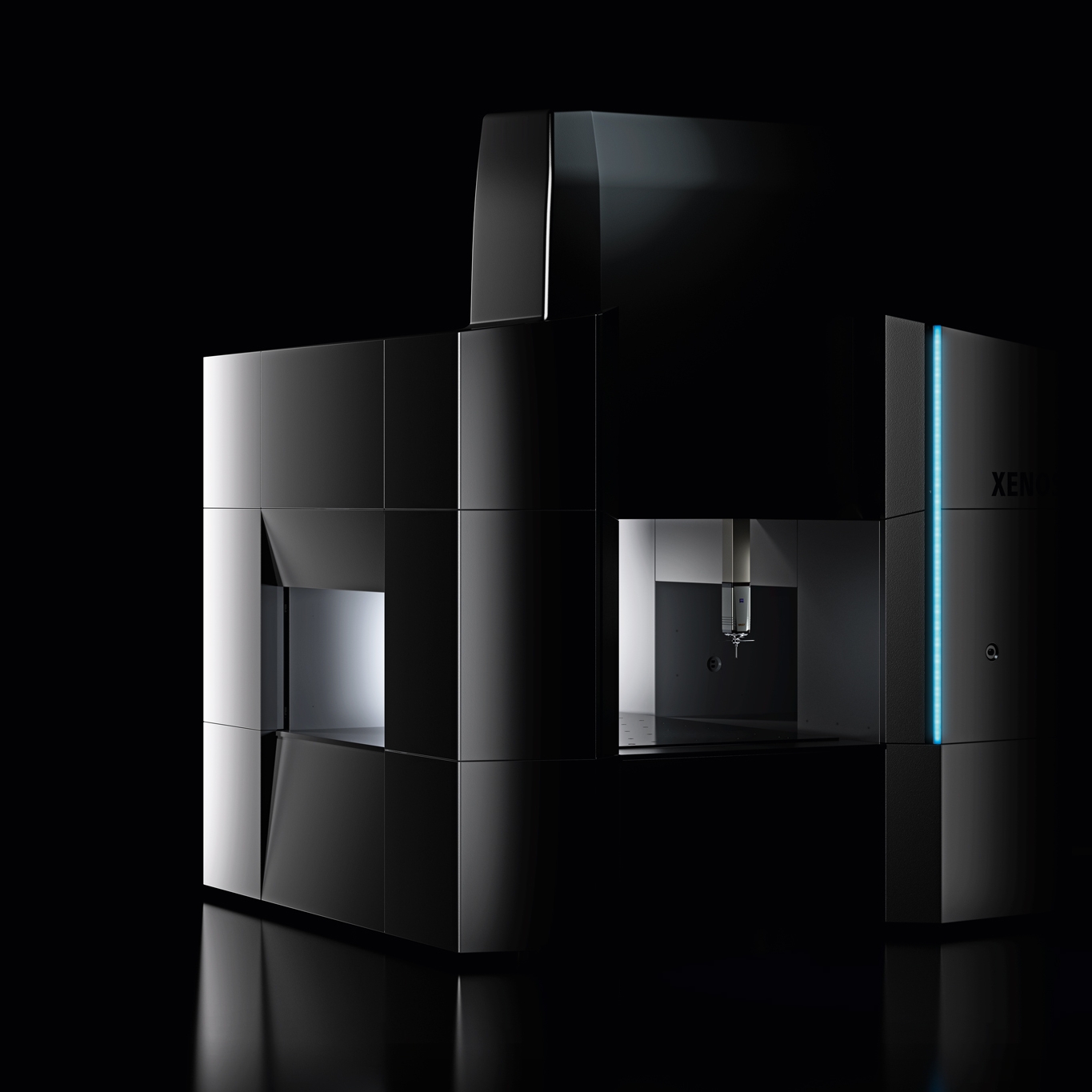

Висококачествена измервателна машина за максимална прецизност

ZEISS XENOS е у дома навсякъде, където се изисква прецизност - в измервателните лаборатории на изследователски институти, авиационно-космическата индустрия и оптичната индустрия Висококачествената машина комбинира прецизност на границите на технически възможното с измервателен обхват от почти един кубически метър.

  • Ненадмината прецизност с точност от 0,2 + L/1000 µm
  • Ненадмината прецизност с точност от 0,2 + L/1000 µm
  • Иновативни материали за термична стабилност и здравина
Авангарден механичен дизайн за устойчива измервателна прецизност
Контакт

В сравнение със стоманата тя има двойна твърдост

  • Характеристики

    Виртуално централно задвижване XENOS от ZEISS има две линейни задвижвания в посока Y, които са синхронизирани чрез нова технология, разработена от ZEISS: централното задвижване То осигурява оптимално разпределение на силите на задвижванията в зависимост от позицията на оста Х.

    Това се реализира от последно поколение контролер и алгоритъм.

  • То е ключов елемент на максималната точност и най-доброто възможно придържане към трасето в целия измервателен обхват.

    Линейни задвижвания на всички оси ZEISS XENOS използва линейни задвижвания на всички оси. Ползите: високи скорости, много бързо ускорение, висока точност на позициониране и задвижвания без сила на срязване Заедно със скалите с висока резолюция, използването на линейни задвижвания на ZEISS XENOS предоставят много високо придържане към трасето и изключително висока точност на позициониране под 100 нанометра. Например, отклонението на стилуса остава по-постоянно, което води до по-висока точност.

  • Друга полза е очевидна при измерване на криви повърхности: колкото по-надеждно и точно един стилус следва зададеното трасе, толкова по-прецизно могат да се определят грешките.


    Силициев-карбид керамика

    ZEISS XENOS използва иновативна силициев-карбид керамика за конструктивните части на машината, които са релевантни за точността. Досега този материал рядко е използван за сравнима големина на детайл или точност.

    В сравнение със стандартната алуминиев-оксид керамика, силициев-карбид керамиката проявява около 50 процента по-малко термично разширение, до 30 процента по-висока твърдост и 20 процента по-малко тегло.

Характеристики

Иновативен механичен дизайн

ZEISS XENOS впечатлява с новия си механичен дизайн на базата на доказания ZEISS CenterMax. За разлика от стандартния портален тип дизайн, Y- направляващите се намират отгоре на страничните стени, които разделят всички движещи се оси от зоната на закрепване. Тъй като само напречната греда се движи в посока Y, има по-ниски движещи се маси. Това остава постоянно винаги - реална полза в сравнение с конструкция с движеща се маса.

Заедно, намаленото тегло и постоянно движещите се маси осигуряват оптимална координация на задвижванията по отношение на ускорение и максимална скорост.</p> <p>В допълнение, нови пневматични лагери с още по-твърда връзка подобряват стабилността и следователно допринасят за по-добра точност. ZEISS XENOS

Подобрен дизайн на електрониката

Подобрен дизайн на електрониката Влиянието върху прецизността на подвижните кабели при всички координатни измервателни машини беше ясно намалено чрез подобрено декуплиране и нова електронна концепция с децентрализирани модули.
</p> <p>Методите за приемане на Нова компютъризирана точност (CAA) и допълнителни CAA корекции играят все по-важна роля за постигане на максимална точност.<br/> </p>

Прецизни измервания с ZEISS XENOS

Подобрен ZEISS VAST gold

ZEISS XENOS се предлага стандартно с VAST gold с референтна проба от ZEISS. Сензорът ZEISS VAST gold е предназначен за стилуси с дължина до 800 милиметра и тегло до 500 грама, включително асиметрични стилусни конфигурации.

Технически данни за ZEISS XENOS

Измервателен обхват X/Y/Z

9/15/7

Грешка в измерване на дължина E0 в μm

0,2 + L/1000

Сензор

ZEISS VAST gold

Макс. тегло

1000 kg

Софтуер

ZEISS CALYPSO
