Фамилия ZEISS SPECTRUM

Фамилия ZEISS SPECTRUM

Недостижима ефективност и гъвкавост в своя клас
Фамилия ZEISS SPECTRUM
Контакт

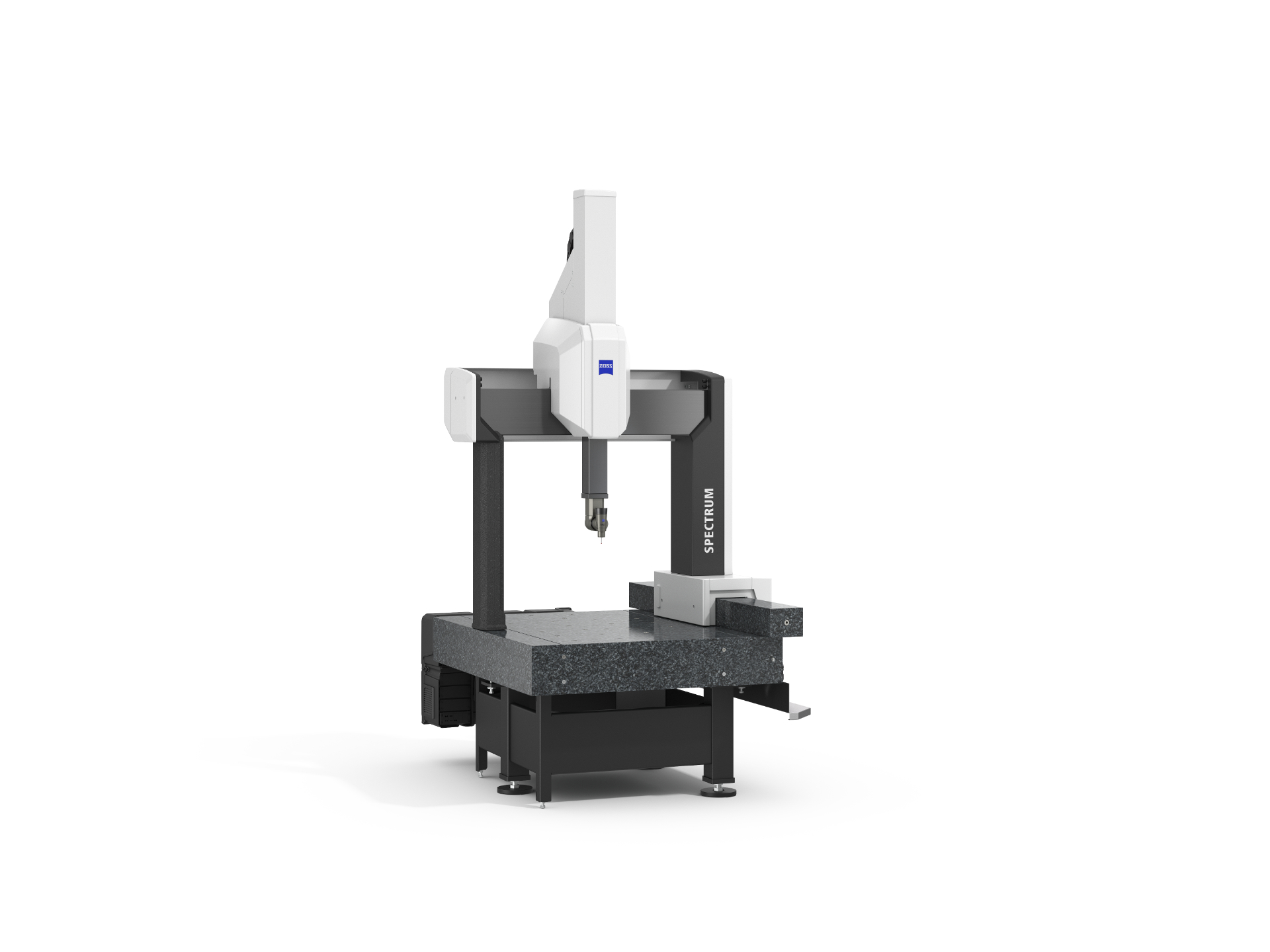

Открийте фамилията ZEISS SPECTRUM

Фамилията ZEISS SPECTRUM е уникална в своя клас. Този портален-тип координатни измервателни машини предоставят страхотна точност и гъвкавост на сензорите Възползвайте се от авангардна технология, ефективни процеси, активно сканиране, както и високо точни измервателни резултати за различни детайли и приложения. Освен надеждни тактилни измервания, ZEISS SPECTRUM КИМ предлагат и оптично сканиране чрез съвместимостта си с нашия нов лазерен скенер ZEISS LineScan One. Оптичното сканиране е акцент в този клас, с отлично съотношение цена-ефективност.

  • ZEISS SPECTRUM

    Тактилно и оптично сканиране
    ZEISS SPECTRUM

    Новата ZEISS SPECTRUM предлага тактилно сканиране с различни сензори, както и оптично сканиране с LineScan One. ZEISS SPECTRUM сега идва с по-добра точност и измервателен обхват увеличен с 200 mm

    Научете повече

  • ZEISS SPECTRUM verity

    Активно сканиране с ZEISS VAST XT gold

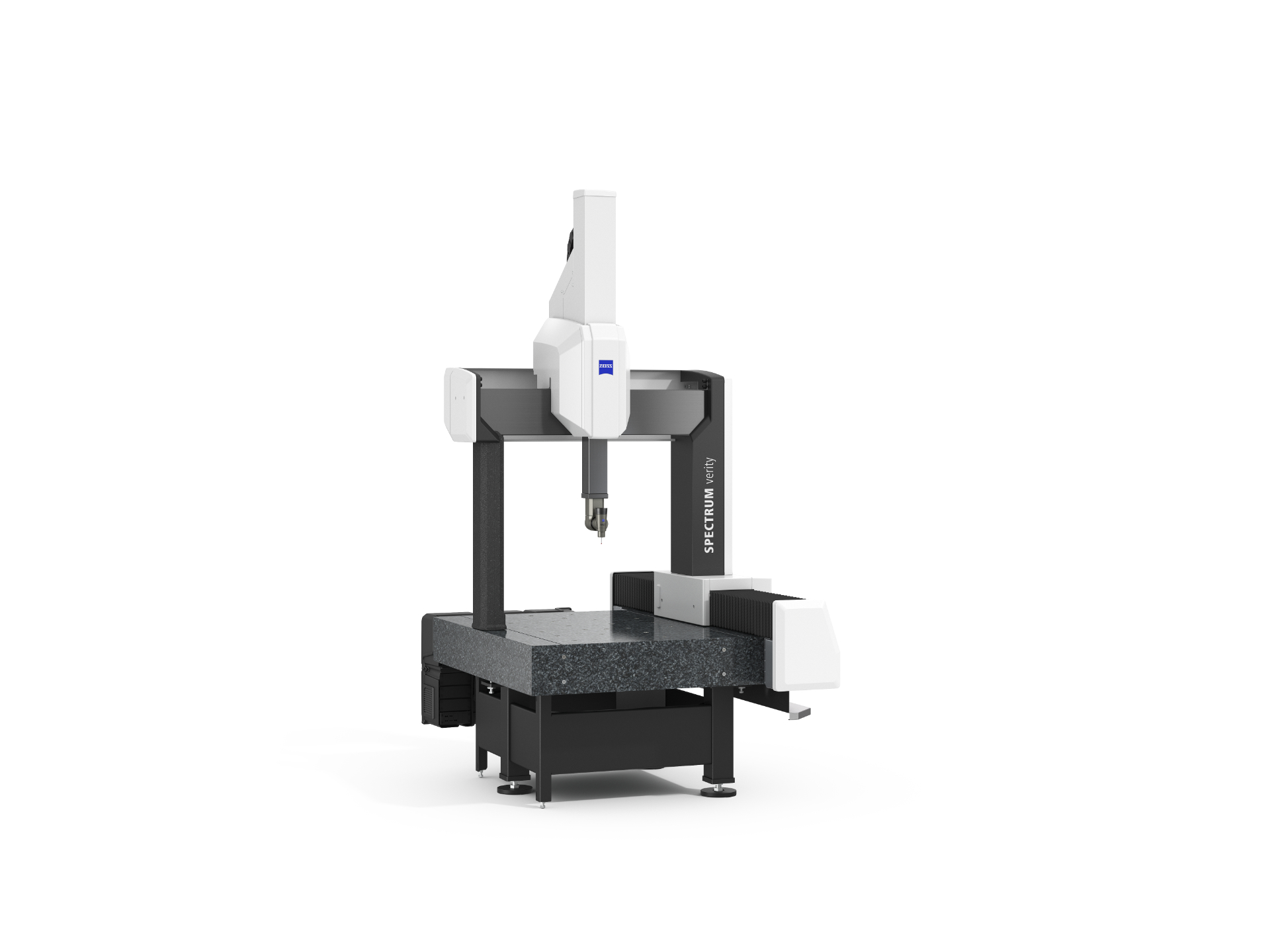

    ZEISS SPECTRUM verity

    ZEISS SPECTRUM verity предоставя стойности с по-добра точност и по-голяма гъвкавост на сензорите включително ZEISS VAST XT gold. С този сензор ZEISS SPECTRUM verity предлага активно сканиране, което значи бързо и прецизно сканиране с максимална гъвкавост.

    Научете повече

Ползи

Фамилията ZEISS SPECTRUM предлага най-доброто съотношение цена-ефективност и решения, адаптирани към вашите нужди - независимо дали измерване на единични точки, режим на сканиране, RDS за сложни структури или оптично измерване Това дава възможност за лесно вземане на решения въз основа на приложението,.

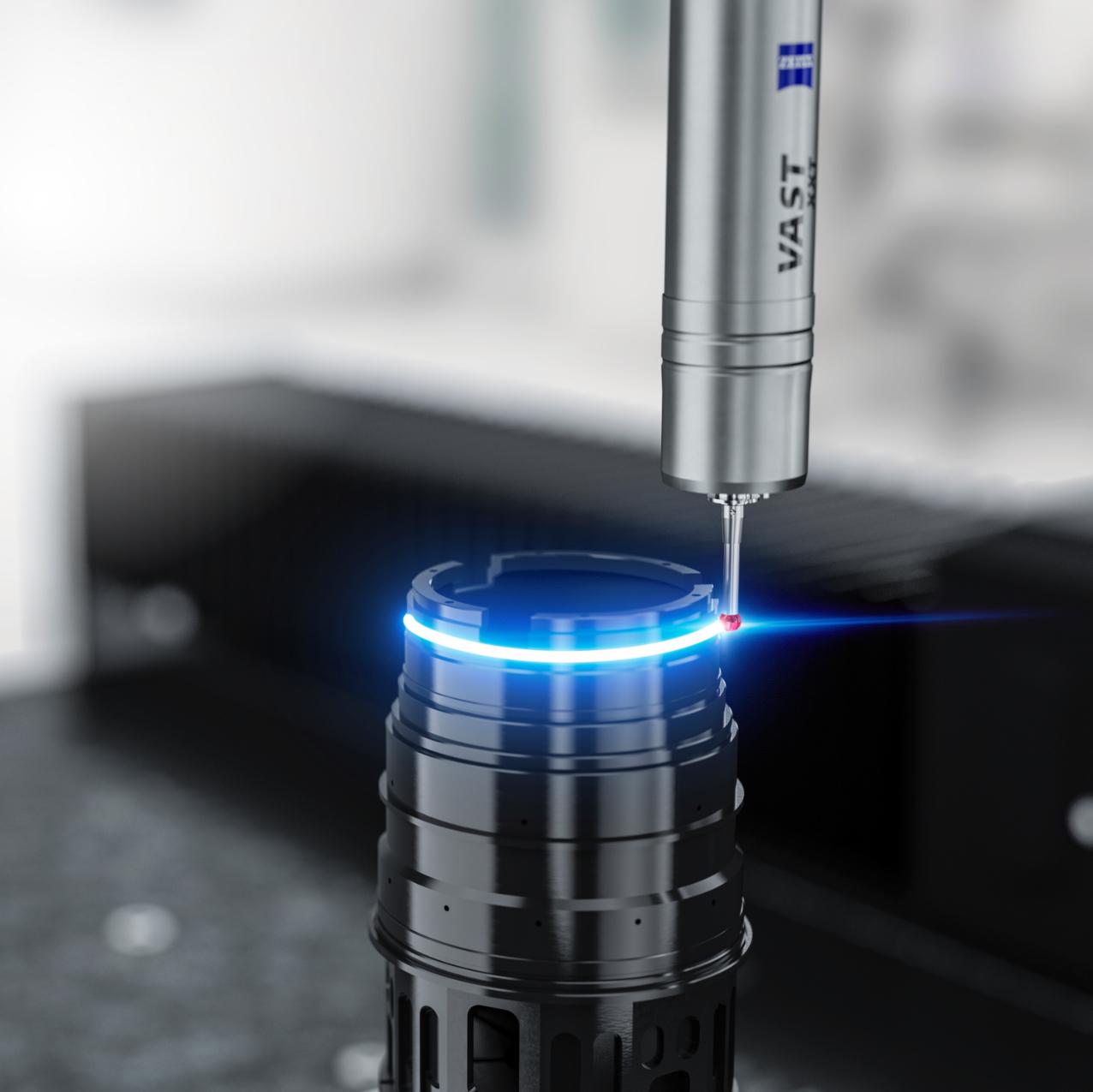

Технология на сканиране, на която може да се доверите

Технология на сканиране, на която може да се доверите

ZEISS SPECTRUM предоставя най-високата ефективност в своя клас. Чрез сканиране на множества от единични точки, грешките от измерване на единични точки се елиминират и се постига по-висока сигурност на резултатите.

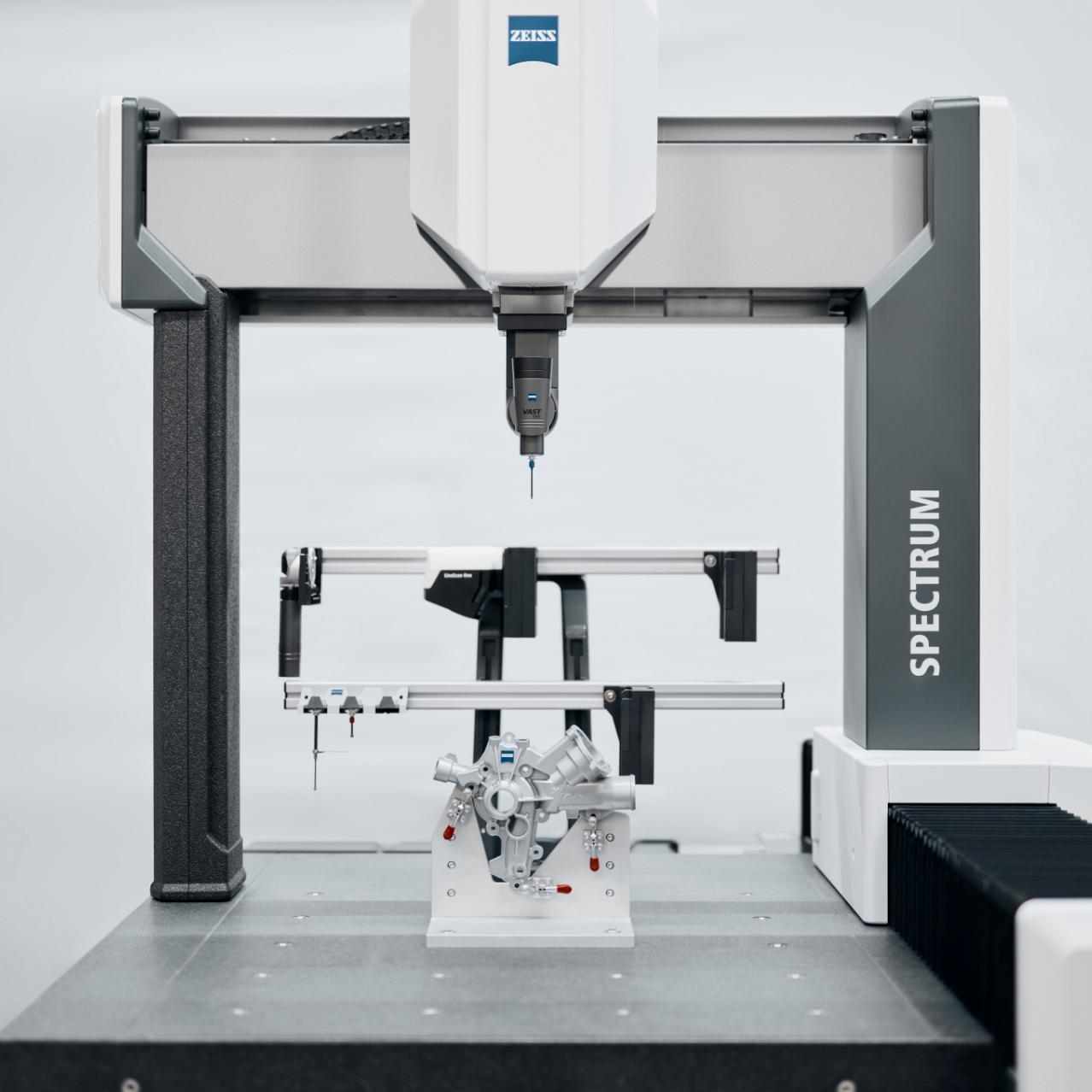

Тактилно и оптично сканиране

Тактилно и оптично сканиране

С новия лазерен скенер LineScan One, ZEISS SPECTRUM предлага тактилно и оптично в една система. Двойните възможности за сканиране позволяват по-висока ефективност за растящото търсене на геометрично сложни детайли.

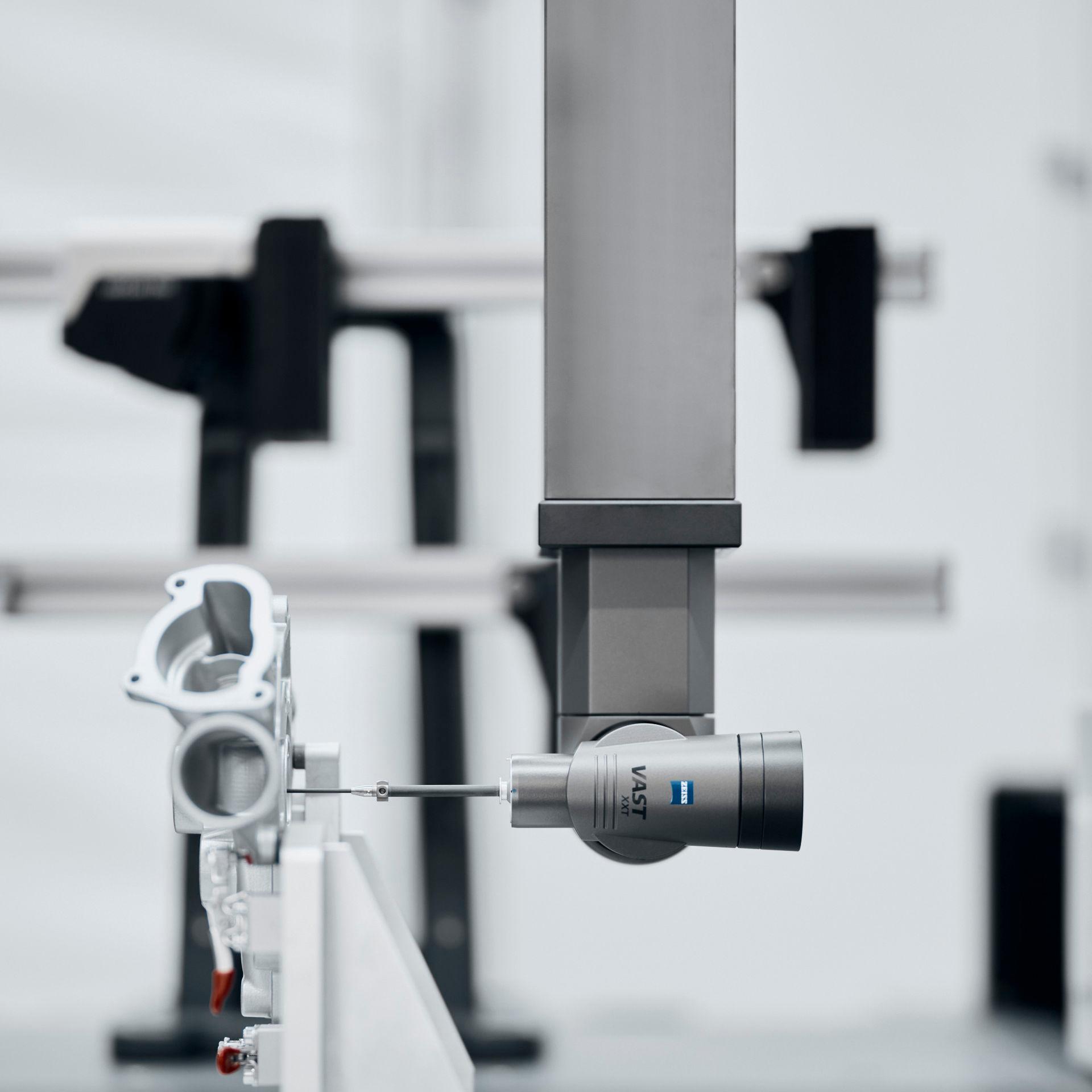

Компактен отпечатък и оптимален измервателен обем

Компактен отпечатък и оптимален измервателен обем

Компактният отпечатък от 2.2 m2 (включително допълнителната кутия с контролера) оставя повече пространство в измервателната стая. Нещо повече, компактният дизайн на новия сензор заема 30% по-малко измервателно пространство.

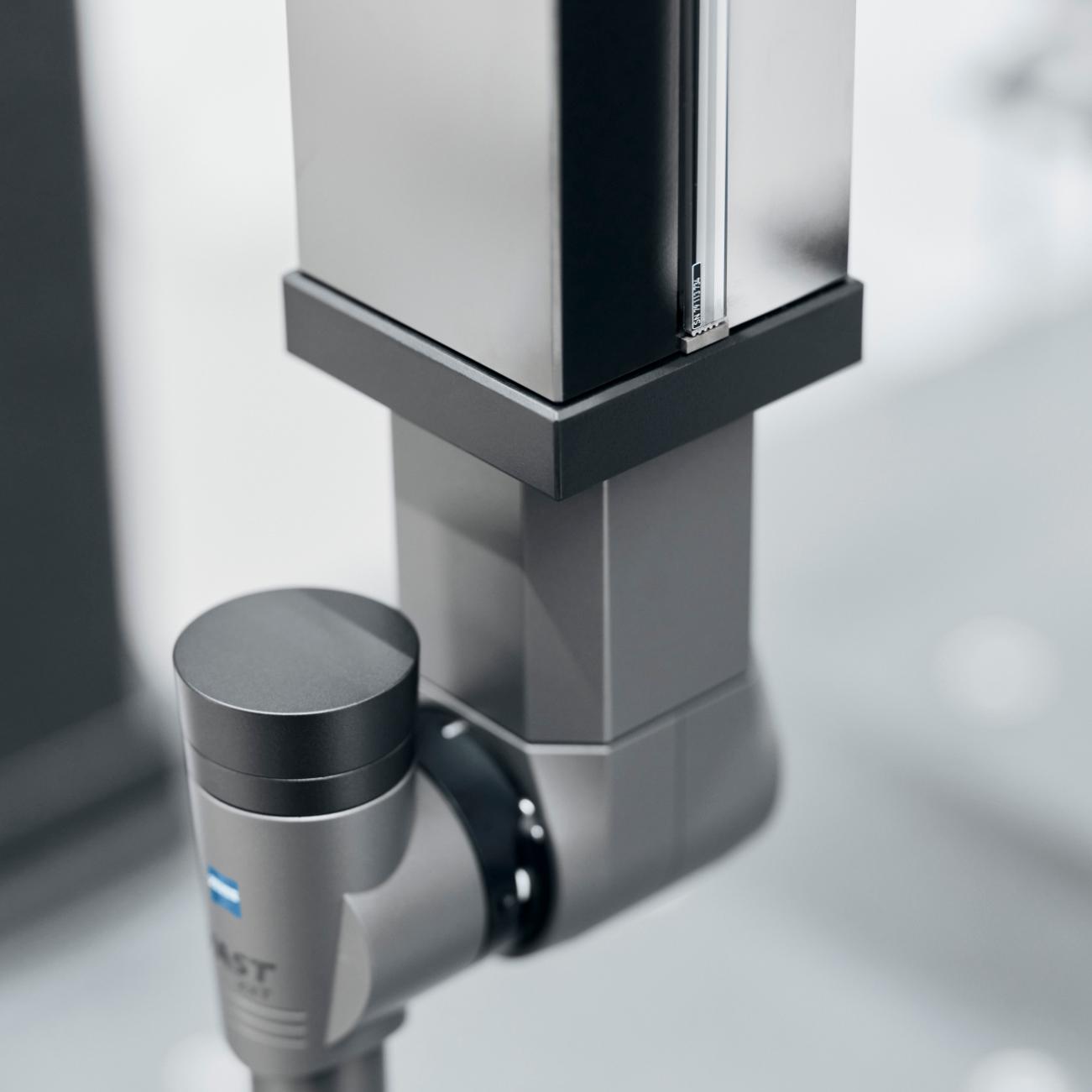

Стабилност и надеждност на системата

Стабилност и надеждност на системата

ZEISS SPECTRUM е снабден със стъкло-керамични скали с практически нулево разширение в голям температурен диапазон. По-твърда рамка на основата и триножна конструкция предлагат перфектно пренасяне на сили и сеизмична защита

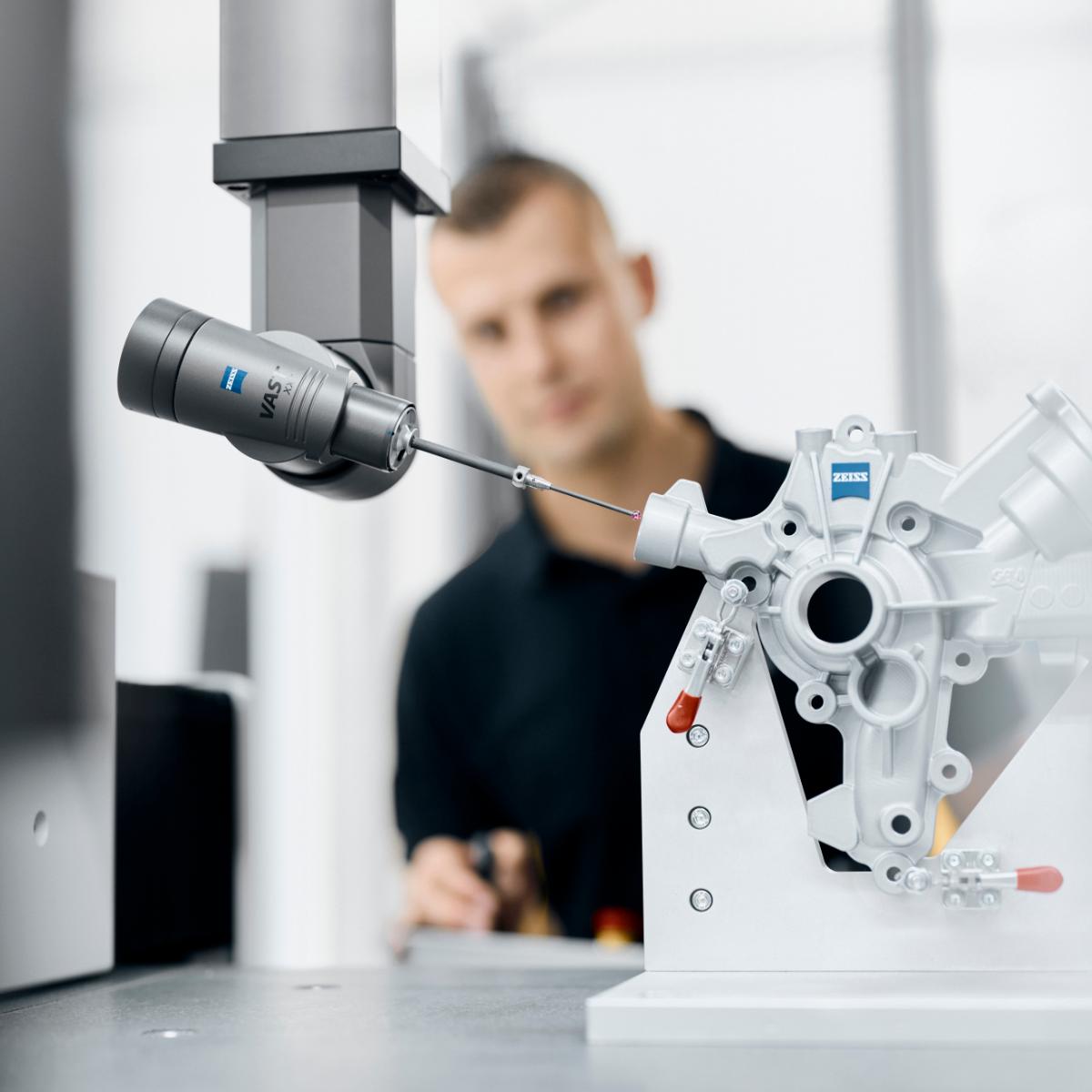

Гъвкавост и ефективност

Гъвкавост и ефективност

Стъпката от 5° по оси А и В на ZEISS SPECTRUM позволява 5 184 възможни позиции; стъпката на ZEISS SPECTRUM verity’ от 2,5° постига 20 736 позиции. С CAA времето за пълна квалификация е само 12 минути.

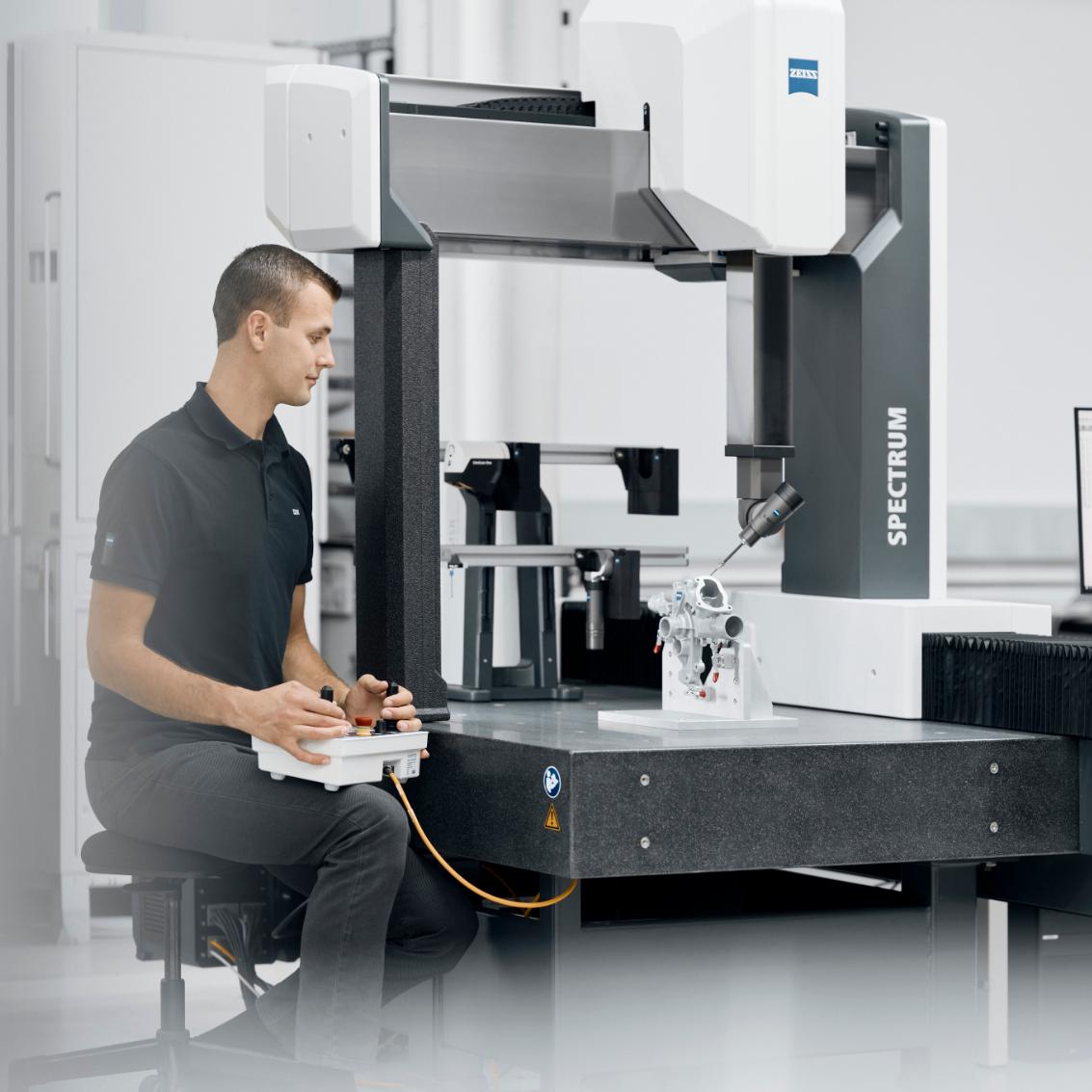

Ергономичност и разполагаемост

Ергономичност и разполагаемост

Операторът на машината има предимството на ергономична работна поза пред КИМ Намалената обща височина и заемана площ на ZEISS SPECTRUM допълнително допринасят за ергономични работни условия.

Техническо сравнение

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Тип

Портална КИМ в измервателна стая

Портална КИМ в измервателна стая

Размери

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Съвместими сензори

RDS-CR5-CAA / VAST XXT TL3 / TL1br/> RDS-CR5-CAA / VAST XXT TL3 Compact design​
VAST XXT direct

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Compact design
VAST XT gold
VAST XXT direct / LineScan One

Точност

До: 1.8+L/250

До: 1.7+L/300

Софтуер

ZEISS CALYPSO

ZEISS CALYPSO

Гъвкаво сканиране

ZEISS SPECTRUM е оборудван да бъде идеално пригоден за измерване от малка електроника до големи корпуси в автомобилостроенето
  • Надеждно тактилно и активно сканиране

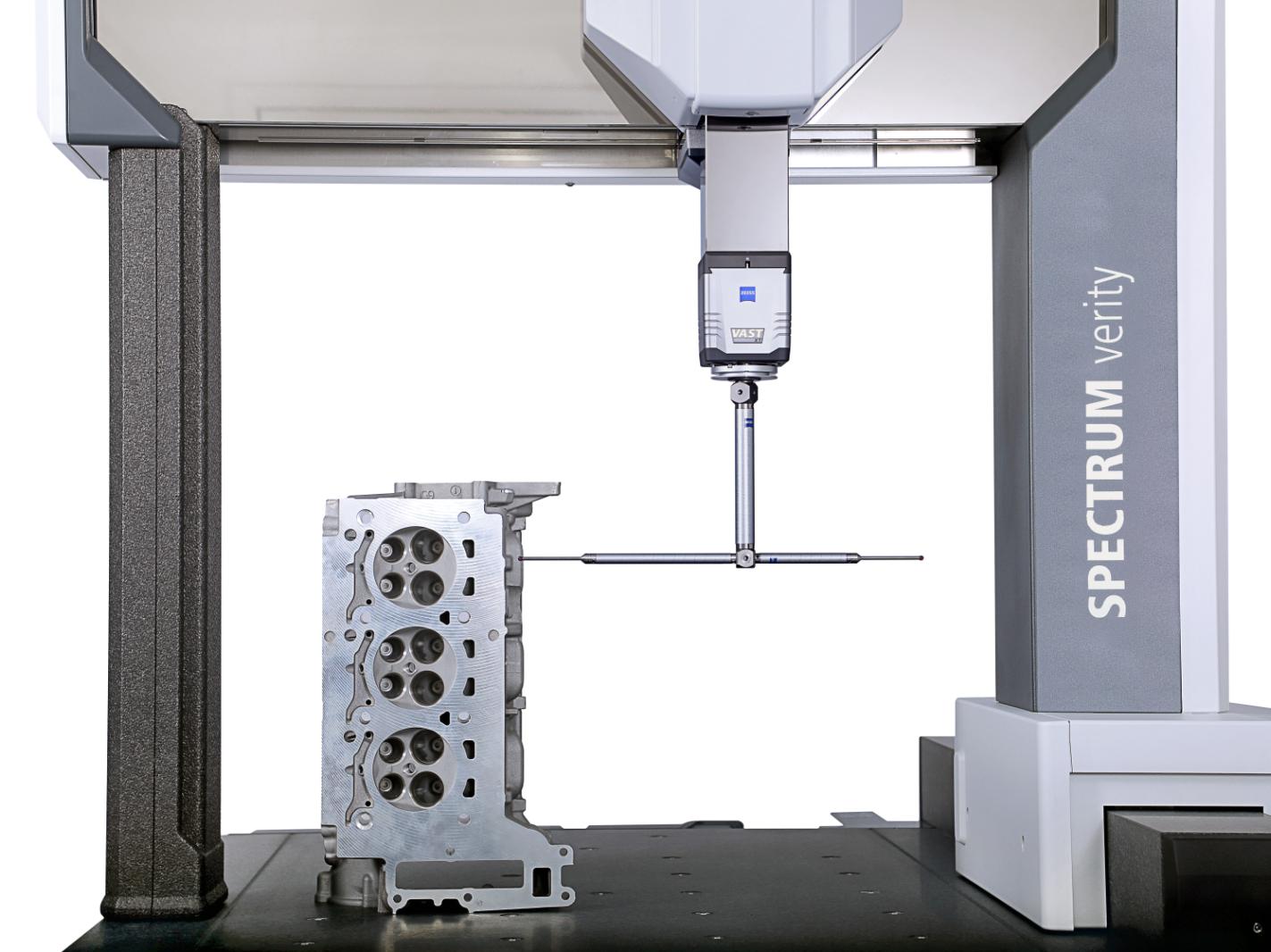

    Надеждно тактилно и активно сканиране

    Технологията за тактилно сканиране от ZEISS предлага чудесна оперативна безопасност, точност и производителност Цели детайли могат да се измерват с едно плавно и непрекъснато движение, с по-високи скорости и елиминиране на влияния от околната среда и събиране на много повече данни.

    Със сензора ZEISS VAST XT gold, ZEISS SPECTRUM verity предлага също и активно сканиране. Тази система използва софтуерно-контролирани електромагнити и силови контролери, които прилагат нетна нулева сила. Този метод постига по-голяма точност с много по-бързи измервателни скорости и е идеален също и за нестандартни геометрии.

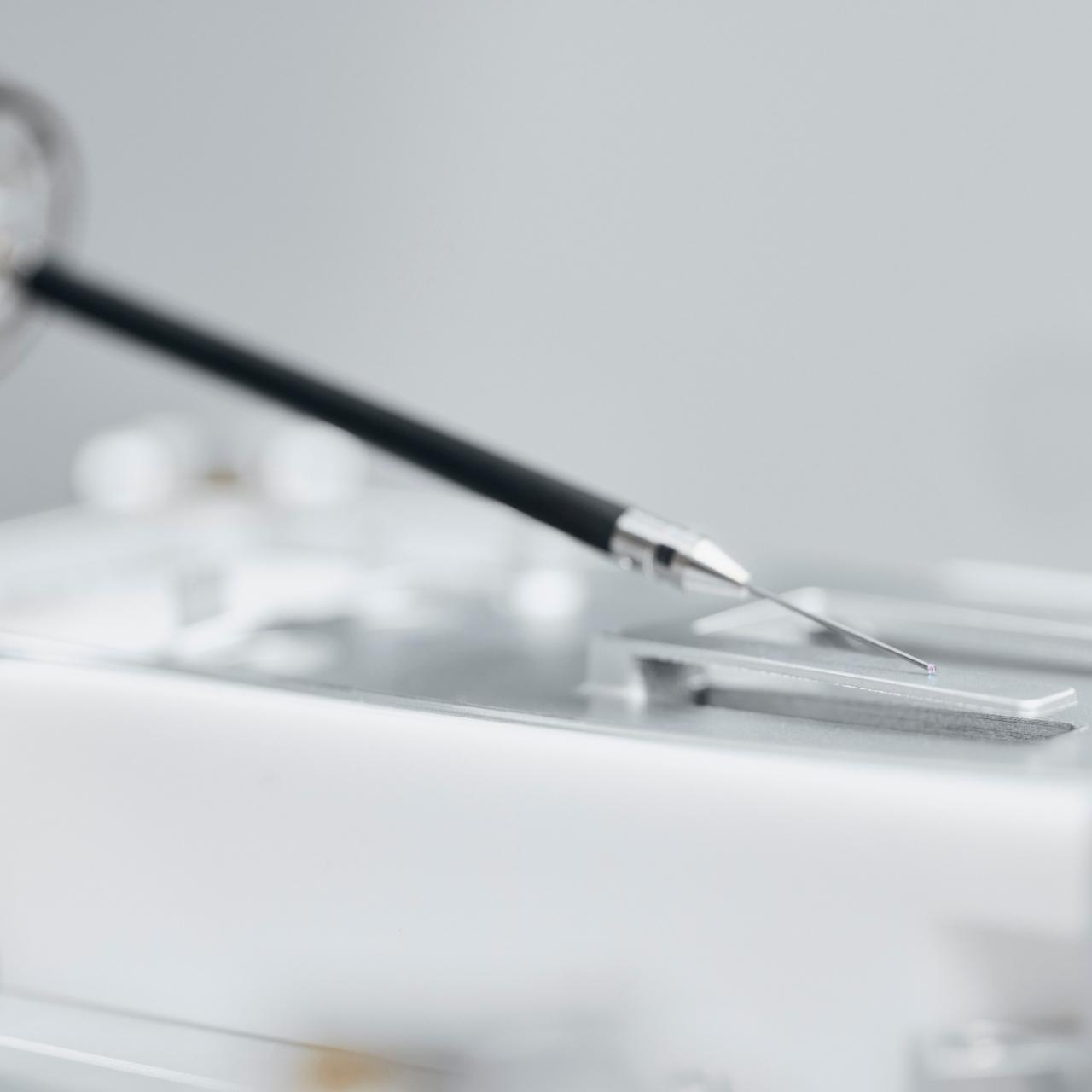

  • Режимът ZEISS SoftTouch Mode със сензора VAST XXT TL1 дава възможност за тактилно измерване на миниатюрен и гъвкав метален детайл без да го огъва.

    ZEISS SoftTouch Mode с VAST XXT TL1

    Режимът на работа ZEISS SoftTouch Mode на сензорите VAST XXT TL1 постига най-доброто тактилно измерване възможно в този клас за много малки структури и лесно огъващ се листов метал. Поради по-малкото огъване на материала, SoftTouch Mode предлага повторяемост, по-висока измервателна скорост и отлична точност за отклоняващи се детайли - и с измерване на единични точки и със сканиране. Клиентите имат възможност да избират между по-висока ефективност и по-висока точност за стандартни и гъвкави детайли. Прецизните и бързи резултати намаляват с до 40% времето на измервателния цикъл.

  • Оптичният сензор ZEISS LineScan One с RDS на ZEISS SPECTRUM.

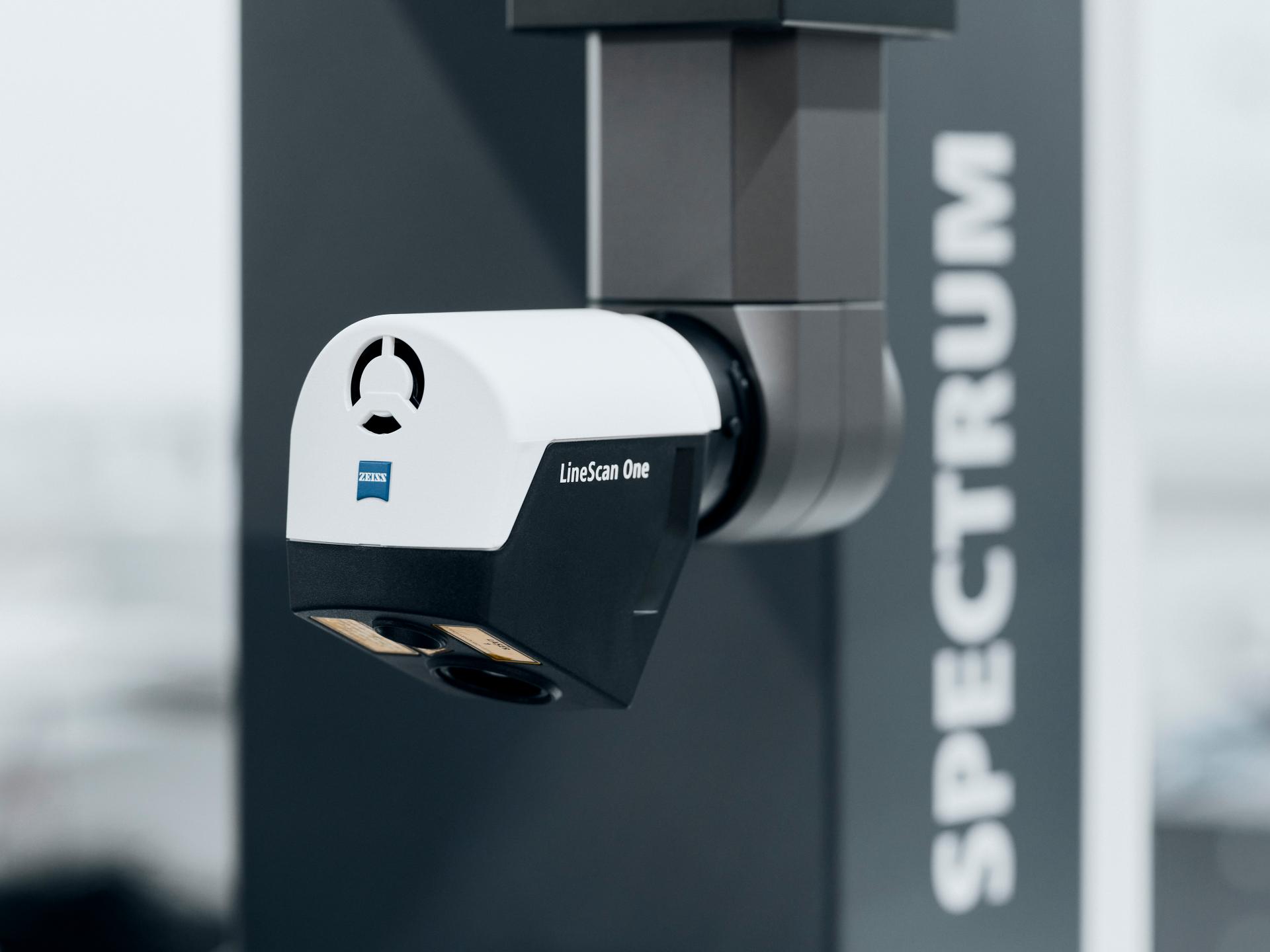

    LineScan One за оптично сканиране

    LineScan One е оптичен лазерен сензор с триангулация за заснемане на големи облаци с точки с цел сравнение на номинална с реална геометрия Опцията за оптично сканиране прави ZEISS SPECTRUM уникален в класа си.

    LineScan One с един поглед:

    • Добро съотношение цена-ефективност
    • Висока точност с 20 микрона
    • Директно интегриран мощен софтуер в ZEISS CALYPSO за един лесен за работа интерфейс и разширени функции в бъдеще (4-осно измерване с ротационна маса)
    • Много бърз с точки в секунда. 232 960

Приложения

  • Индустрия

    С ZEISS SPECTRUM може да измервате индустриални детайли като ЦПУ части, корпуси за аксесоари и механични компоненти.

  • Електроника

    ZEISS SPECTRUM е идеален за сканиране на малка електроника включително конектори, корпуси, средни рамки или тънки фолиа

  • Автомобилна

    В автомобилната индустрия ZEISS SPECTRUM е подходящ з а малки корпуси, щамповани детайли, ЦПУ-обработени компоненти и пластмасови детайли

  • Работилници

    ZEISS SPECTRUM е много подходящ за измерване на производствени компоненти, ламаринени, щамповани и пластмасови детайли
ZEISS CALYPSO

ZEISS CALYPSO софтуер

Софтуер за дименсионална измервателна технология

ZEISS CALYPSO измерва геометрични елементи лесно, бързо и надеждно Програмирате планове за инспекции лесно чрез кликване върху желаните характеристики Трасетата се генерират автоматично и оптимално от софтуера Благодарение на многото опционални разширения ZEISS CALYPSO предлага и правилните инструменти за специални изисквания, например с ZEISS CALYPSO VAST сондиране и ZEISS CALYPSO оптимизатор на палети. Тези функции позволяват извършване на измервания до 25% по-бързо.
