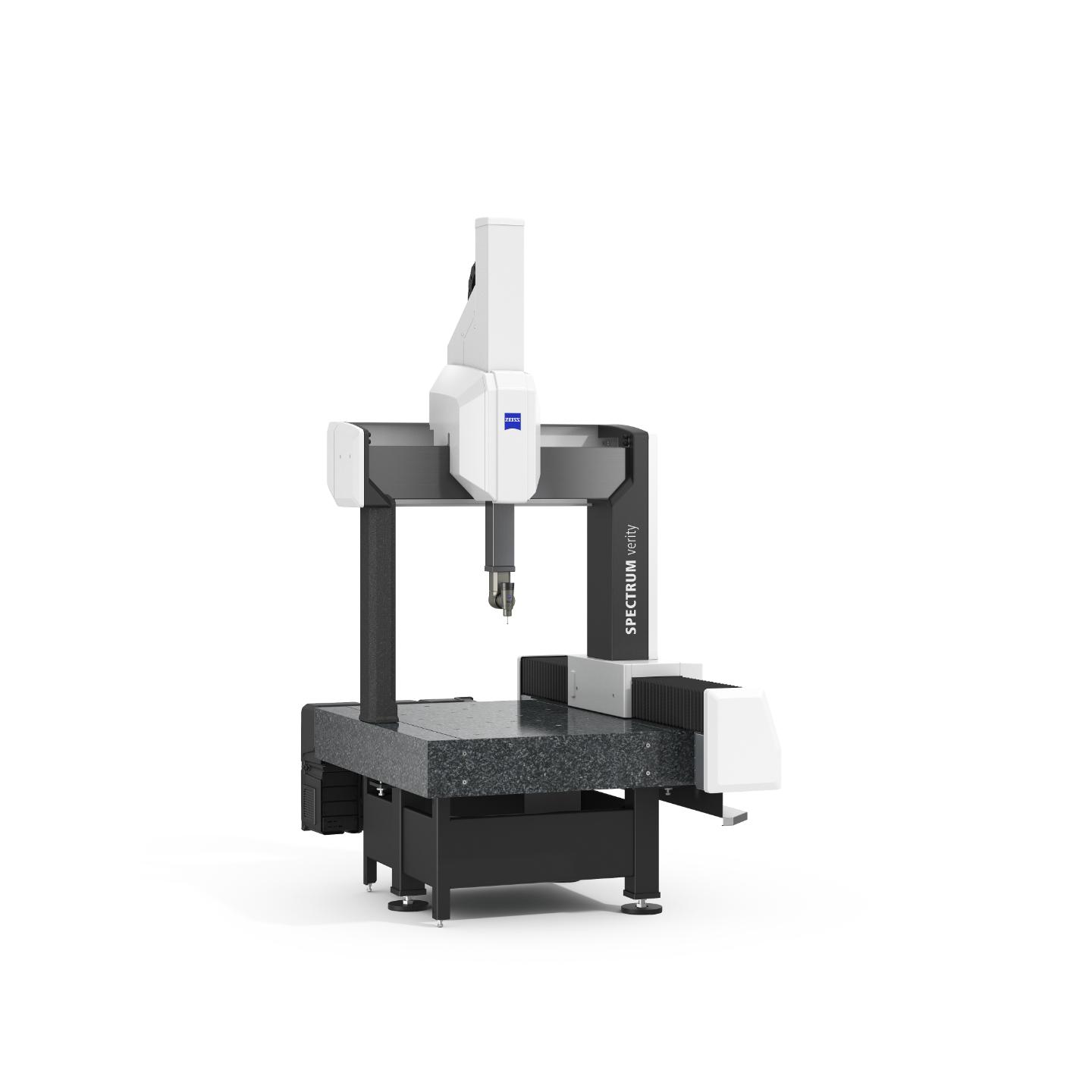

ZEISS SPECTRUM verity

Активно сканиране и голяма точност за надеждни резултати

Тази портален-тип координатна измервателна машина предоставя страхотна точност и гъвкавост на сензорите Възползвайте се от авангардна технология, ефективни процеси, активно сканиране, както и високо точни измервателни резултати за различни детайли и приложения. Освен надеждни тактилни измервания, ZEISS SPECTRUM verity предлага оптично сканиране чрез съвместимостта си с нашия нов лазерен скенер LineScan One. Оптичното сканиране е акцент в този клас, с отлично съотношение цена-ефективност.

  • Тактилно и оптично сканиране
  • Активно сканиране с ZEISS VAST XT gold
  • Режим SoftTouch за повишена ефективност

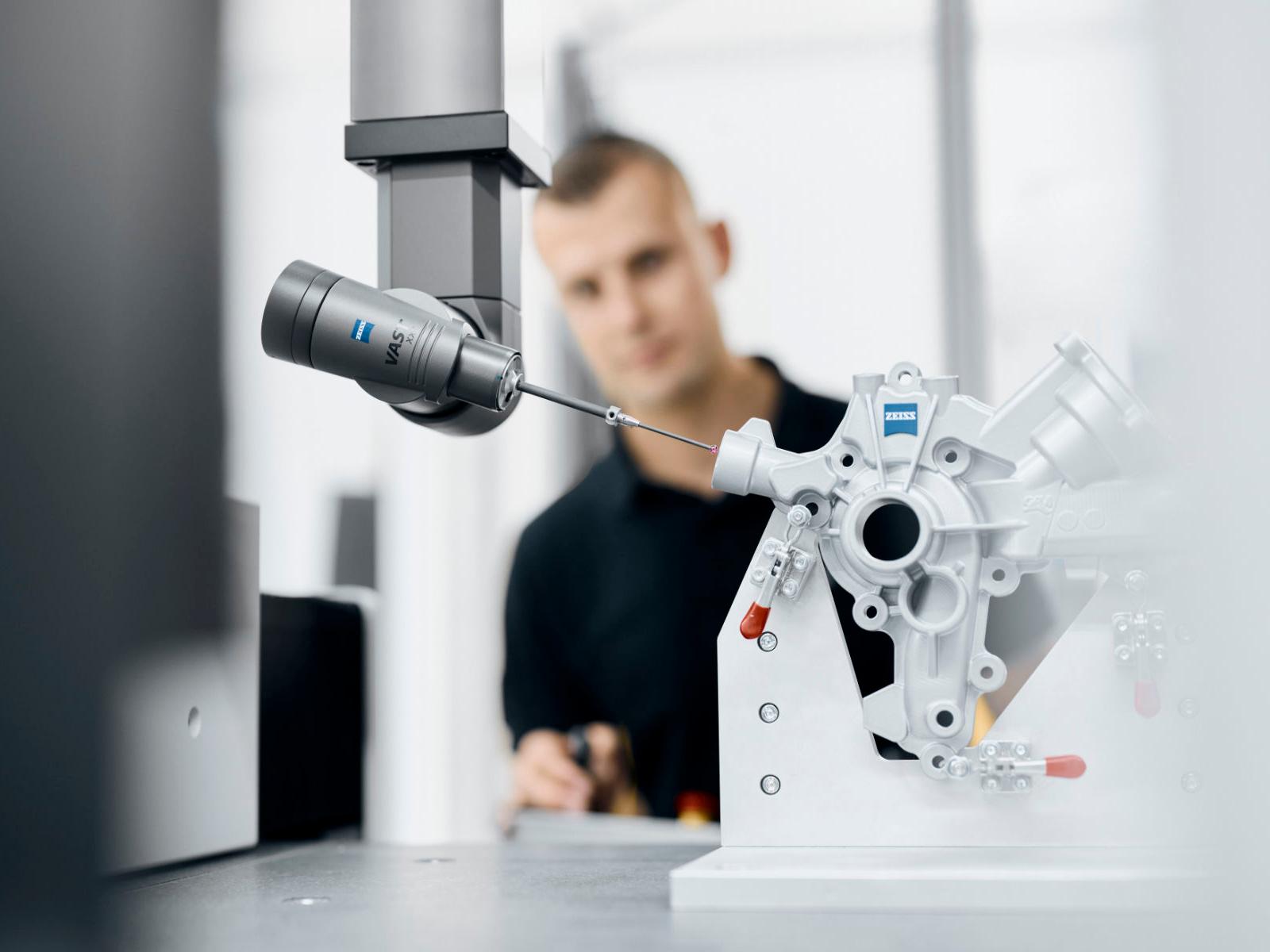

Тактилно измерване

Тактилно измерване с ZEISS Технология на сканиране

ZEISS SPECTRUM verity разполага с авангардни характеристики за тактилно сканиране с по-висока точност Измерванията чрез дискретни единични точки се базират на прогнозирани условия между измерените точки чрез интерполация, което потенциално води до пропуски и значителни отклонения. ZEISS технологията на сканиране, от друга страна, дава възможност за улавяне на хиляди точки данни само за няколко секунди за истински надеждно тактилно осигуряване на качеството. Технологията предлага по-висока оперативна безопасност, точност и производителност в сравнение с измерванията на единични точки. Тъй като цели детайли се измерват с едно гладко и непрекъснато движение, сканирането позволява по-високи скорости, елиминиране на влияния от околната среда и получаване на много повече данни. Това води до бързи и надеждни резултати, които са жизнено важни за производството.

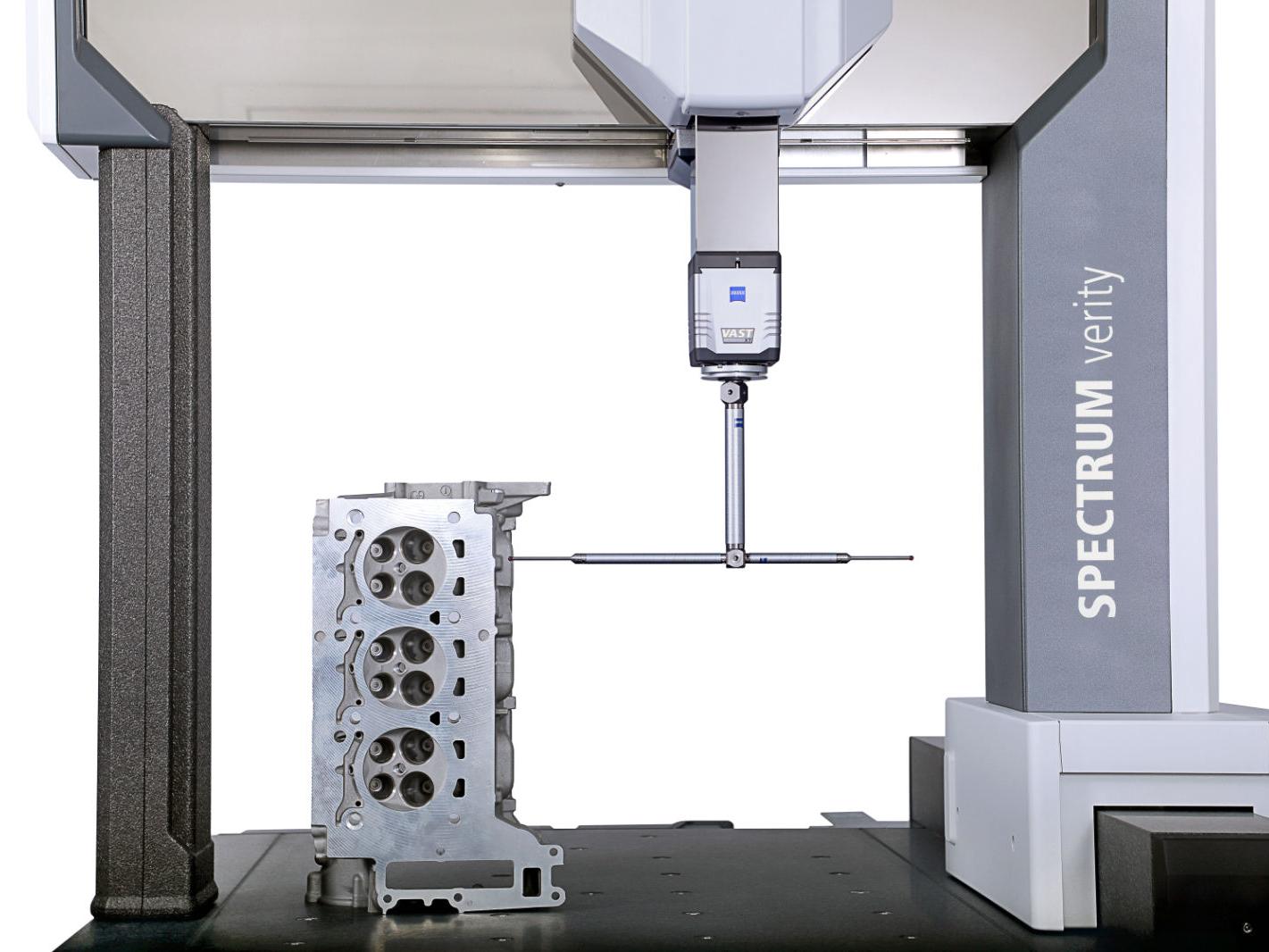

Активно сканиране

Активно сканиране с ZEISS VAST XT gold

Със сензора ZEISS VAST XT gold ZEISS SPECTRUM verity предлага активно сканиране с персонализиране на измервателната сила - за бързо и активно сканиране с максимална гъвкавост. Системите за активно сканиране използват софтуерно-контролирани електромагнити с нулева нетна сила. Активната система следи отклоненията в реално време и коригира измервателната сила върху стилуса така, че да остава възможно най-ниска и постоянна независимо от неговата дължина, тегло, позиция или центриране. Този метод постига по-голяма точност с много по-бързи измервателни скорости и е идеален също и за нестандартни геометрии.

Направете следващата крачка към надеждност на процесите и продуктивност

ZEISS SPECTRUM е решението за голяма надеждност и ефективност. Дали оптимизирано време на работа, температурна устойчивост, пригодност за различни комбинации от стилуси или бърза и лесна инсталация: С ZEISS SPECTRUM verity получавате най-доброто за вашата инвестиция.
  • Икономичност

    RDS сензор с интегрирана CAA (компютърна точност) намалява времето за работа, а компактният дизайн на сензора значително увеличава наличния измервателен обем на машината.
  • Съобразено с вашите нужди

    ZEISS SPECTRUM verity идва в различни пакети, за измерване на единични точки, сканиращ режим или с RDS за сложни структури, както и оптични измервателни решения. Това дава възможност за лесно вземане на решения въз основа на приложението,.
  • Гъвкавост чрез сензори

    VAST XT gold дава възможност да измерите по-сложни характеристики с дължини на стилуса до 500mm, което прави КИМ подходяща за повече приложения; VAST XXT е подходящ за множество комбинации на стилуси (напр. странична звездообразна сонда до 65 mm), позволявайки ви да измервате по -сложни характеристики с една конфигурация стилуси

  • Здравина и надеждност

    ZEISS SPECTRUM е най-стабилната и надеждна КИМ в своя клас. Стъклокерамичните скали са температурно стабилни, без линейно удължение за широк диапазон температури, без необходимост от температурни сензори за компенсация. По-твърда рамка на основата и триножна конструкция предлагат перфектно пренасяне на сили и сеизмична защита
  • Подобрена продуктивност

    ZEISS SPECTRUM verity се отличава с висока скорост на сканиране с VAST XT gold без компромис с точността Режимът SoftTouch допълнително увеличава точността, повторяемостта и измервателната скорост за дефектни детайли.

  • По-малко подготвителна работа

    Изключително бързата и лесна инсталация на ZEISS SPECTRUM verity намалява разходите и улеснява бърз старт на системата

Технически данни

ZEISS SPECTRUM verity

Тип

Портална КИМ в измервателна стая

Размери

7/7/6;7/10/6
9/12/6; 9/18/6

Съвместими сензори

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Compact design
VAST XT gold
VAST XXT direct

Точност

До: 1.7+L/300

Софтуер

ZEISS CALYPSO

Ъглови позиции

Стъпка ъгъл 2,5 градуса
20 736 възможни позиции

Оптични сензори

ZEISS LineScan One
Не е възможно за SPECTRUM verity с активен сензор

Опции

ZEISS SoftTouch режим
Не е възможно за SPECTRUM verity с активен сензор

Приложения

  • Индустрия

    С ZEISS SPECTRUM може да измервате индустриални детайли като ЦПУ-обработени детайли, корпуси за аксесоари и механични компоненти.

  • Електроника

    ZEISS SPECTRUM е идеален за сканиране на малка електроника включително конектори, корпуси, основни рамки или тънки фолиа

  • Автомобилостроене

    В автомобилната индустрия ZEISS SPECTRUM е подходящ з а малки корпуси, щанцовани детайли, ЦПУ-обработени компоненти и пластмасови детайли
  • Цехове

    ZEISS SPECTRUM е много подходящ за измерване на производствени компоненти, ламаринени, щанцовани и пластмасови детайли

Сензори и големини

ZEISS SPECTRUM verity отваря света на активното сканиране за повече надеждност, стабилност, ефективност и гъвкавост на вашата КИМ

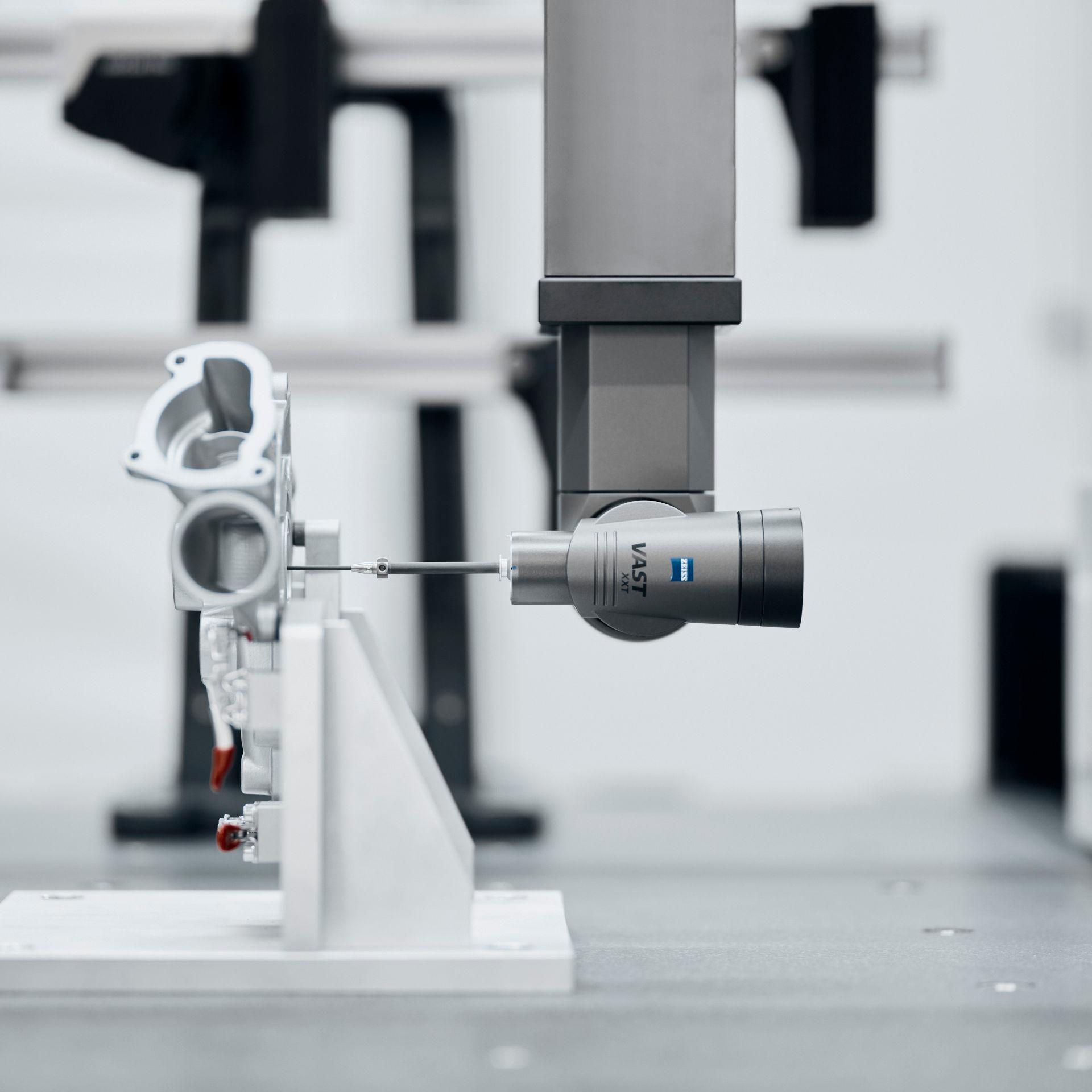

ZEISS SPECTRUM verity с ZEISS VAST XXT direct

ZEISS SPECTRUM verity с ZEISS VAST XXT в компактен дизайн

За увеличен измервателен обем

Размери:
7/7/6

7/10/6

9/12/6

9/18/6

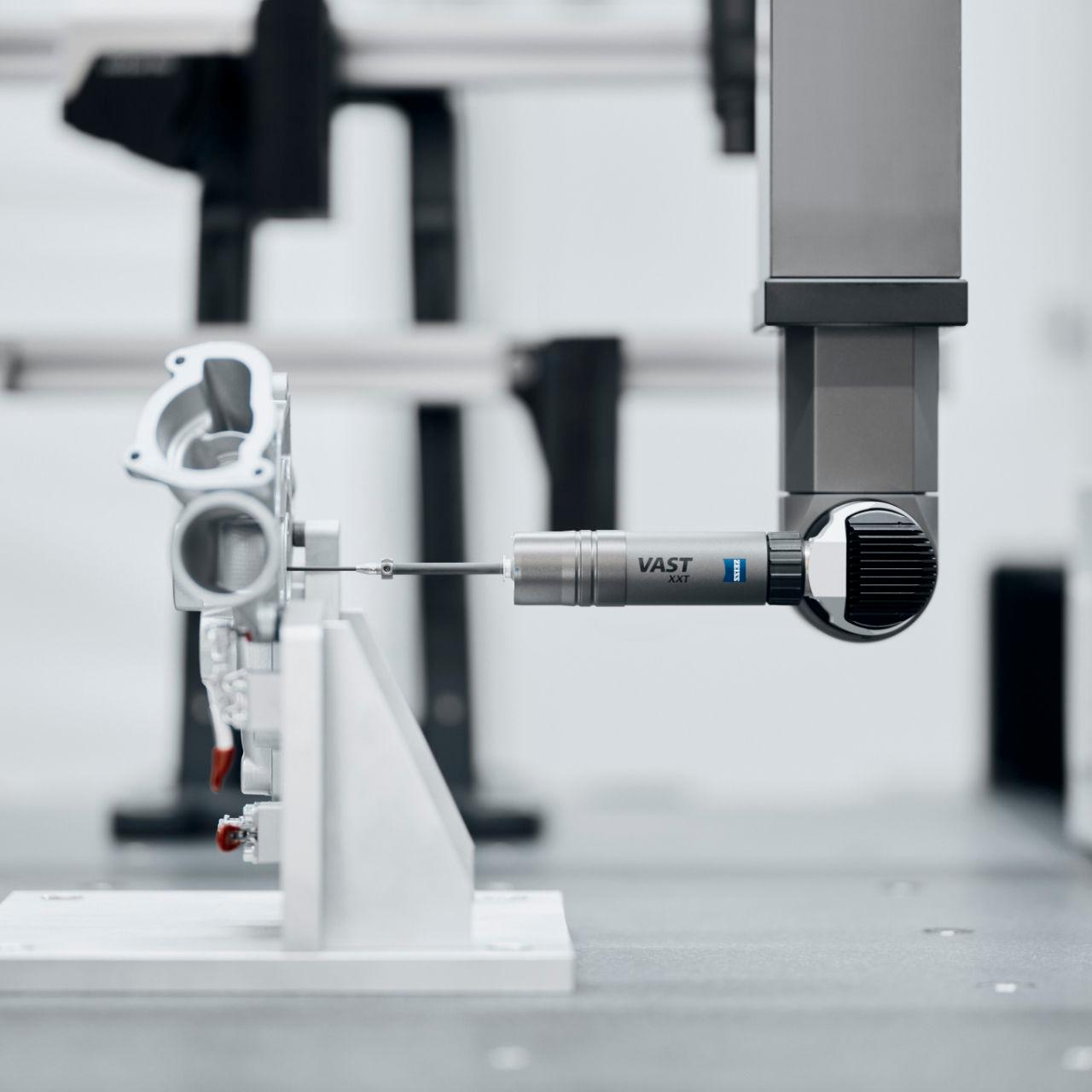

ZEISS SPECTRUM verity с ZEISS RDS C CAA вкл. ZEISS VAST XXT

ZEISS SPECTRUM verity с ZEISS RDS-CR1-CAA вкл. ZEISS VAST XXT

За сложни детайли с множество ъглови позиции

Размери:
7/7/6

7/10/6

9/12/6

9/18/6

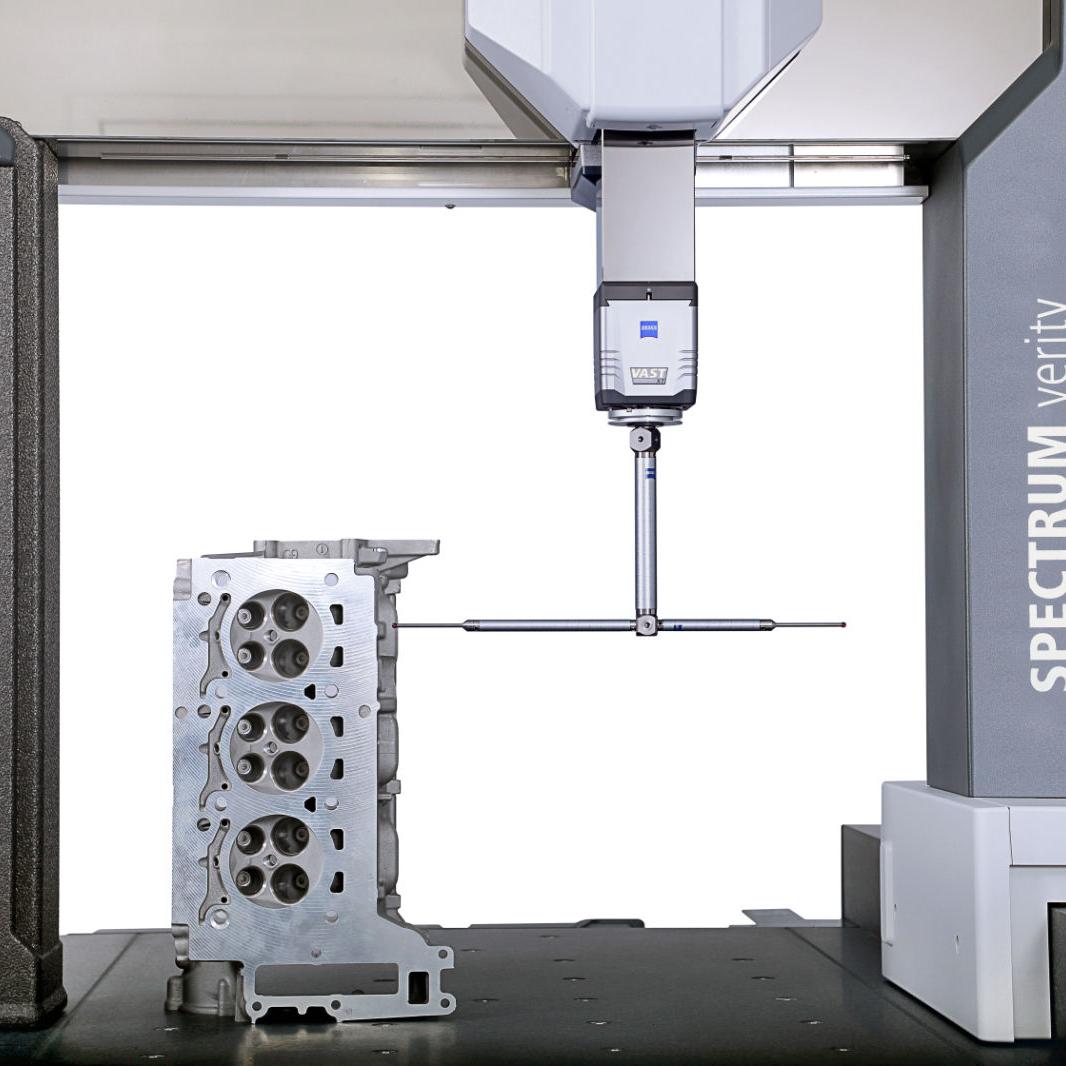

ZEISS SPECTRUM verity с ZEISS VAST XT gold

ZEISS SPECTRUM verity с ZEISS VAST XT gold

За активно сканиране

Размери:
7/7/6

7/10/6

9/12/6

9/18/6

  • ZEISS CALYPSO софтуер

    Софтуер за дименсионална измервателна технология

    ZEISS CALYPSO измерва геометрични елементи лесно, бързо и надеждно Програмирате планове за инспекции лесно чрез кликване върху желаните характеристики Трасетата се генерират автоматично и оптимално от софтуера Благодарение на многото опционални разширения ZEISS CALYPSO предлага и правилните инструменти за специални изисквания, например с ZEISS CALYPSO VAST сондиране и ZEISS CALYPSO оптимизатор на палети. Тези функции позволяват извършване на измервания до 25% по-бързо.
