ZEISS PRISMO
Фамилия ZEISS PRISMO

ZEISS PRISMO

Универсалната КИМ

С грешка при измерване на дължина от 0.9 + L/350 µm, ZEISS PRISMO е флагманът измежду ZEISS КИМ и синоним на прецизно измерване Той постига надеждни и възпроизводими резултати при високи измервателни скорости

  • Компютърно-дефинирана точност (CAA) за максимална прецизност
  • ZEISS VAST Performance пакет за по-бързи измервания
  • Разнообразие на сензори благодарение на технологията на мулти-приложната сензорна система (ZEISS mass)
  • Икономии на време и разходи с ZEISS Articulating Stylus

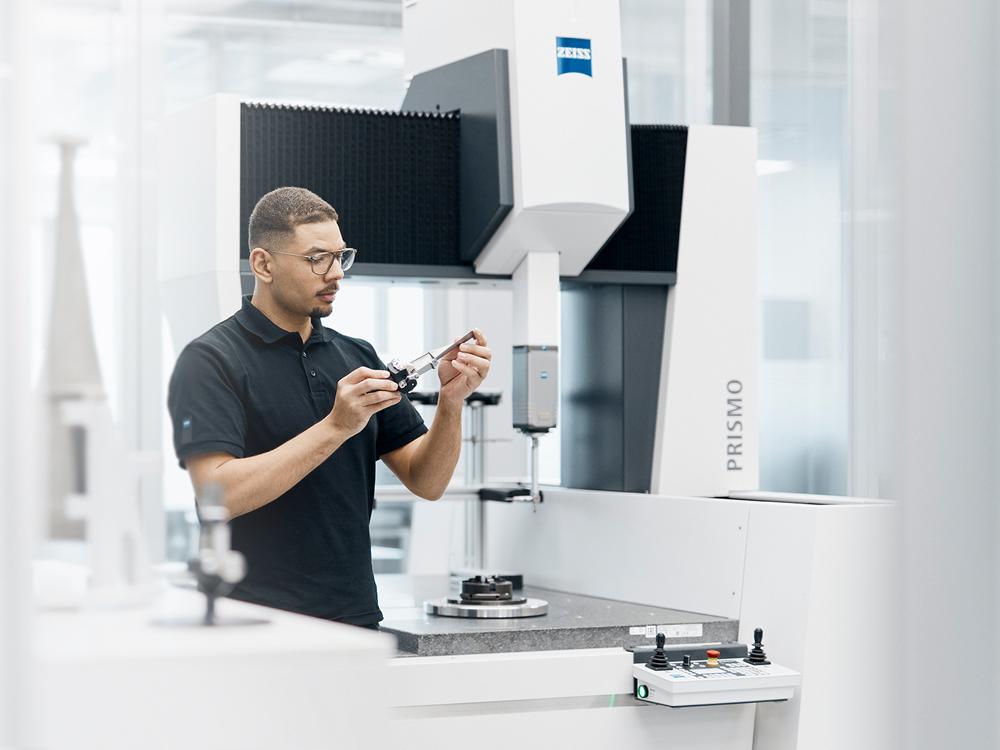

Компютърно-дефинирана точност (CAA)

Гарантирани отлични резултати
Компютърно-дефинираната точност (CAA) коригира всички статични и динамични влияния върху устройството за постигане на максимална точност по време на високоскоростно сканиране По-бързото калибриране и доказана дългосрочна стабилност на концепцията гарантират по-добра икономическа ефективност

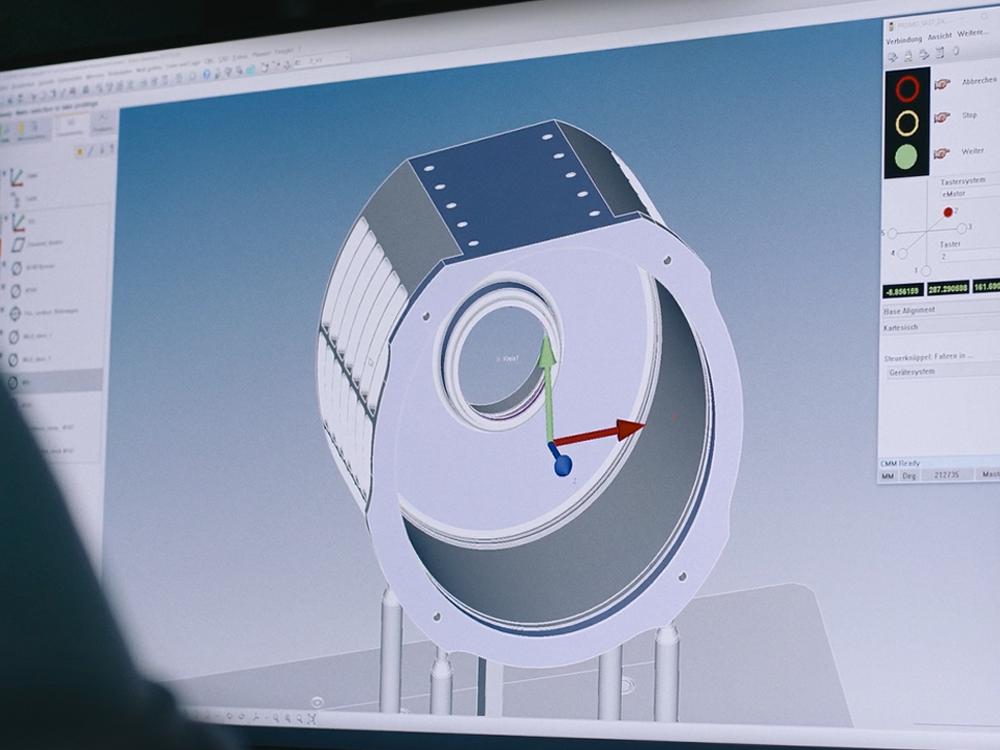

Пакет ZEISS VAST Performance

За максимална продуктивност

Пакетът ZEISS VAST Performance се състои от ZEISS VAST Navigator и ZEISS FlyScan. ZEISS VAST Navigator използва автоматично генерирани измервателни стратегии за скъсяване на трасето на движение при запазване на точността и избиране на оптималните параметри на сканиране. С FlyScan могат да се измерват прекъснати контури без загуба на скорост или точност, с намаляване на времето за измерване с до 70% в сравнение с използването на стандартно програмиране със стандартен избор на параметри.

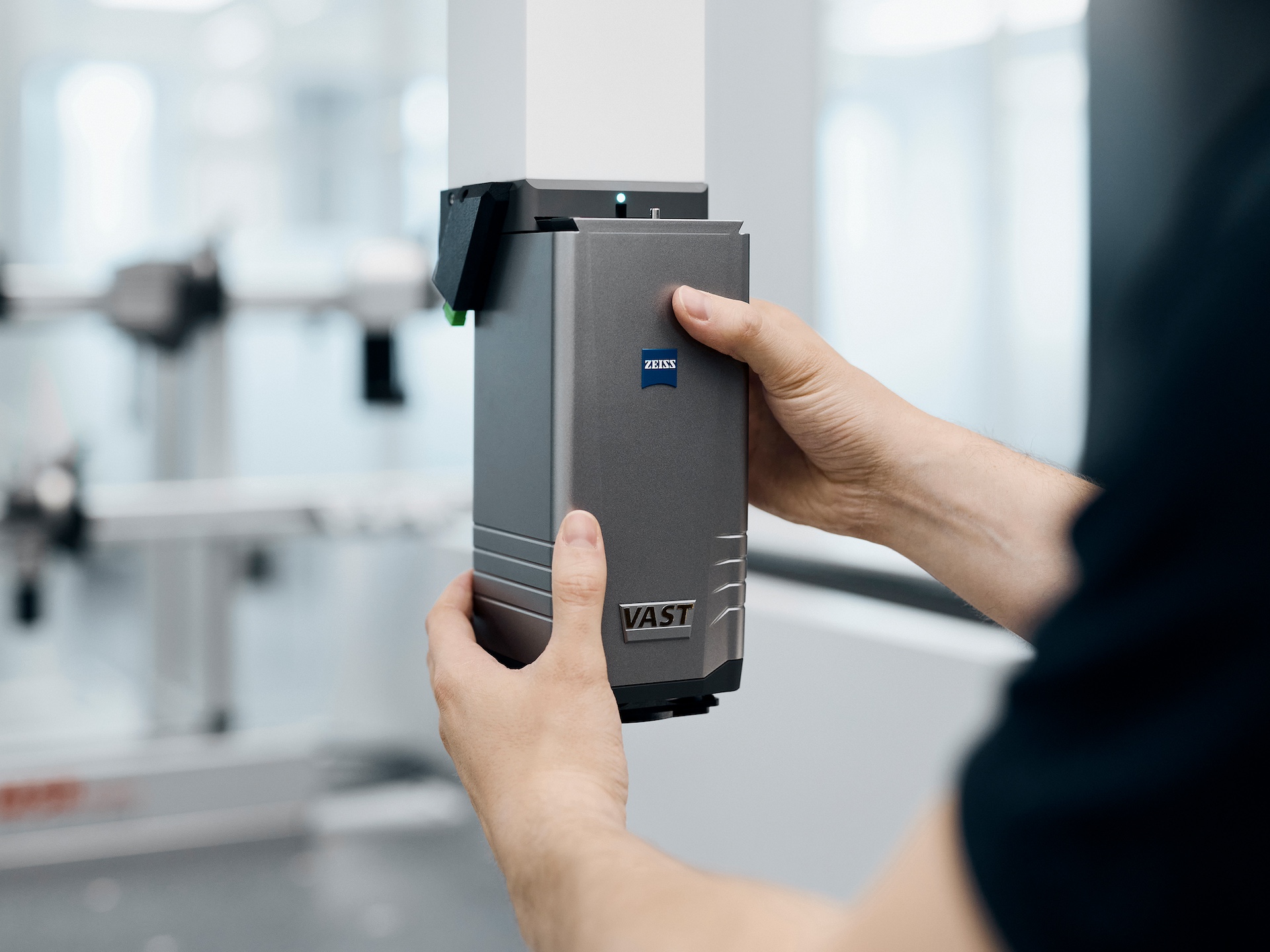

Технология на мулти-приложна сензорна система (ZEISS mass)

Технология на мулти-приложна сензорна система (ZEISS mass)

Максимална гъвкавост чрез разнообразие на сензори

ZEISS PRISMO е оборудвана с технологията ZEISS mass като стандарт. Следователно КИМ е съвместима с широка гама сензори на ZEISS за да може да изпълнява разнообразни измервателни задачи - оптични или тактилни - на една и съща машина.

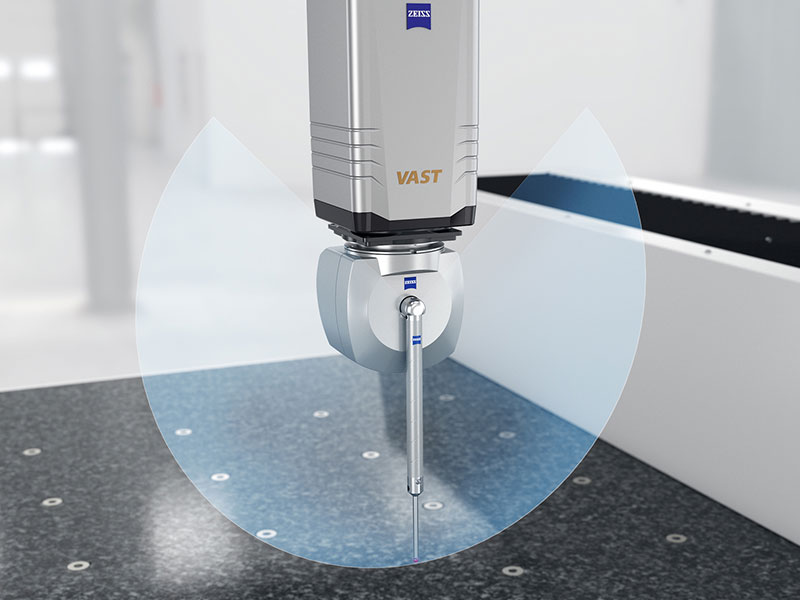

Артикулиращ стилус от ZEISS

Артикулиращ стилус от ZEISS

Икономии на време и разходи

Артикулиращ стилус от ZEISS може да редуцира броя на стилусни комбинации и смени на стилус системи В допълнение, възможно е измерване във всички ориентации - със стилуси с дължина до 200 mm и диаметри на върха от 1 mm. Всяка ъглова позиция между +135 ° и -135 ° може да бъде избирана безстъпково и свободно след калибриране.

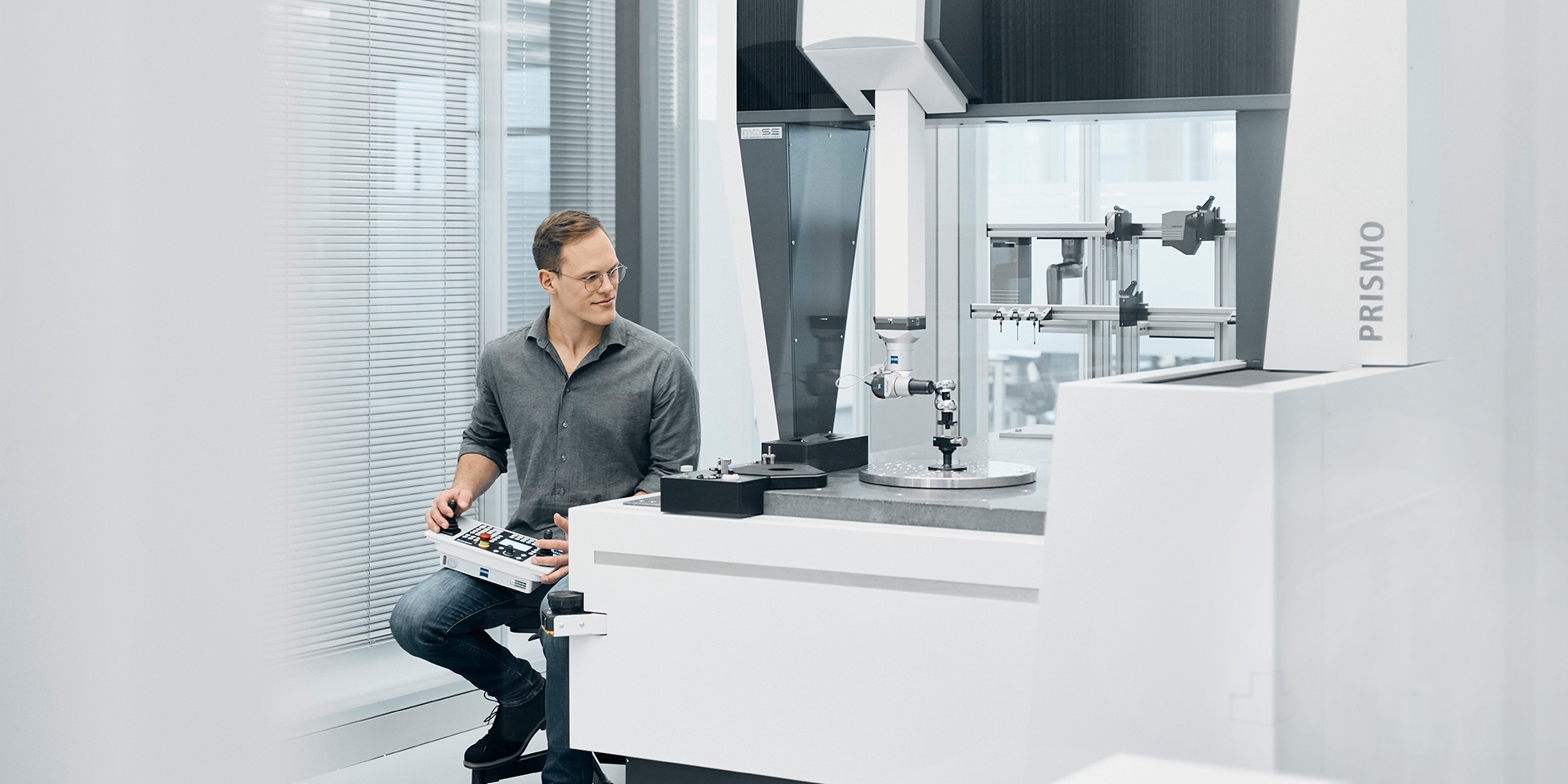

Започва нова ера с ZEISS PRISMO

Повече от само фейслифтинг: Продуктите във фамилията ZEISS PRISMO са изцяло преработени. С множество подобрения, безопасност, икономическа и екологична ефективност, гъвкавост, ергономия и последно, но не по важност, продуктивността достигна изцяло ново ниво. Продуктивността се повиши чрез настройка на параметрите на сканиране и удвояване на скоростта на сканиране (от 150 mm/s на 300 mm/s) В същото време шумът е намален с 34% От енергоспестяващ контролер и контролна конзола с нов дизайн до автоматични предпазни механизми и подобрена съвместимост на сензорите - продуктите във фамилията ZEISS PRISMО са още по-мощни отпреди
Започва нова ера с ZEISS PRISMO ultra
  • Продуктивността се повишава чрез корекция на параметрите на сканиране и общото удвояване на скоростта на сканиране (от 150 mm/s на 300 mm/s). Нови предпазни лазерни скенери също дават възможност за по-бързо измерване от преди - при надеждно спазване на високи стандарти за безопасност, тъй като скенерите автоматично намаляват скоростта когато засекат хора или предмети в безопасната зона. Опцията ZEISS VAST Rotary Table Axis (ZVRA) /ос на ротационна маса/ също осигурява по-висока продуктивност. Дефиниране на оста върху ротационна маса сега отнема само 16 секунди с тази функция - 75% по-кратко време в сравнение със стандартните методи

  • Всички КИМ от фамилията ZEISS PRISMO са сертифицирани от международно признатия немски застраховател за социални злополуки (DGUV). За още по-добра безопасност са въведени допълнителни иновации като например регулируеми странични панели С намаляване на разстоянието между движещите се части до под 4 mm опасността от смачкване също е намалена. Предпазните лазерни скенери работят и около координатната измервателна машина и автоматично намаляват скоростта веднага щом засекат хора или предмети в дефинираната зона.

  • С вградения ZEISS PowerSaver, КИМ автоматично се изключва от захранването, когато не се използва. Потребителите могат да настоят активиране на функцията индивидуално и да дефинират конкретни престои, което намалява разхода на ел. енергия. Новият контролер ZEISS C99m осигурява допълнителни икономии. Той има по-тънък дизайн и намалява консумацията на ел. енергия с 64% в сравнение с предишни модел (във вътрешен сравнителен тест между стария и новия контролер). В допълнение, ZEISS AirSaver прекъсва подаването на сгъстен въздух след предварително зададено време.

  • Контрол от командно табло осигурява лесен мониторинг и оперативност. Когато не се използва, то може удобно да бъде съхранявано в новата поставка Повечето прекъсвачи също се прехвърлени директно от контролера на командното табло. В допълнение - нов капак отпред намалява разстоянието между оператора и измервателния обем, което улеснява оператора при зареждане на тежки компоненти.

  • Технологията ZEISS-mass позволява голямо разнообразие от сензори с ZEISS PRISMO. Благодарение на новия контролер ZEISS C99m сега КИМ е съвместима с двa допълнителни сензора: ZEISS ROTOS (сензор за грапавост) и ZEISS LineScan (оптичен сензор), за още повече оперативна гъвкавост.

По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO

В сърцето на всяка машина е консумацията на енергия, която играе ключова роля в активната фаза на ползване и има съществен ефект върху екологичния баланс. Благодарение на своите енергоспестяващи функции и ново-разработената енергийно ефективна контролна система, ZEISS PRISMO е отличен пример за ефективно изразходване на ресурси в областта на индустриалната измервателна технология. Фамилията ZEISS PRISMO е дефиниция за издръжливост и задава нови стандарти по отношение на прецизност, скорост и устойчивост.

Новата фамилия ZEISS PRISMO е снабдена с новия C99m контролен модул, който намалява разхода на енергия с 64% в сравнение с предишни модели.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO
С функцията ZEISS PowerSaver, машината се изключва от захранването когато не се използва и консумацията на енергия се редуцира до нула по време на престоите. Потребителите могат да дефинират активиране на ZEISS PowerSaver в конкретни моменти от време.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO
ZEISS AirSaver осигурява допълнителни икономии и автоматично изключва сгъстения въздух след предварително зададено време.
По-висока  устойчивост във вашите измервателни процеси с ZEISS PRISMO

Технически данни

Точност от

0.5 + L/350 µm

Температурен диапазон

19-22°C

Технология ZEISS mass

Възможно преоборудване на по-стари модели


ZEISS PowerSaver


ZVRA и ZVR съвместимост

ZVRA (предлага се като опция)

Стъкло -керамична скала

Robax ®: Резолюция 200 nm

Размери

7/9/5 - 16/42/14

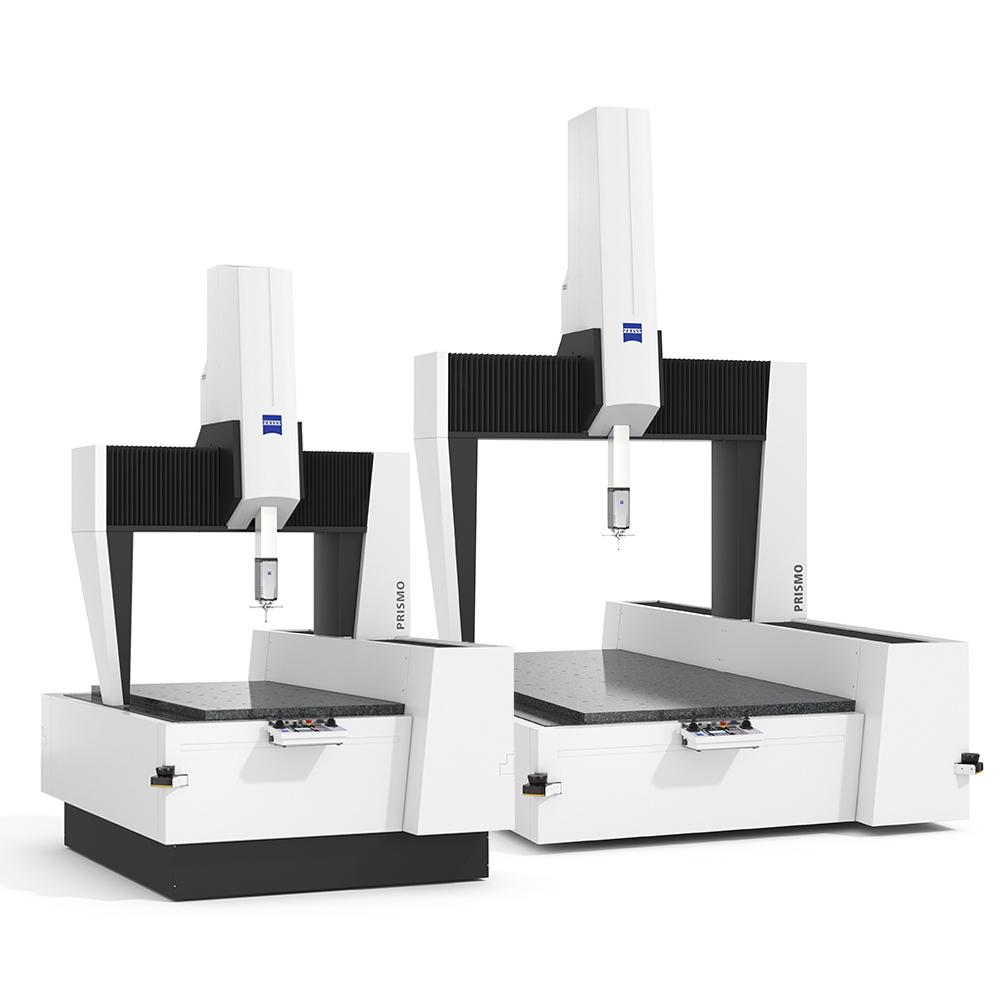

Различни размери за широка гама приложения
Различни размери за широка гама приложения

ZEISS PRISMO

Различни размери за широка гама приложения

ZEISS PRISMO се предлага в различни размери От най-малката версия с измервателен диапазон от 700 x 900 x 500 mm до най-големия модел на тази координатна измервателна машина с измервателен диапазон от 1600 x 4200 x 1400 mm.
