Пълна гъвкавост за различни измервателни задачи

Носещи механизми за сензори за различни приложения

Носещите механизми за сензори от ZEISS позволяват използването на оптични и тактилни сензори на CMM. Дори сложни детайли могат да бъдат измерени с минимални усилия, благодарение на въртящия се механизъм за сензори.

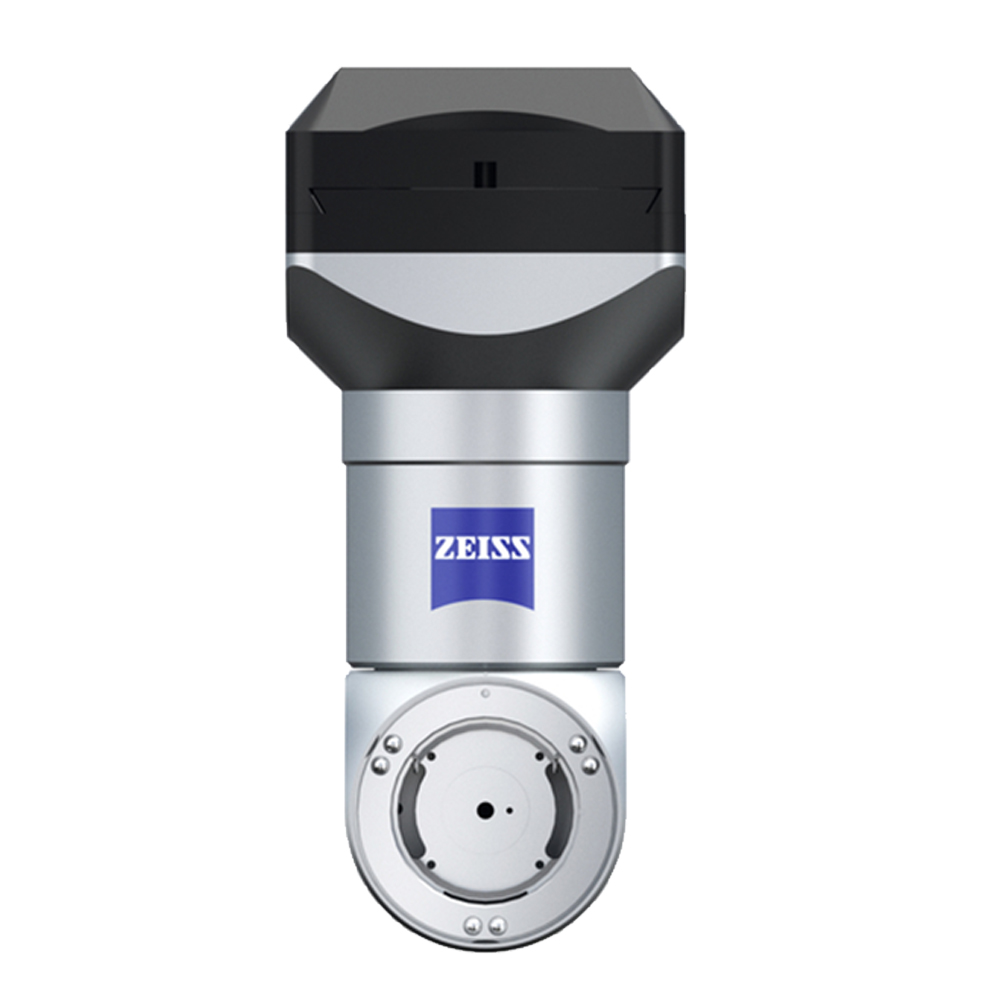

ZEISS RDS

ZEISS RDS

Максимална гъвкавост, благодарение на широк диапазон от ъглови позиции.
ZEISS DSC

ZEISS DSC

Висока динамика, висок въртящ момент и прецизни резултати.
ZEISS ZAS

ZEISS ZAS

Артикулиращи стилуси, предлагани като опция за ZEISS VAST gold.
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS

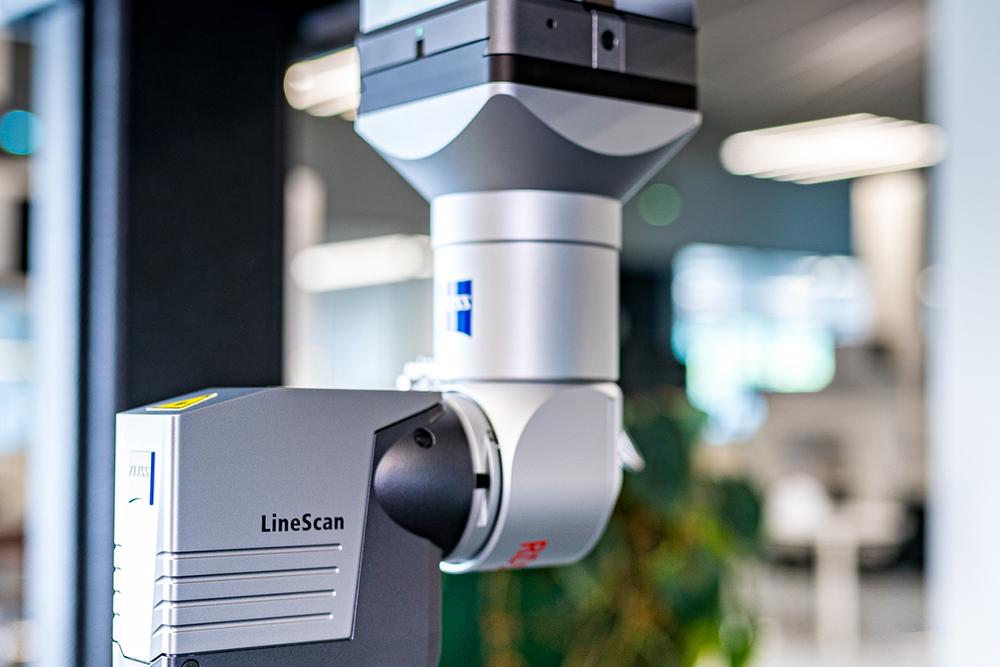

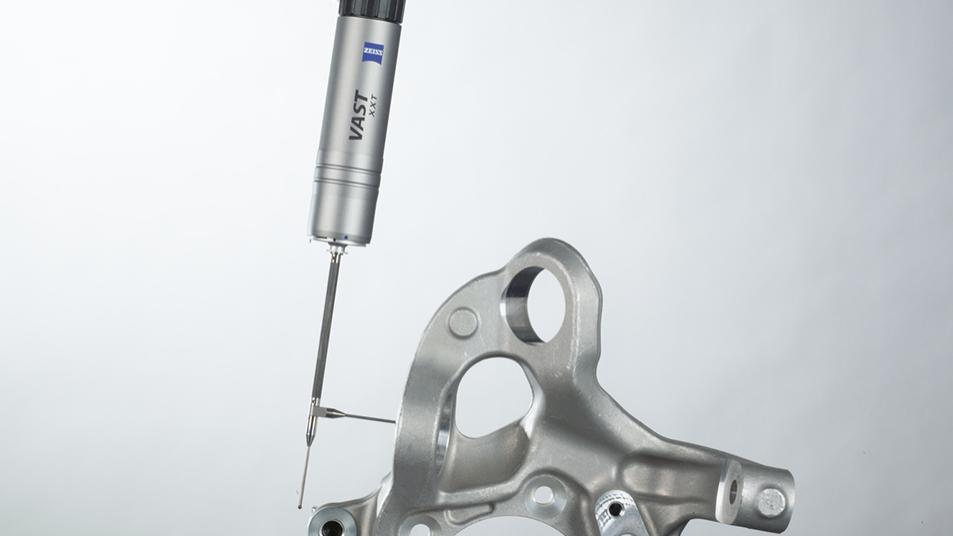

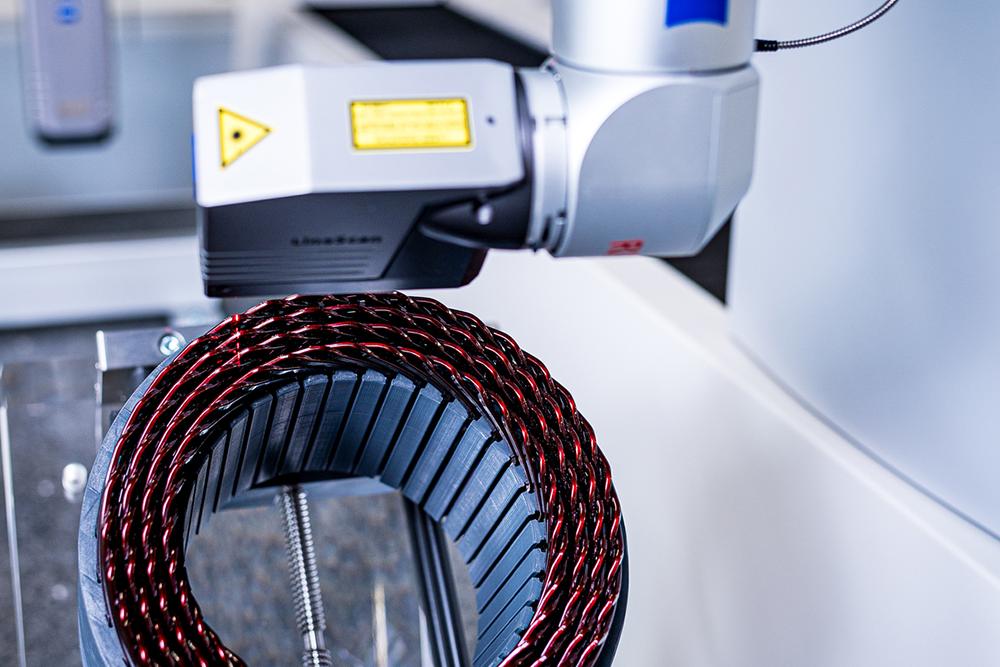

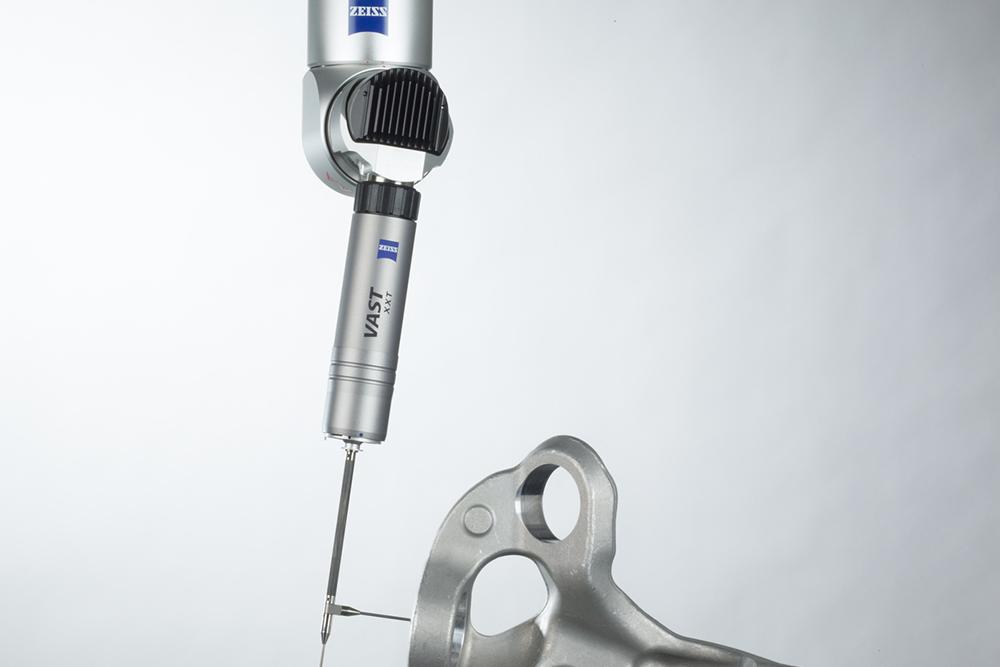

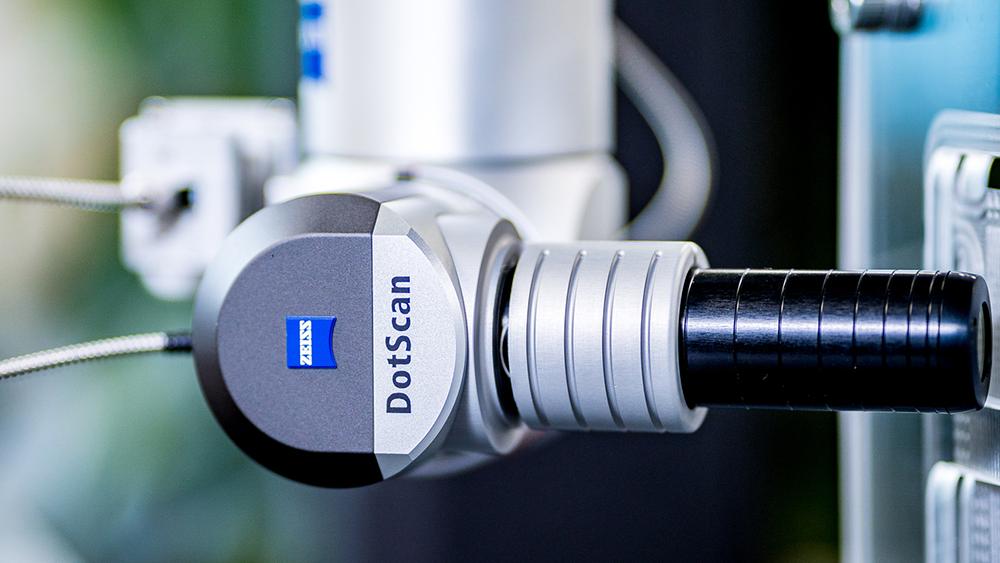

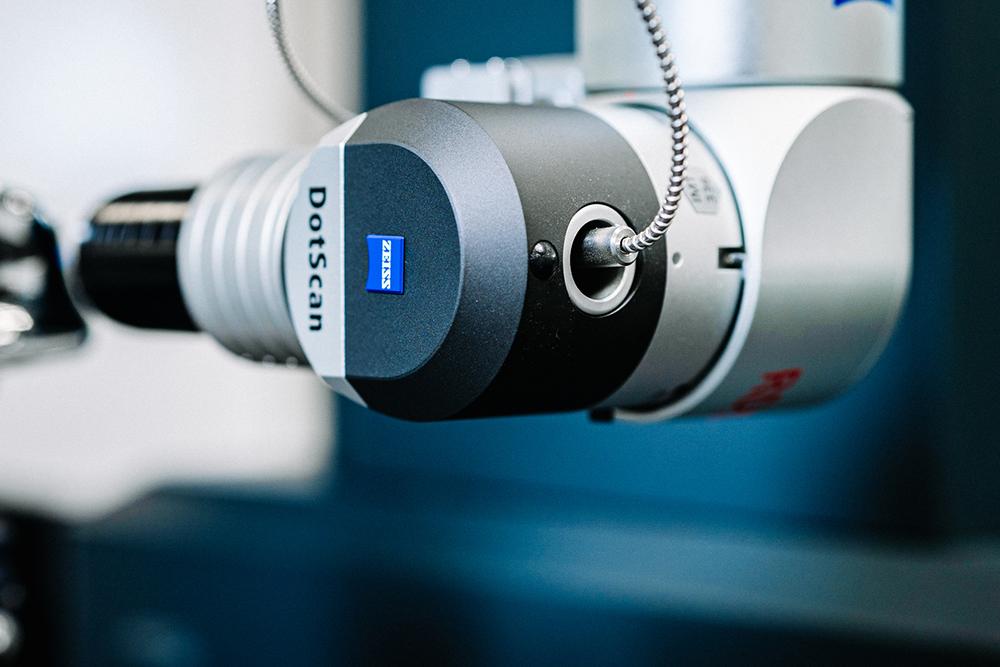

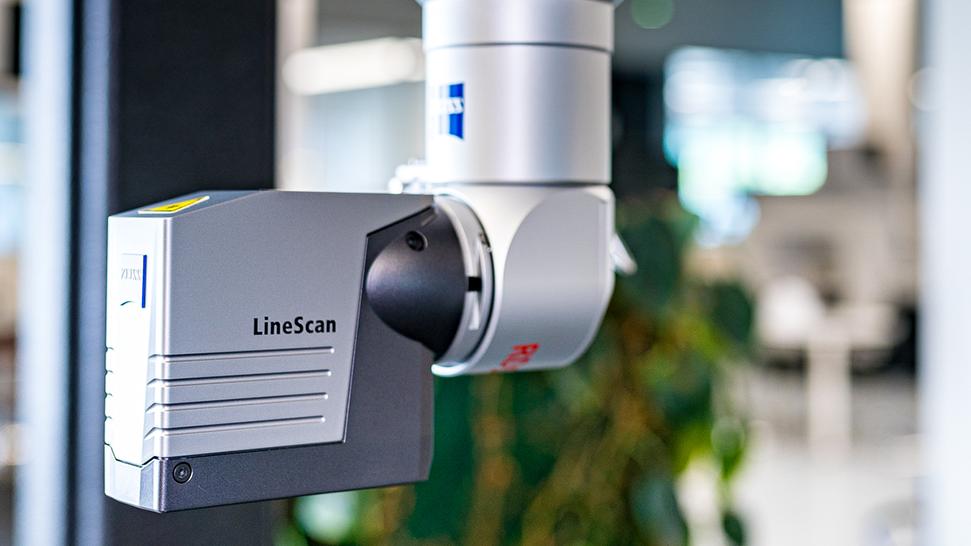

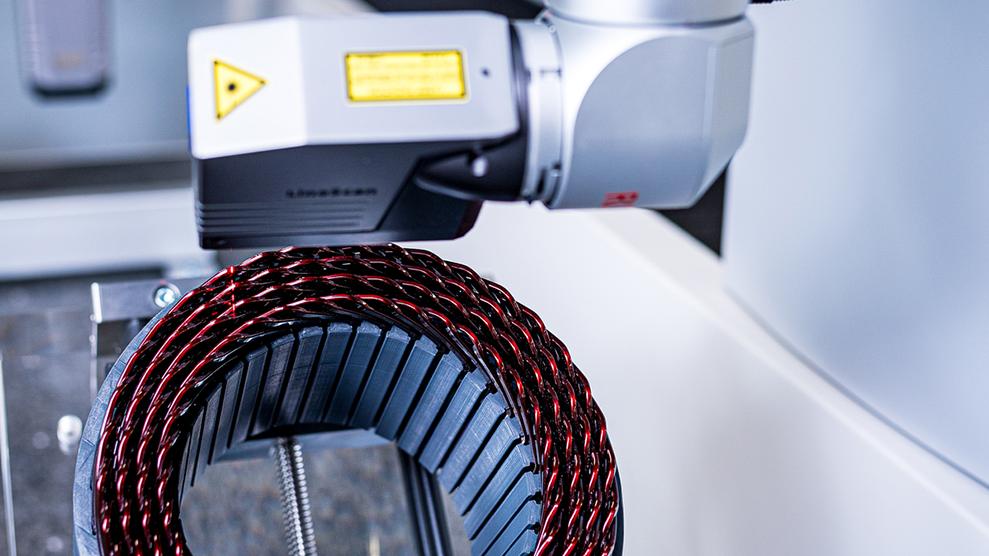

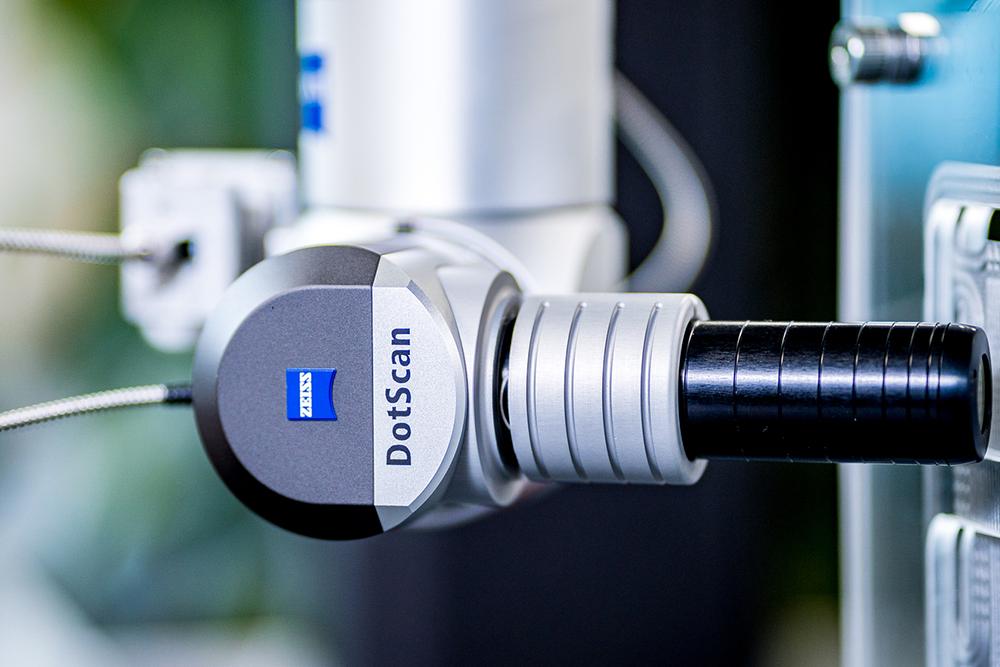

ZEISS RDS

Достига почти всички пространствени ъгли чрез множество индивидуални позиции

Артикулиращата система ZEISS RDS е особено подходяща за измерване на сложни детайли, чиито характеристики изискват много сонди с различни пространствени посоки. Тя достига 20 736 позиции на инкременти от 2,5 градуса и следователно предоставя достъп до всяка характеристика на един детайл. Това се базира на хоризонтално и вертикално подредени оси на въртене с диапазон на ротация от ±180°. ZEISS RDS се предлага за различни портални, хоризонтални рамена и мостови КИМ от ZEISS.

С ZEISS RDS-CAA за точкови и измервателни сензори потребителят постига и по-кратко време за калибриране: само няколко ъглови позиции или пространствени посоки трябва да бъдат калибрирани. По време на програмиране RDS се позиционира лесно с помощта на джойстик от контролния панел, съкращавайки времето за програмиране.

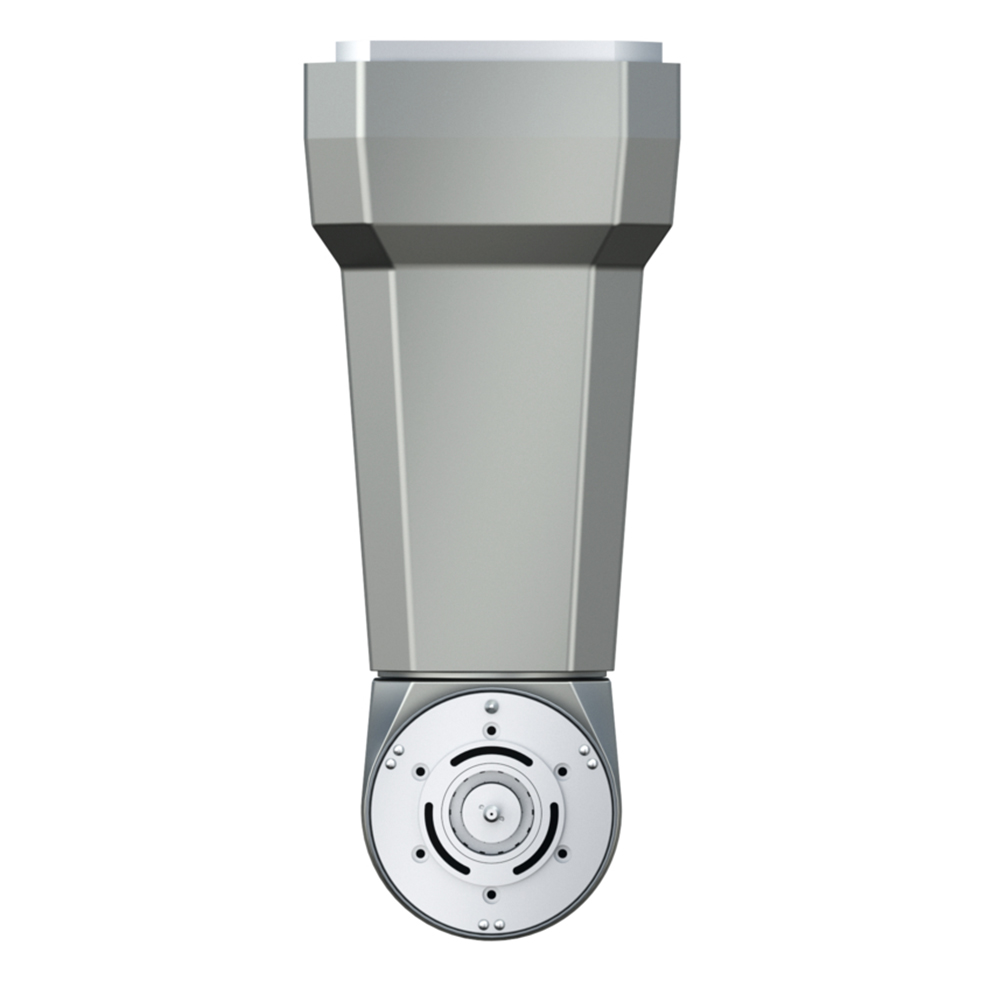

ZEISS DSC

Високо динамичната система с непрекъснато артикулиране DSC издига ефективността на ZEISS CALENO на ново ниво. Носещият механизъм на сензора се характеризира със забележителна ъглова скорост, максимално ускорение и безкомпромисна безопасност, благодарение на интегрираната защита от сблъсък.

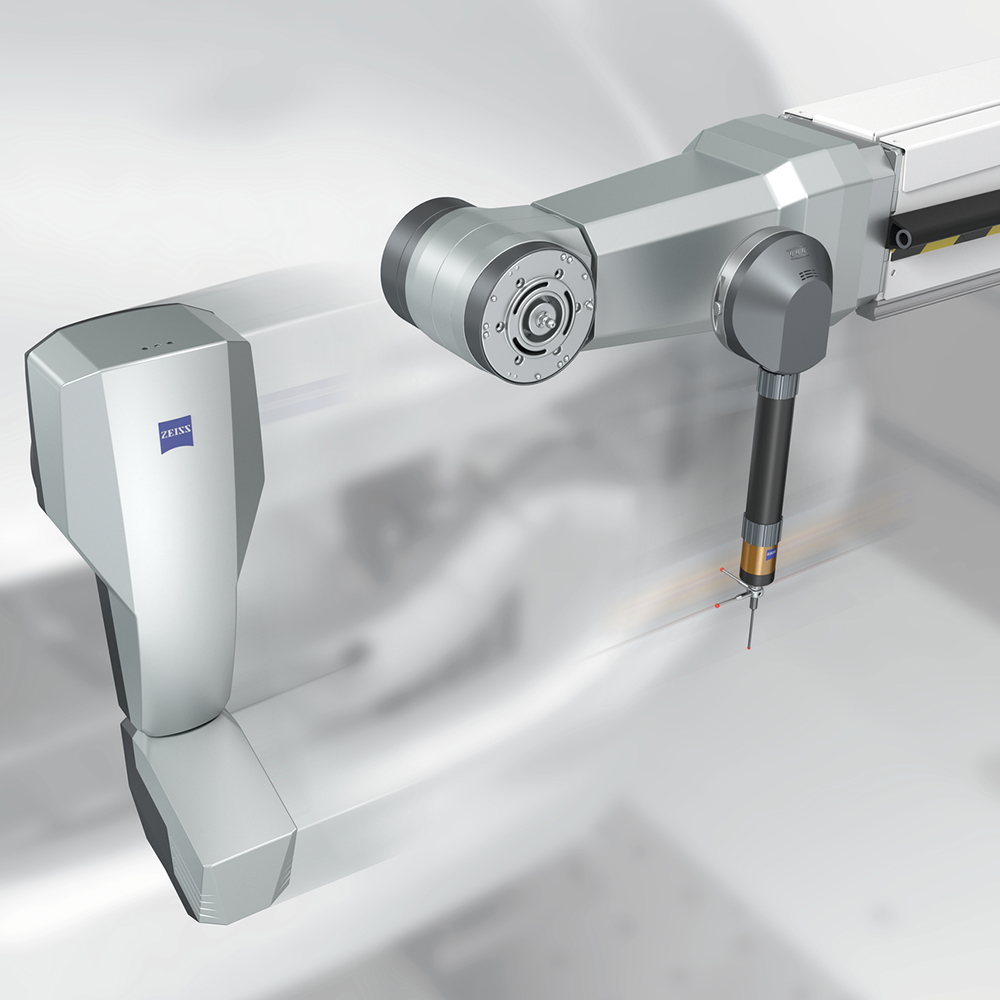

ZEISS DSC за ZEISS CALENO

Високо динамична артикулираща система за широка гама измервателни задачи

Благодарение на високата си динамика, висок въртящ момент и отлична прецизност, ZEISS DSC може да се използва за широка гама измервателни задачи. Носещият механизъм на сензора е снабден с пружинна защита срещу сблъсък на сензора като стандарт. Допълнителна защита срещу сблъсък за самия носещ механизъм се предлага като опция.

Технически характеристики:

  • Ротационната ос А може да се завърта n x 360.
  • До 180°/s ъглова скорост.
  • Висок въртящ момент с max. 3.0 Nm.
  • Автоматична смяна на оптични и тактилни сензори с пасивно сканиране чрез магазин за стилусни системи.

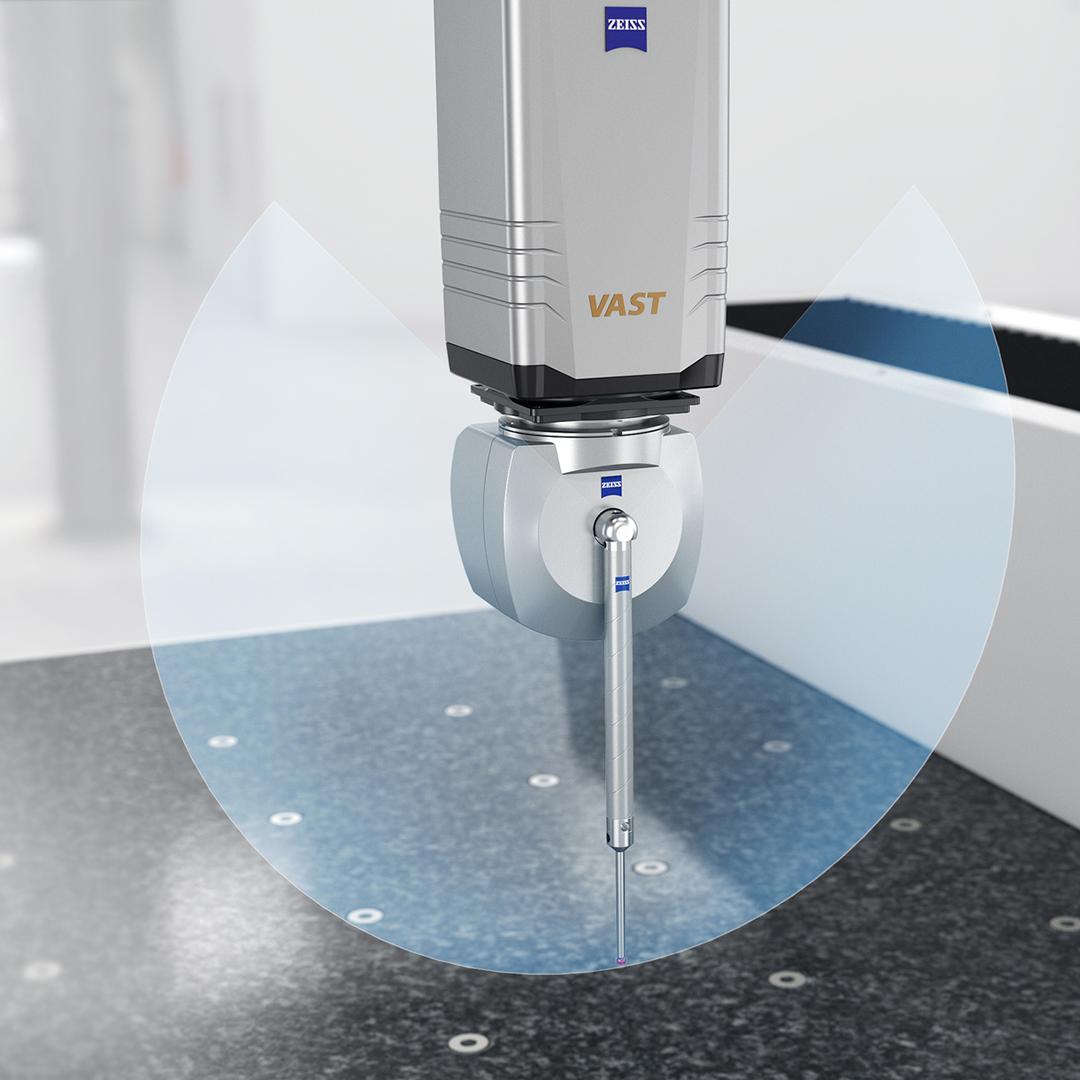

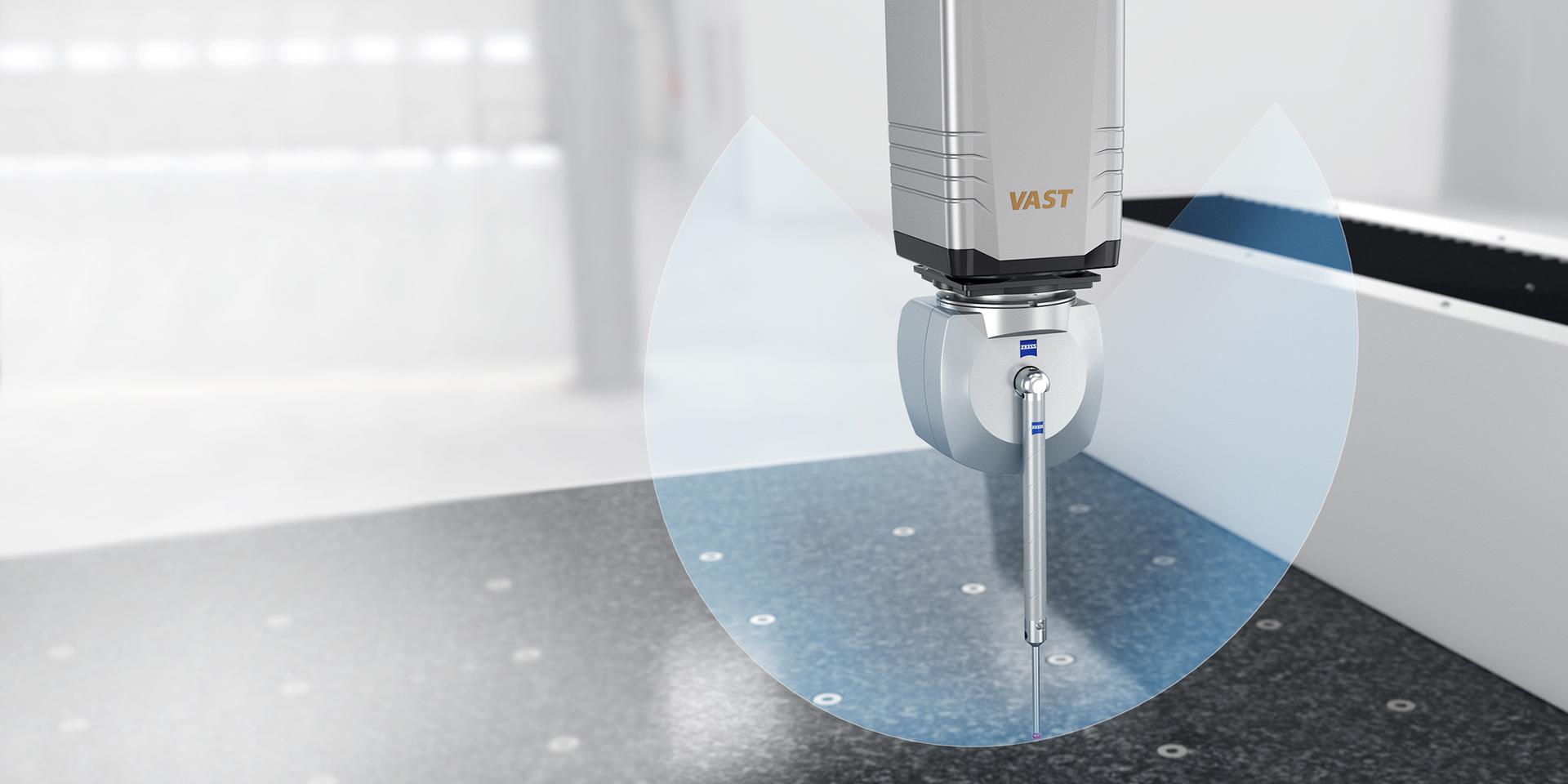

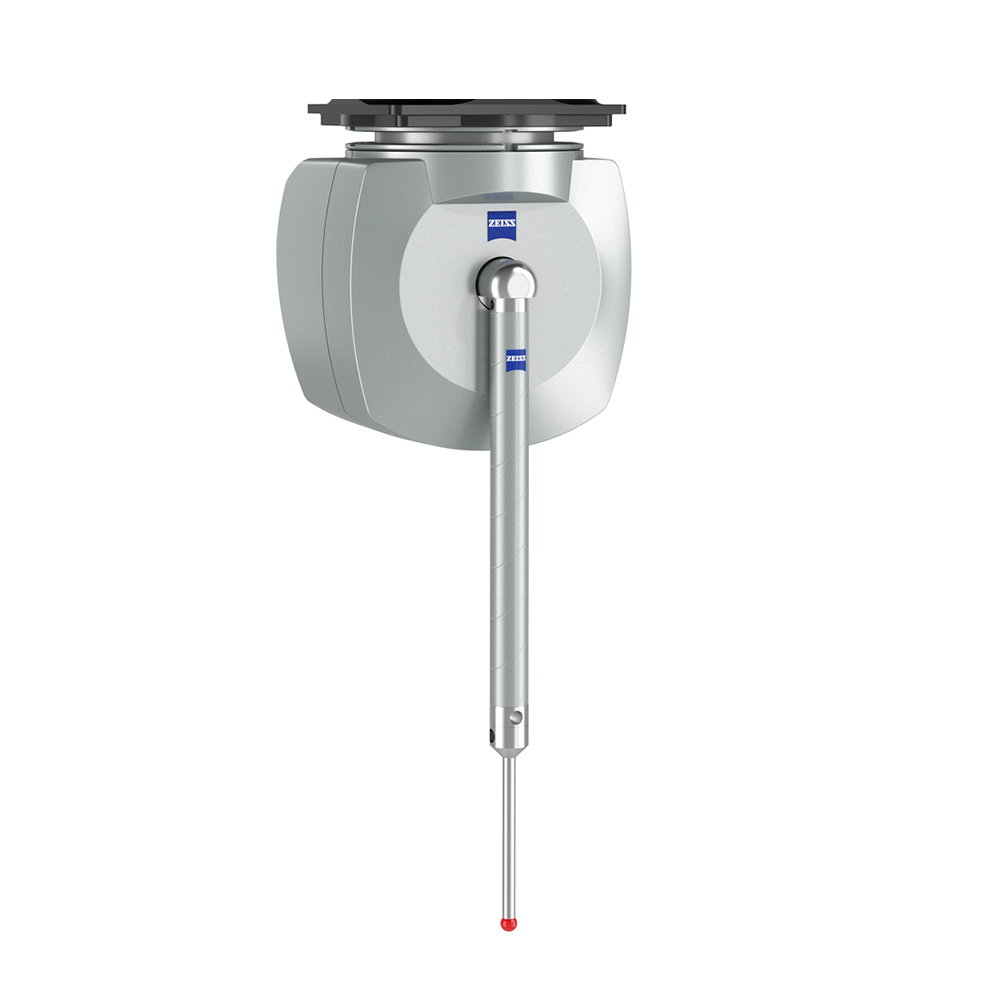

Артикулиращ стилус от ZEISS (ZAS)

ZAS е задвижван от двигател, контролиран от софтуер, артикулиращ стилус, който може да се върти в равнина, заменяйки няколко конфигурации с фиксирани стилуси. Това дава възможност за различни ъглови позиции без смяна на стилуса. Артикулиращият стилус на ZEISS е съвместим с високопроизводителния сензор ZEISS VAST gold и постига висока степен на точност, благодарение на стабилността на артикулиращия стилус. Съответната ъглова позиция може да бъде зададена само за няколко секунди, спестявайки време и място за съхранение на допълнителни стилусни системи. Ъгловите позиции се регулират непрекъснато между -135° и +135°.
