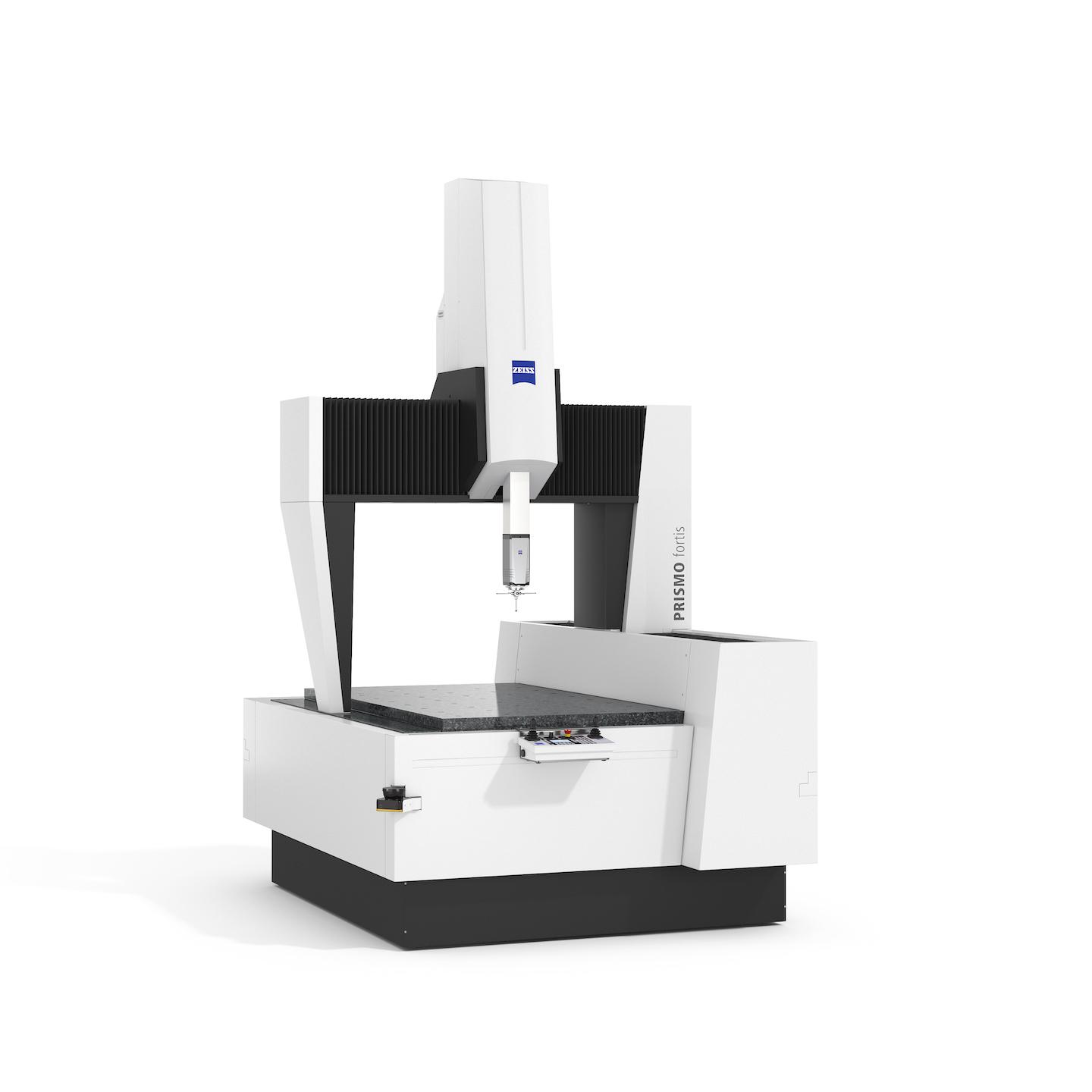

ZEISS PRISMO fortis
Zeiss prismo family

ZEISS PRISMO fortis

Прецизност в производствена среда

Благодарение на оптимизирани материали и ново-разработени корекции ZEISS PRISMO fortis гарантира максимална прецизност при температури до 40°C. Ето защо координатната измервателна машина може да се използва директно в производствена среда С използване на опцията ZEISS VAST Rotary Table (ZVR), измервателните времена за определени приложения могат да бъдат съкратени значително поради по-бързите движения на ротационната маса

  • Използване в производствена среда при температури до 40°C
  • Дефиниция на оста на ротационна маса от ZEISS VAST Rotary Table Axis (ZVRA)
  • ZEISS Ускорителен режим на КИМ за авиационно-космически приложения като опция
ZEISS PRISMO fortis
Контакт

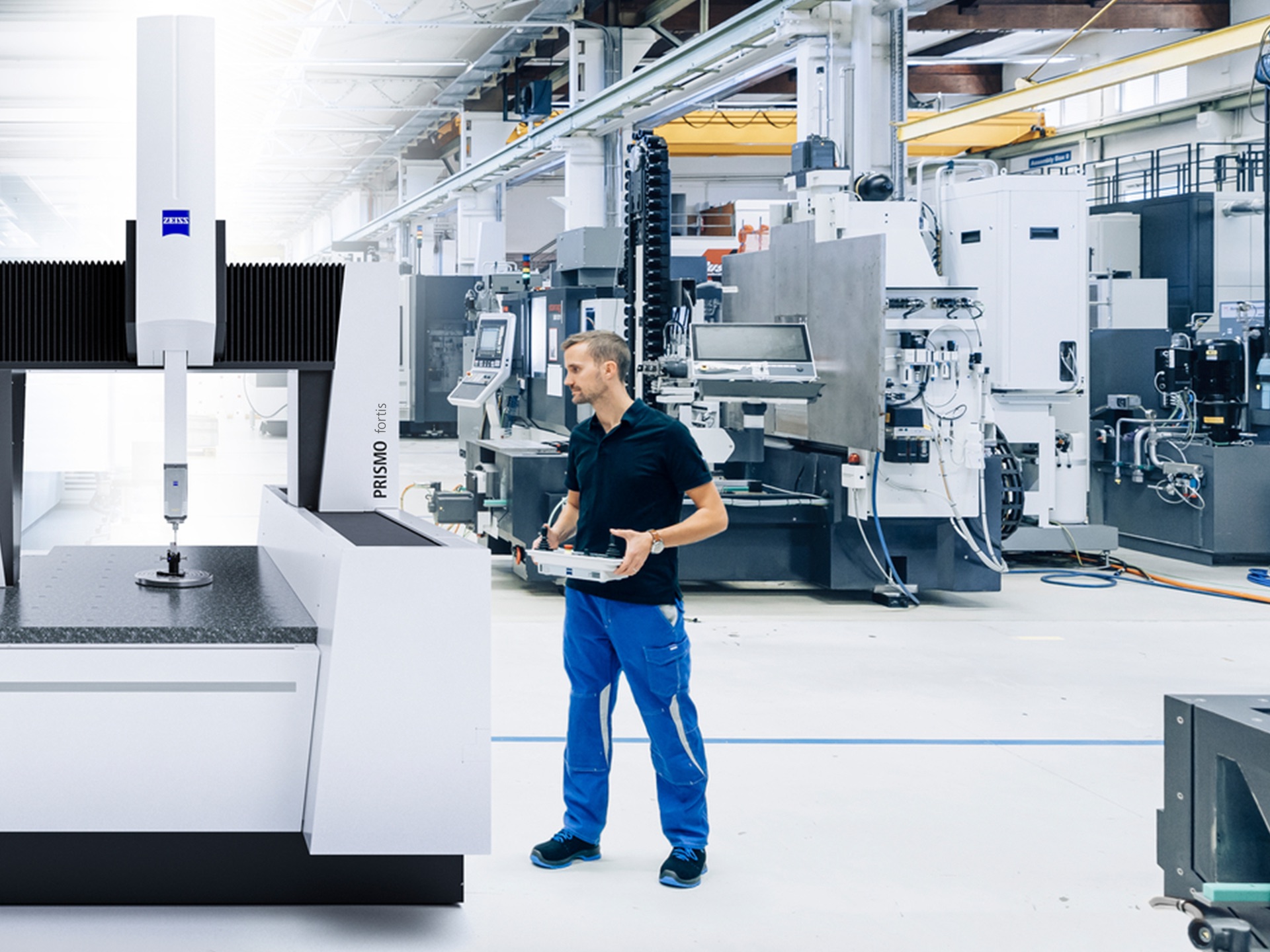

Висока степен на прецизност в производствена среда

Висока степен на прецизност в производствена среда

Максимален температурен градиент за измервания до 40°C

Благодарение на постоянното усъвършенстване на индивидуалните компоненти, ZEISS PRISMO fortis е подходяща за използване в производствена среда Новосъздадени корекции включително температурни сензори в гранитната плоча, пневматична система за гасене на вибрации и плаващи сонди ZERODUR® с разделителна способност от 80 nm измервателният уред е подходящ за употреба в производствена среда с температурни градиенти до 5 K/d, 2 K/h и 1 K/m – но може да се използва и в лаборатория по качество при необходимост.

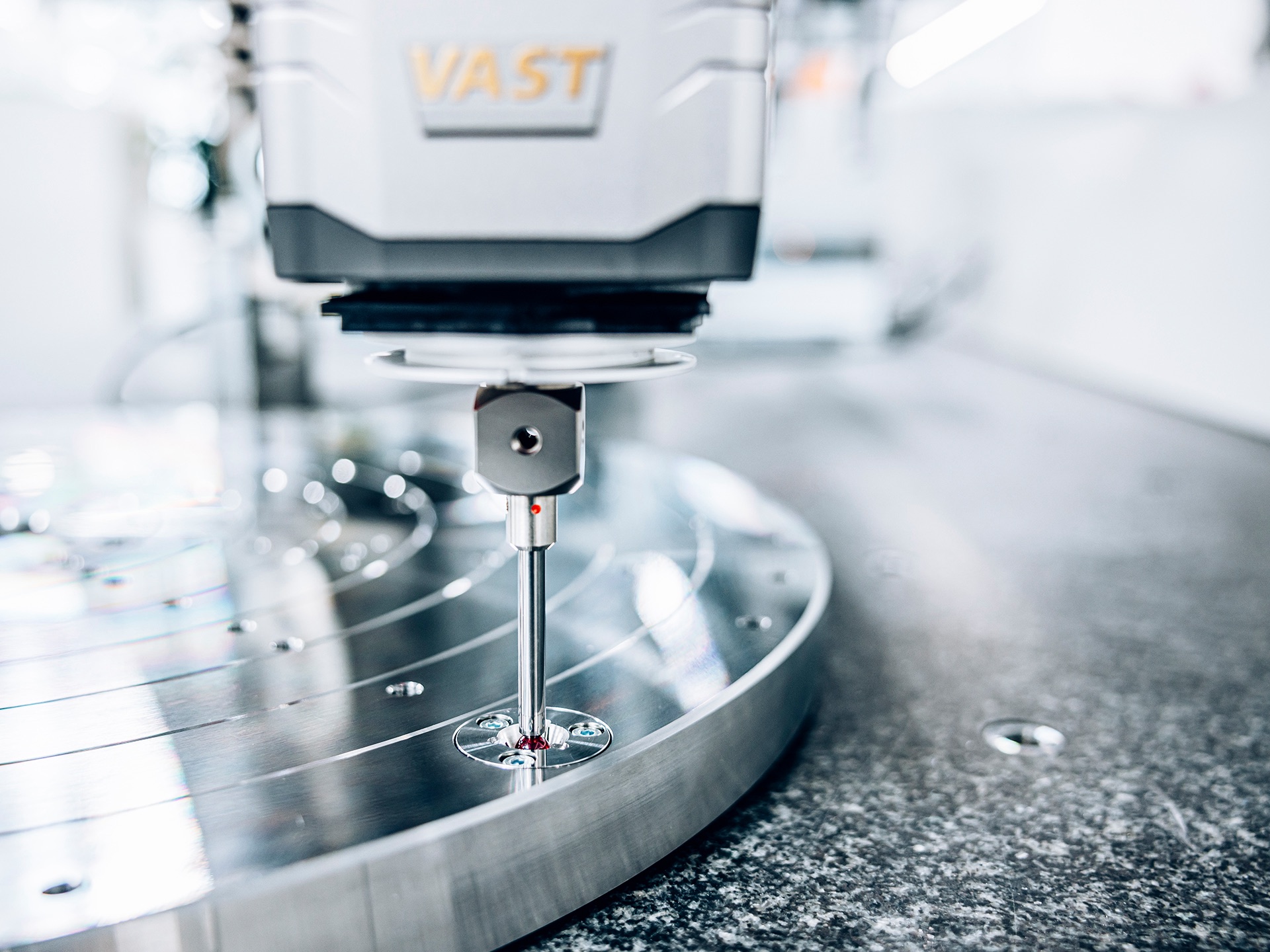

Дефиниция на оста на ротационна маса от ZEISS VAST Rotary Table Axis (ZVRA)

Дефиниция на оста на ротационна маса от ZEISS VAST Rotary Table Axis (ZVRA)

За по-висока точност, безопасност и продуктивност.

ZEISS VAST Rotary Table Axis (ZVRA) дефинира оста на ротационната маса и така поставя основата за точно и надеждно измерване Където преди се изискваха шест измервания на дискретни точки за дефиниране на оста, които отнемаха до 60 секунди, сега ZVRA извършва едно непрекъснато движение за 75% по-кратко време. Новият метод се различава с това, че сондата се движи по релса на постоянна височина. Това означава, че целият процес се състои от едно равномерно движения без излишните трасета. ZVRA предлага икономии на време от 75% и дефиницията на оста на ротационната маса може да става по-често. Това осигурява още по-голяма точност, безопасност и продуктивност.

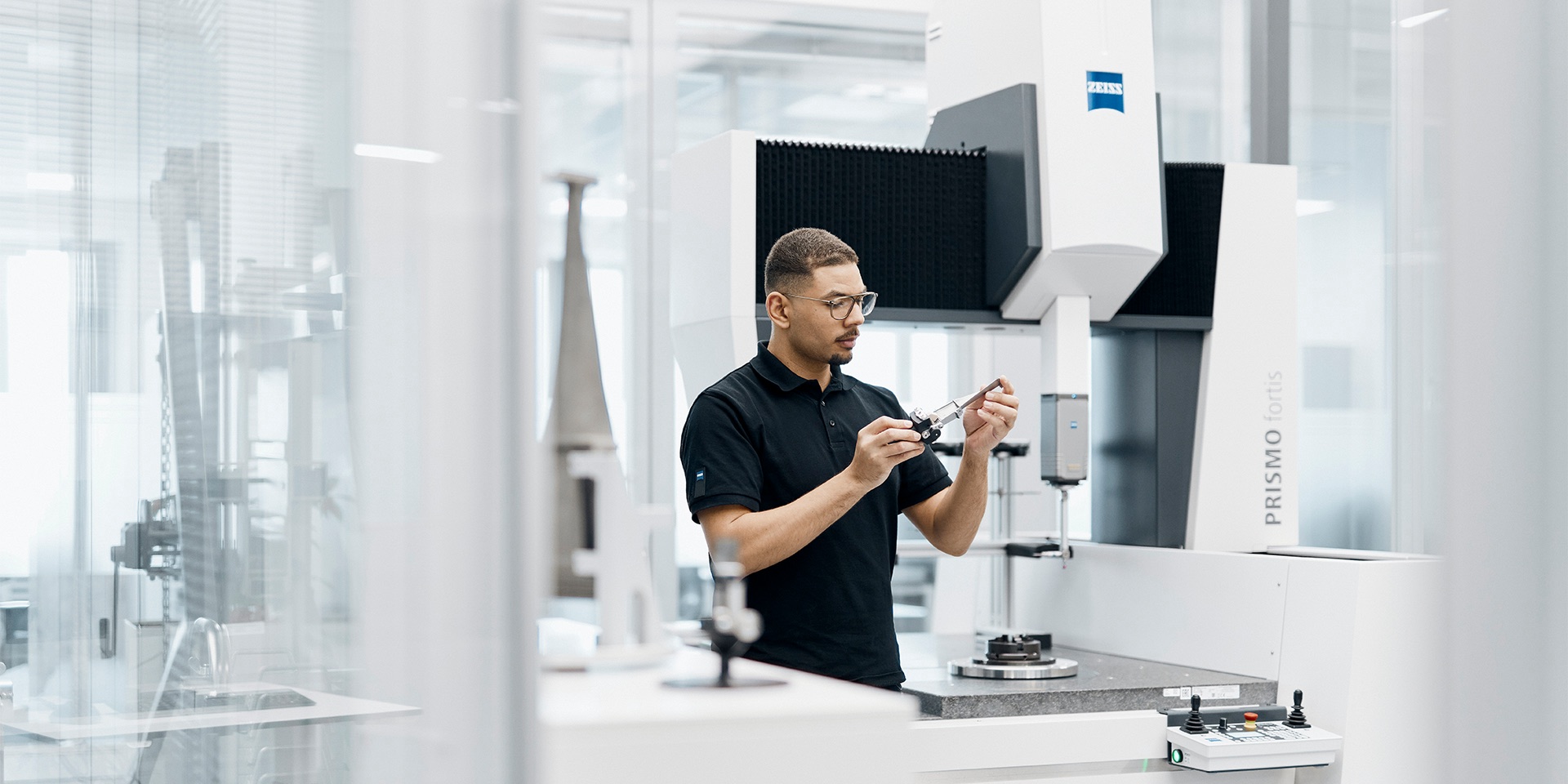

Започва нова ера с ZEISS PRISMO fortis

Повече от само фейслифтинг: Продуктите във фамилията ZEISS PRISMO са изцяло преработени. С множество подобрения, безопасност, икономическа и екологична ефективност, гъвкавост, ергономия и последно, но не по важност, продуктивността достигна изцяло ново ниво. Продуктивността се повиши чрез настройка на параметрите на сканиране и удвояване на скоростта на сканиране (от 150 mm/s на 300 mm/s) В същото време шумът е намален с 34% От енергоспестяващ контролер и командно табло с нов дизайн до автоматични предпазни механизми и подобрена съвместимост на сондите - продуктите във фамилията ZEISS PRISMО са по-мощни както никога преди
Започва нова ера с ZEISS PRISMO fortis

  • Продуктивността се повишава чрез корекция на параметрите на сканиране и общото удвояване на скоростта на сканиране (от 150 mm/s на 300 mm/s). Нови предпазни лазерни скенери също дават възможност за по-бързо измерване от преди - при надеждно спазване на високи стандарти за безопасност, тъй като скенерите автоматично намаляват скоростта когато открият хора или предмети в безопасната зона. Опцията ZEISS VAST Rotary Table Axis (ZVRA) /ос на ротационна маса/ също осигурява по-висока продуктивност. Дефиниране на оста върху ротационна маса сега отнема само 16 секунди с тази функция - 75% по-кратко време в сравнение със стандартните методи

  • Всички КИМ от фамилията ZEISS PRISMO са сертифицирани от международно признатия немски застраховател за социални злополуки (DGUV). За още по-добра безопасност са въведени допълнителни иновации като напр.регулируеми странични панели С намаляване на разстоянието между движещите се части до под 4 mm опасността от смачкване също е намалена. Предпазните лазерни скенери работят и около координатната измервателна машина и автоматично намаляват скоростта веднага щом открият хора или предмети в дефинираната зона.

  • С вградения ZEISS PowerSaver, КИМ автоматично се изключва от захранването, когато не се използва. Потребителите могат да настроят активиране на функцията индивидуално и да дефинират конкретни престои, което намалява разхода на ел. енергия. Новият контролер ZEISS C99m осигурява допълнителни икономии. Той има по-тънък дизайн и намалява консумацията на ел. енергия с 64% в сравнение с предишни модел (във вътрешен сравнителен тест между стария и новия контролер). В допълнение, ZEISS AirSaver прекъсва подаването на сгъстен въздух след предварително зададено време.

  • Контрол от командна конзола осигурява лесен мониторинг и оперативност. Когато не се използва, тя може удобно да бъде съхранявана в новия държач Повечето прекъсвачи също се прехвърлени директно от контролера на конзолата. В допълнение нов капак отпред намалява разстоянието между оператора и измервателния обем, което улеснява оператора при зареждане на тежки компоненти.

  • Технологията ZEISS-mass позволява голямо разнообразие от сонди с ZEISS PRISMO. Благодарение на новия контролер ZEISS C99m сега КИМ е съвместима с две допълнителни сонди: ZEISS ROTOS (сензор за грапавост) и ZEISS LineScan (оптичен сензор), за още повече оперативна гъвкавост.

По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO

В сърцето на всяка машина е консумацията на енергия, която играе ключова роля в активната фаза на ползване и има съществен ефект върху екологичния баланс. Благодарение на своите енергоспестяващи функции и ново-разработената енергийно ефективна контролна система, ZEISS PRISMO е отличен пример за ефективно изразходване на ресурси в областта на индустриалната измервателна технология. Фамилията ZEISS PRISMO е дефиниция за издръжливост и задава нови стандарти по отношение на прецизност, скорост и устойчивост.

Новата фамилия ZEISS PRISMO е снабдена с новия C99m контролен модул, който намалява разхода на енергия с 64% в сравнение с предишни модели.
По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO
С функцията ZEISS PowerSaver, машината се изключва от захранването когато не се използва и консумацията на енергия се редуцира до нула по време на престоите. Потребителите могат да дефинират активиране на ZEISS PowerSaver в конкретни моменти от време.
По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO
ZEISS AirSaver осигурява допълнителни икономии и автоматично изключва сгъстения въздух след предварително зададено време.
По-висока устойчивост във вашите измервателни процеси с ZEISS PRISMO

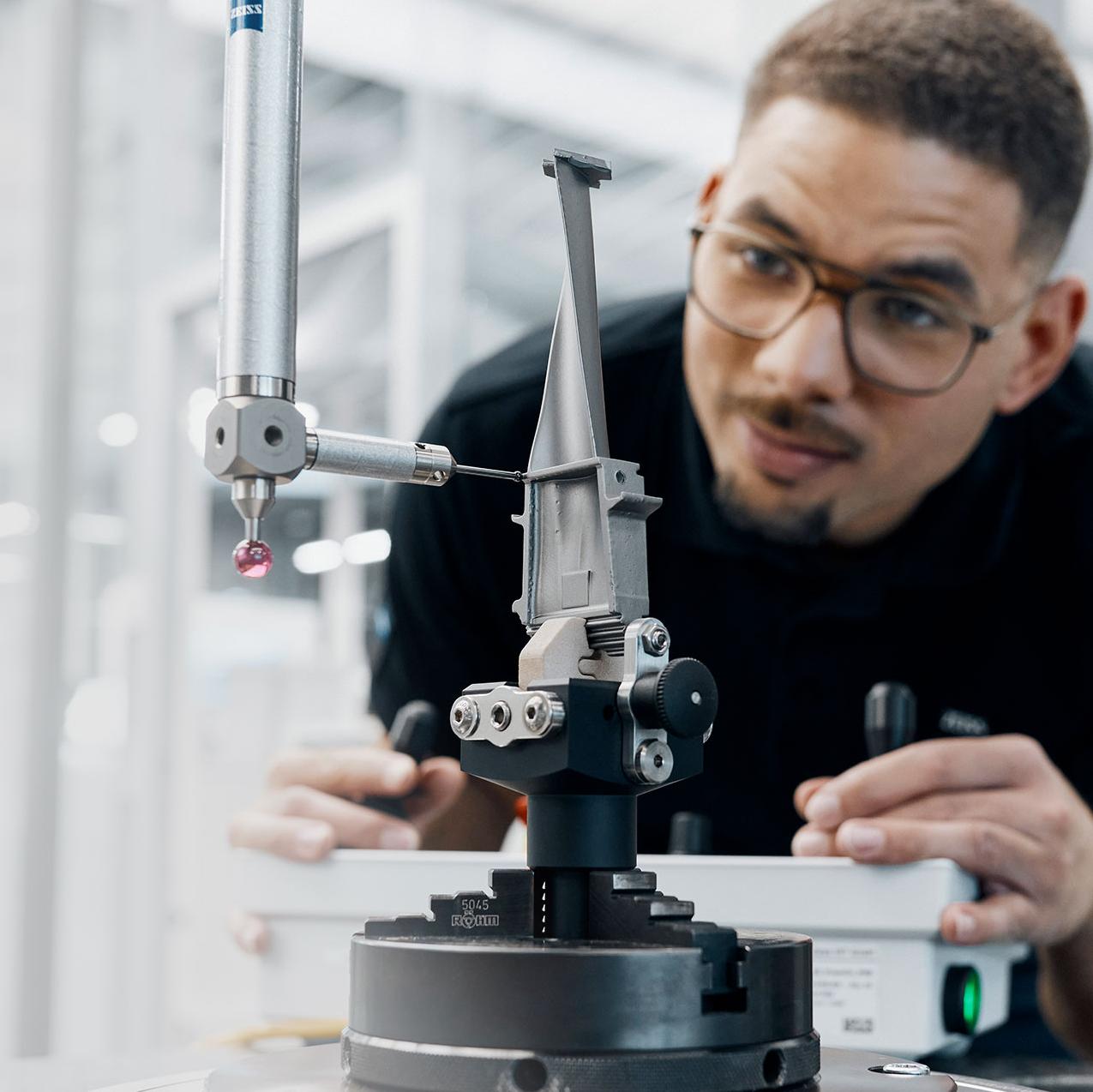

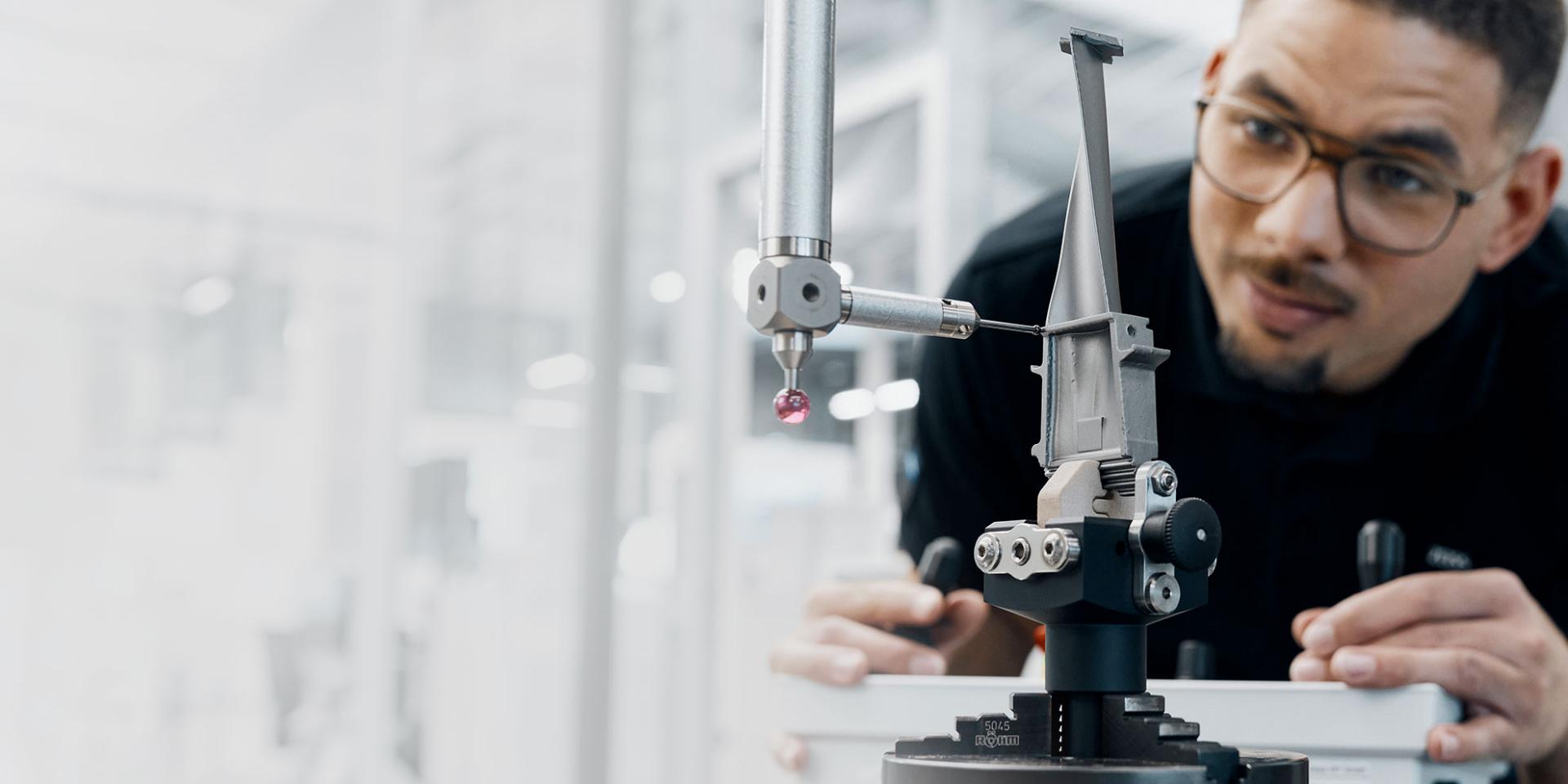

ZEISS Ускорителен режим на КИМ за авиационно-космически приложения

Основната инспекция за качеството на компоненти на двигателя като лопатки на турбини и блискове е предмет на строги изисквания към осигуряване на качеството. На нея се дължат 20% от общите производствени разходи и 25%от общото време за производство, което я прави изключително скъпа и отнемаща много време. Ускоряване на измервателния процес без компромис с измервателната точност означава значителни потенциални икономии за цялата индустрия. Решението се нарича ZEISS Ускорителен режим на КИМ за авиационно-космически приложения.
ZEISS Ускорителен режим на КИМ за авиационно-космически приложения
ZEISS Ускорителен режим на КИМ за авиационно-космически приложения

Специфични решения за авиационно-космическата индустрия.

Винаги по същество

ZEISS Ускорителен режим на КИМ за авиационно-космически приложения, наличен за ZEISS PRISMO 7/12/7 и 12/18/10 fortis предлага специален пакет приложения в допълнение към двете опции ZEISS VAST Rotary Table Axis (ZVRA) и ZEISS VAST Rotary Table (ZVR). ZVRA осигурява още по-висока точност благодарение на бързата дефиниция на оста на ротационната маса. ZVR ускорява движението на ротационната маса и следователно измервателния процес.

Научете повече
Скорост и точност не се разбираха много преди да инсталираме новото поколение ZEISS PRISMO fortis.
Roland Ziltener Ръководител Управление на качеството, Starrag Group

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Технически данни

Точност от

0.7 + L/400 µm (при 22°C)
До 2.7 + L/80 µm (при 40°C)

Температурен диапазон

15-40°C с TVA (Точност на температурна променлива)

Технология ZEISS mass

✔

DGUV-съответствие

✔

Възможно преоборудване на по-стари модели

✔

ZEISS PowerSaver

✔

ZVRA и ZVR съвместимост

ZVRA (предлага се като опция)
ZVR (само 7/12/7 fortis и 12/18/10 fortis)

Стъкло-керамична сонда

ZERODUR®: Разделителна способност 80 nm

Размери

От 7/12/7 до 12/18/10*

*Размерът 12/18/10 се предлага с и без U-образна гранитна маса

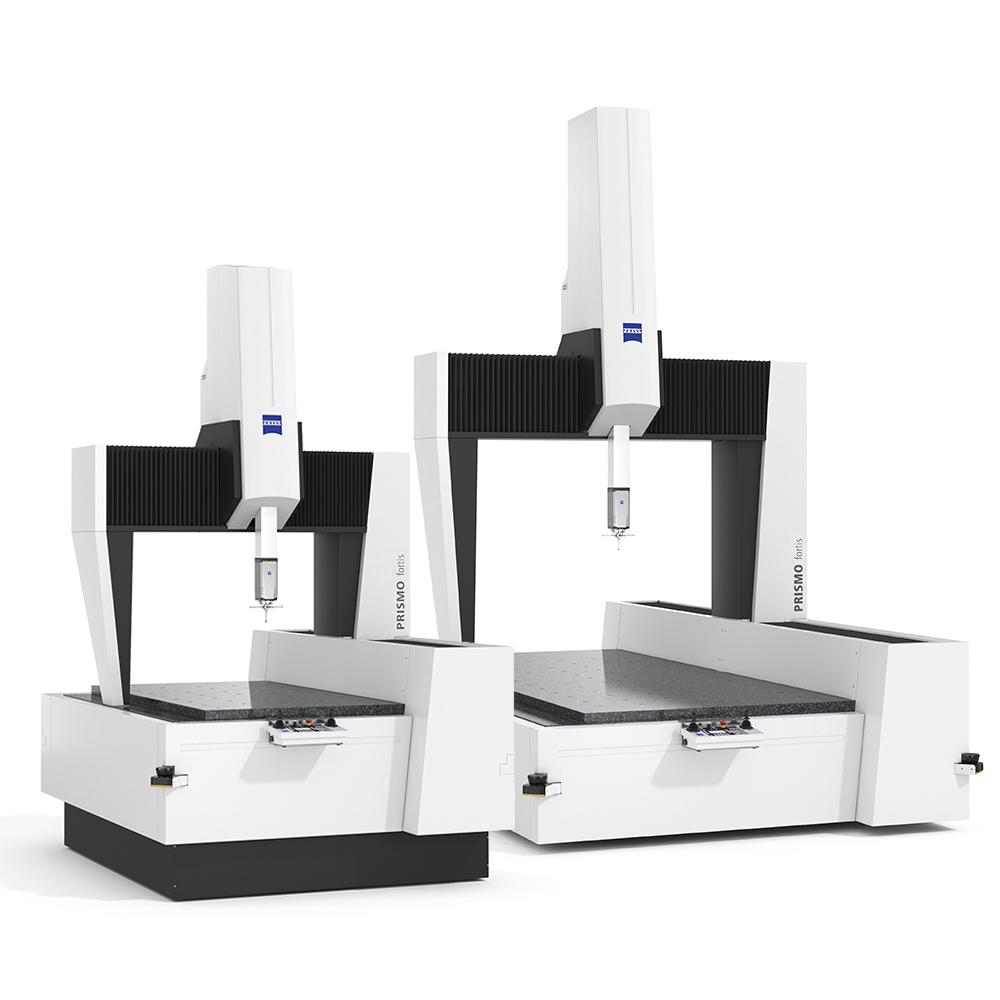

Различни размери за широка гама приложения
Различни размери за широка гама приложения

ZEISS PRISMO fortis

Различни размери за широка гама приложения

ZEISS PRISMO fortis се предлага в различни размери От най-малката версия с измервателен диапазон от 700 x 1200 x 700 mm до най-големия модел на тази координатна измервателна машина с измервателен диапазон от 1200 x 1800 x 1000 mm. Конфигурацията 12/18/10 с и без U-образна гранитна маса,
