Осигуряване на качеството за високо-ефективни е-двигатели
ZEISS EMOBILITY SOLUTIONS

Осигуряване на качеството за високо-ефективни е-двигатели

Надеждни компоненти чрез инспекция и данни за качеството
Осигуряване на качеството за високо-ефективни е-двигатели
Контакт
Управление на качеството на е-двигатели в производството

Управление на качеството на е-двигатели в производството

Най-високата точност за автоматизирани процеси

Пълно покритие на приложенията за ел.двигатели

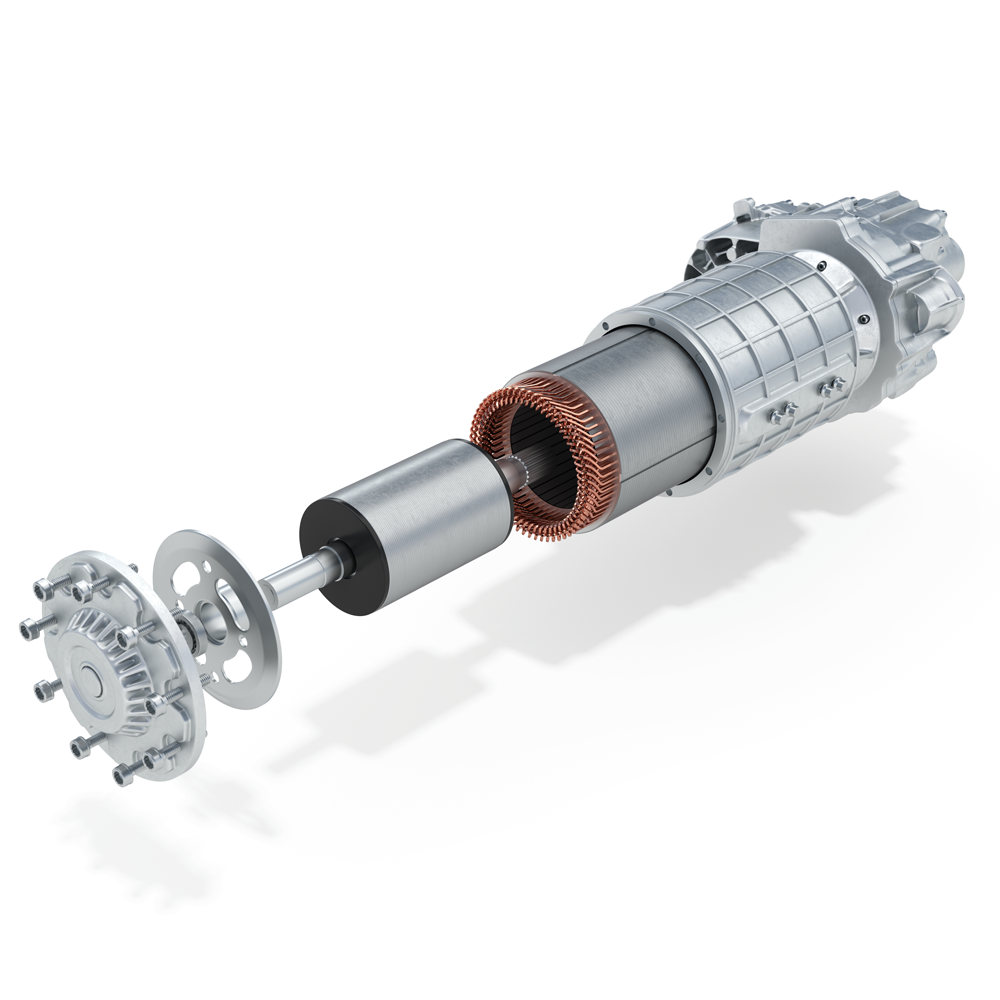

Електрическите двигатели са истинските електроцентрали в електрическите превозни средства с комбинацията от висока скорост и огромен въртящ момент, бидейки леки и компактни За постигане на максимална ефективност с малко износване, всички компоненти трябва да са свързани прецизно за перфектно взаимодействие. Инспектиране на шпилки тип фиба и пакети листови заготовки, проверка на заваръчни шевове по статорите, измерване на ротори и валове - всичко това може да направите с портфолиото на ZEIS S. Кликнете върху долните линкове за да разгледате нашите специализирани решения за осигуряване на качеството на електрически двигатели

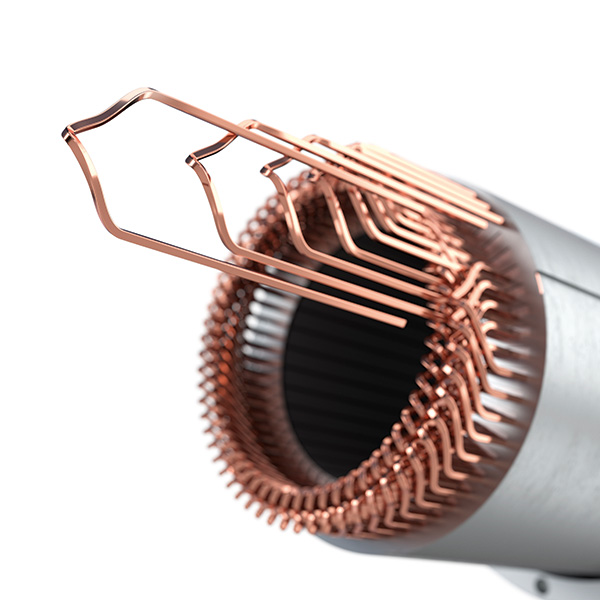

Шпилки тип фиба: Инспекция на размери и позиции

Шпилки тип фиба:

Инспекция на размери и позиции

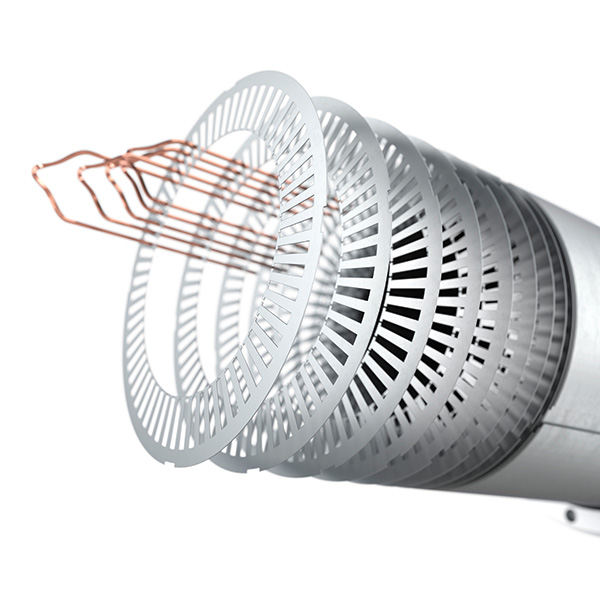

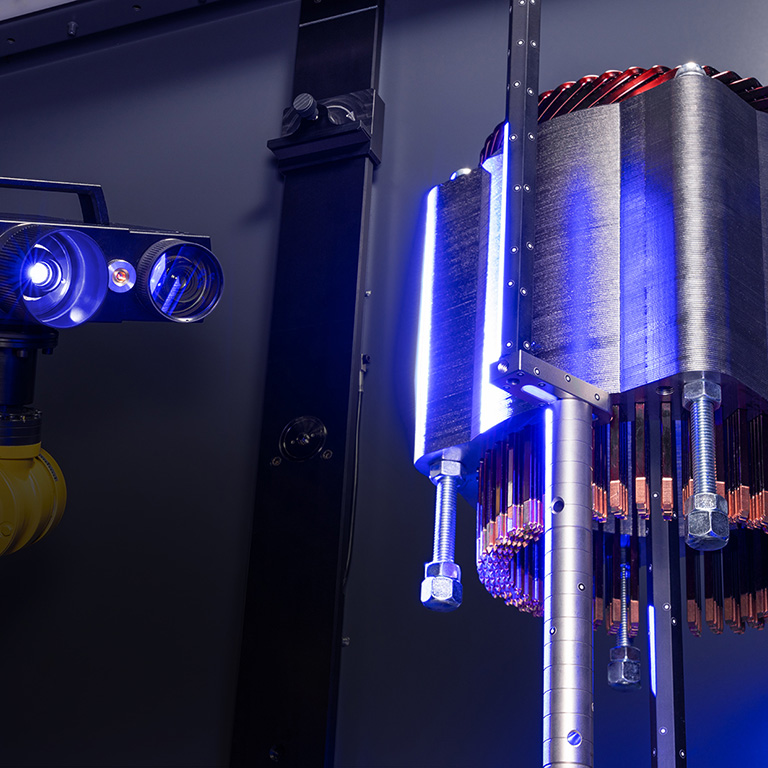

Листови пакети Инспекция на геометрия и повърхност

Листови пакети

Инспекция на геометрия и повърхност

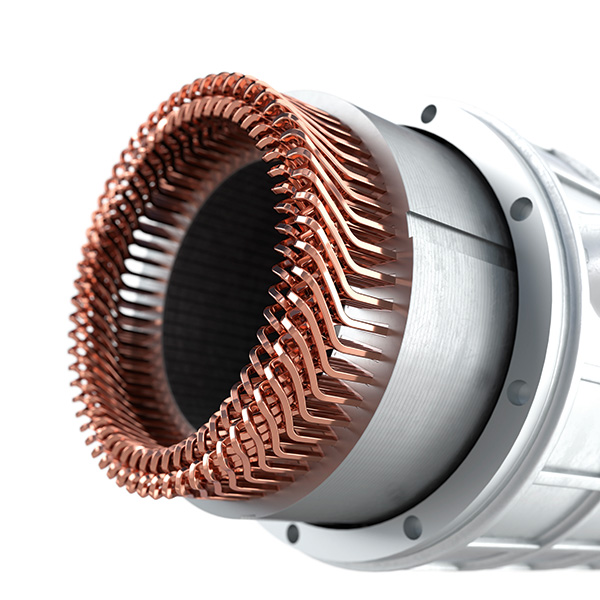

Статори

Инспекция за дефекти и дигитализация

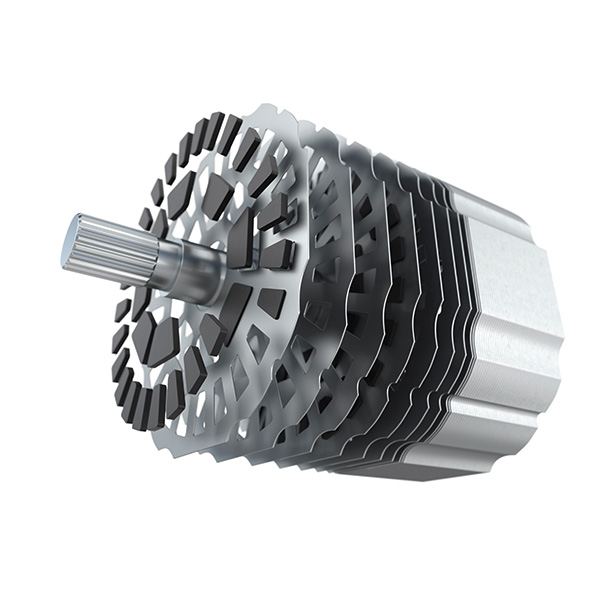

Ротори и валове

Инспекция на форма и локация

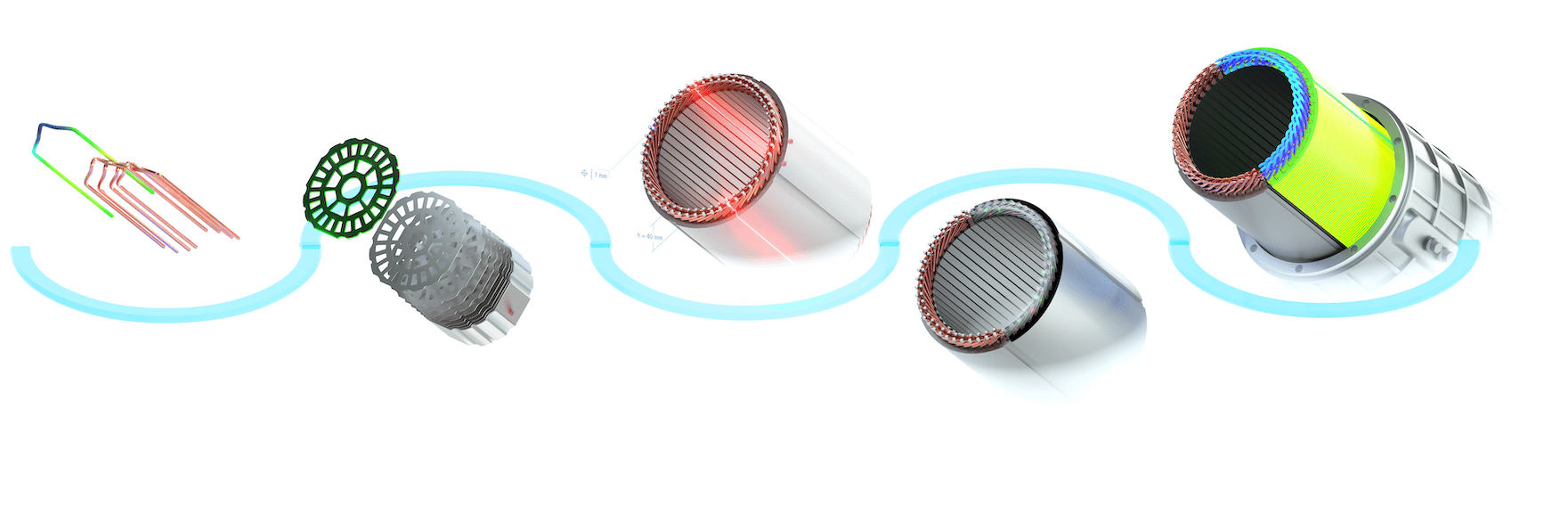

ZEISS Решения за е-мобилност на всеки етап от производството

Blue Line за разработка и производство на батерии

Преминете през всички етапи на качество

  • Етап на качество 1: Големина, форма и позиция

    Геометрична инспекция на производството на шпилки

    Предизвикателства

    • Голям брой шпилки се използват като токо-проводящи елементи в електрическите двигатели
    • Трудни за геометрична инспекция индивидуални размери поради гъвкавата конструкция на шпилката и чувствителното покритие с изолационен лак.

    Вашите ползи с ZEISS

    • Преодолява конструктивните свойства на шпилките чрез безконтактно измерване с оптични сензори на КИМ.

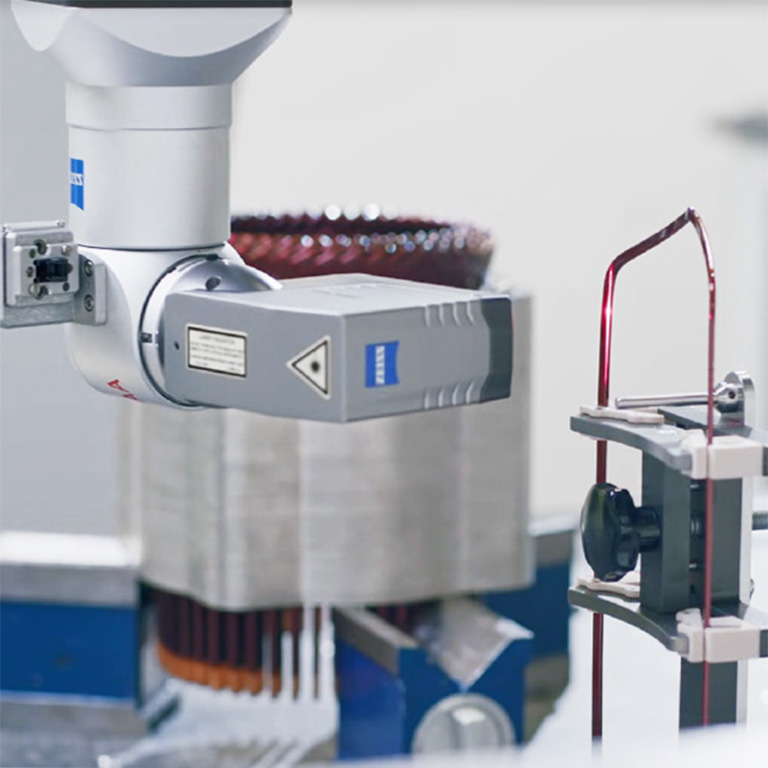

    • Бърза пълно-форматна дигитализация на шпилките без предварителна подготовка благодарение на лазерна триангулация с ZEISS LineScan
    • Напълно автоматична безконтактна дигитализация на чувствителни структура с ZEISS ScanBox за е-двигатели

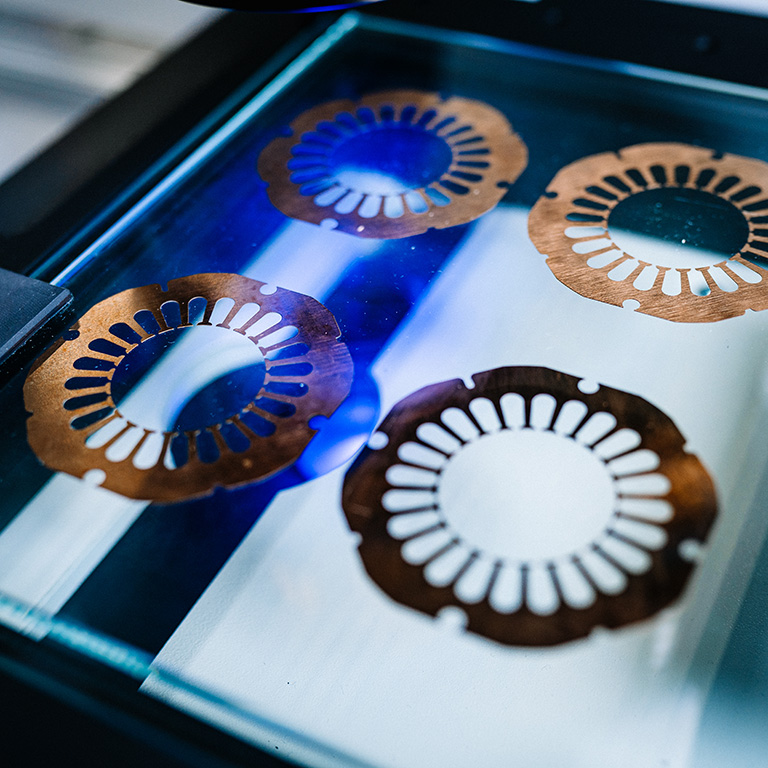

  • Етап на качество 2: Единичен лист и листов пакет

    Геометрична инспекция в производството на листови пакети

  • Етап на качество 3: Изолационна хартия и позиция на шпилките

    Инсталация на статора

    Предизвикателства

    • Позициониране и прекомерна дължина на изолационната хартия между шпилката и статора трябва да се инспектират за предотвратяване на късо съединение
    • Инспекция на позицията на краищата на шпилките преди и след заваряване е критична за гарантиране на безопасността, надеждността и ефективността на е-двигателя.

    Вашите ползи с ZEISS

    • Позициониране на изолационната хартия с оптично 3D сканиране и ZEISS КИМ
    • Оптимален контрол на процеса и сливане на различни измервателни резултати чрез ZEISS PiWeb софтуер за генериране на отчети и статистика
    • Определяне на позицията на заварените краища на шпилките с ZEISS PRISMO с тактилни стилуси

  • Етап на качество 4: Инспекция на заваръчните шевове

    Инсталация на статора

    Предизвикателства

    • Остатъчен лак може причини порьозност в заваръчния шев, което да доведе до влошаване на работата на е-двигателя или до тотален отказ
    • Безразрушителна инспекция на всички заваръчни шевове е ключово изискване

    Вашите ползи с ZEISS

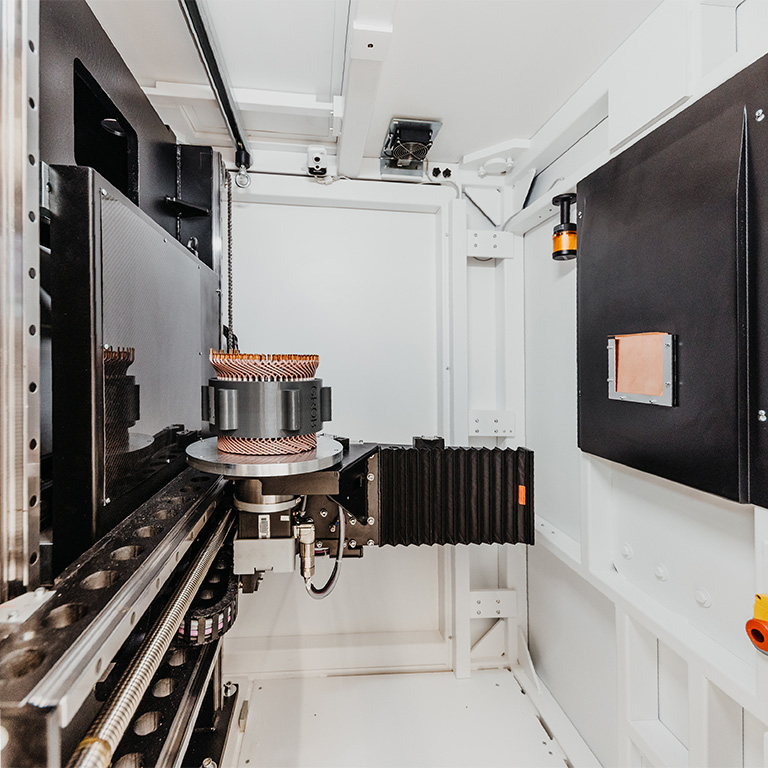

    • Детекция, локализация и класификация на пори и дефекти вътре в заваръчния шев с индустриални КТ системи като ZEISS METROTOM
    • Гарантира безразрушително осигуряване на качеството и мониторинг на заваръчните процеси

  • Етап на качество 5: Анализ на пространствените дименсии на инсталацията

    Инсталация на статора

    Предизвикателства

    • Ел.двигателят може да бъде сглобен само ако външните размери на статора не превишават инсталационното пространство в корпуса
    • Сложни геометрии и смесени материали на статора също затрудняват осигуряването на качеството на целия компонент.

    Вашите ползи с ZEISS

    • Автоматично превключване между различни сензори поддържани от ZEISS КИМ, снабдени с технологията ZEISS mass
    • Пълно QA на предварително сглобения статор благодарение на комбинацията от 3D лазерни сензори и тактилни стилусни системи
    • Автоматична инспекция на по-големи количества със серията ZEISS Integration

Допълнителен поглед към осигуряване на качеството за e-двигатели

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Пет измервателни стъпки за оптимален контрол на качеството

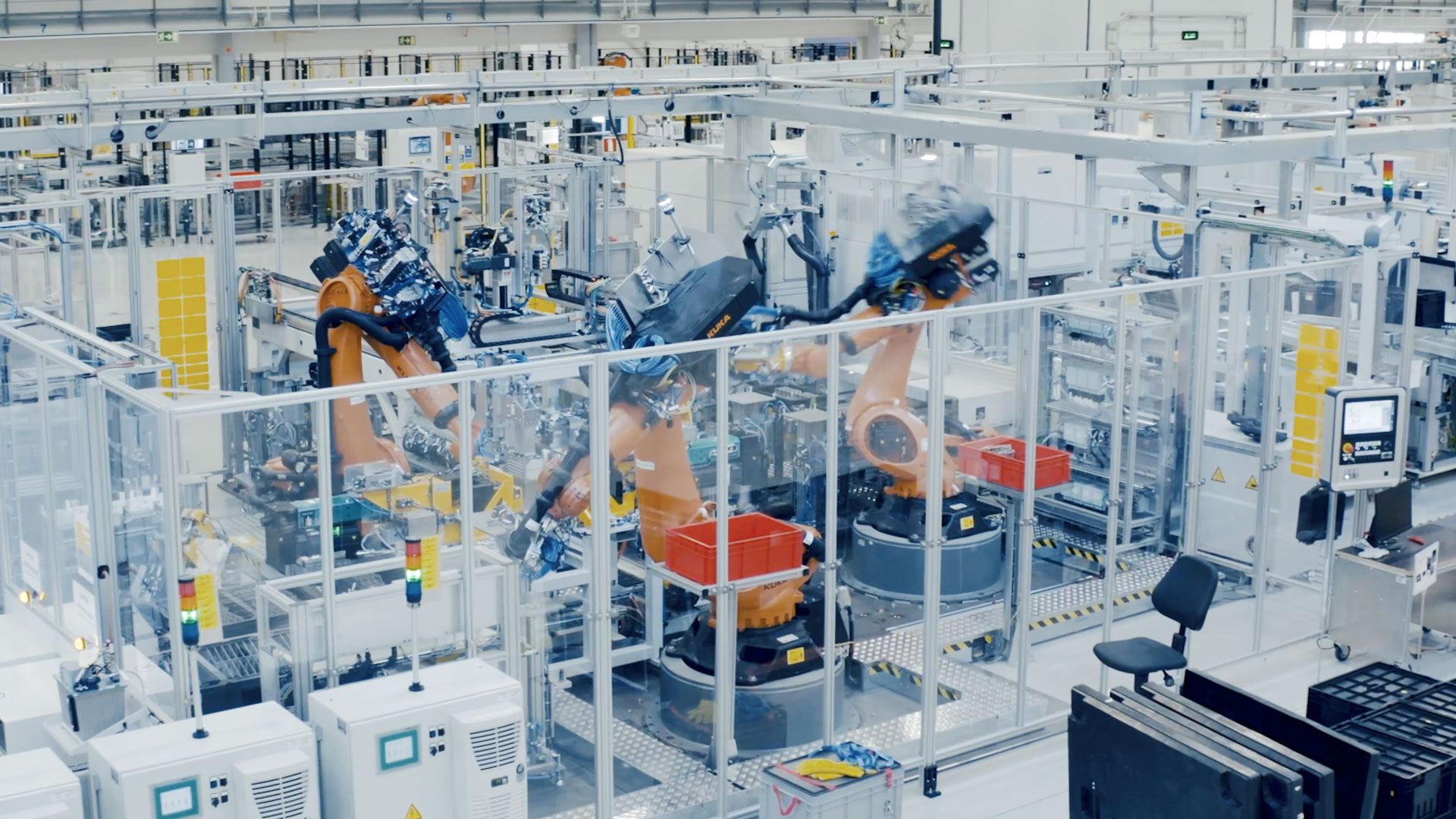

    ZEISS Решения за е-мобилност в GROB: История на успеха

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Множество измервателни задачи, изпълнявани от прецизна ZEISS технология

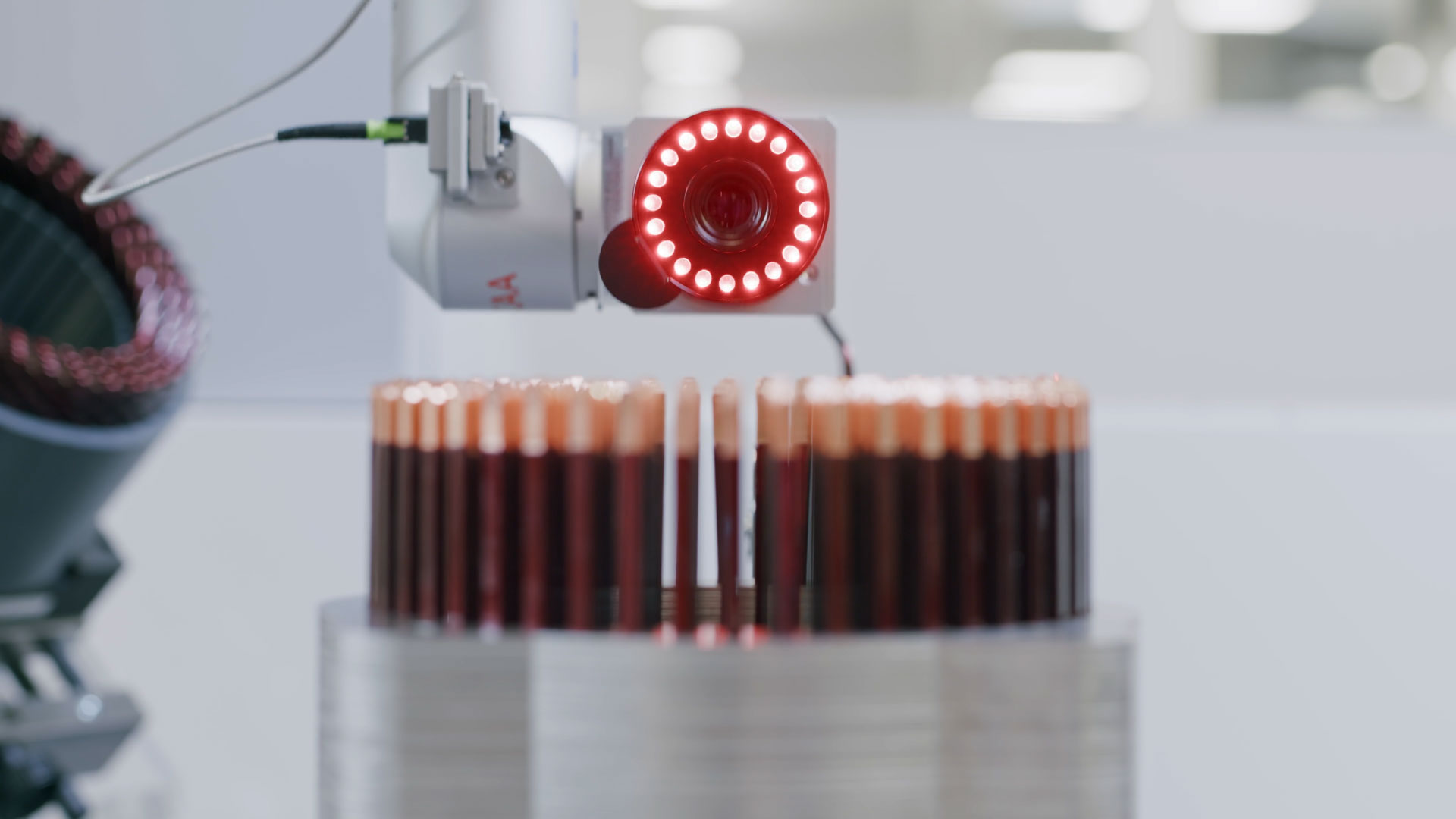

    Измерване на статор на ел.двигател

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Множество измервателни задачи, изпълнявани от прецизна ZEISS технология
    Измерване на характеристики на статор на ел.двигател

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Множество измервателни задачи, изпълнявани от прецизна ZEISS технология

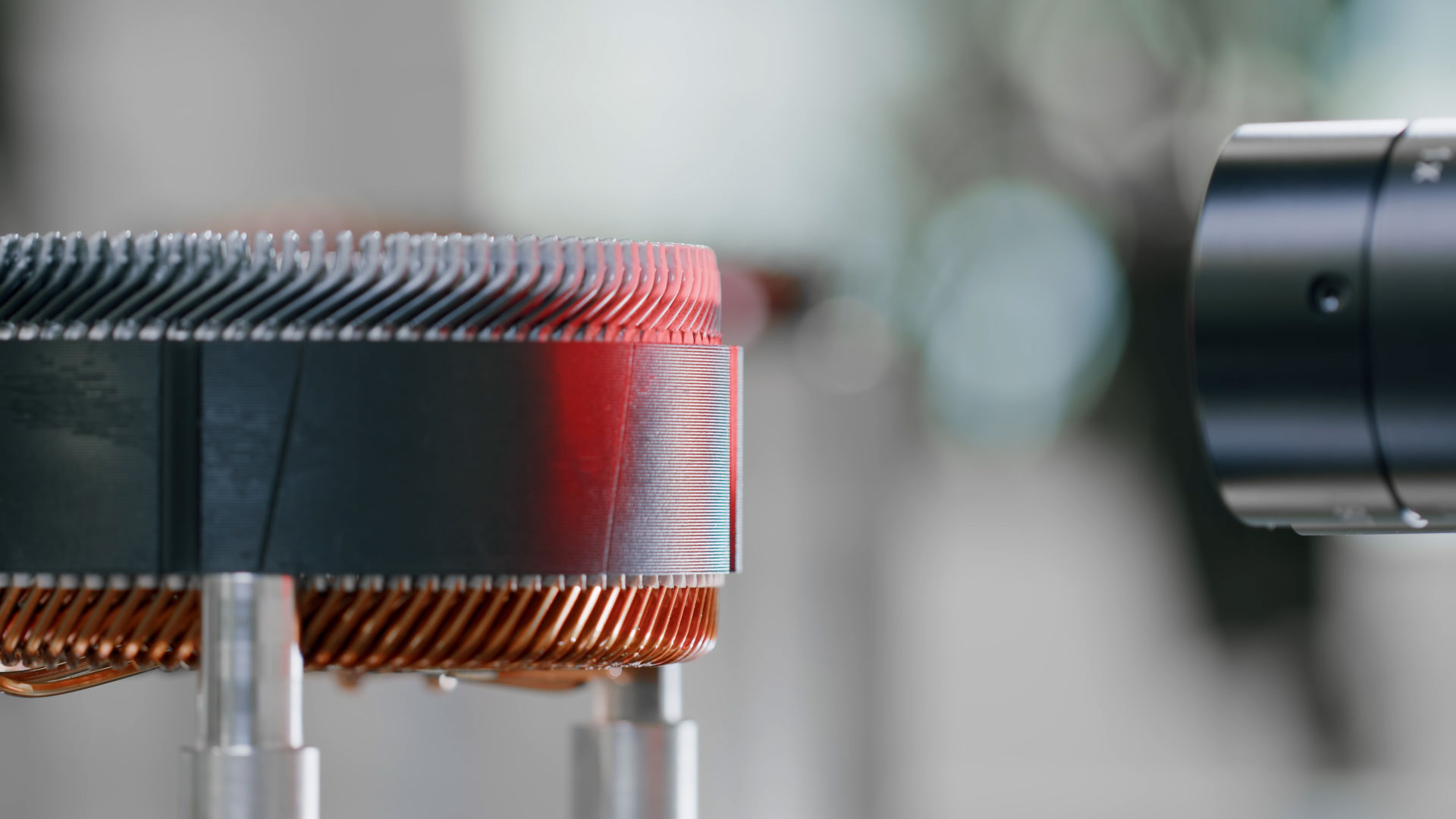

    Измерване на намотка на ел.двигател
“Затова трябва да правим постоянно проверки от входящите стоки до готовото изделие” Какво е поведението на огъване на проводника, подходяща ли е геометрията, поставена ли е хартиена изолация между шпилките и металната част, съответстват ли заварките?
Georg Knoll Ръководител на инспекционна лаборатория, GROB
