ZEISS VoluMax 9 titan

Мощно решение на едно място за ефективни работни процеси

ZEISS VoluMax 9 titan комбинира мощна технология с максимална лекота на използване. С волтаж на тръбата от 450 kV и мощност 1 500 W, томографската система предлага забележителна сила на проникване и надеждно открива дефекти в части с висока плътност и сложи възли от различни материали.
Напълно интегрираният софтуер ZEISS INSPECT X-Ray дава възможност за изпълнение на задачи от калибриране на скенера до генериране на отчет с една програма.

  • Надеждна инспекция на плътни материали и сложни сглобки.
  • Компактният дизайн осигурява най-умно използване на наличното пространство.
  • Софтуерно решение на едно място за безпроблемен работен процес
VOLUMAX 9 TITAN
Свържете се с нас

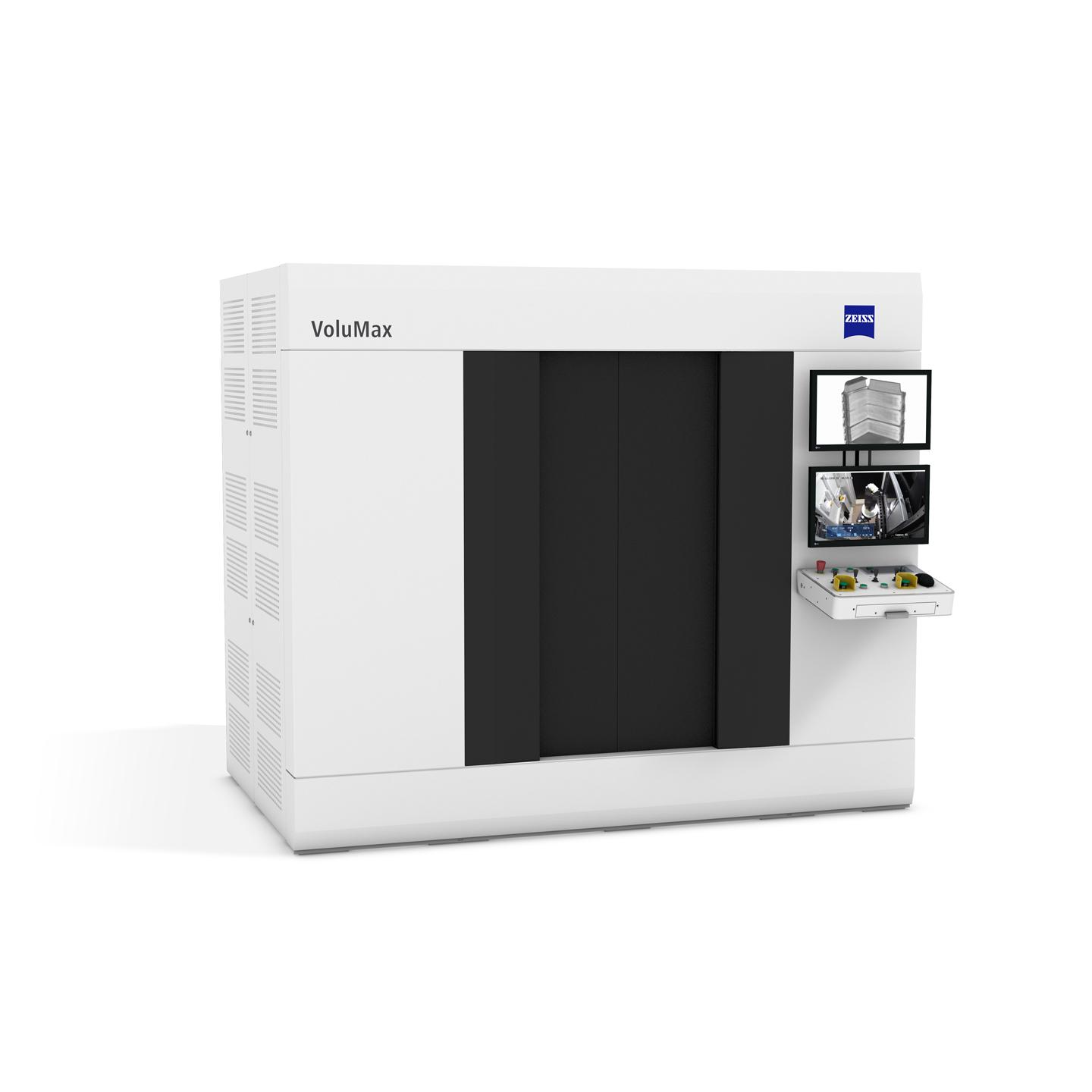

Удобен и компактен за потребителя КТ генератор

ZEISS VoluMax 9 titan не само комбинира производителност при 450 kV с изключителна лекота на ползване, той е и най-компактната и солидна система от този вид на пазара. Просторният му интериор побира части с размери до 590 x 700 mm и тегло до 60 kg, а с 3k детектор и 1 500 W мощност предлага забележителна сила на проникване - всичко това е от ключово значение за боравенето с големи и плътни компоненти.

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Мощност, качество и лесно използване

Вашите предимства накратко

ZEISS VoluMax 9 titan се справя с голямо разнообразие от приложения, които поставят различни изисквания за ефективност и качество Той предлага надежден начин за изпълнение на последователни инспекции за дефекти на много плътни части в множество индустрии.

С напълно интегрирания софтуер ZEISS INSPECT X-Ray, потребителите могат да изпълняват задачи от калибриране на скенера до генериране на отчети. Дори за начинаещи в работата с индустриални компютърни томографи, този софтуер ги води през целия работен процес и дава отлични резултати при инспекция на дефекти и контрол на сглобяването на отделни компоненти. Разнообразните му характеристики правят лесно определянето на статуса на главните рентгенови компоненти, идентифициране на правилните параметри на КТ скенера, получаване на реконструирания обем, незабавно получаване на 3D изгледи и извършване на ключови оценки.

  •

    Компактен смарт дизайн

    Малкия отпечатък на машината, операторска конзола интегрирана в шкафа и подобрена система на придвижване допринасят за изключителна гъвкавост. Тъй като генераторите са директно инкорпорирани в системата, те не изискват допълнително пространство. Тази компактна и все пак просторна система може да работи с части с размери до 590 x 700 mm, осигурявайки най-умно използване на наличното пространство.

  •

    Солидно решение

    Дори в много трудни работни условия, този солиден уред комбинира дълъг експлоатационен живот с минимални престои. Генераторът и задвижването са разработени и произведени от ZEISS, изтъквайки ангажимента за компоненти с най-високо качество и подобрявайки производителността навсякъде.

  •

    Изключителни услуги на ZEISS

    ZEISS предлага огромен набор от отлични хардуерни и софтуерни услуги, като запазва изискванията за поддръжка ниски и същевременно оказва незабавно съдействие винаги, когато е необходимо. Екипи от говорещи местния език сервизни техници и обучители са готови за командироване в 25 страни.

  •

    Бърза възвращаемост на инвестицията

    Благодарение на мощната рентгенова тръба и детектор с много чувствителен сцинтилатор, времето на цикъл е редуцирано до минимум. По- бързи скенери, солиден дизайн и стандартно високо качество водят до бърза възвращаемост на инвестицията за потребителите на ZEISS VoluMax 9 titan.

  •

    Лесно зареждане

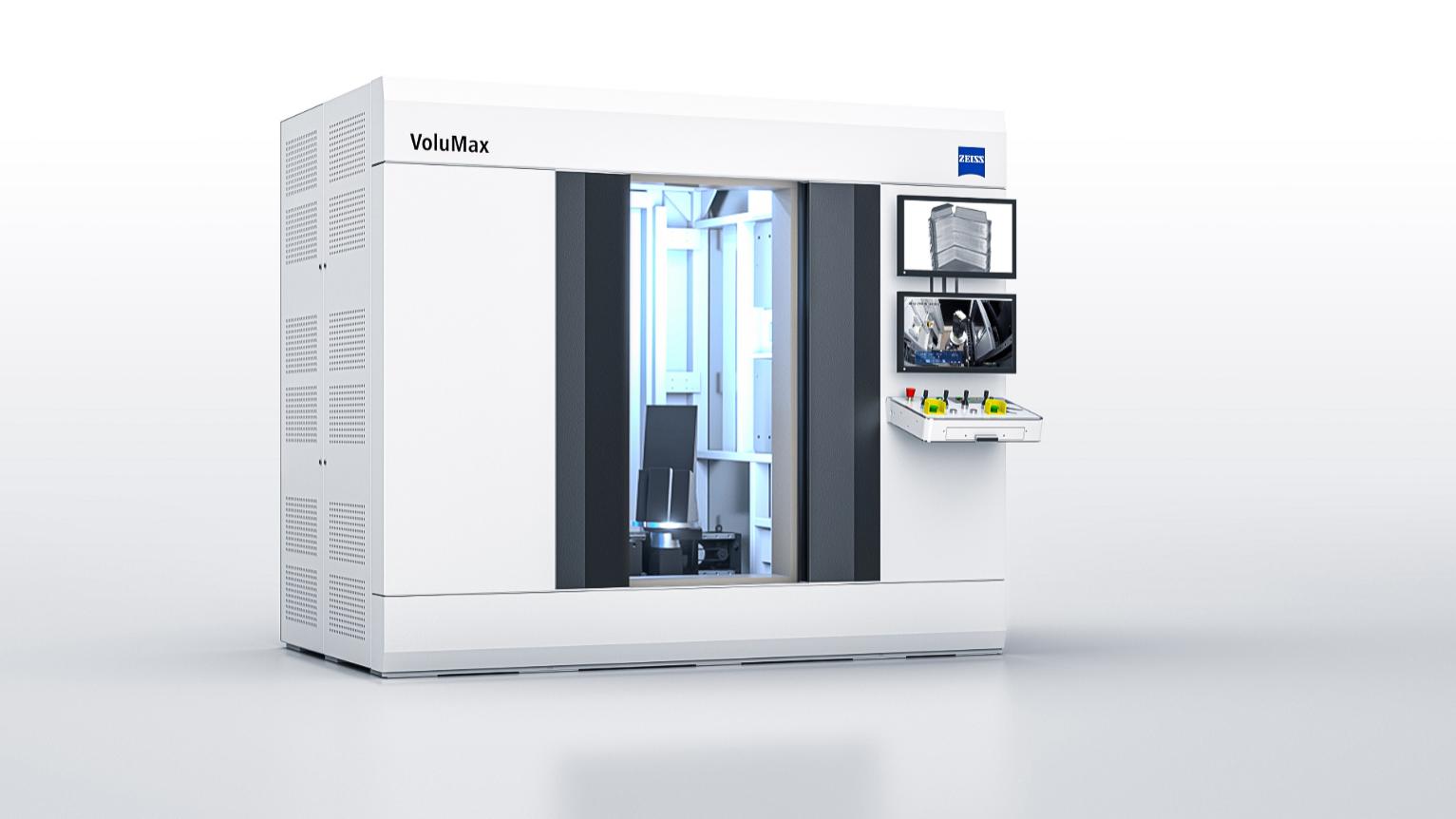

    Широки плъзгащи врати с електронно задвижване улесняват боравенето с големи компоненти, а автоматичното позициониране на осите спомага за удобното товарене и разтоварване. Тази ергономична операция повишава удобството и лекотата на ползване.

  •

    Безопасност на потребителите

    Проектирана в съответствие с високи стандарти за безопасност и качество на компонентите, присъщо за марката ZEISS, с тази машина се работи лесно и безопасно.

Прецизни процеси в трудни индустрии

Преглед на типични приложения

  • NEV (нови енергийни превозни средства)

    Батериен модул

    ZEISS VoluMax 9 titan изпълнява високо надеждни инспекции на изделия от различни материали като батерийни модули. Като елиминира артефактите, които втвърдяват лъча, тя осигурява сканиране с по-високо качество и бързина, с подобрена детекция.

  • NEV

    Статор

    Ползите за потребителите са бързото сканиране от 10 до 15 минути, резолюция от около 100 μm, нисък шум и намалени артефакти. ZEISS VoluMax 9 titan е отлично цялостно решение за откриване на порьозност в заварките при процеса на осигуряване на качеството на статори. В комбинация с допълнителния софтуер за сегментиране ZADD за AI-базирано автоматично откриване на пори в щифтовете, ZEISS VoluMax 9 titan осигурява ненадмината лекота на използване и стабилност при детекция на критичните пори.

  • Авиационно-космическа

    Лопатки

    ZEISS VoluMax 9 titan предоставя високото напрежение и мощност, необходими за инспектиране на плътни материали. Дава възможност за анализ на дефекти във вътрешните структури на всеки етап и надеждно открива пори в компоненти като лопатки на турбини или на вентилатори.

  • Електроника

    Вентилаторен електродвигател

    За инспекция на сложни мулти-метални модули, ZEISS VoluMax 9 titan предлага необходимата ви надеждност. Способен да разпознава медните проводници в електродвигателя, той извършва и ясно откриване на други компоненти - с резолюция с добро качество.

Освен удобната за потребителя работа, компактната и солидна система ZEISS VoluMax 9 titan е снабдена с допълнителни характеристики за експлоатация на високо ниво. Кликнете върху сините точки в изображението отдолу за допълнителна информация за продукта.

Продуктова информация

Върхова производителност на линията и в лабораторията
450 kV рентгенова тръба

Мощността от 1 500 W осигурява силата на проникване, необходима за сканиране на големи плътни части и постигане на бързина на циклите.
Съотношение система/обем на частта

Елегантен, но просторен, с място за части до 590 x 700 mm –като батерийни модули или вентилаторни лопатки
3K детектор

С 3,072 x 3,072 пиксела, детекторът с плосък панел гарантира проекции с висока резолюция за прецизен анализ.
Компактни размери

Със само 2,750 x 2,350 x 1,750 mm (включително генераторите), най-компактната система в своя клас се побира в почти всяка работна среда.
Конзола в шкаф

Операторската конзола, вградена в шкафа на системата прави още по-лесно използването и спестява място, тъй като допълнителна маса не е нужна.
Интегриран софтуер

Перфектно взаимодействие с ZEISS INSPECT X-Ray гарантира изчерпателно покритие на всичко от калибриране до отчет.
Качество на данните

Автоматичният процес на 3D сканиране и алгоритмите на софтуера за последваща обработка гарантират високо качество на данните и прецизен анализ.

Гъвкавост и автоматизация с ZEISS INSPECT X-Ray

Като решение на едно място, ZEISS INSPECT X-Ray управлява работата на системата, реконструкцията на КТ обема, оценката и записа на данните. Лесното използване на системата дава възможност на много различни оператори, от научни изследвания и развой до производство, да постигат ново ниво на гъвкавост.

Повече

Технически данни

Размери (Ш x В x Д)

2,750 mm x 2,350 mm x 1,750 mm

Тегло на системата

13 500 kg

Волтаж на тръбата

450 kV, 3.3 mA

Размер на пиксела

139 μm

Детектор с плосък панел

3,072 x 3,072 px

Макс. размер на детайла

Ø 590 x 700 mm

Макс. тегло на детайла

60 kg

Области на приложение:
Батерийни модули, статори, лопатки, електрически агрегати


Инспекционни параметри:
Безразрушителна инспекция и осигуряване на качеството на плътни материали
