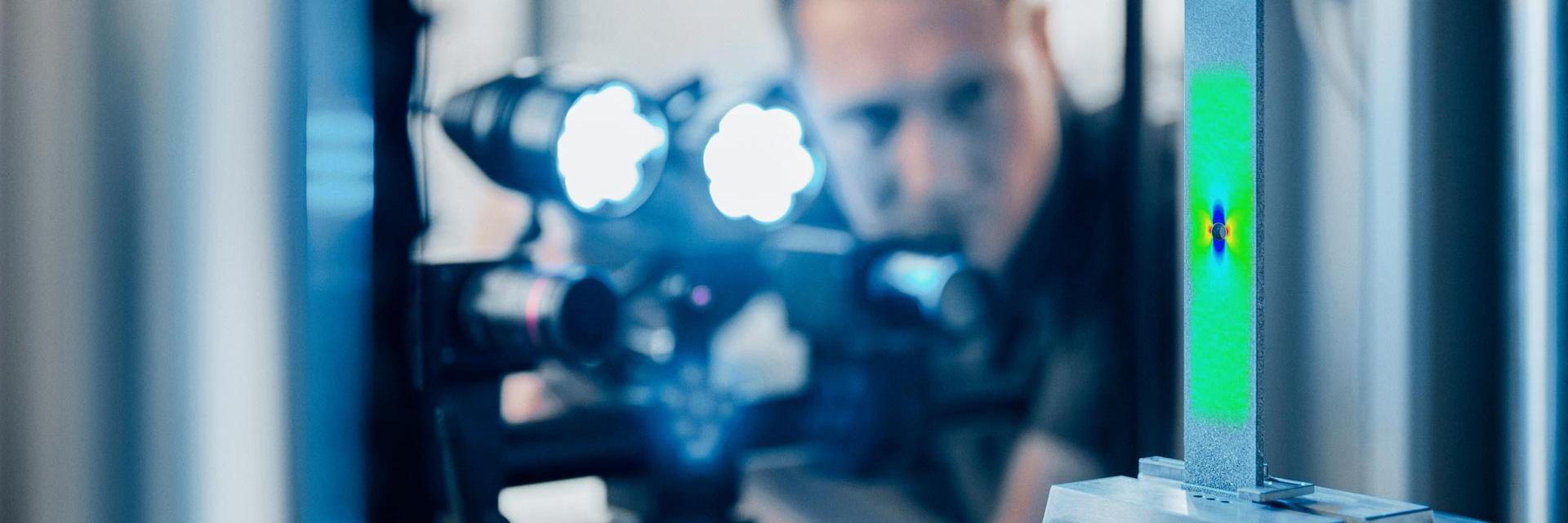

Оптично 3D измерване на напрежение, деформация и изместване

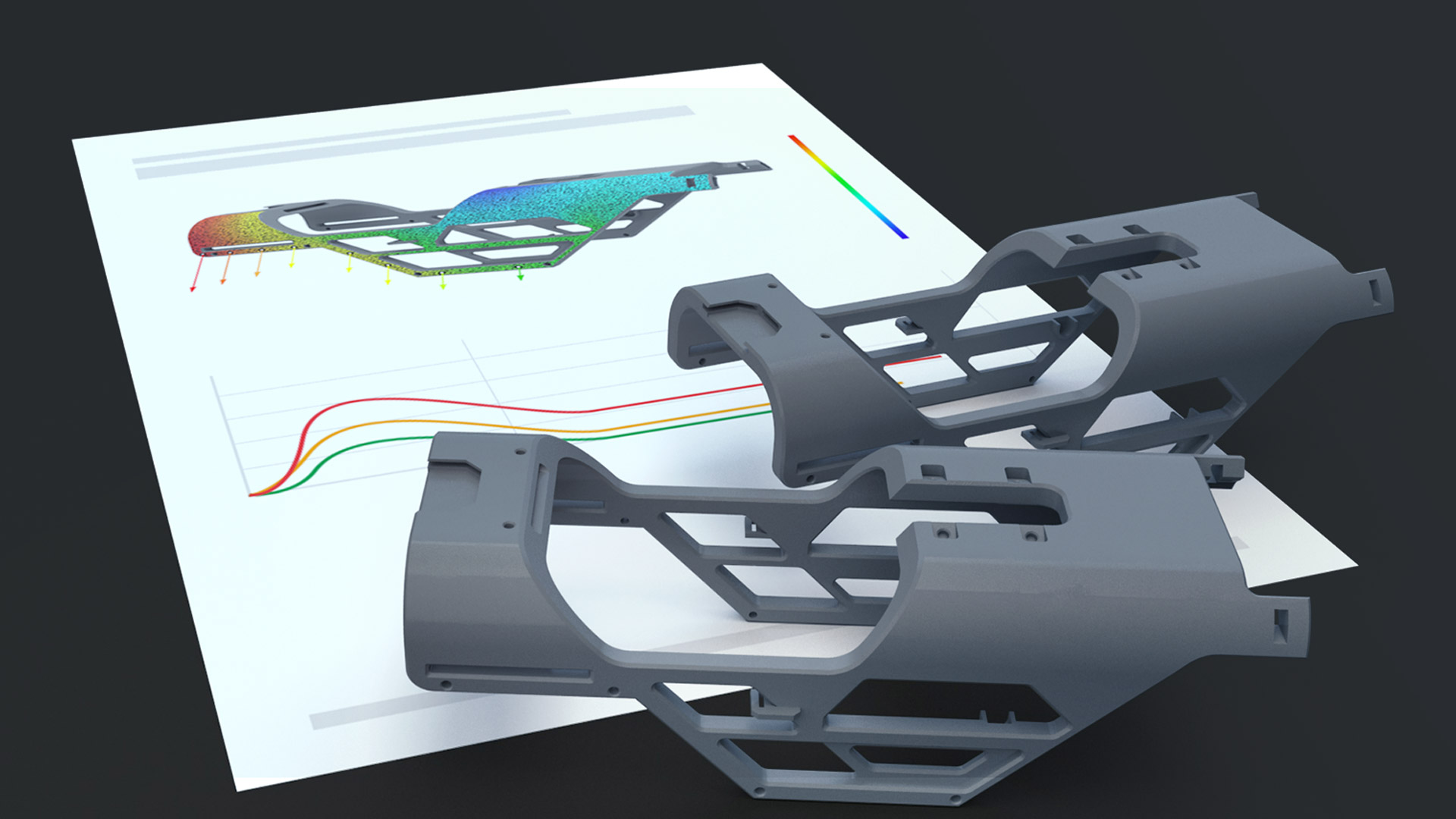

Прецизни и всеобхватни 3D измервателни данни

Продуктовото портфолио на ZEISS за 3D изпитване включва сензори за динамично и статично получаване на 3D координати, 3D измествания и повърхностни напрежения На основата на фотограметрични измервателни методи като триангулация и изравняване на фототриангулачен блок, системите предоставят прецизни 3D координати, за пълно-форматни точкови измервания

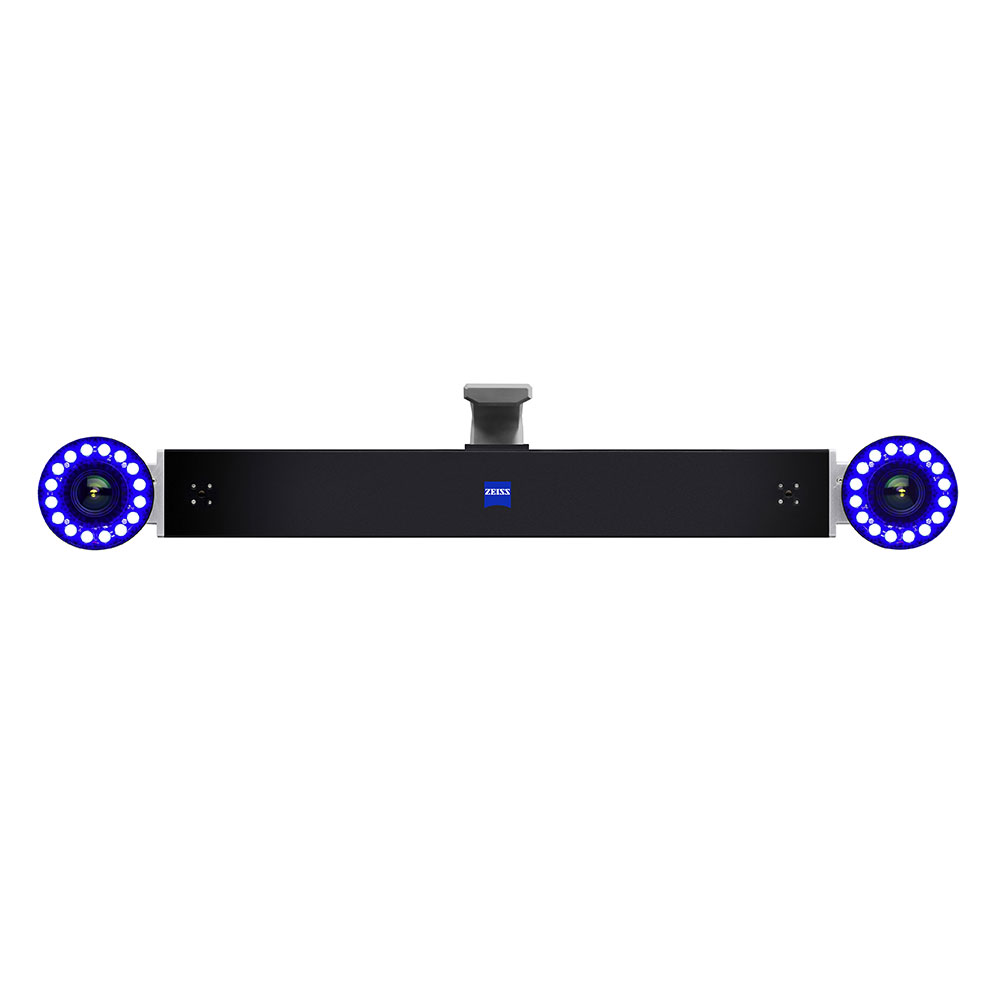

ARAMIS 3D Камера

Система за индустриални изследвания

Пълно-форматно и базирано на токи измерване на измествания, деформации и повърхностни напрежения в индустриални условия. Готов за употреба незабавно

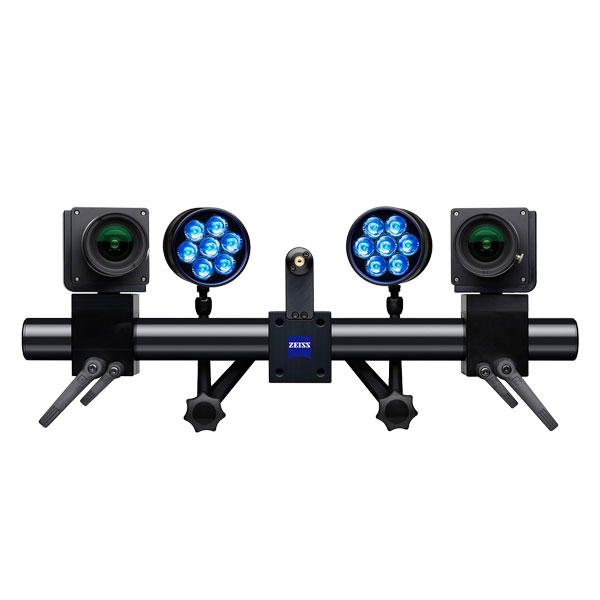

ARAMIS Adjustable

Модулна камера за измерване на деформации
Индивидуално разширяема система предоставя прецизни 2D и 3D координати за анализиране на статично или динамично напрегнати компоненти и материали.

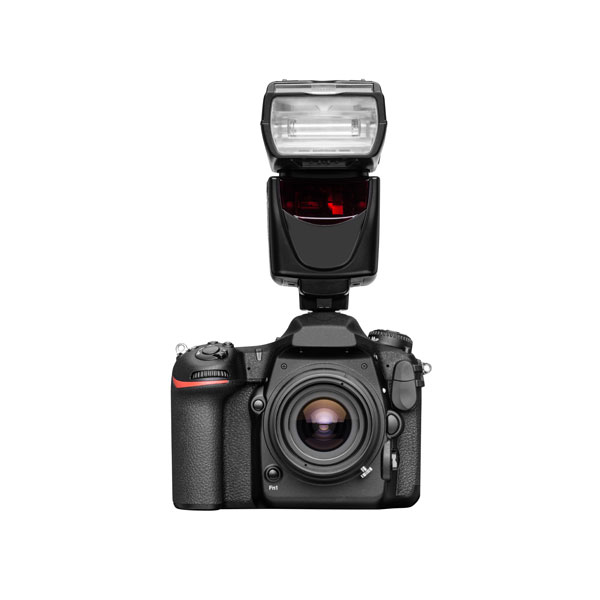

ARGUS

Оптично решения за анализ на формоване
Поддържа оптимизацията на процесите за формоване на ламарина и оптимизация на инструментите Резултатите са всеобхватни и интуитивно разбираеми

Идеално за разработване на продукти, изследване на материали и изпитване на компоненти

Идеално за разработване на продукти, изследване на материали и изпитване на компоненти

Вземане на надеждни решения

Анализите предоставят информация за свойствата на материалите и поведението на компонентите под товар Тези резултати формират основата за трайност на продукта, схема на геометриите, надеждни числови симулации и тяхното валидиране.

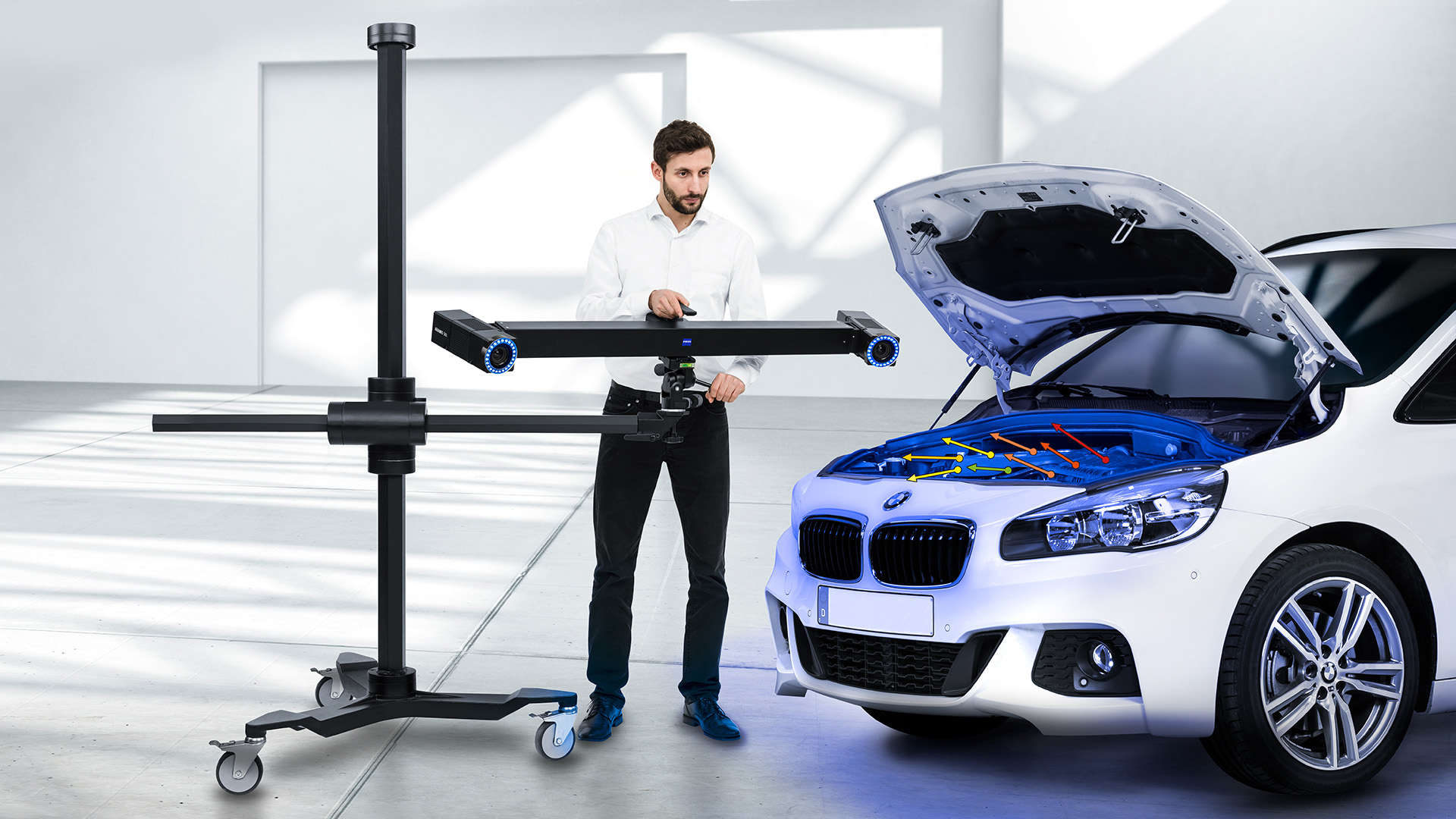

Бърза и лесна изпитателна процедура

Спестете време и пари за подготовка на изпитването

Оптични сензори от портфолиото на ZEISSс продукти за 3D изпитване измерват статично или динамично заредени проби и компоненти без контакт и независимо от материала - без продължителна и скъпа подготовка на изпитвания предмет. Инсталирането на традиционни сензори като тензометри, LVDT или сензори за ускорение може да се избегне или значително да се намали Освен икономия на време при подготовката, оптичните сензори предлагат и много по-голяма база данни за следваща оценка на тестовете.

Високо прецизни измервания за малки и големи предмети

Високо прецизни измервания за малки и големи предмети

Системата предлага стабилни решения за анализ на проби от няколко милиметра до структурни компоненти от няколко метра Разделителната способност на измерването достига до под-микрометровия диапазон независимо от геометрията и температурата на пробата.

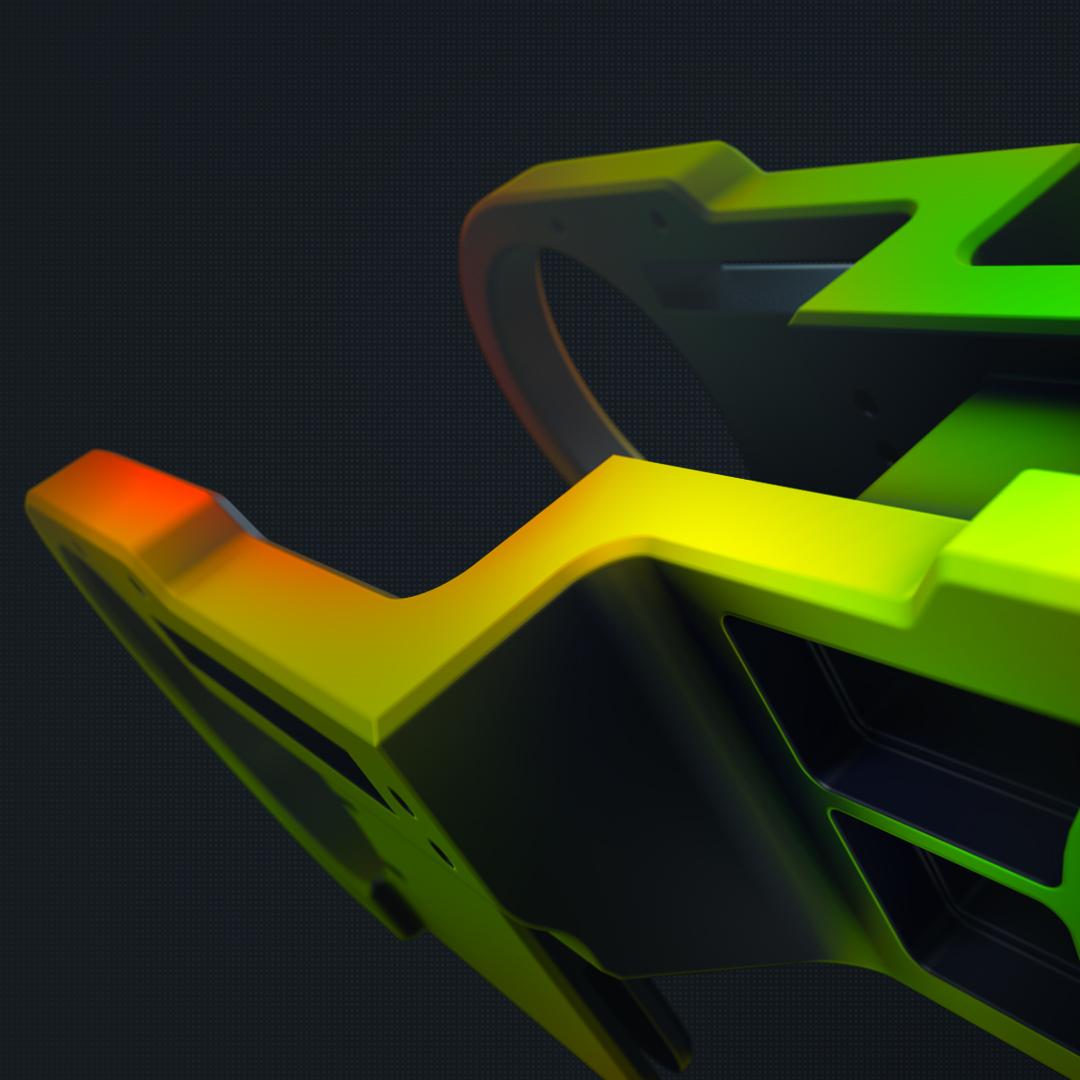

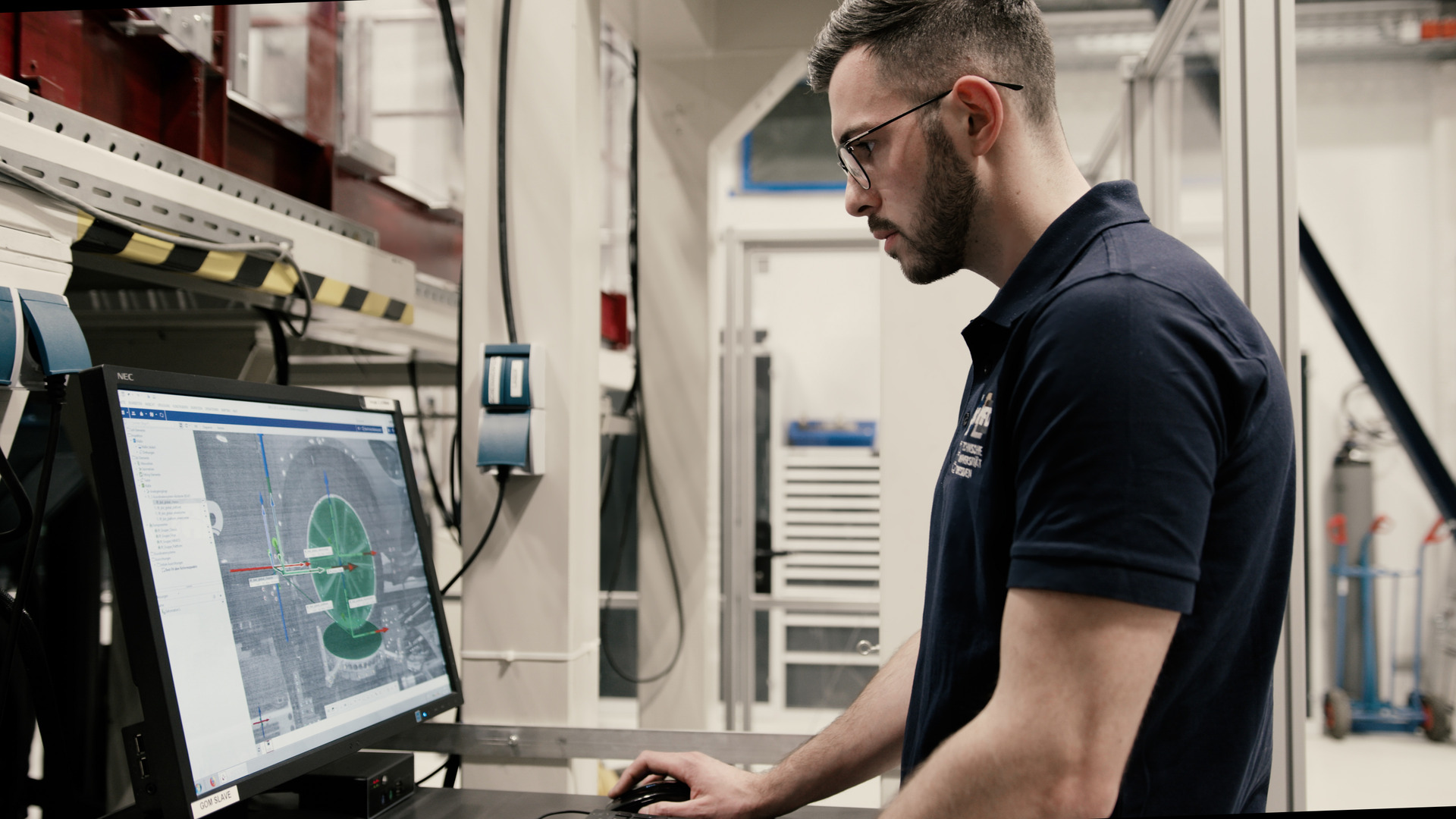

ZEISS INSPECT Correlate

ZEISS INSPECT Correlate

Софтуерът ZEISS INSPECT Correlate предлага целия работен процес от набиране на измервателни данни до анализ и генериране на отчети Той комбинира синхронизираното получаване на образи и аналогови данни на сензорите ARAMIS с функцията за оценка на софтуера ZEISS INSPECT

Измервателни променливи

  • 3D координати
  • 3D измествания
  • 3D деформации
  • 3D скорости и ускорения
  • Разширения на повръхността
  • Свойства на материалите за симулалцията (модул на елестичност и др.c.)
  • Оценки на 6 степени на свобода (6DoF)

Индустрии

Автомобилно инженерство

Автомобилно инженерство

Независимо дали в разработката на е-мобилност, леки конструкции или класически превозни средства: С 3D измервателни данни от ARAMIS ОЕМ и доставчиците на услуги могат надеждно да спазят високите изисквания за безопасност, функция и срок на експлоатация.

Авиационно-космическа

Авиационно-космическа

В авиационно-космически сектор ARAMIS се е утвърдил като незаменима измервателна система за характеризиране на всички материали, за тестване на прототип и за оценка на стабилността на компоненти и структурни детайли.

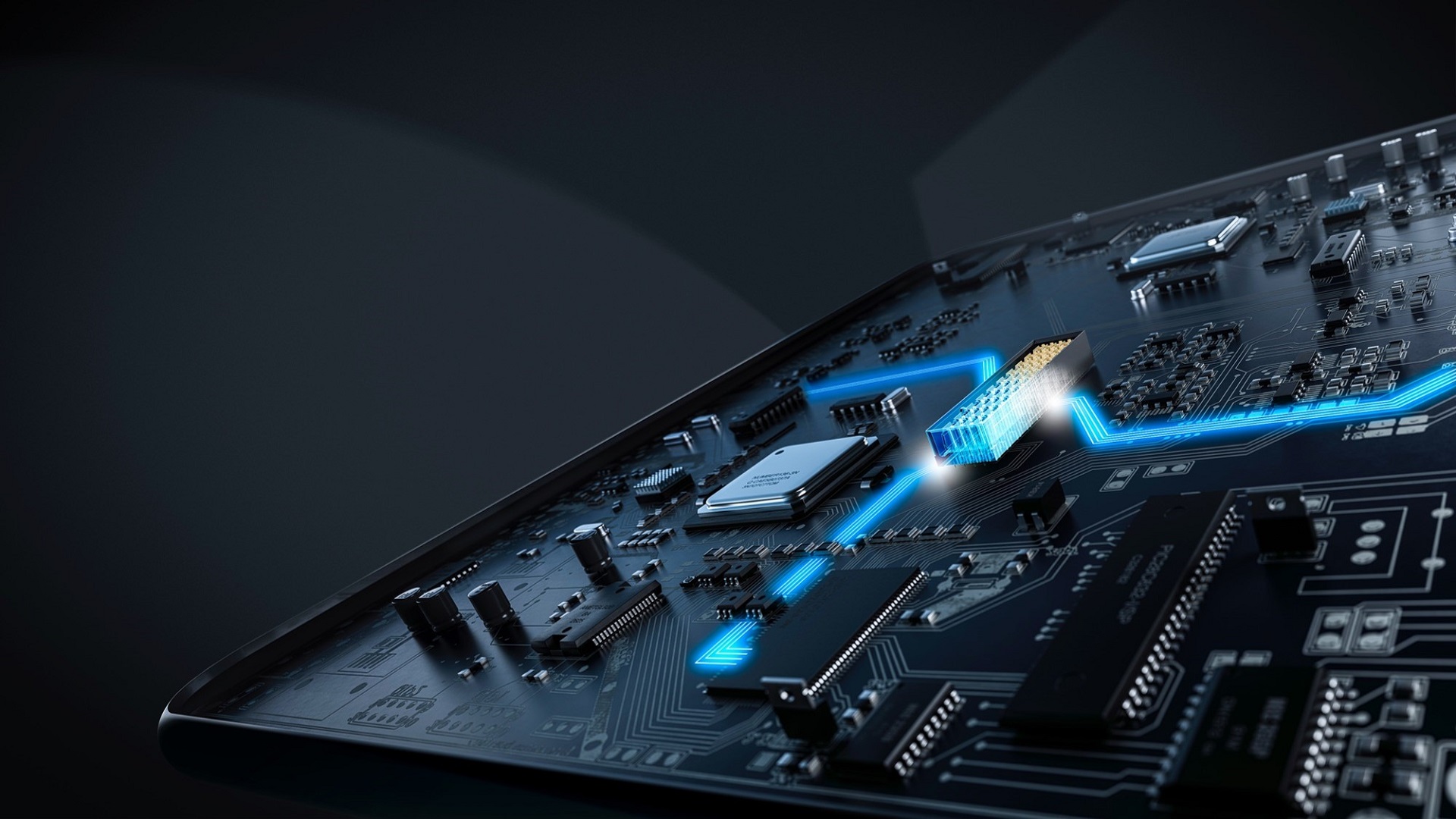

Електроника

Електроника

ARAMIS предлага точно конкурентното предимство, които компаниите искат в една толкова бързо развиваща се индустрия: по-висока ефективност при разработка на продукти в комбинация с фундаментални експертни познания за материали и детайли.

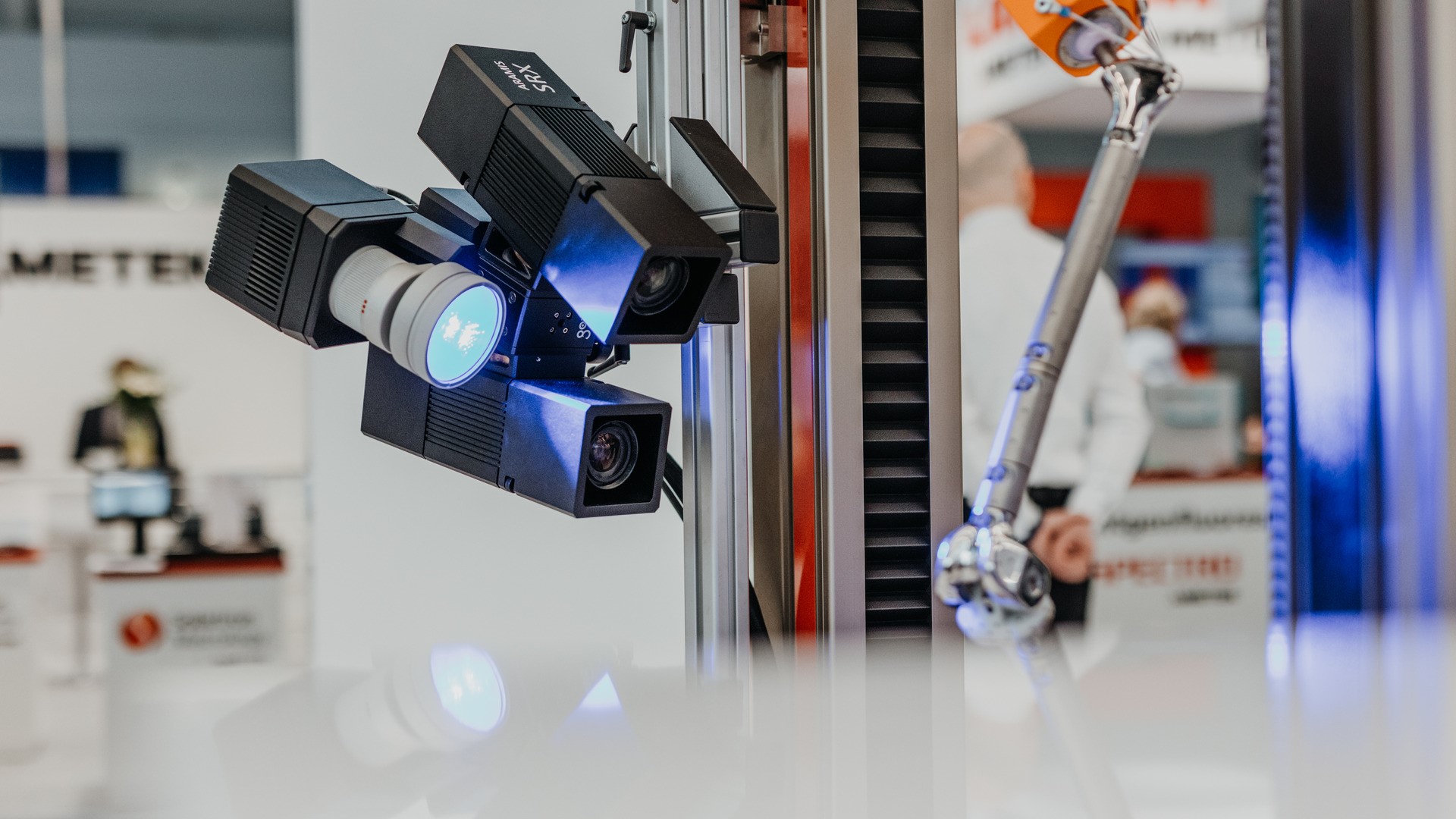

Медицинска технология

Медицинска технология

Оптичната 3D метрология предоставя ценна информация за изследователката работа по нови материали и за разработване на ортопедични импланти и продукти за спорта

Сила и енергия

Сила и енергия

ARAMIS предоставя прецизни измервателни данни за напрежения, измествания и деформации, които компаниите в енергетиката могат да използват за оптимизиране на техните системи и гарантиране на безопасна работа.

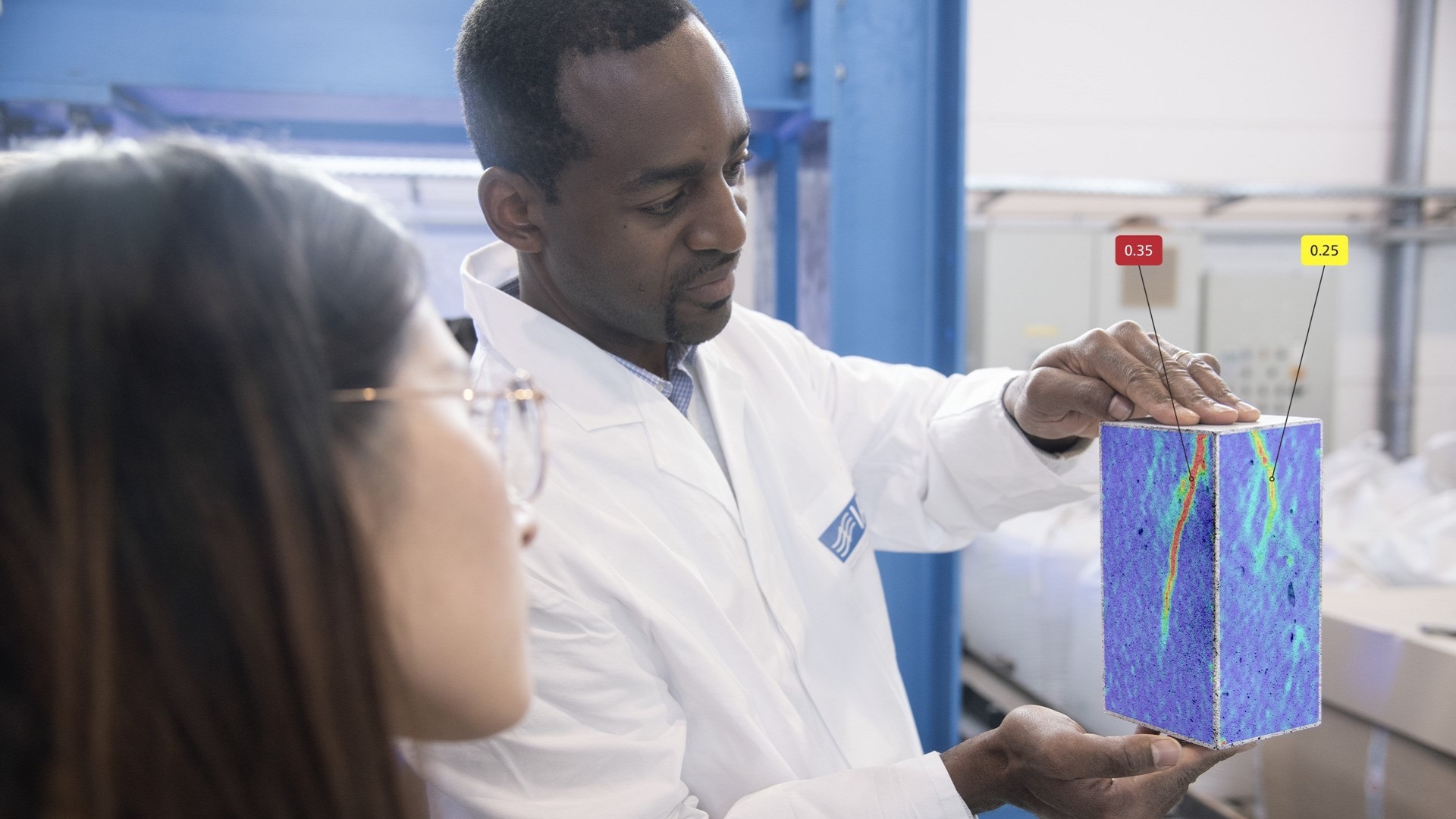

Гражданско строителство

Гражданско строителство

Оптичната измервателна технология се използва широко в областта на гражданското строителство Тя помага на изследователите да получат желаните измервателни резултати по-бързо, по-надеждно и с по-малко разходи.

Области на приложение

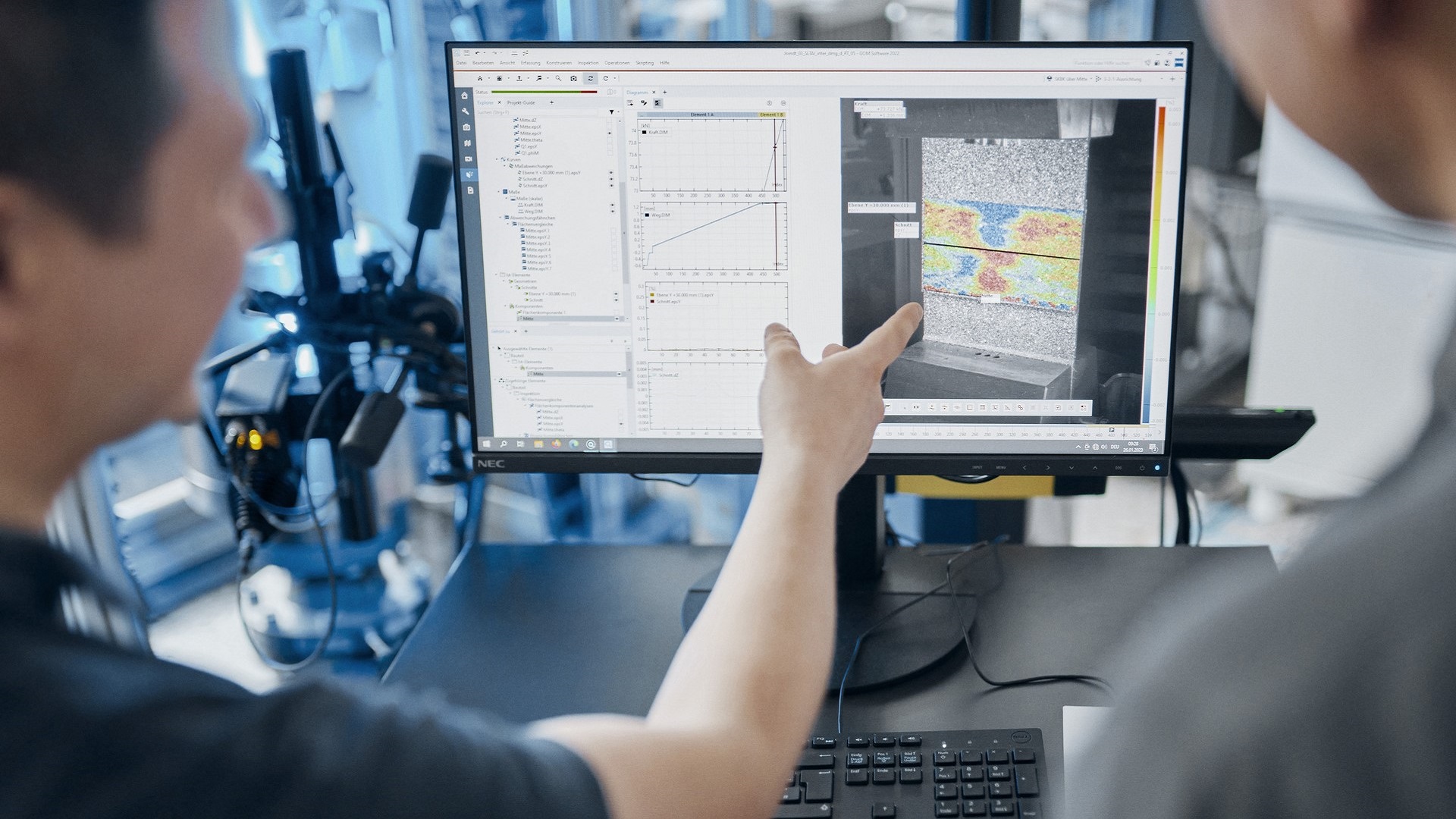

Характеризиране на материали

Характеризиране на материали

Прецизните пълно-форматни измервателни резултати на ARAMIS подобряват точността на параметри на материала. Съществуващите методи за оценка се оптимизират и стават по-надеждни, като определянето на кривите на деформация и граници на формоване Някои изпитвания на материали са възможни само защото измерванията с ARAMIS се провеждат по безконтактен метод и резултатите имат висока пространствена разделителна способност. Те се използват, например, за изпитване на опън, срязване, компресия и три-точково огъване както и за високоскоростни и температурни тестове.

Изпитване на прототипи, компоненти и структурни детайли

Изпитване на прототипи, компоненти и структурни детайли

ARAMIS се използва за анализи на коравина, анализ на вибрации, изпитвания на устойчивост на умора и краш тестове Измервателните резултати формират основата за определяна на експлоатационния срок на продукта или граничните натоварвания и оптимизиране на геометрията. В изпитването под товар системата регистрира реалната геометрия на компонента, включително поведението на нелинейни деформации позволява директно сравнение с FEM данните.

Валидиране на числови симулации

Валидиране на числови симулации

Сензорите ARAMIS предоставят информация за свойства на материали, поведение на компоненти при деформиране и гранични условия на теста. Това са входни параметри за симулационните модели както и сравнителни променливи за оптимизация и валидиране Софтуерът позволява импорт на FE данни от ABAQUS, PAMSTAMP, LS-DYNA и ANSYS, AUTOFORM както и тяхното 3D подреждане в пространството и към измервателните данни.

ARAMIS в приложение за изпитване

  • Интегриране в изпитателния стенд

    Асоциираният ARAMIS контролер улеснява програмирането на потребителски дефинирани измервателни последователности, предлага регистриране на синхронизирани с изображенията външни измервателни сигнали (напр.сила), разрешава предаване на измервателни стойности в аналогова и дигитална форма и предоставя множество опции за интегриране в изпитателна среда.
  • Мултитсензор

    Комбинацията на няколко сензори ARAMIS дава възможност за измервания от различни перспективи с различни измервателни площи. Измерванията се записват едновременно и се оценяват в обща координатна система

  • Големи измервателни обекти

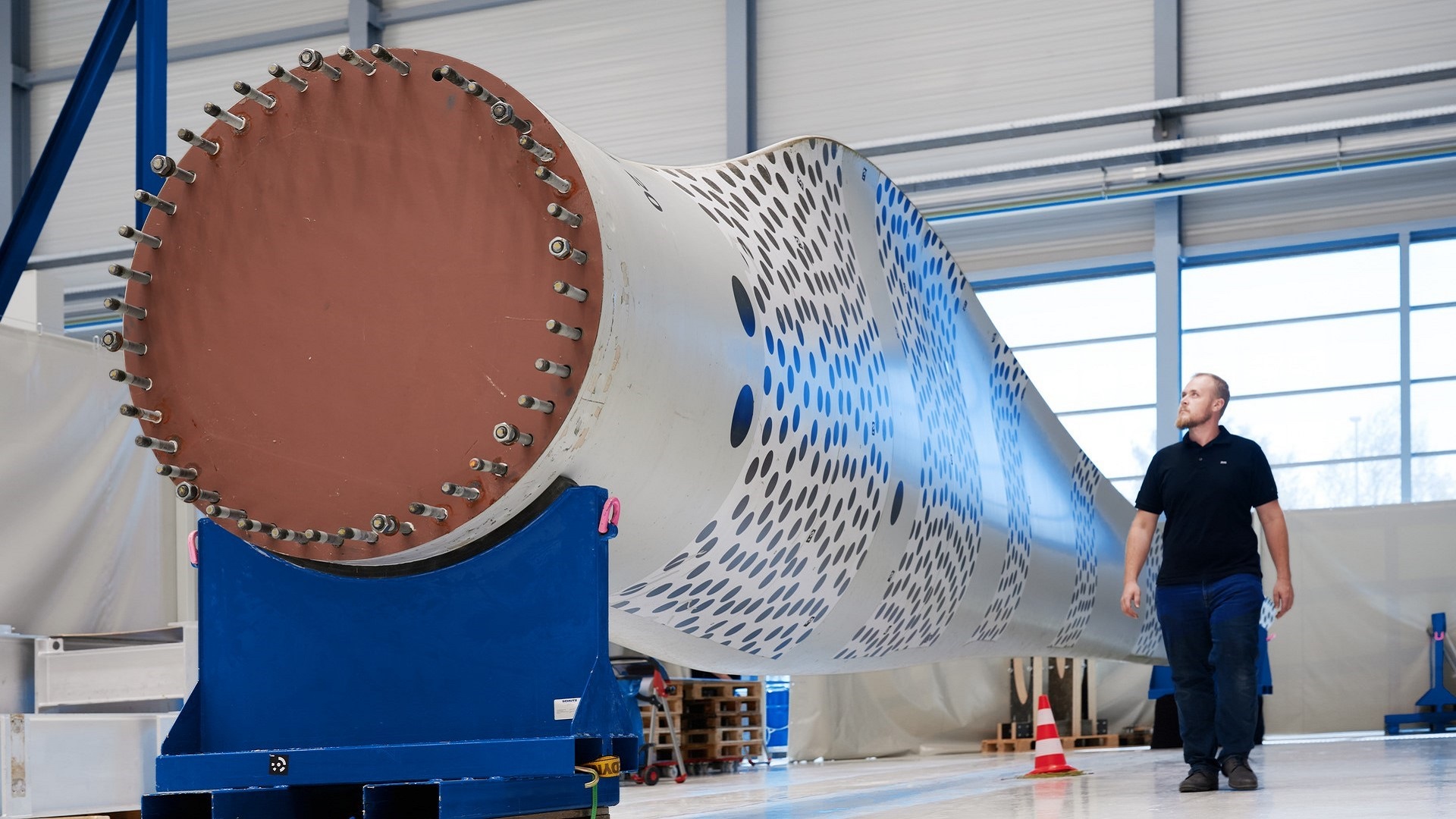

    ARAMIS предлага също метрологични решения за динамично измерване на много големи компоненти или големи структури и сложни тестови приложения. ARAMIS се използва, например, за оценка на вибрационното поведение на индивидуални роторни перки на вятърни турбини при натоварвания, предизвикани от климатичните условия и за анализиране на поведението при загуба на стабилност на летателни апарати в полет под въздействие на сили на огъване.

  • Жива обратна връзка и стрийминг на данни

    Специален измервателен режим на системите ARAMIS предлага опцията за визуализация на измервателните резултати на живо по време на теста или стрийминг на данни до други софтуерни програми през Ethernet връзка с използване на SCPI протокол Измервателният режим се използва специално за дългосрочни тестове и тестове на умора, тъй като се изисква по-малко място за съхранение

  • Автоматизация

    Интерфейсът ARAMIS Kiosk е потребителски интерфейс за автоматизирана оценка на изпитания на опън в съответствие с различни стандарти. Стандартизираните изпитателни последователности могат да се изпълняват лесно, бързо, повторимо и с минимизирана намеса от потребител за серийни измервания с голям брой проби.

  • Валидиране на числови симулации

    Сензорите ARAMIS предоставят информация за свойствата на материалите и поведението на компонентите под товар Ези измервателни данни са входни параметри за симулационните изчисления, както и сравнителни променливи за оптимизация и валидиране. Софтуерът ZEISS INSPECT Correlate позволява импорт на FE данни от формати като ABAQUS, LS-DYNA и ANSYS, както и тяхното 3D подреждане в пространството и към измервателните данни.
