ZEISS решения за техническа чистота

Идентифицирайте първопричината и вземете по-бързо правилните решения

По-бърз стандартен анализ
Открива блестящи метални частици само с едно сканиране на филтъра

По-бърза класификация на частиците
Комбинира светлинна микроскопия и електронна в гладък работен процес

По-бързо вземане на решения
Анализира химичния състав на критични частици за идентифициране на източника на замърсяване

По-бързо документиране
Генерира отчети за чистота в съответствие с всички действащи индустриални стандарти в една работна стъпка

По-бърза инспекция на частиците
и верификация с интегрирани алгоритми за машинно обучение

Техническа чистота
Контакт

Какво е техническа чистота?

Техническата чистота чистота играе важна роля, особено в области, където се произвеждат компоненти като електроинженерство или автомобилостроене Ако възникне замърсяване в чувствителни към частици точки, това бързо може да доведе до функционални ограничения или дори повреди. Ако остатъчното замърсяване в една система е толкова ниско, че не възникват повреди, тя се счита за технически чиста.

Техническата чистота е особено важна в следните сектори:

  • Автомобили и електрически превозни средства
  • Медицинска индустрия
  • Машинно инженерство
  • Адитивно производство
  • Електроинженерство и производство на батерии
  • Оптична индустрия
  • Анализ на масла и хидравлика

Защо е толкова важна техническата чистота?

Благодарение на технологичния прогрес много индустрии се нуждаят от все по-сложни системи Още през 1990-те се наблюдаваше увеличение на повредите, причинени от замърсяване на компоненти в автомобилната индустрия. Скоро стана ясно, че процедурите трябва да бъдат стандартизирани Така нареченият "VDA 19 Guideline", познат също като " Тестване на техническа чистота - замърсяване с частици на функционално релевантни автомобилни детайли",беше публикуван през 2004 г. и преработен през 2015 г. като VDA 19 Част1. На международно ниво, ISO 16232 (2007) формира стандартния набор регулации. VDA 19 Част 2 от 2010 г. съдържа правила за ориентирано към чистота производство на сглобки.

VDA 19 Част 1дефинира прецизно различните видове замърсяване, С помощта на тези дефиниции, замърсяване може да бъде открито чрез анализ на чистотата и други процеси за техническа чистота и да се вземат подобаващи решения. Целта е превантивно избягване на остатъчно замърсяване по компоненти.

Частици

Фибри

Твърди тела от

  • метал
  • пластмаса
  • минерали
  • гуми
  • соли
  • Съотношението дължина към ширина е 1:20
  • Ширина на влакно: ≤ 50 µm

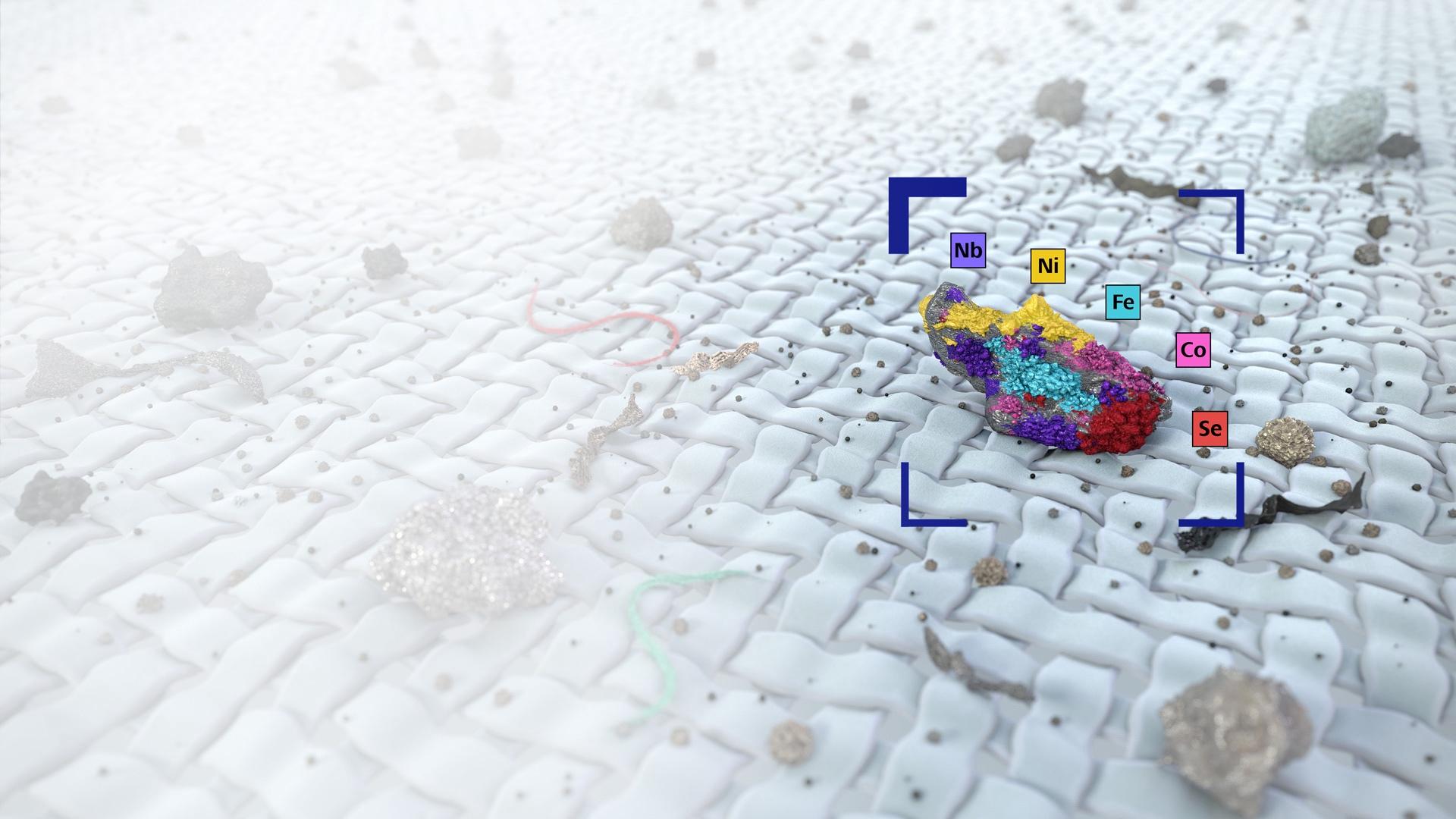

Корелативен анализ на частици за характеризиране на критично замърсяване на процес

Доставчици, производители и крайни потребители очакват все по-високи стандарти за качество Ето защо, иновативно проектиран процес за чистота е ключов за изключване на всякакво замърсяване на функционално релевантни детайли и компоненти през целия производствен процес. ZEISS решения за техническа чистота идентифицират първопричината за замърсяване и дават възможност за по-бързо вземане на правилното решение
  • ZEISS решения за техническа чистота първопричина
  • класификация на обекти в ZEISS ZEN core Анализ на техническа чистота
  • ZEISS техническа чистота Работен процес с екстракция и филтриране

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Открийте в нашата история на успеха защо един австрийски производител на големи двигатели въведе стандарти за техническа чистота преди десет години И защо EISS EVO сканиращ електронен микроскоп играе ключова роля в това
    Намиране на иглата в купата сено

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Как идентифицирате първопричината? ZEISS решения за техническа чистота

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    Повишете вашата продуктивност за класификация на обекти в ZEISS ZEN core Анализ на техническа чистота

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
    ZEISS техническа чистота Работен процес с екстракция и филтриране
Оптимизирани процеси благодарение на решенията за техническа чистота
Оптимизирани процеси благодарение на решенията за техническа чистота

Оптимизирани процеси благодарение на решенията за техническа чистота

Максимална чистота - Максимално качество
Замърсяването с частици е враг на ефективността, функционалността и трайността на всеки продукт Например, изследванията показват, че главният източник за аварии в хидравлични и масло-напълнени системи се дължи на замърсяване с частици Анализ на маслото помага за минимизиране на разходите за поддръжка и подобряване на разполагаемостта на машината

Адаптирани към нуждите на производствената индустрия

ZEISS решения за техническа чистота са разработени в сътрудничество с производители и доставчици на автомобили Те имат специфични изисквания за високо ефективна идентификация на частици и системи за характеризиране, които са лесни и интуитивни за работа.

В резултат, решенията на ZEISS са лесни за използване, могат да бъдат въведени в много локации и във всяка производствена или промишлена среда и могат да бъдат прилагани от потребители, които не са експерти по микроскопия.

ZEISS решения за техническа чистота с установени индустриални стандарти

Техническа чистота на компоненти
Чистота на масло
Чистота на медицински изделия в производствения процес

VDS 19.1

ISO 4406

VDI 2083, част 21

VDA 19.2 (Illig Value)

ISO 4007

ISO 16232

DIN 51455

SAE AS 4059
С цел генериране на отчети за чистота с всички относими данни в една работна стъпка, ZEISS микроскопи и HYDAC инструменти за екстракция могат да обменят данни в структуриран работен процес в едни отчет за повече продуктивност. Научете всичко за начина, по който ZEISS интегрира данни от HYDAC устройства в отчетите от нашето списание.

Възможни източници на замърсяване и приложения

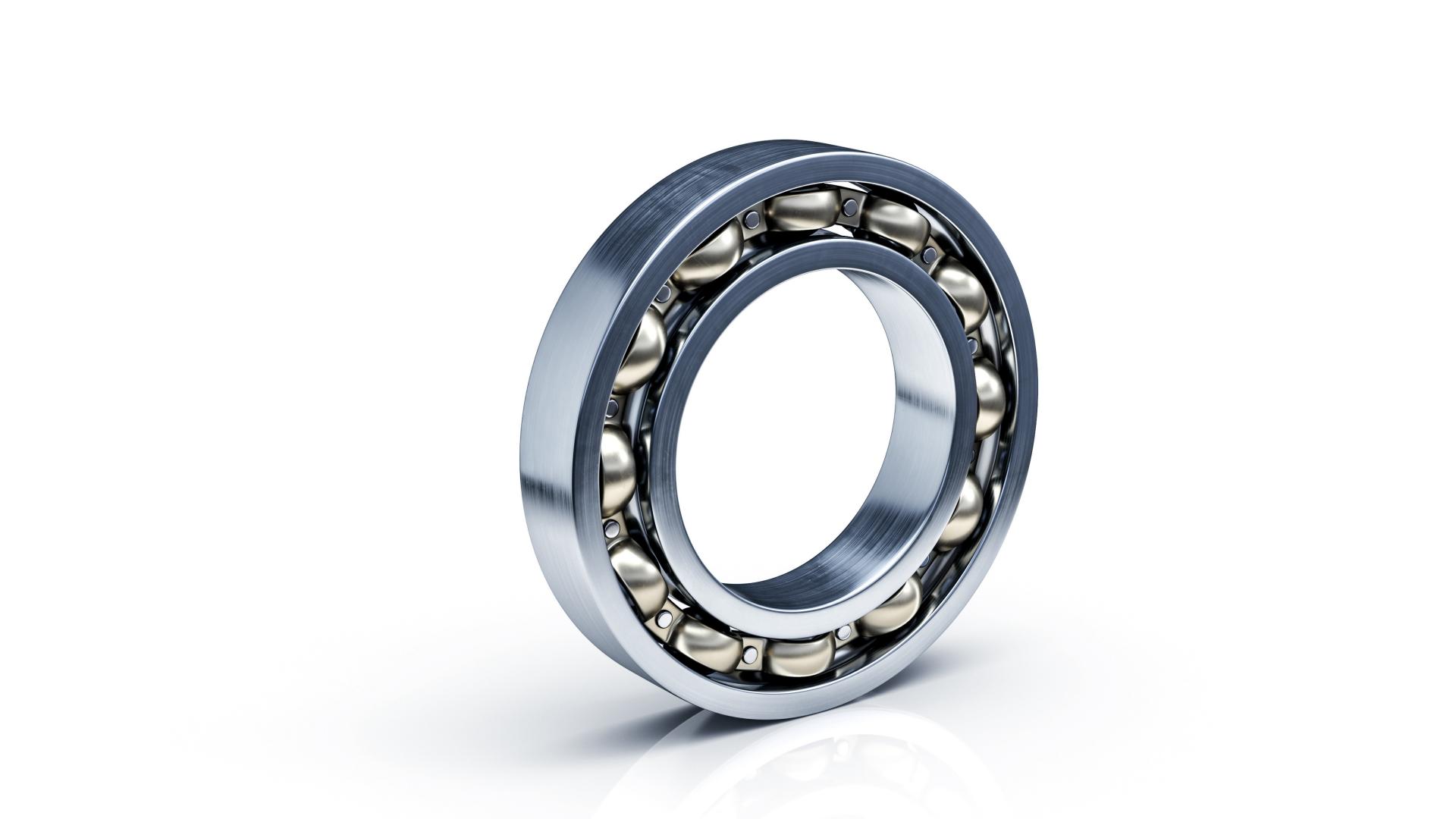

  • сачмен лагер

    Частици между движещи се части, т.е.сачмен лагер

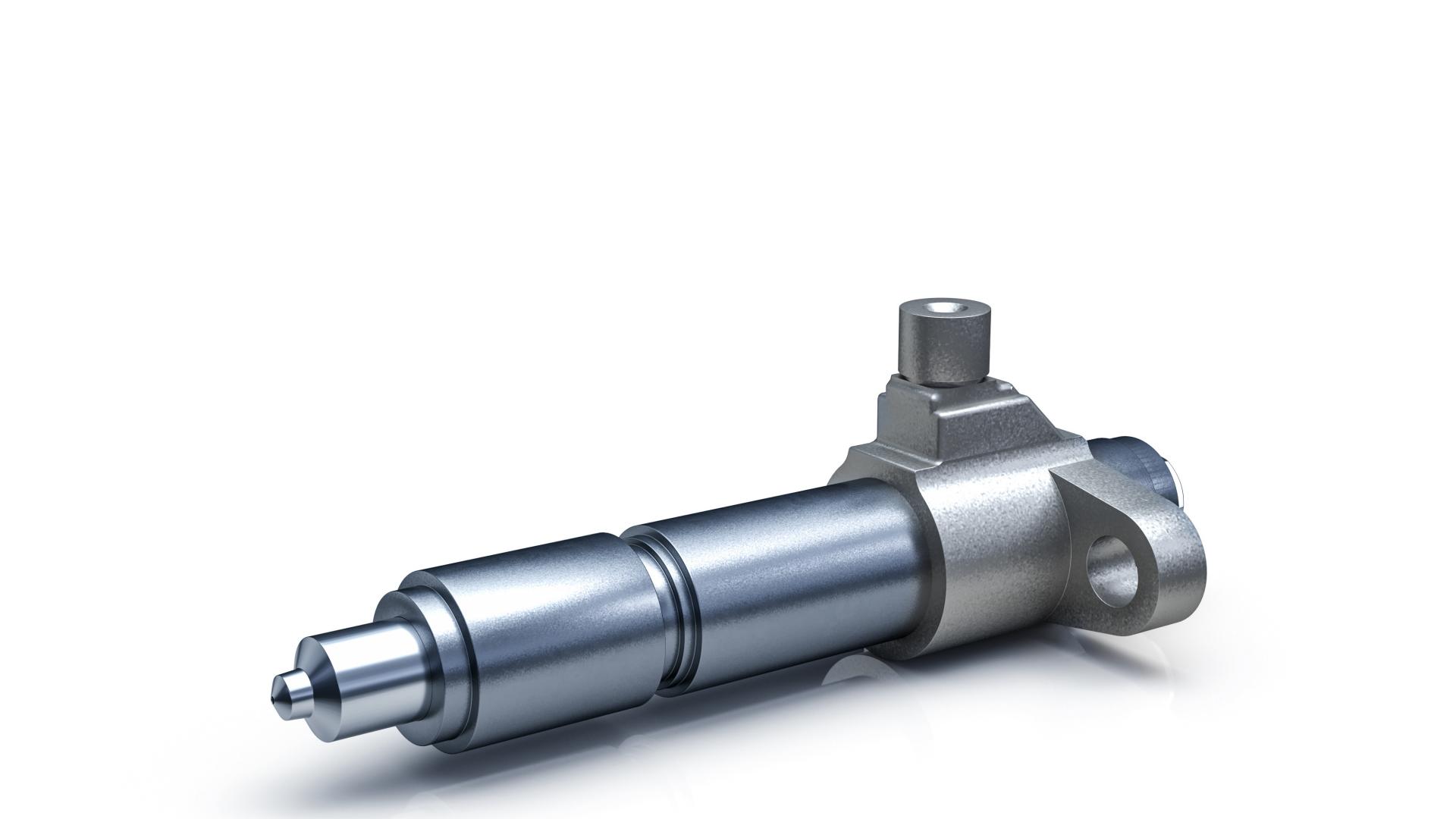

  • Инжекционна дюза

    Частици в дюзи напр. от двигатели

  • частици в масло

    Частици в масло и смазочни материали

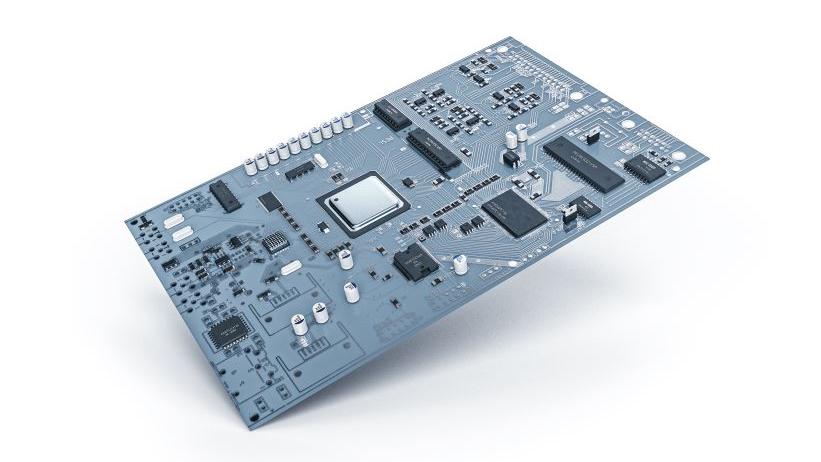

  • Частици между електрически контакти

    Частици между електрически контакти напр. печатна платка

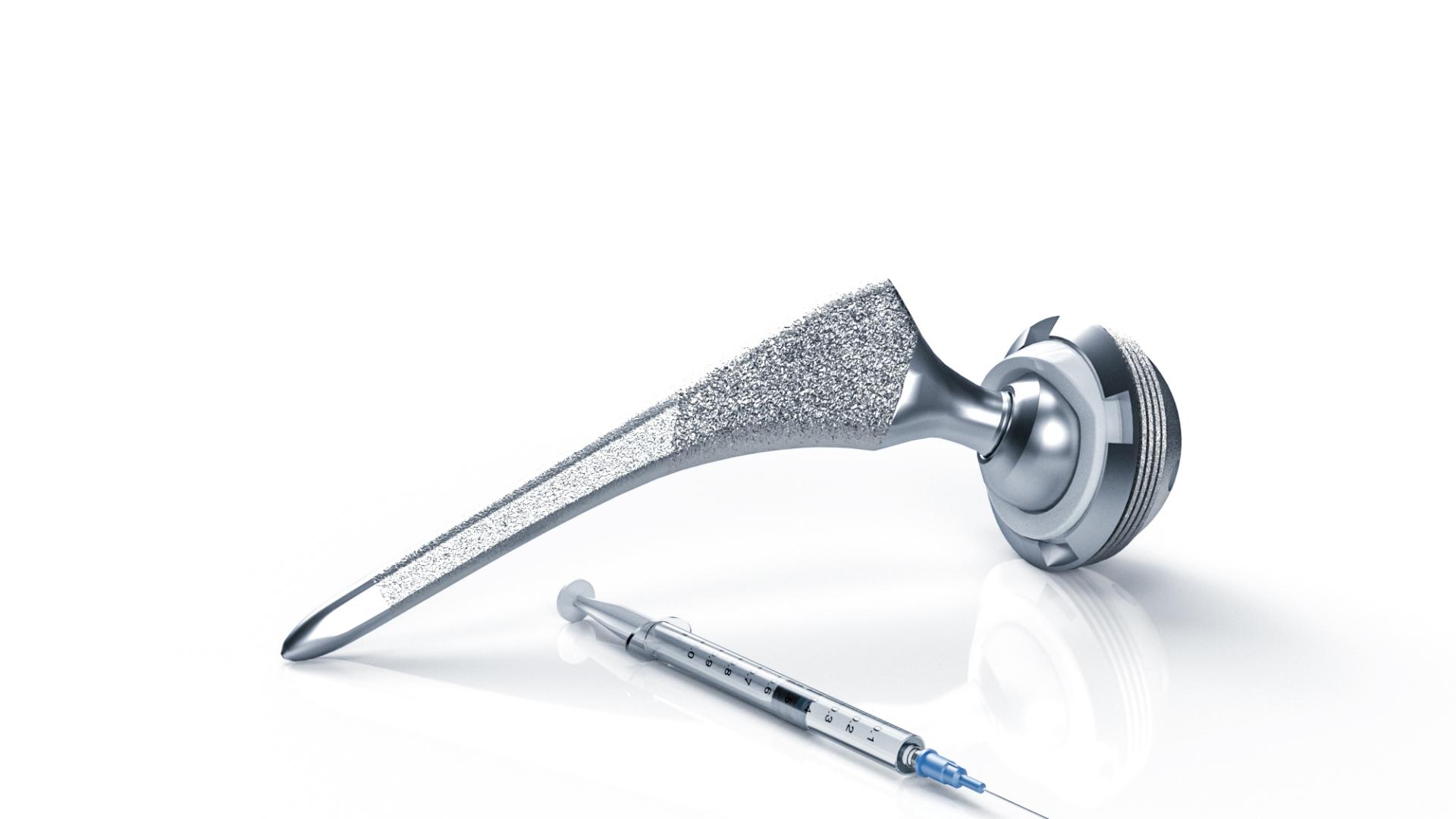

  • Частици в спринцовки

    Частици в спринцовки и импланти

50 процента по-бързо с ZEISS технология с едно сканиране

Поп-ефективно с иновативното софтуерно решение на ZEISS
50 процента по-бързо с ZEISS технология с едно сканиране
В допълнение към количествената оценка на частици и измерването на техния размер, стандартите за техническа чистота изискват и диференциация между метални бляскави и не-бляскави частици Конвенционалните методи могат да правят тази разлика само чрез двукратно сканиране на филтърната мембрана, всеки път с различен поляризатор и ориентации на анализатора. С наградената ZEISS технология с едно сканиране, сега това е възможно само с еднократно сканиране - редуцирайки времето до резултат с до 50 процента. През март 2021 г. Институтът Fraunhofer за производствено инженерство и автоматизация (IPA) удостои ZEISS за неговата Технология с едно сканиране с първо място в REINER! Награда за чиста технология на Fraunhofer

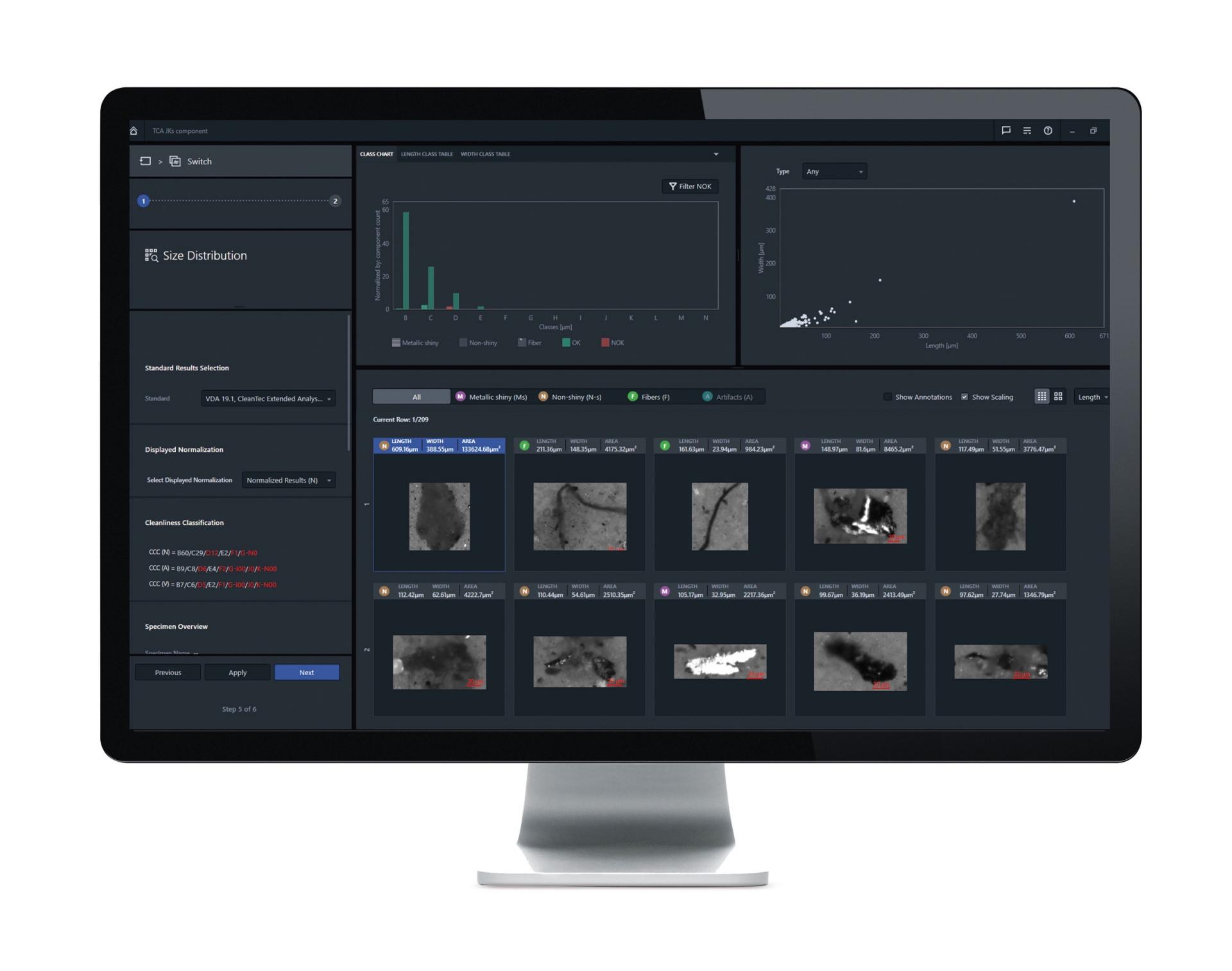

Оценка с ZEISS ZEN core Анализ на техническа чистота
Оценка с ZEISS ZEN core Анализ на техническа чистота

Оценката с ZEISS ZEN core Анализ на техническа чистота включва:

  • Напълно автоматизирана оценка
  • Информация за големина, дължина, площ и координати на артефактите

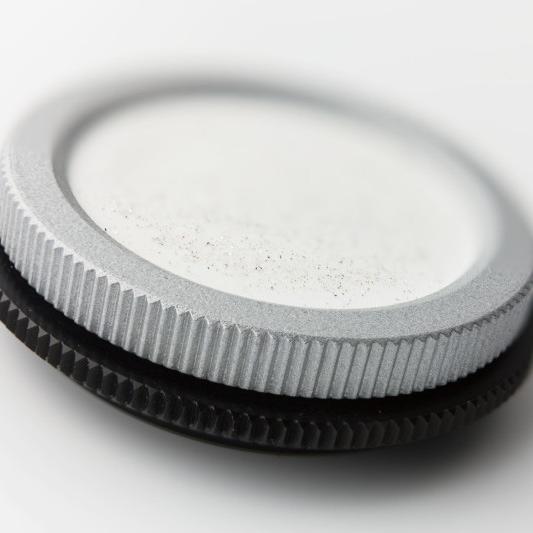

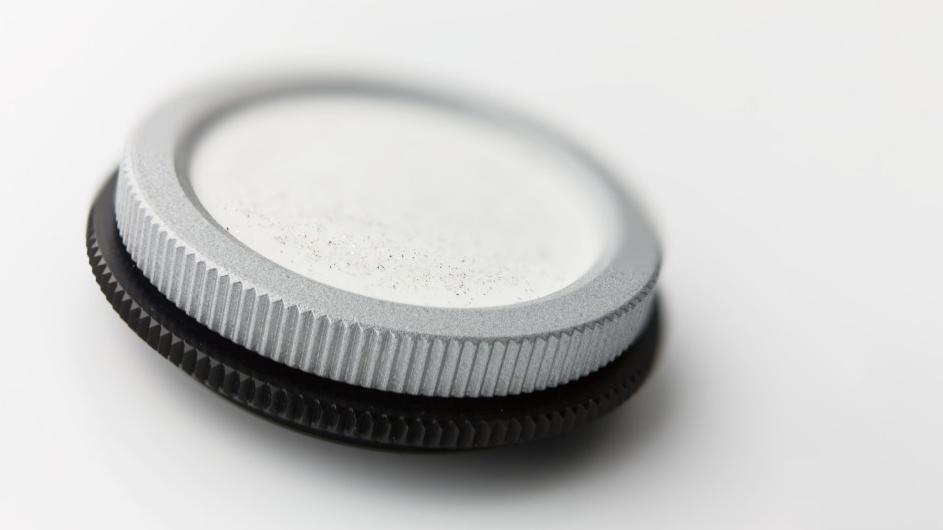

  • Разлика между метални блестящи и не-метални блестящи частици може да се направи с едно сканиране на филтърната мембрана
  • Артефакти с деление в класове по големина, като точков облак с продуктов отпечатък

Максимална продуктивност Реализирана чрез анализ на техническа чистота

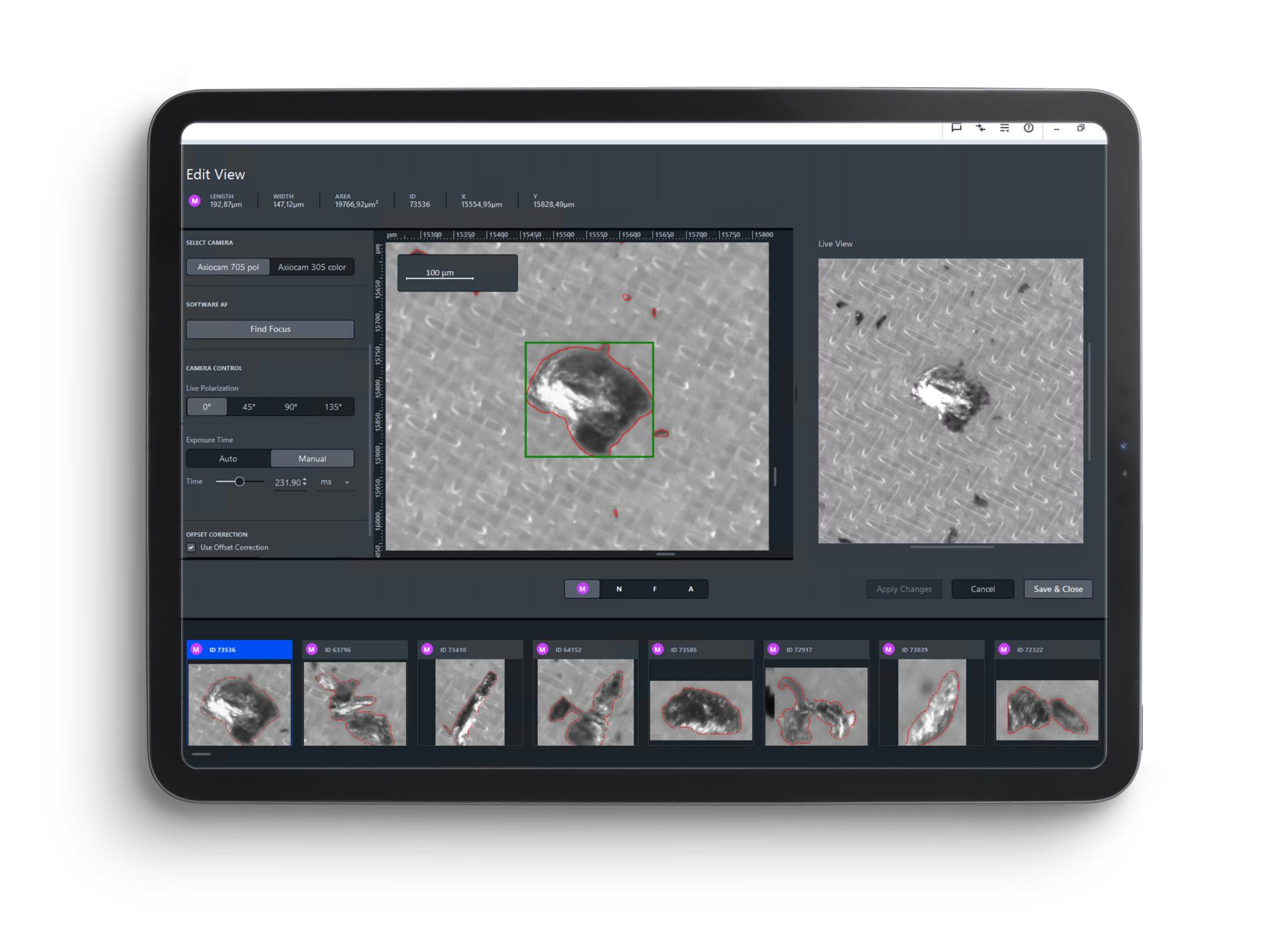

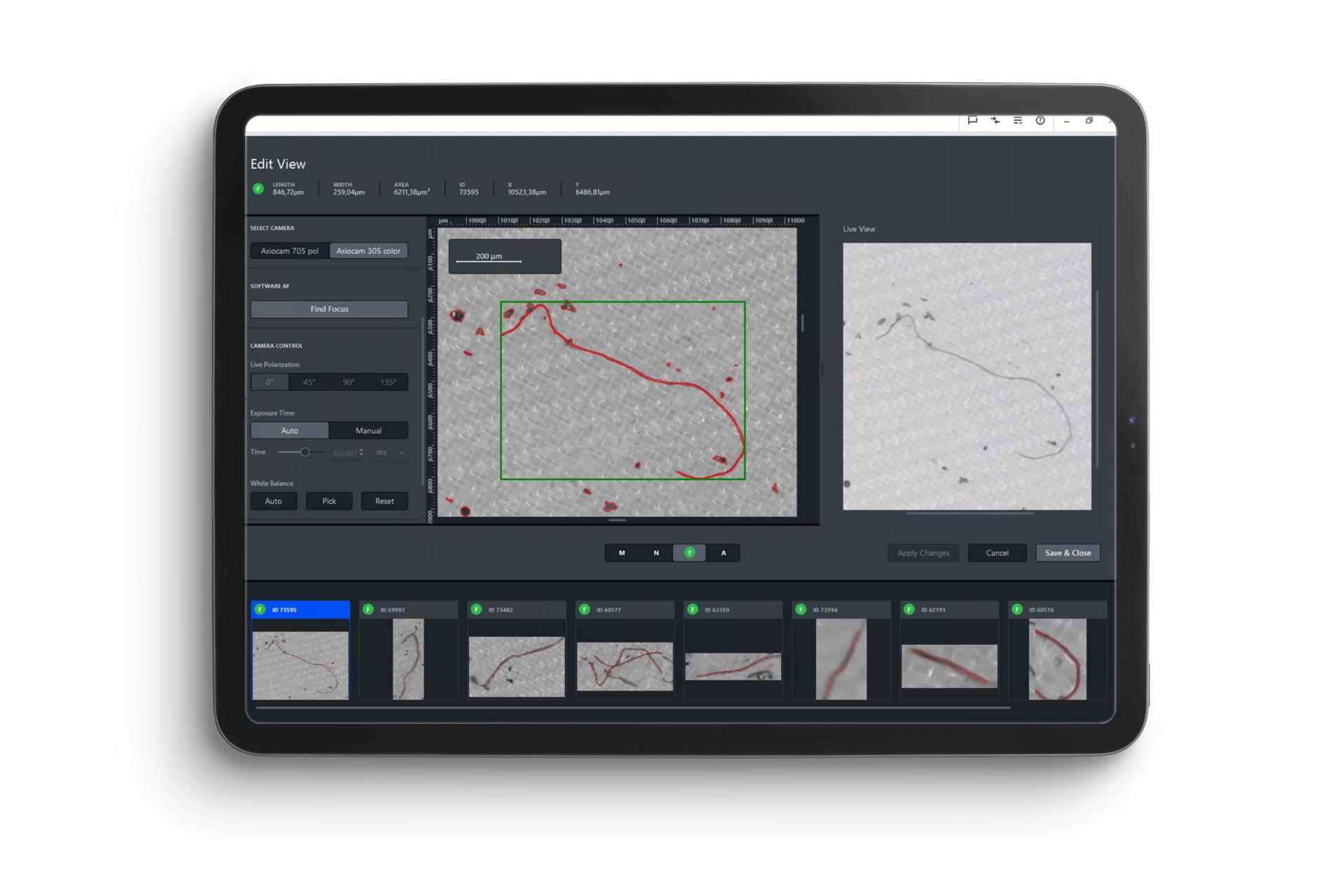

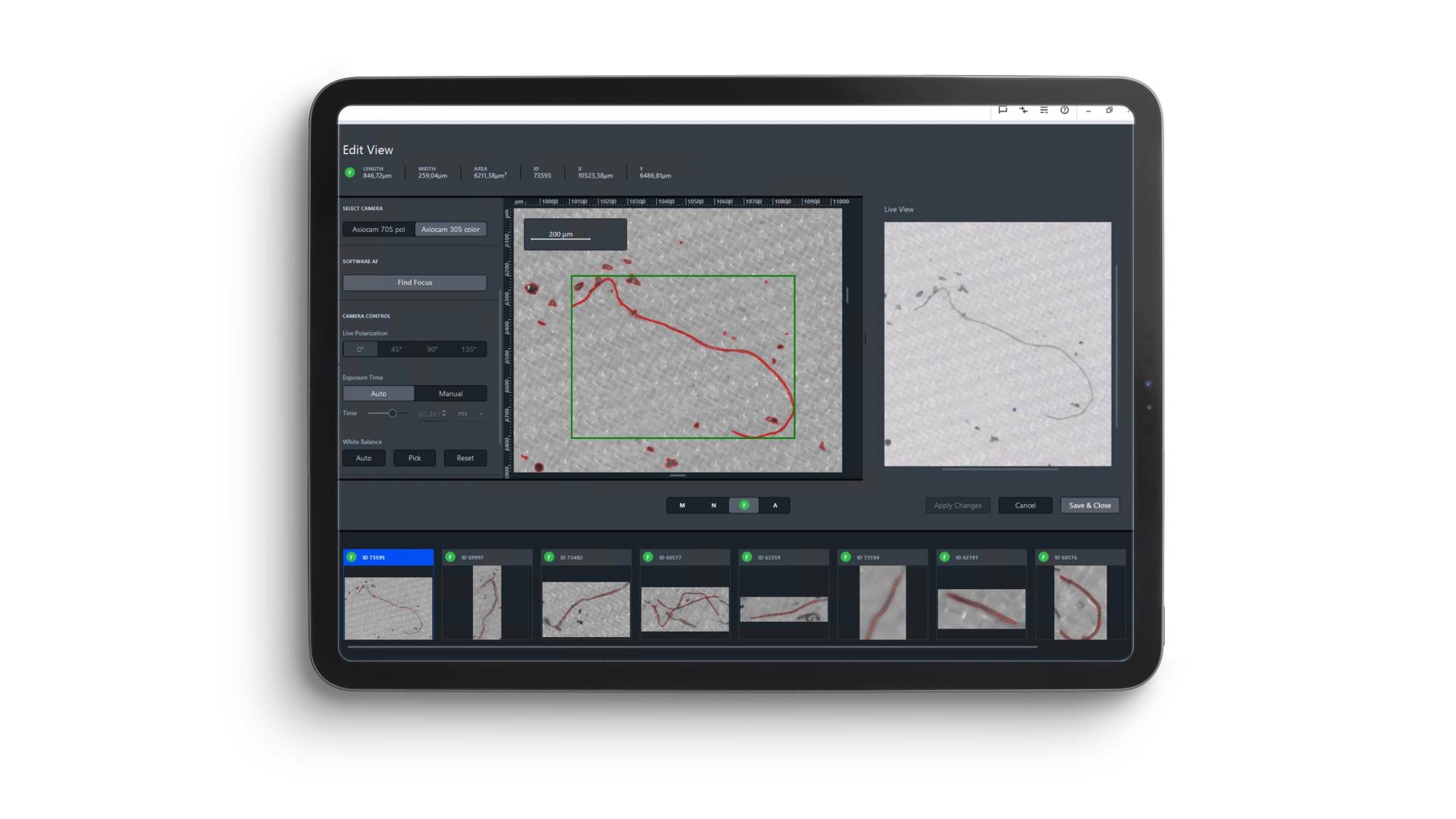

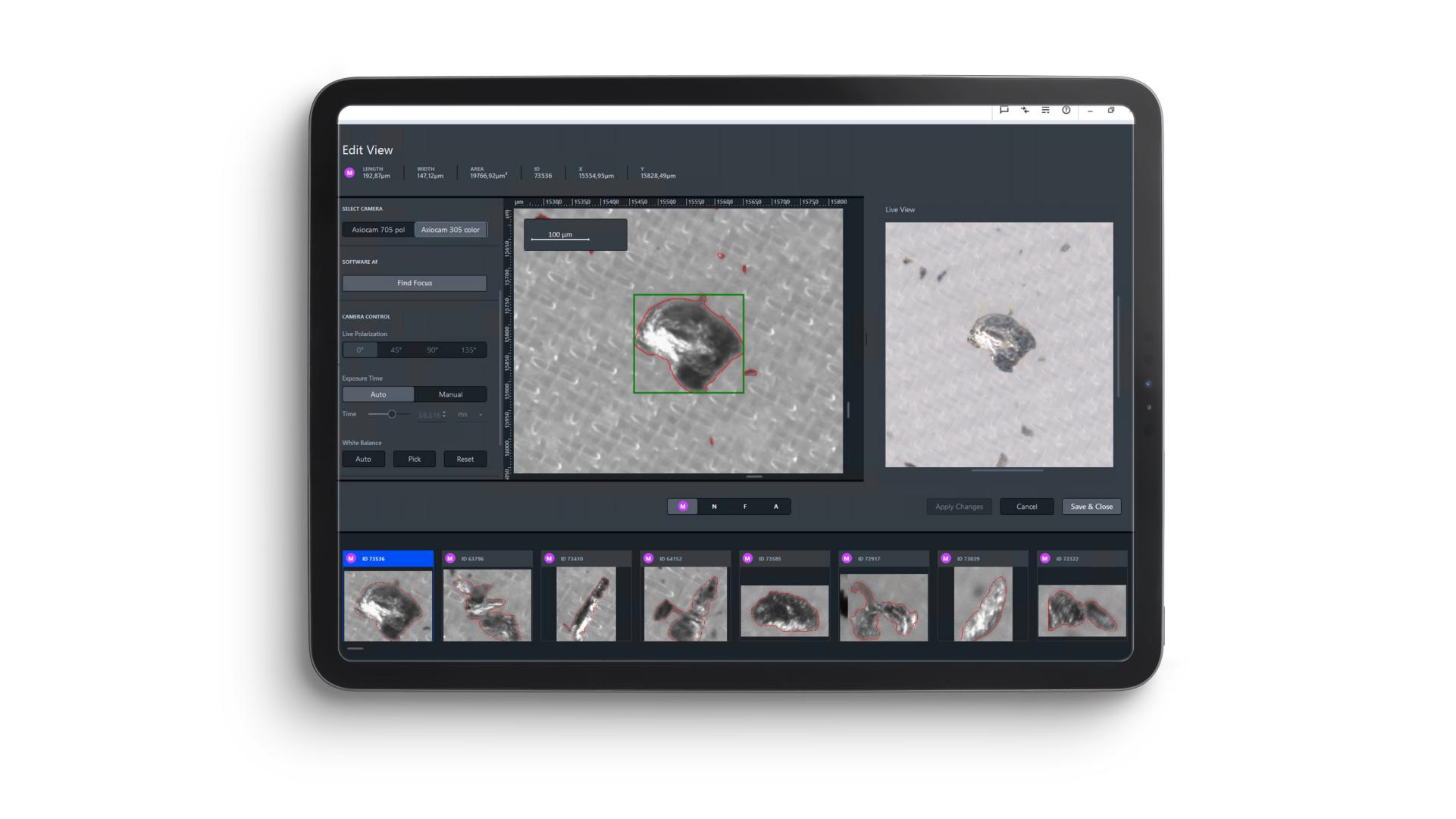

Софтуерът на ZEISS ускорява класификацията на частици с машинно обучение.

Техническата чистота е част от софтуерното портфолио ZEN core от сектора индустриална микроскопия За оптимизиране на класификацията на частици сега ZEISS предлага на потребителите на ZEISS ZEN core решението Анализ на техническа чистота („TCA“) с три предварително обучени модули, базирани на машинно обучение. Този модул предлага функционалността за класифициране на частици въз основа на измерени параметри на анализирано изображение. Пробите се анализират чрез три предварително машинно обучени модели, които могат да бъдат обучени допълнително от потребители и клиенти Пробите се анализират чрез определяне на сива скала, а предварително обучен модел за машинно обучение работи на заден план в новите TCA работни шаблони, докато типовата класификация се проверява успоредно, базирана на съществуващи измервателни резултати за частиците. Тази допълнителна проверка на типовата класификация чрез алгоритми за машинно обучение “поглежда” към резултатите на частиците, получени с класическия анализ на големина, форма, интензитет и тип, между другото и комбинира различните характеристики в голям брой не-корелирани дървета на решенията. Резултатите се оценяват индивидуално за всяко дърво на решенията с използване на класификацията, обучена за модела за класификация на предмети Резултатът е автоматично предсказване на типа частица.

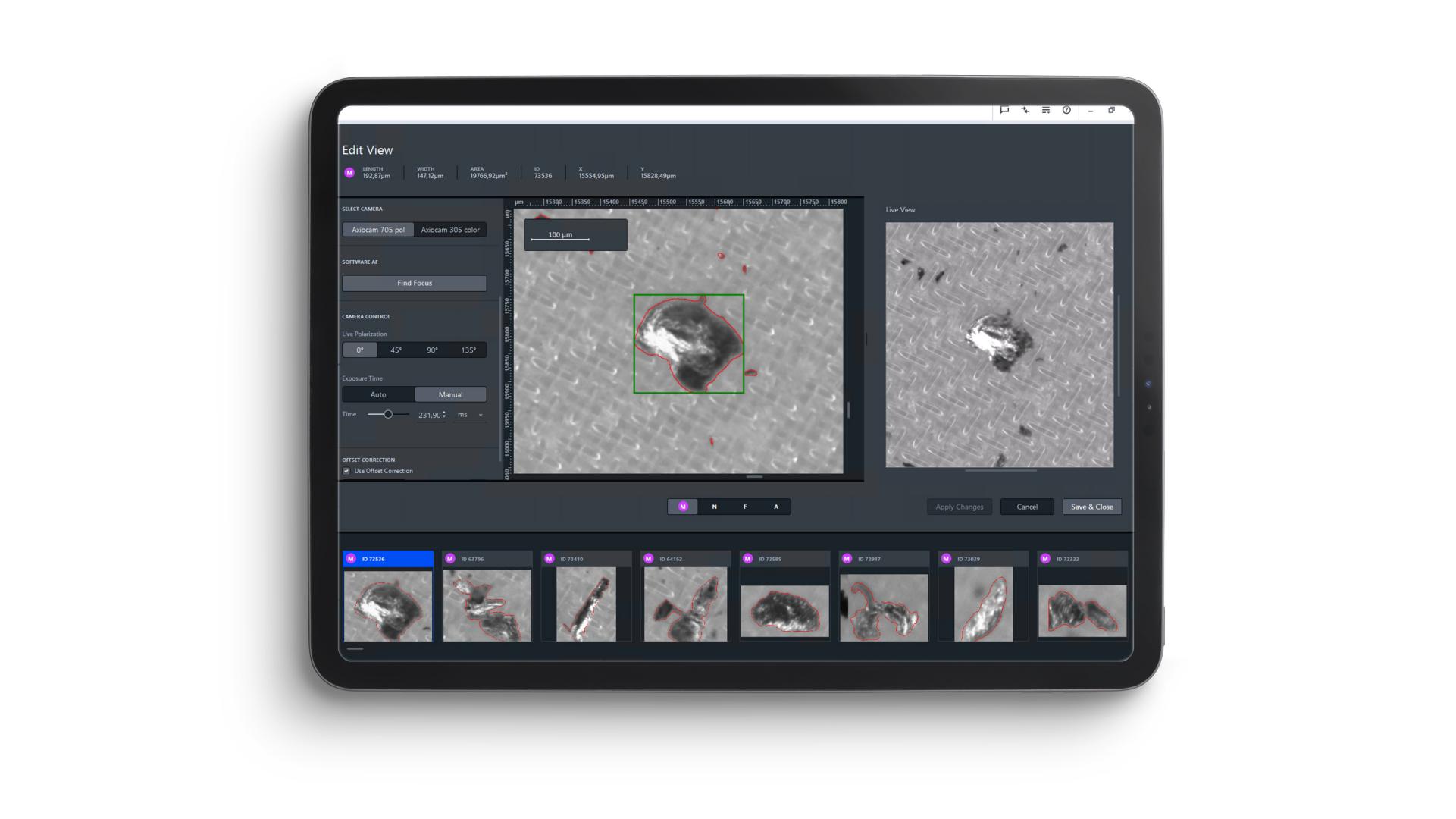

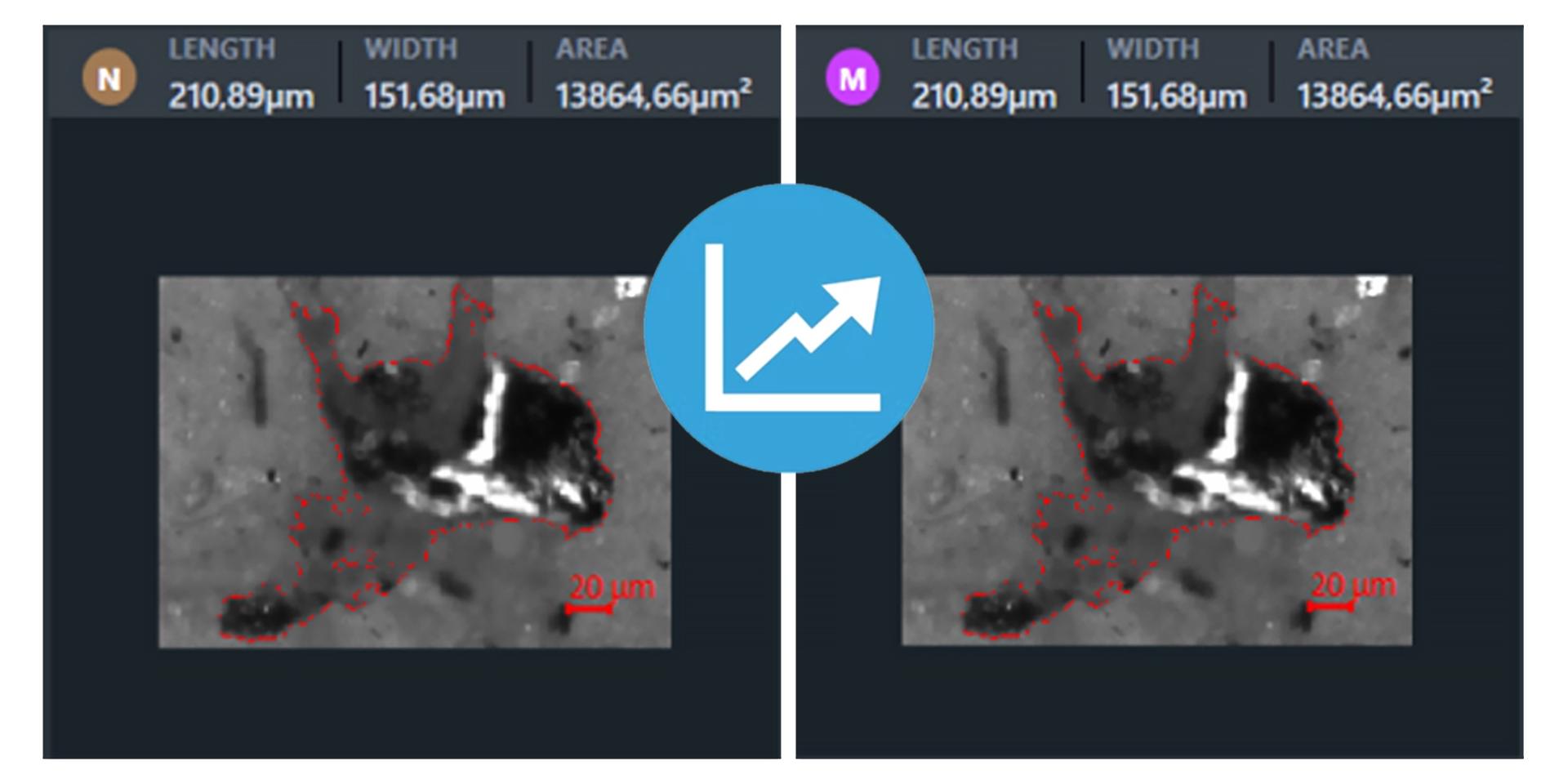

Повишете продуктивността с ZEISS техническа чистота - класификация на предмети

До 50% по-малко погрешни класификации на тъмни метални части и до 25 % спестено време.

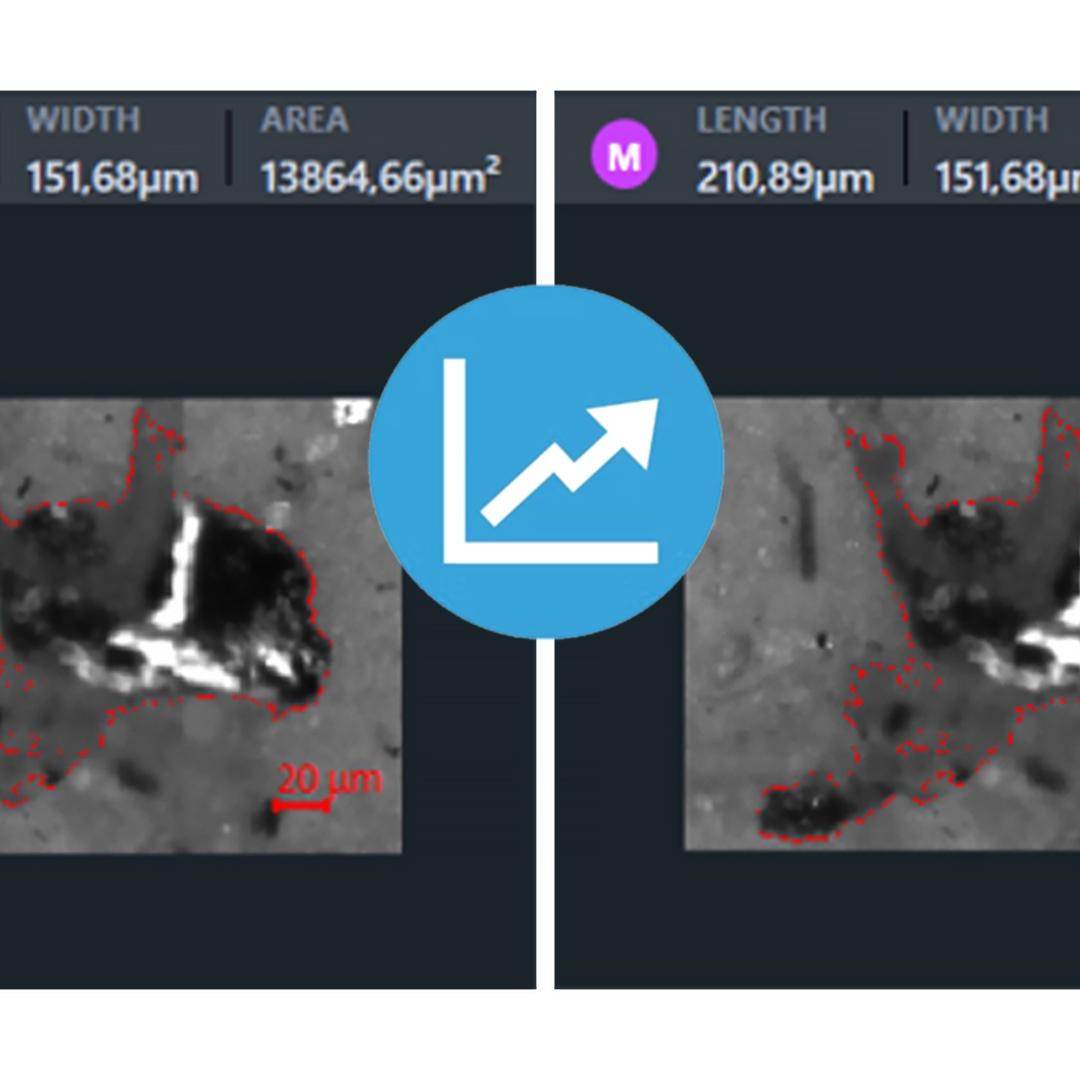

Повишете продуктивността с ZEISS техническа чистота - класификация на предмети
Повишете продуктивността с ZEISS техническа чистота - класификация на предмети
Изображение на частици с и без обектова класификация в сравнение с: напр. 10 проби, това означава потенциално спестено време от 3.5 часа/ден

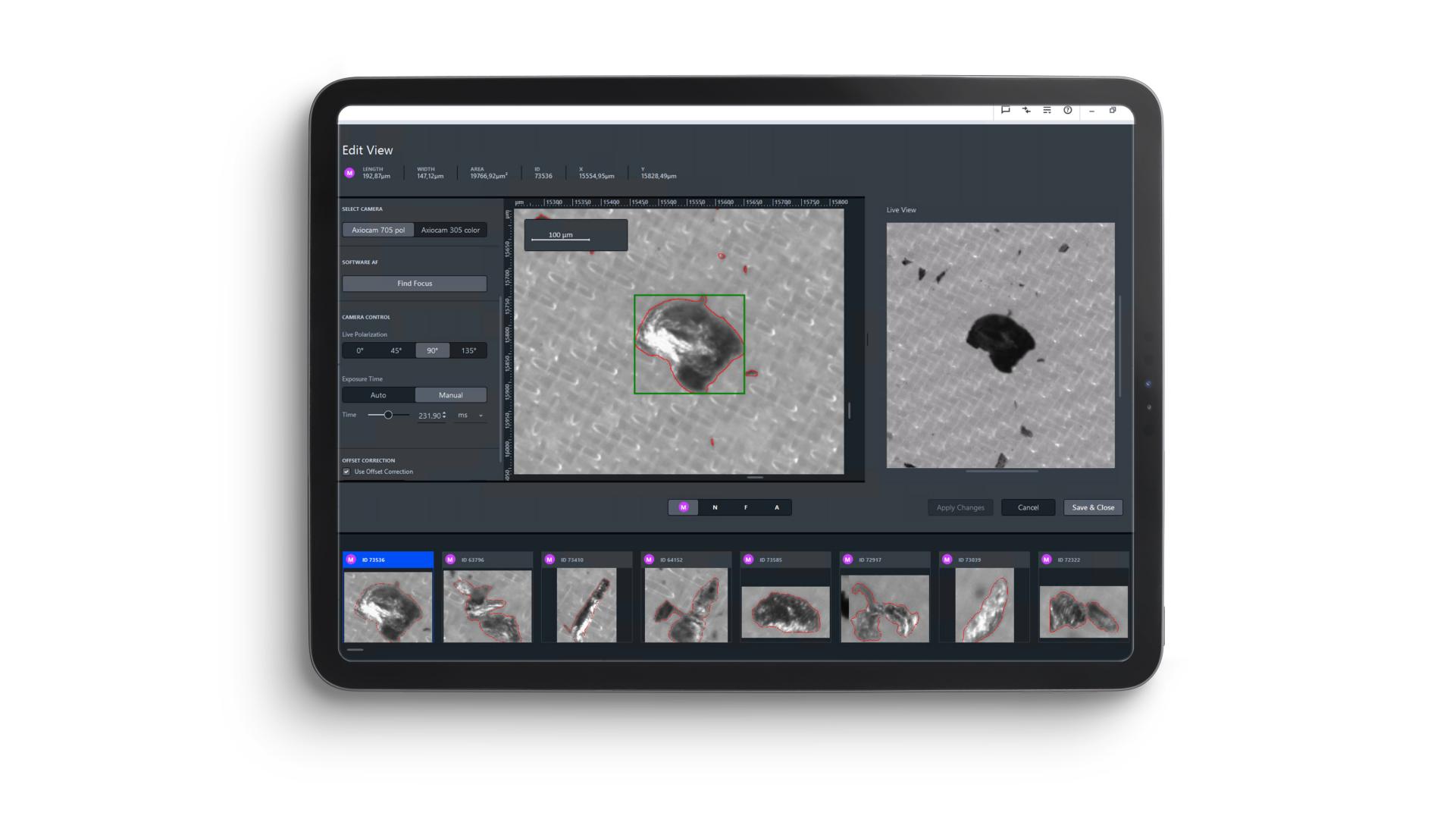

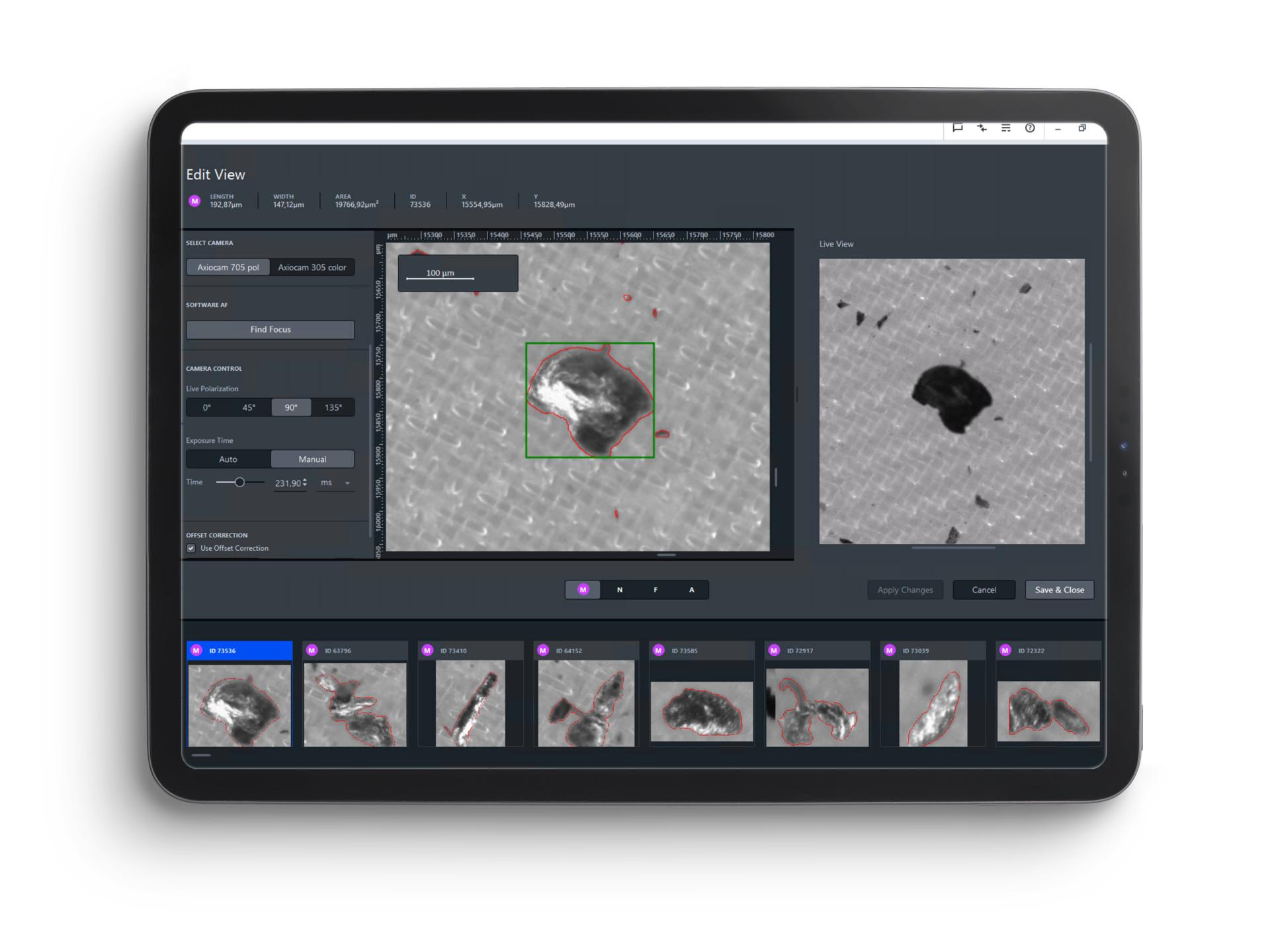

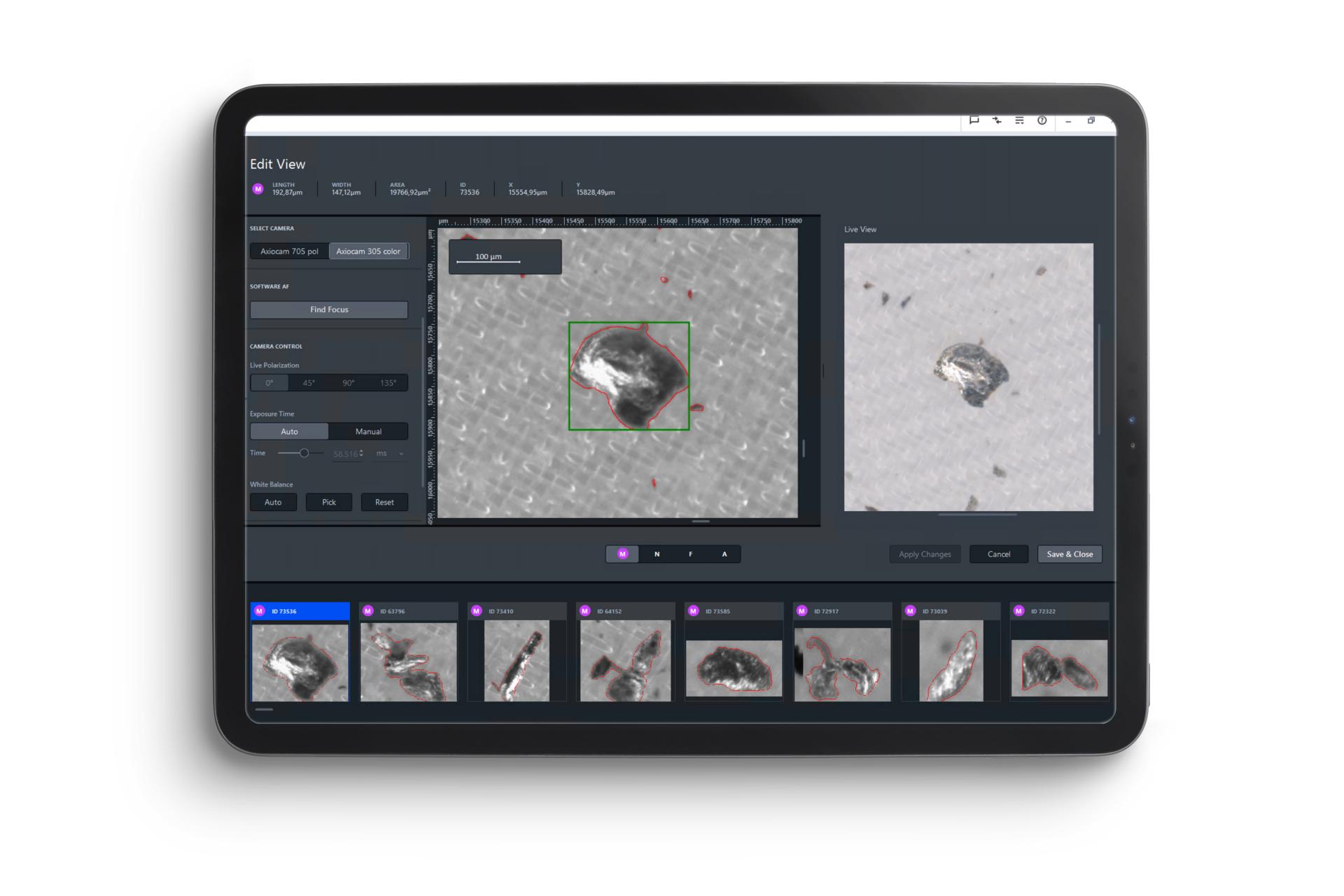

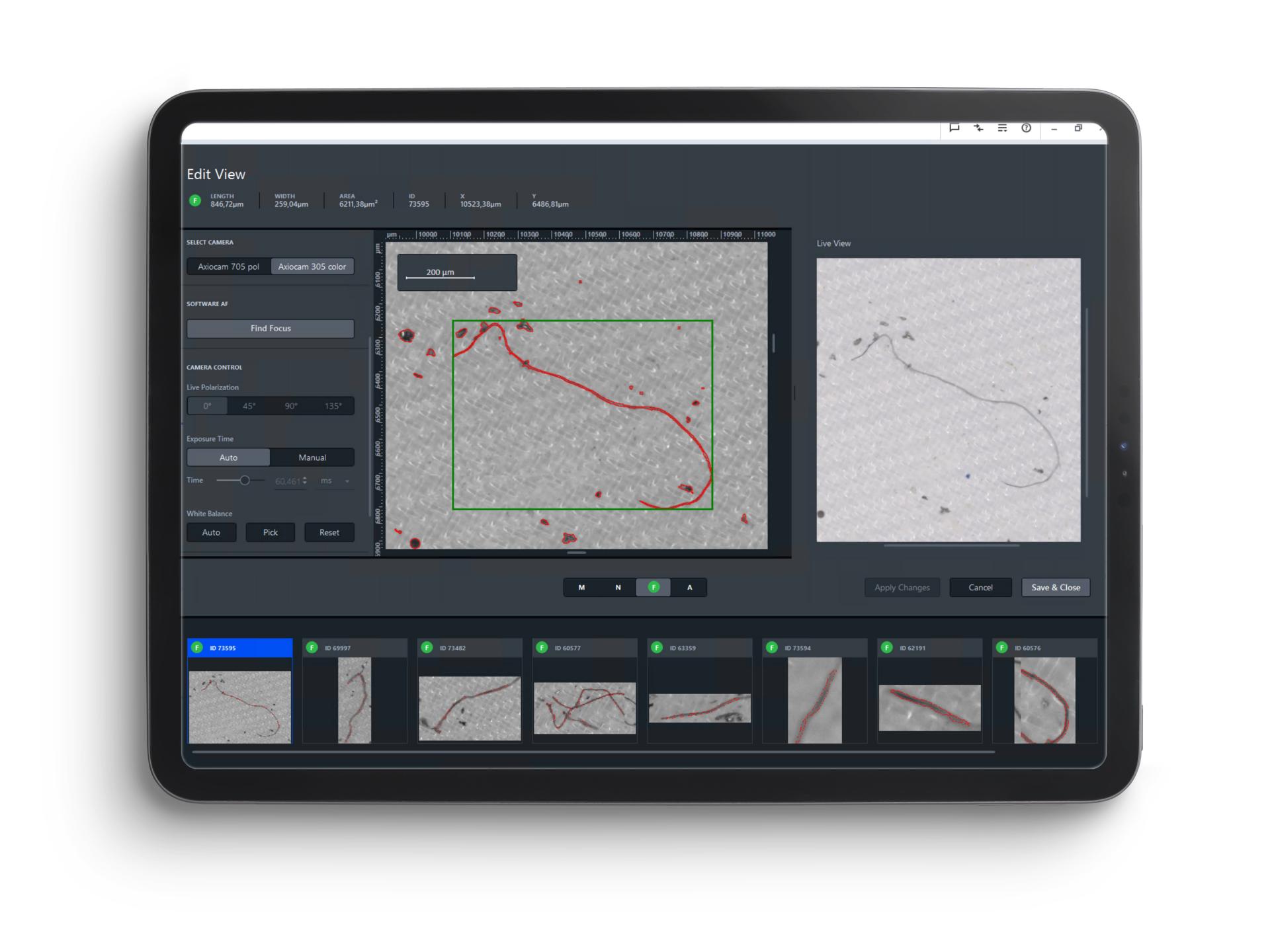

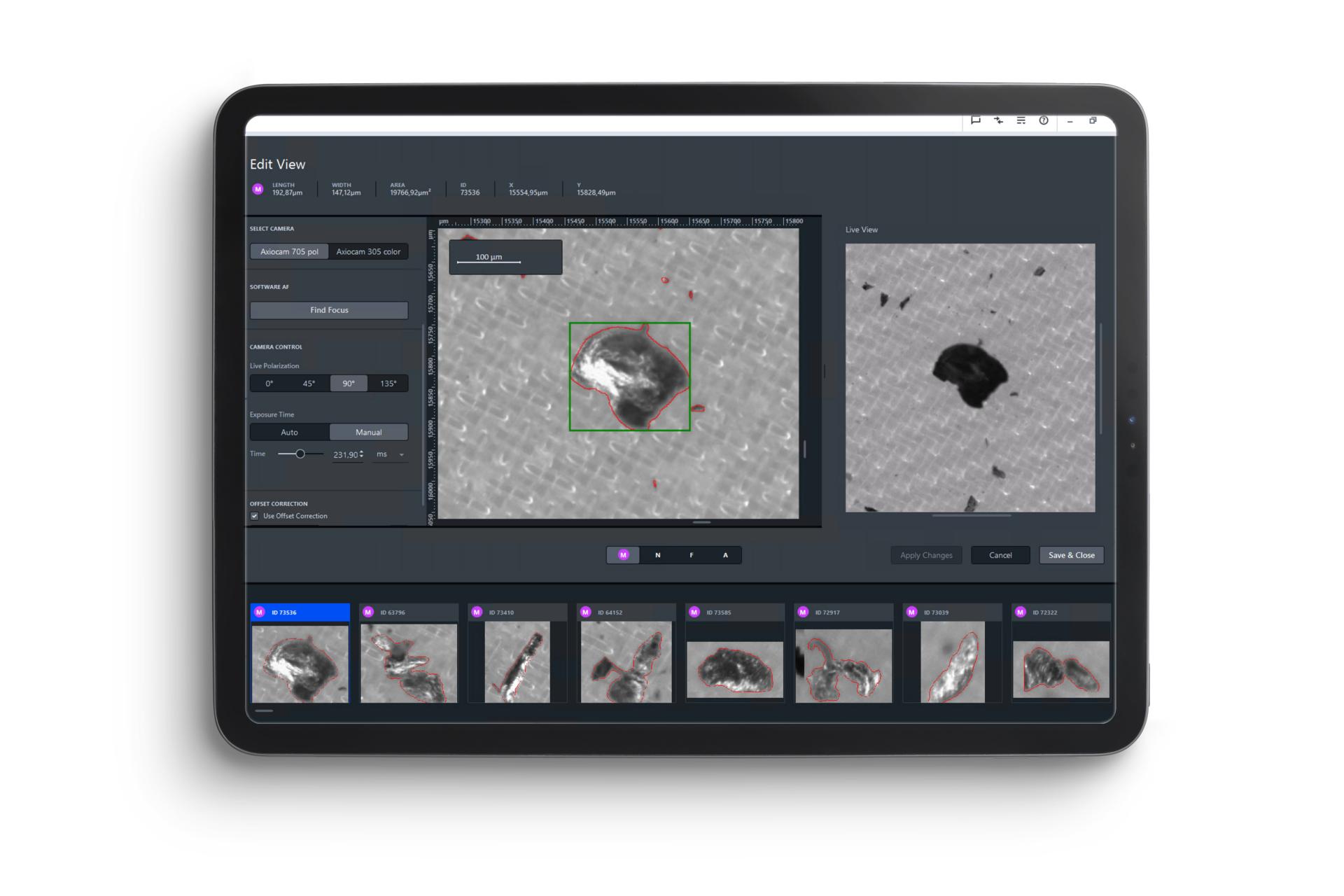

Поддръжка на две камери

Клиенти и лаборатории с различни аналитични приложения, напр. металография и анализ на техническа чистота, се нуждаят от камери с различни режими, поляризация и цветен изглед в един работен процес. Поддръжка с двойна камера на ZEISS с Axiocam 705pol и Axiocam цветна камера предоставя следните предимства за потребители на микроскопи:

  • Превключване на поляризационните канали за по-добра визуална идентификация на метални частици или ярки блестящи металографски проби
  • Цветен изглед в реално време за бърза инспекция на частици и идентифициране на възможна първопричина. Цветна камера за анализ и инспекция на металографски проби

Вашите ползи от:

  • Пълна гъвкавост за различни приложения
  • Директно превключване между две камери
  • Повишена продуктивност и безопасност на процеса за по-добри резултати


Проверка на техническата чистота благодарение на надвишаване на стандартите

Портфолиото на ZEISS дава възможност за комбинирано детекция и класификация на частици във високо ефективен работен процес, който не само намира частици, а и ги класифицира според произхода на замърсяването. С ZEISS можете да комбинирате данни от светлинни и електронни микроскопи в един работен процес за получаване на допълнителна информация. По този начин получавате добре обосновани познания за причината за замърсяване
  • Проверка на техническата чистота благодарение на надвишаване на стандартите

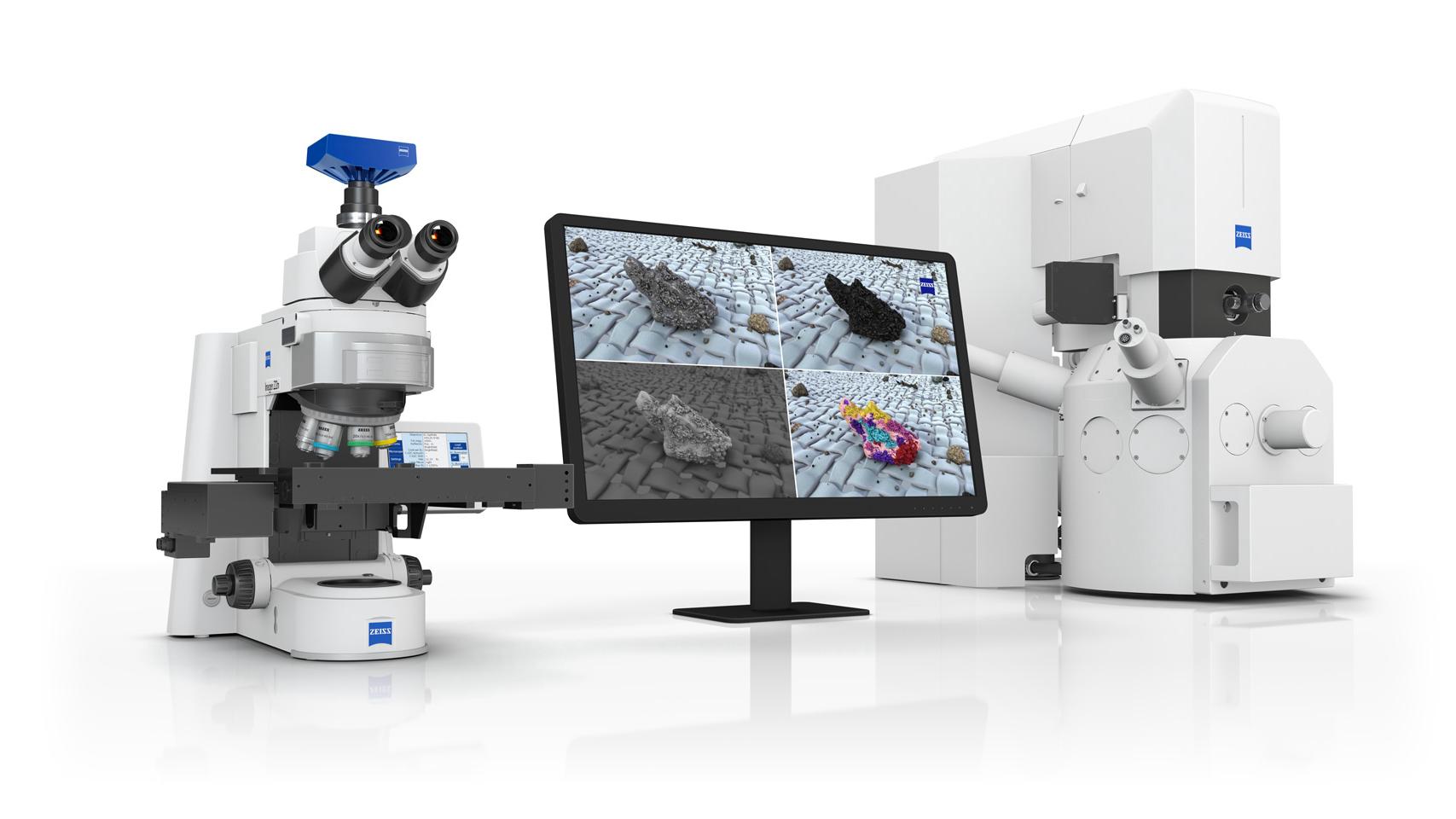

Всеобхватна техническа чистота благодарение на ZEISS

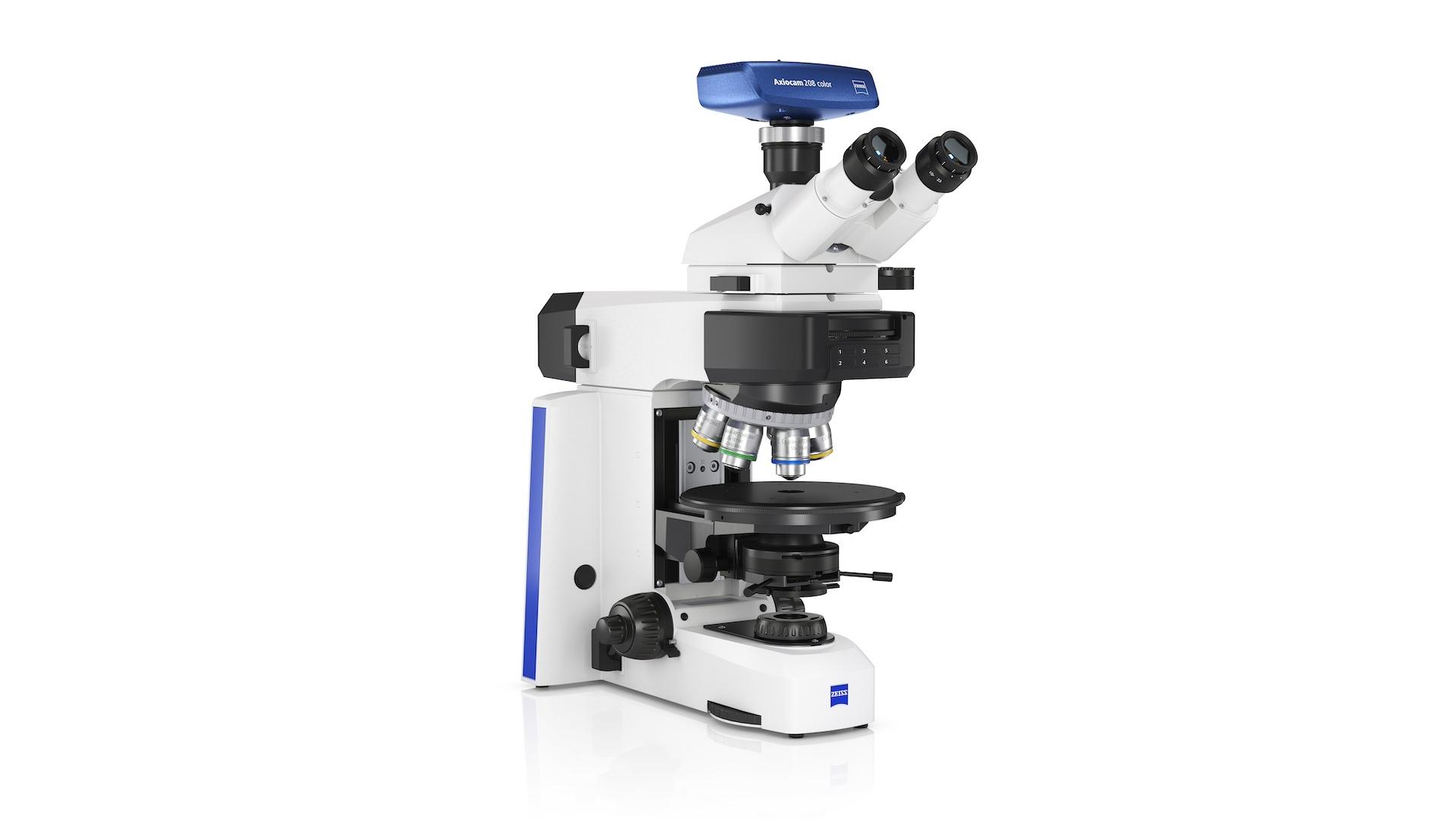

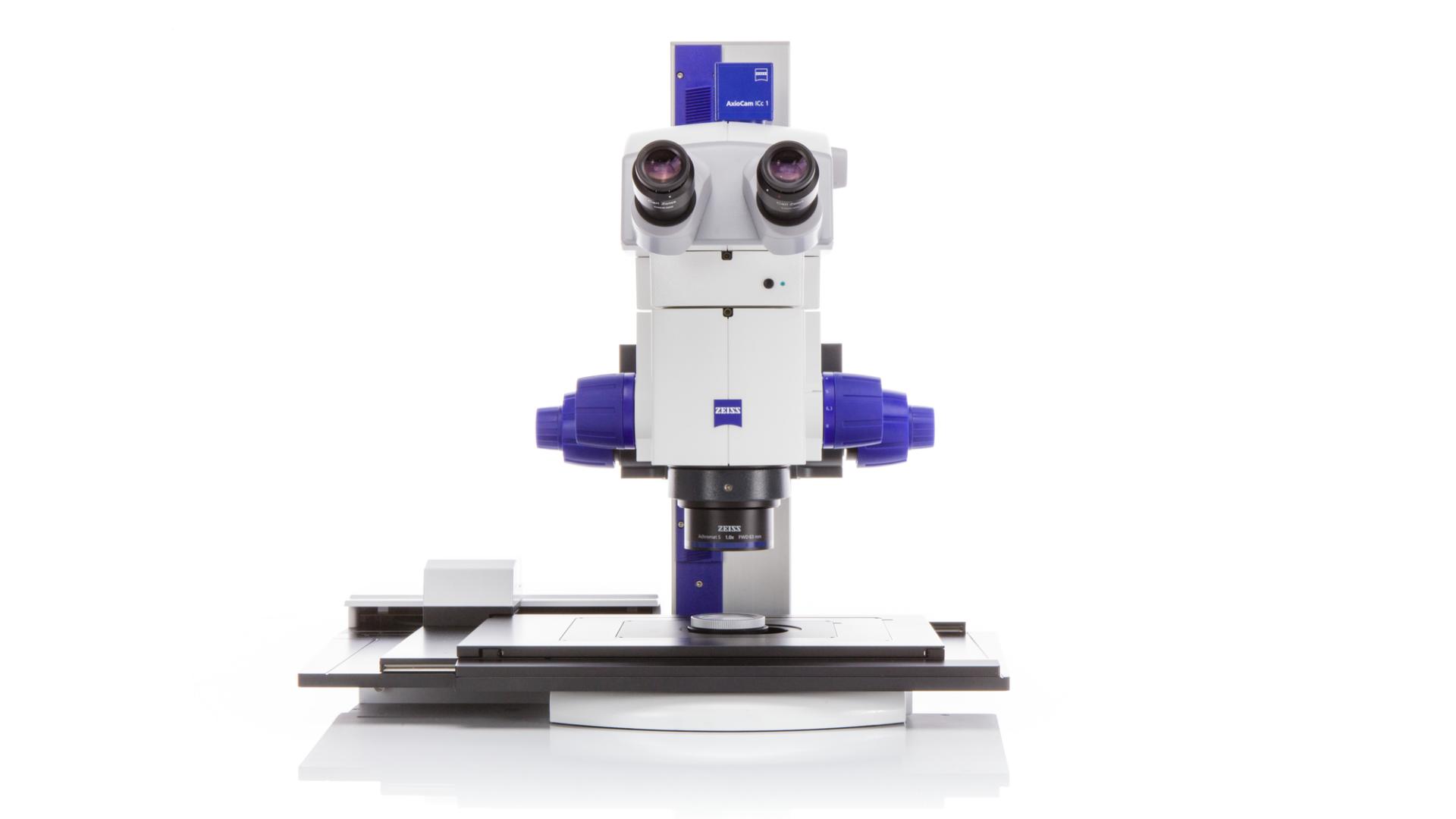

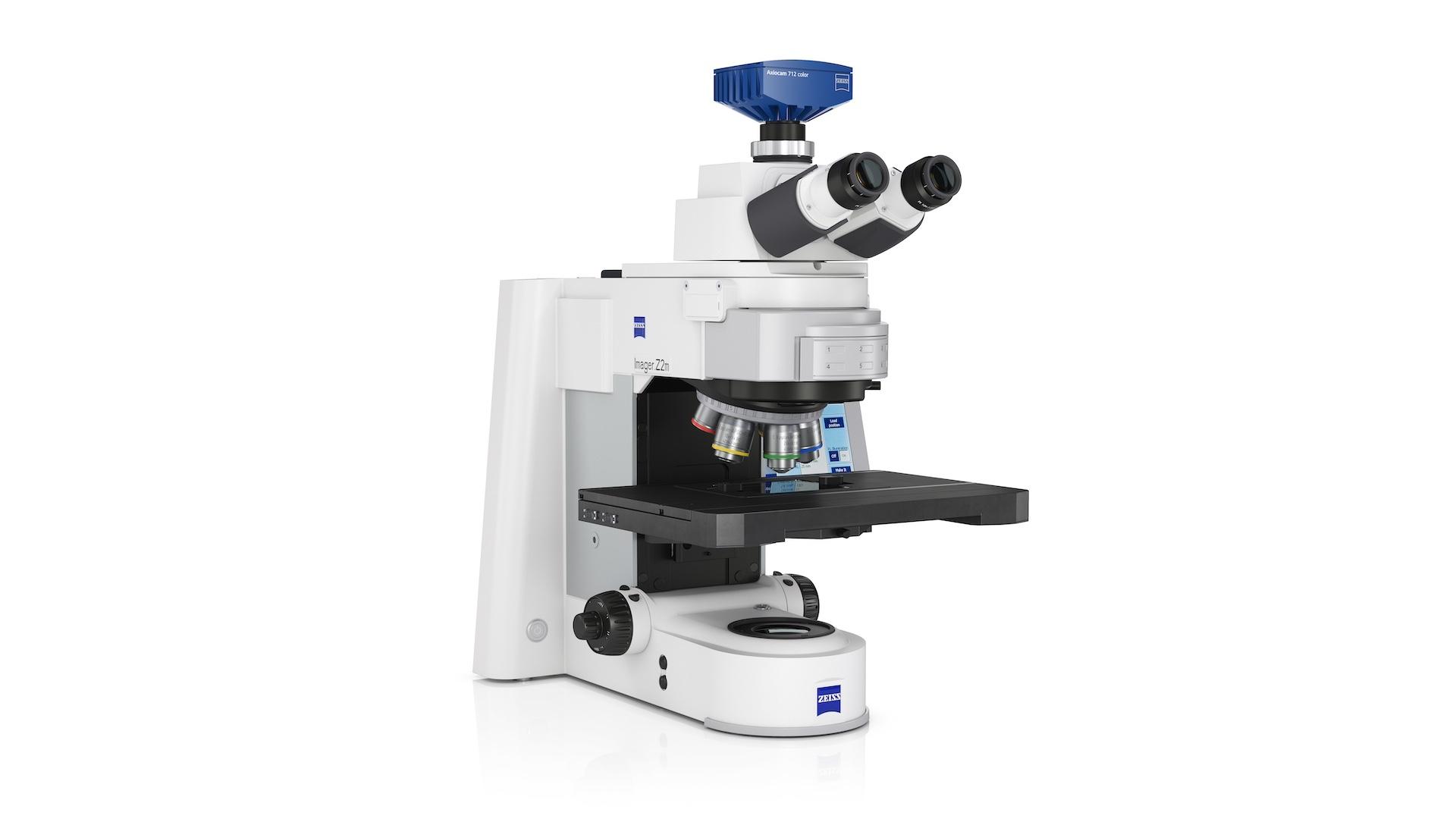

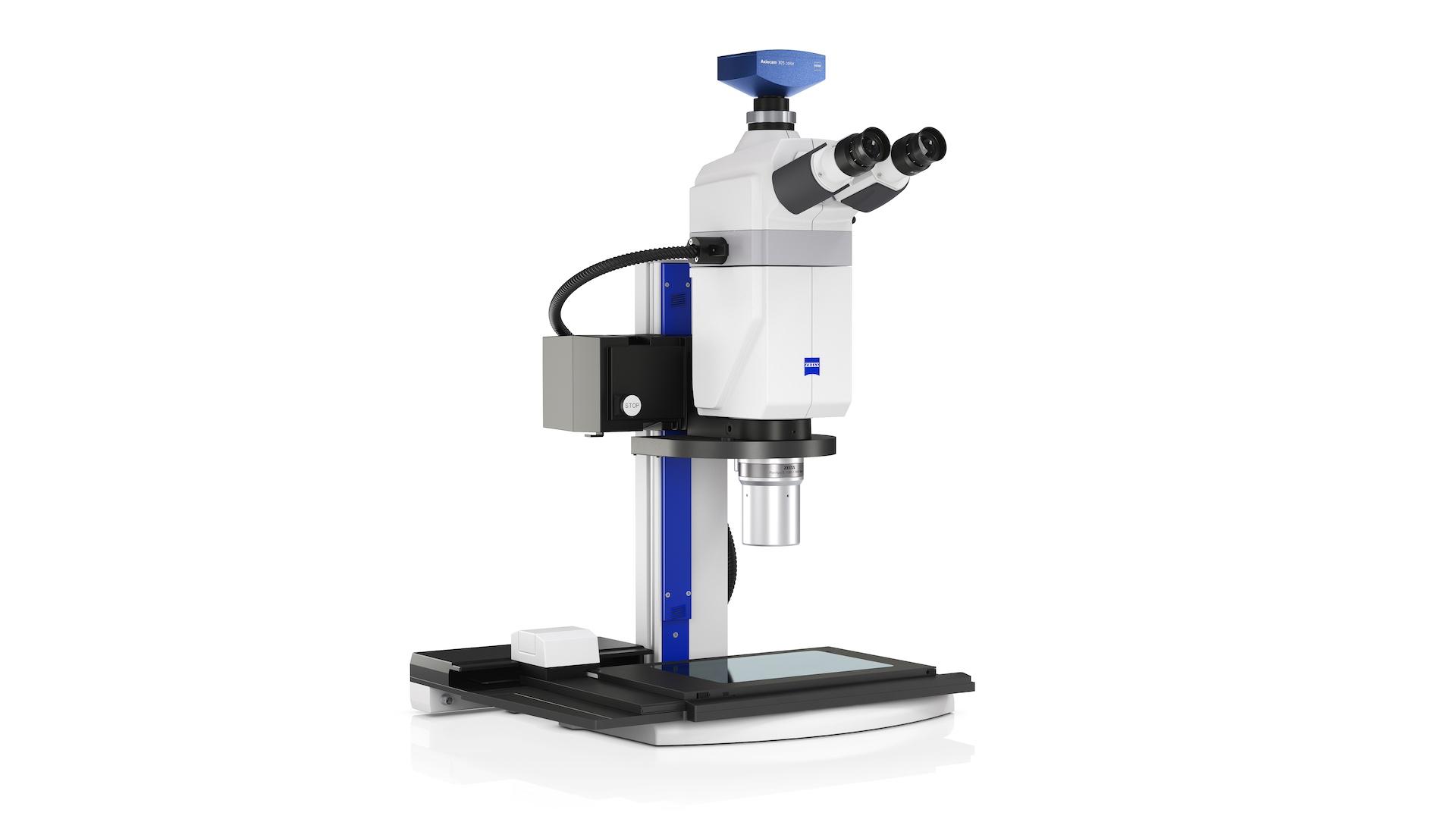

Системи светлинни микроскопи

Разпознават потенциални опасности от замърсяване
Описват частиците по количество, гранулометрично разпределение и морфология и различава метални от не-метални частици и фибри до 2 μm. Генерират отчети за чистота според индустриалните стандарти

Корелативен анализ на частици

Въвеждат авангардни аналитични работни процеси
Характеризират критично за процеса частици и идентифицират критични частици с използване на корелативна микроскопия, която комбинира вашите данни от светлинни и електронни микроскопи в един работен процес.

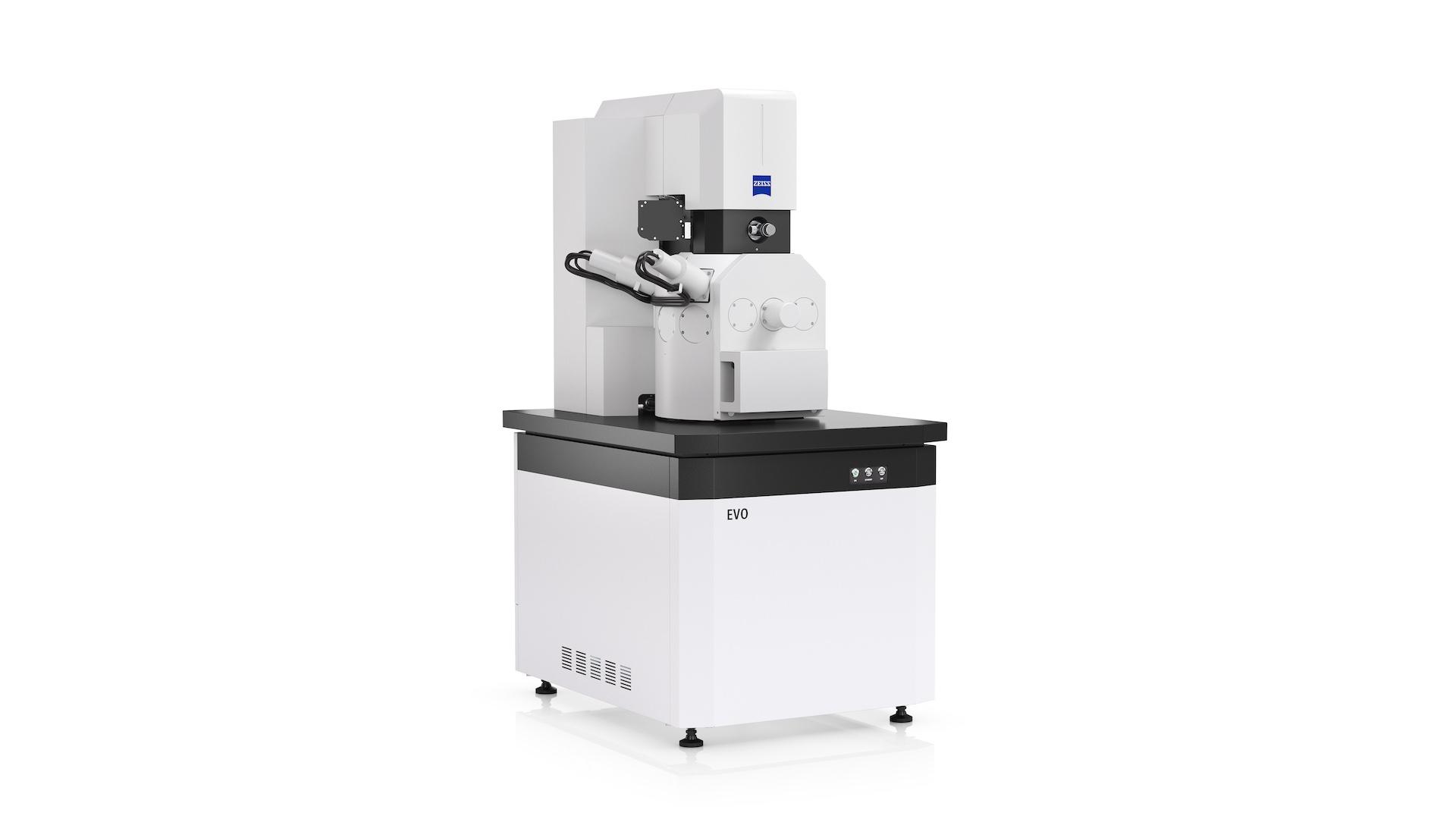

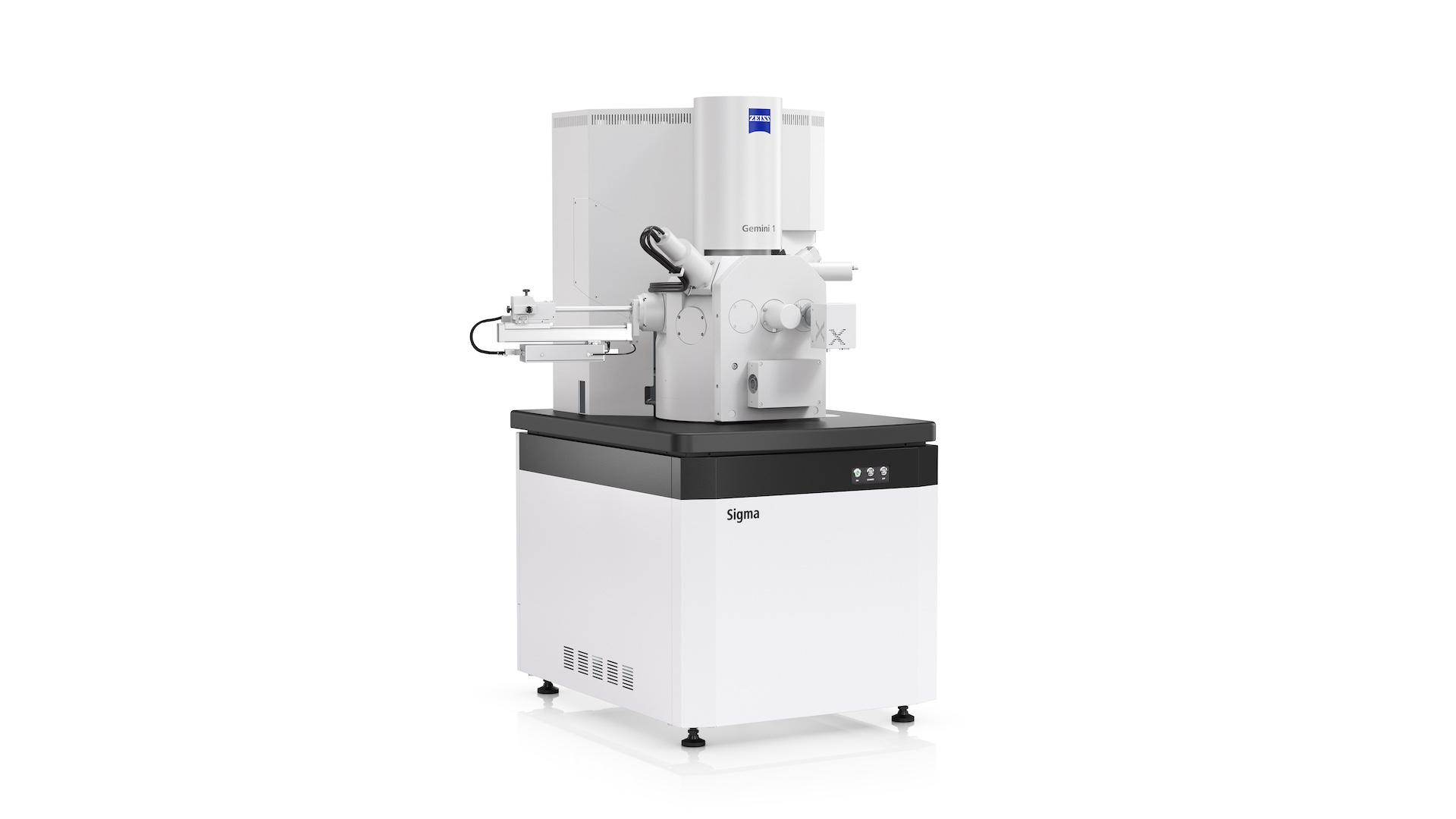

Електронна микроскопия и EDS системи

Локализира източници на замърсяване
Измерва морфологичните свойства на частиците и използва напълно автоматичен елементен анализ за класифициране на частиците по химичен състав. ZEISS SmartPI, софтуерът за анализ на частици за електронни микроскопи, автоматизира детекцията, анализа и класификацията на частици, комбинирайки микроскопски контрол, обработка на изображения и елементен анализ в едно приложение.

Светлинни и електронни микроскопи от ZEISS за техническа чистота

Идва нова ера на техническа чистота с ZEISS

Вашите ползи от индустриалните метрологични решения от ZEISS:

  • По-бързи анализи и решения с най-новата метрология
  • За техническа чистота в производството, електроинженерството, автомобилната индустрия и много повече
  • Измерване на частици по установени индустриални стандарти (напр. VDA 19.1, ISO 16232)
  • Остатъчно замърсяване по установени тестове за чистота
  • Изпитване и анализ на чистота по стандартизирани процедури за екстракция
  • Всеобхватна гама измервателни услуги: от поддръжка, сервиз и резервни части до актуализации на софтуер и хардуер, калибриране, планиране и консултиране
  • Подкрепа за вас и вашите служители за всяко метрологично предизвикателство чрез обучение в нашата ZEISS Академия метрология
