Начално ниво конвенционални SEM​

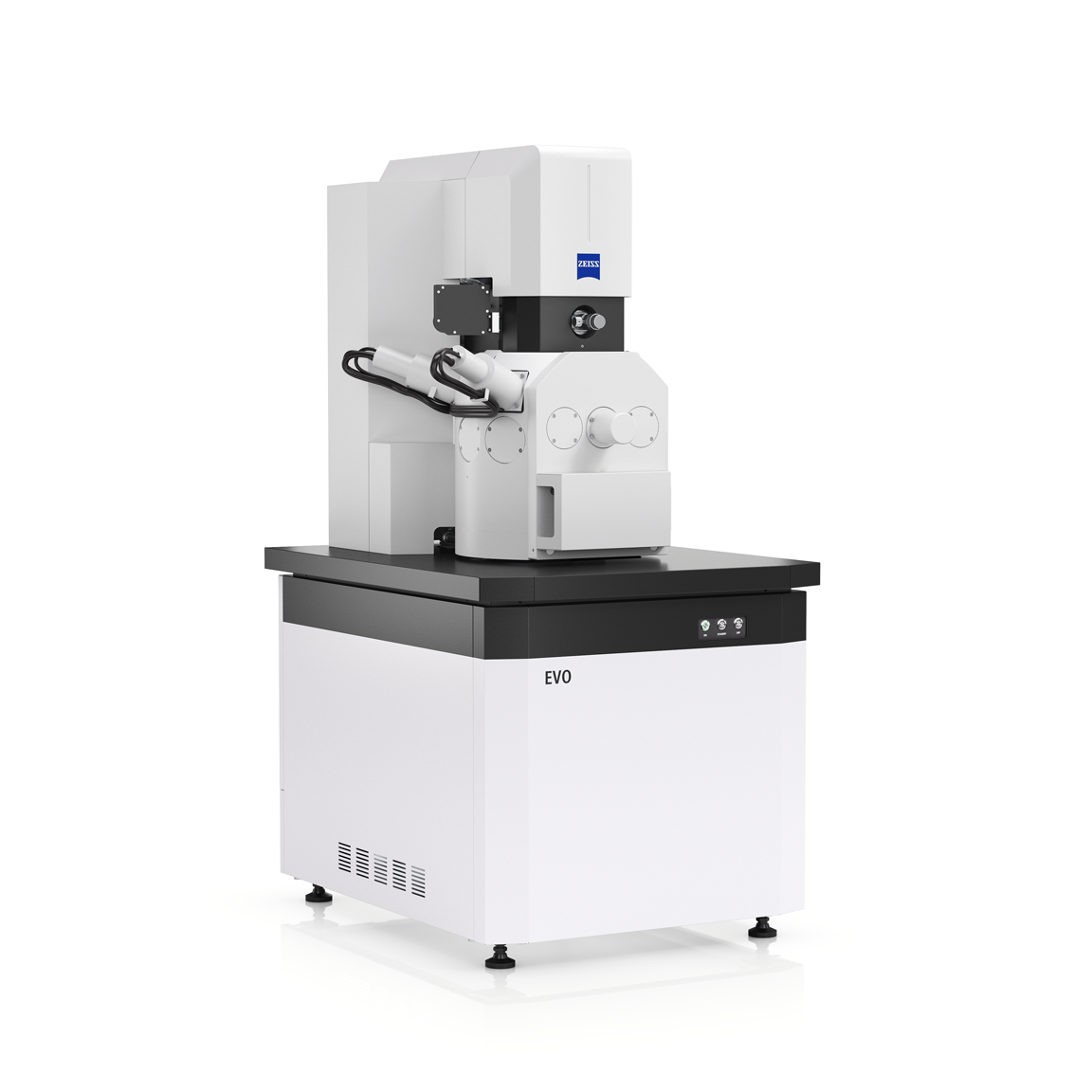

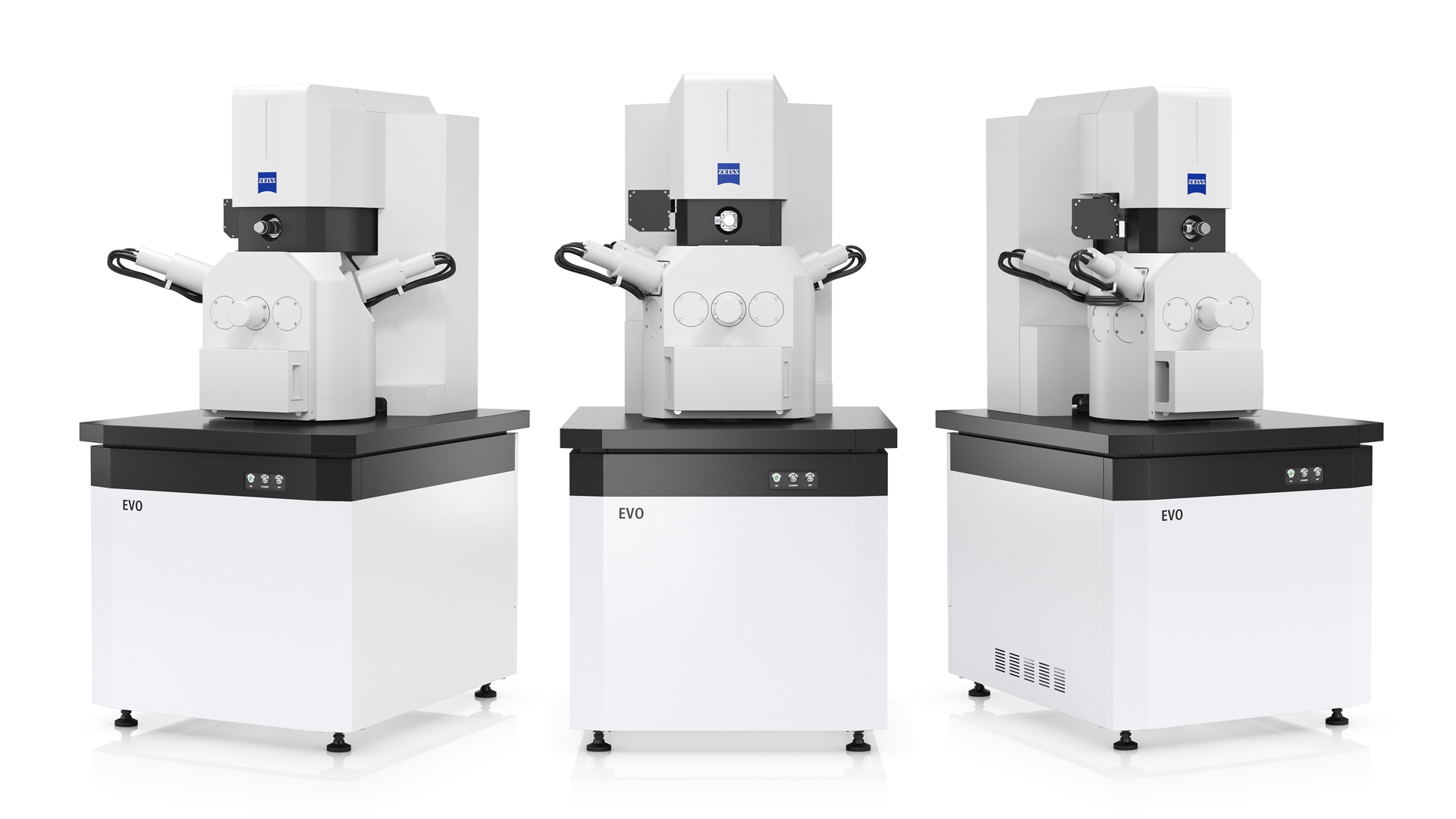

ZEISS EVO​

Електронен микроскоп, който прави всичко, комбинирайки данни за качество с интуитивно управление

Инструментите във фамилията ZEISS EVO комбинират високопродуктивна сканираща електронна микроскопия с интуитивен, лесен за потребителя опит, привлекателен за експерти и нови потребители. Със своята обширна гама налични опции, ZEISS EVO може да бъда адаптиран прецизно за вашите изисквания - независимо дали сте активни в науката за материалите или рутинно индустриално осигуряване на качеството и анализ на дефектите.

  • Гъвкаво многоцелево решение
  • Най-добра в класа използваемост
  • Отлично качество на изображението
  • Автоматизация на работния процес и интегритет на данните

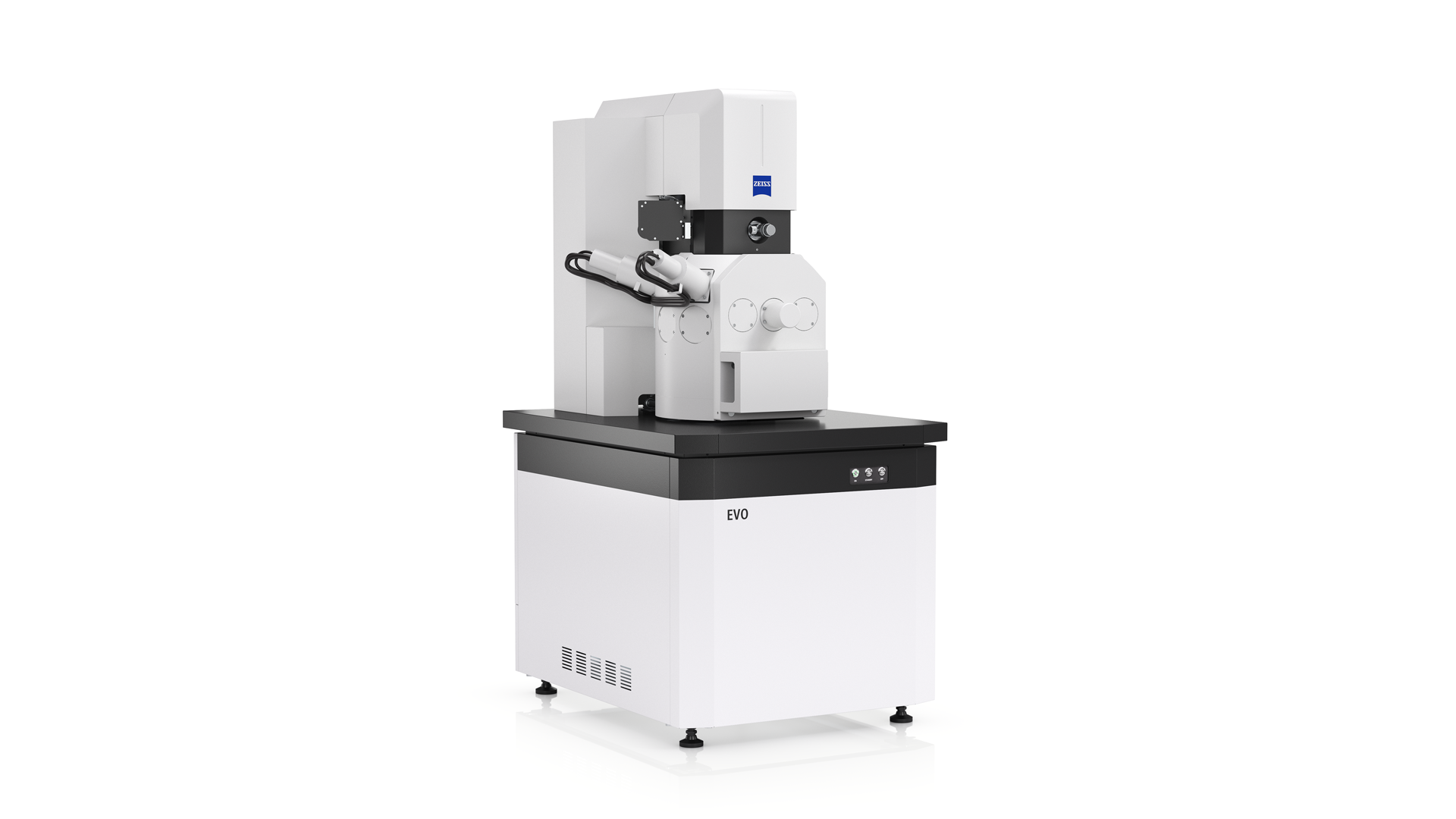

ZEISS EVO​
Контакт

ZEISS EVO за индустрията

Пренесете вашата инспекция на следващото ниво

ZEISS EVO е конвенционалната система начално ниво, с волфрамова или LaB6-базирана нишка, за ежедневни повторими задачи за получаване на изображения, например анализ на материали с висока резолюция, с автоматизирани в голяма степен и помощни работни процеси Системата предлага гъвкавост за не толкова трудни структурни размери. ​

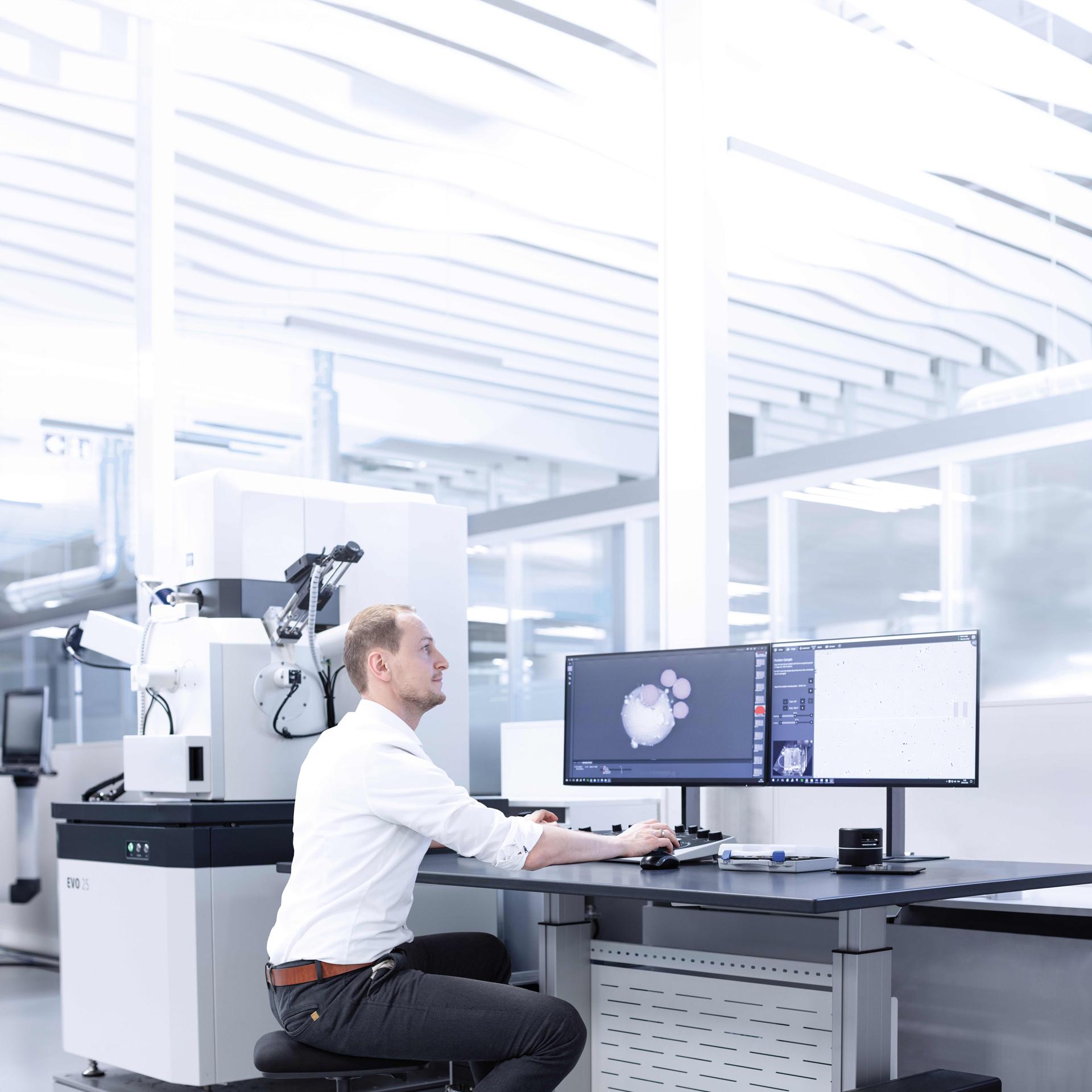

Области на приложение​

  • Анализ и контрол на качеството​
  • Анализ на дефекти и фрактография
  • Материалография
  • Инспекция на чистота​
  • Морфологичен и химичен анализ на частици за съответствие със стандартите ISO 16232 и VDA 19 Част 1 & 2​
  • Анализ на не-метални включения

ZEISS EVO​: Електронен микроскоп, който прави всичко, комбинирайки данни за качество с интуитивно управление

Пренесете вашата инспекция на следващото ниво. ZEISS EVO предлага меню с опции на конфигурации за удовлетворяване на вашите точни ценови и експлоатационни изисквания. Съчетайте желаната от вас разделителна способност с вашето приложение и изберете от три големини на камери

Може също да изберете висок вакуум, променливо налягане или околно налягане според типа на вашата проба. След това изберете между SE, BSE, EDX, VP и C2D детекторите подходящия за вашето приложение С ZEISS EVO се радвате на ползите от електронната микроскопия на приемлива цена.

Практически примери

  • Електроника

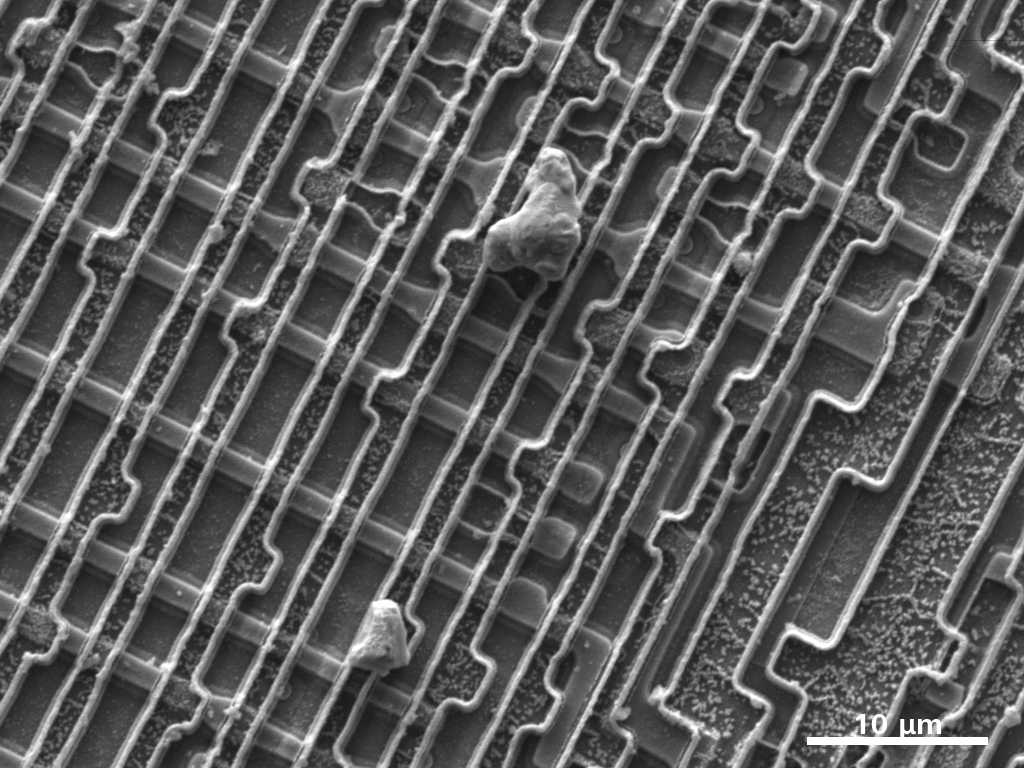

    Отпадъци и замърсяване са видими по повърхността на интегралната схема Заснета с детектора SE във висок вакуум при 10 kV

  • Горивни клетки

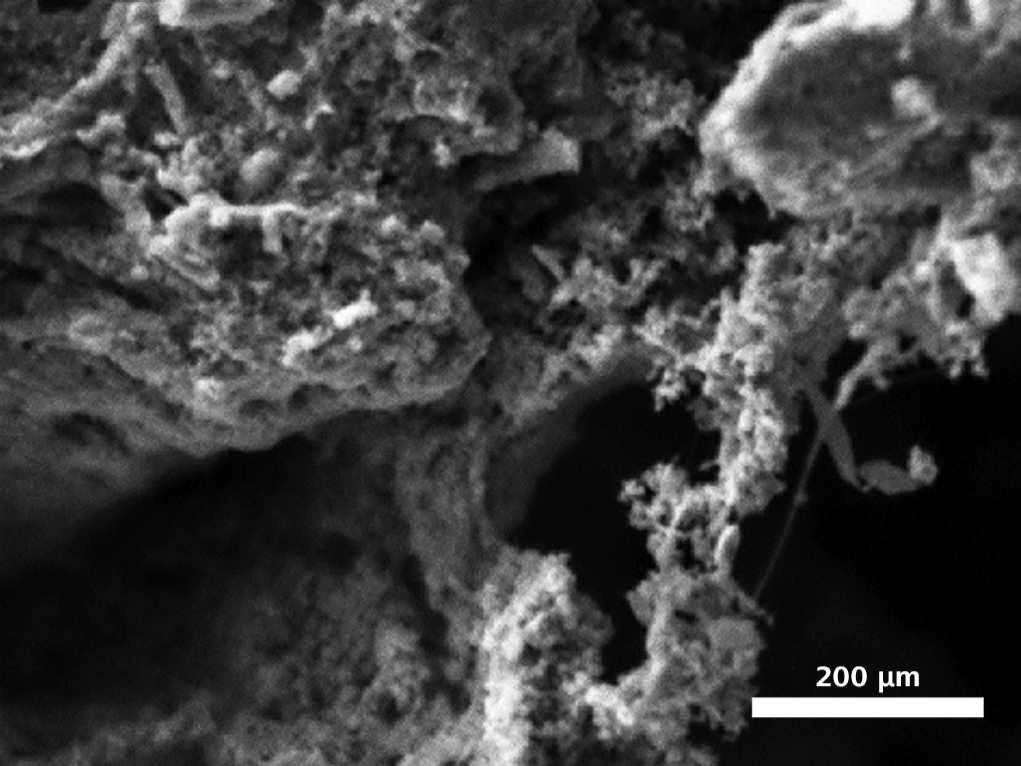

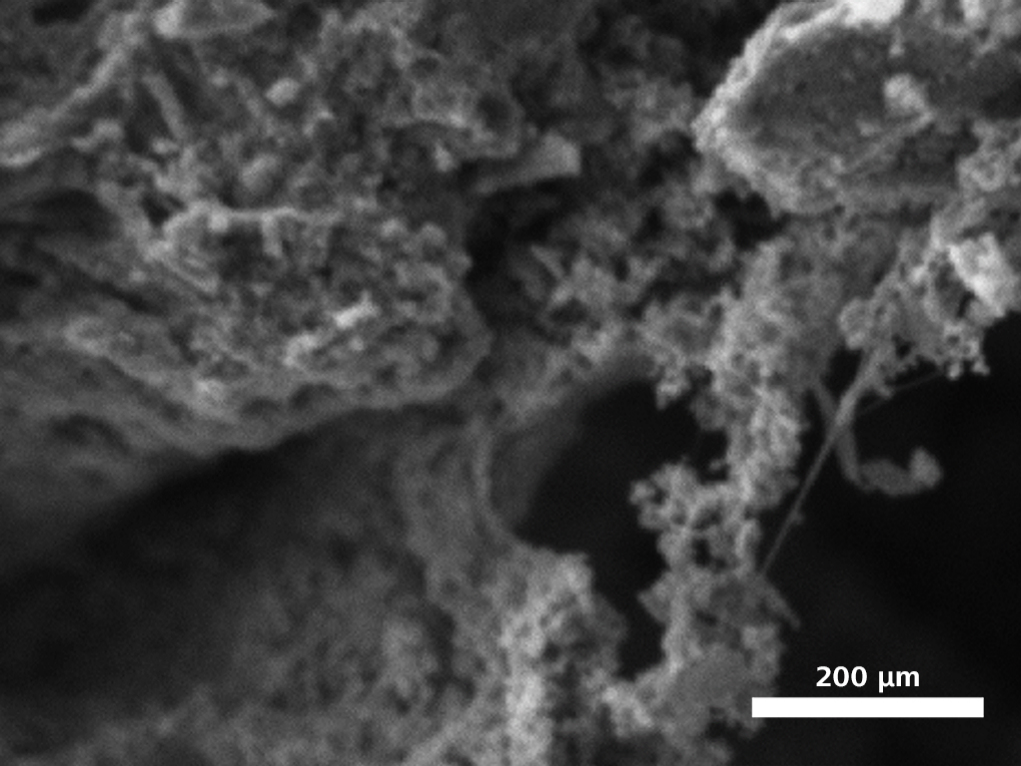

    Горивните клетки обикновено се състоят от полимерни електролитни мембрани разположени между платинени електроди Тези критични компоненти трябва да бъдат изобразени при ниски волтажи за да се гарантира, че детайлна информация за повърхността се получава с висока разделителна способност. Напречно сечение с LaB6 източник (отляво) и волфрамов източник (отдясно) при 3 kV LaB6 източникът дава повече детайлност на повърхността при ниски ускорителни волтажи.

  • Галванизирана нисковъглеродна стомана

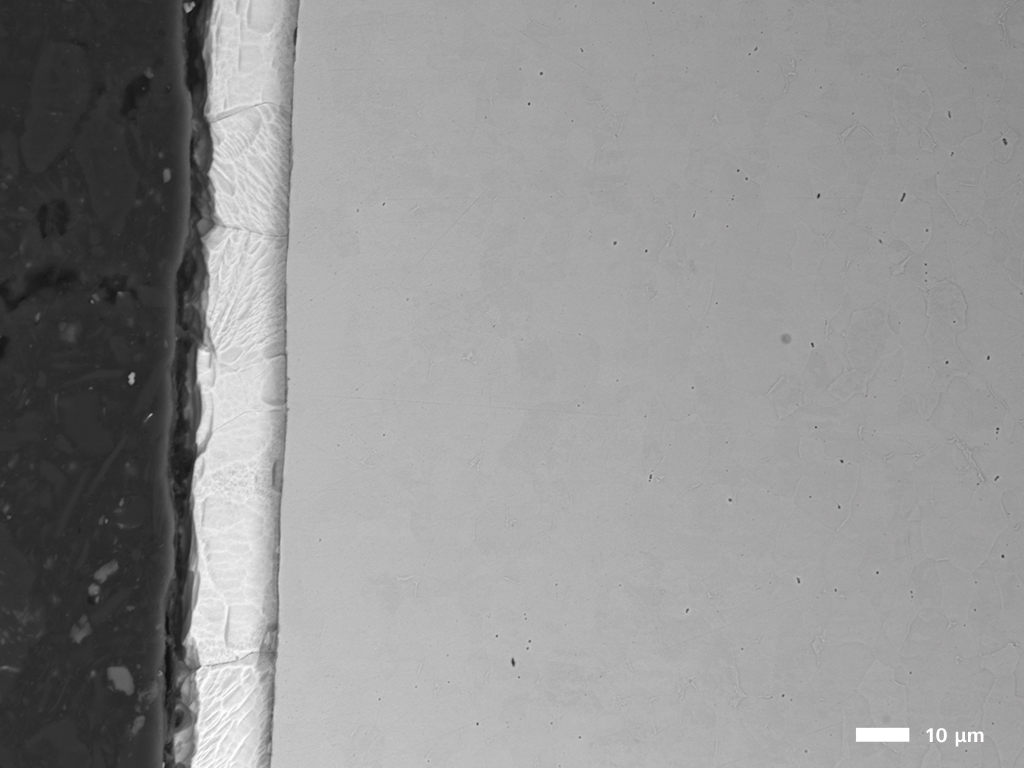

    Напречно сечение на галванизирана нисковъглеродна стомана, изобразено с детектор SE на ZEISS EVO 15. Отляво: монтажна смола, в средата: цинков слой, отдясно: нисковъглеродна стомана

  • Анализ на материали с използване на рентгенова спектроскопия (EDX)​

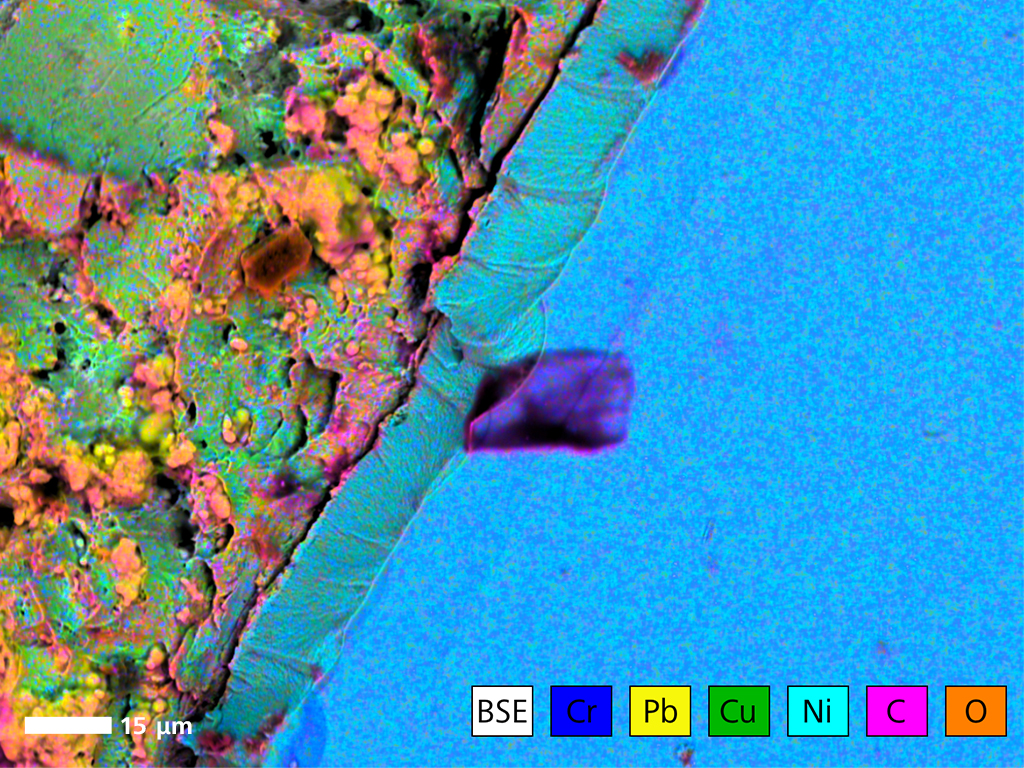

    BSE изображения на представителни корозирали повърхности с EDS карта: хром, олово, мед, никел, въглерод и кислород.

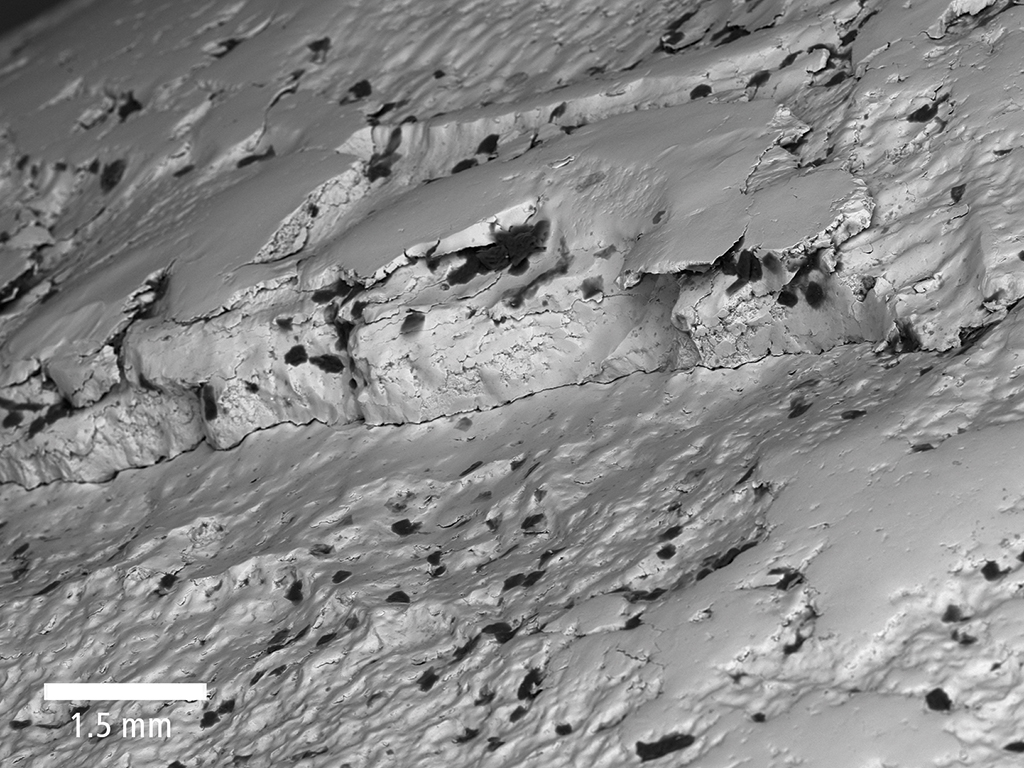

  • Анализ на дефекти по повърхността на сачмен лагер

    Повърхност на сачмен лагер, изобразена с детектора BSE разкрива напукване и отслояване на повърхностната структура

  • Техническа чистота

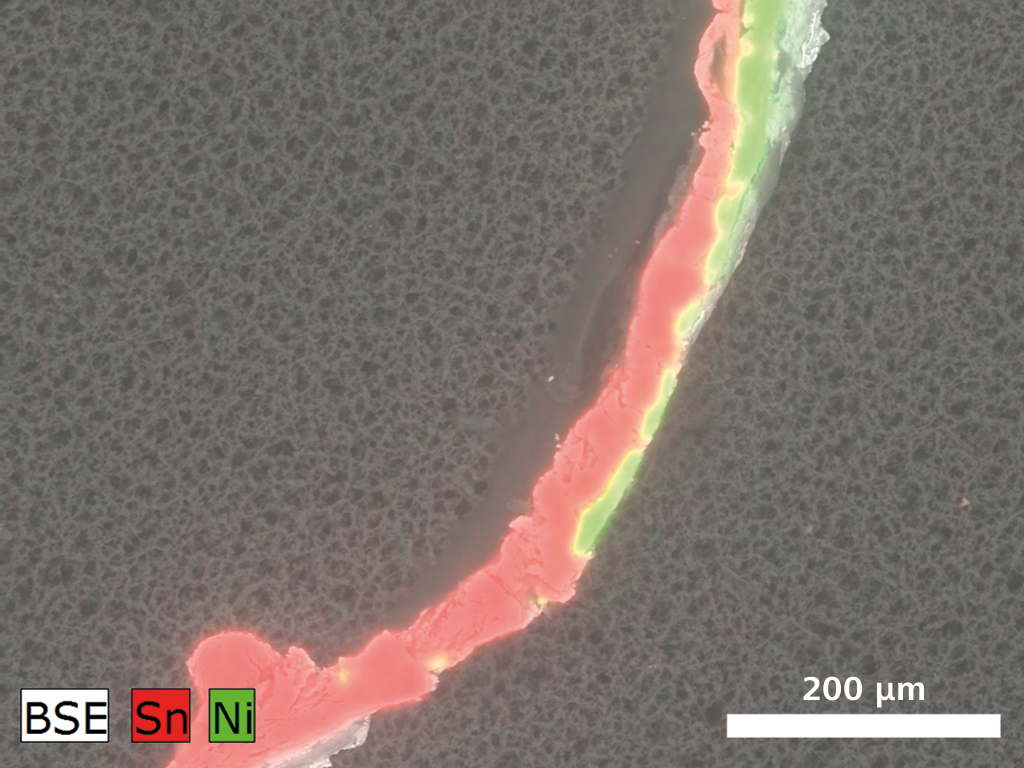

    Частица от филтър: анализ на техническа чистота и контрол на качеството.

ZEISS EVO сканиращ електронен микроскоп - 10 акценти за 90 секунди

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

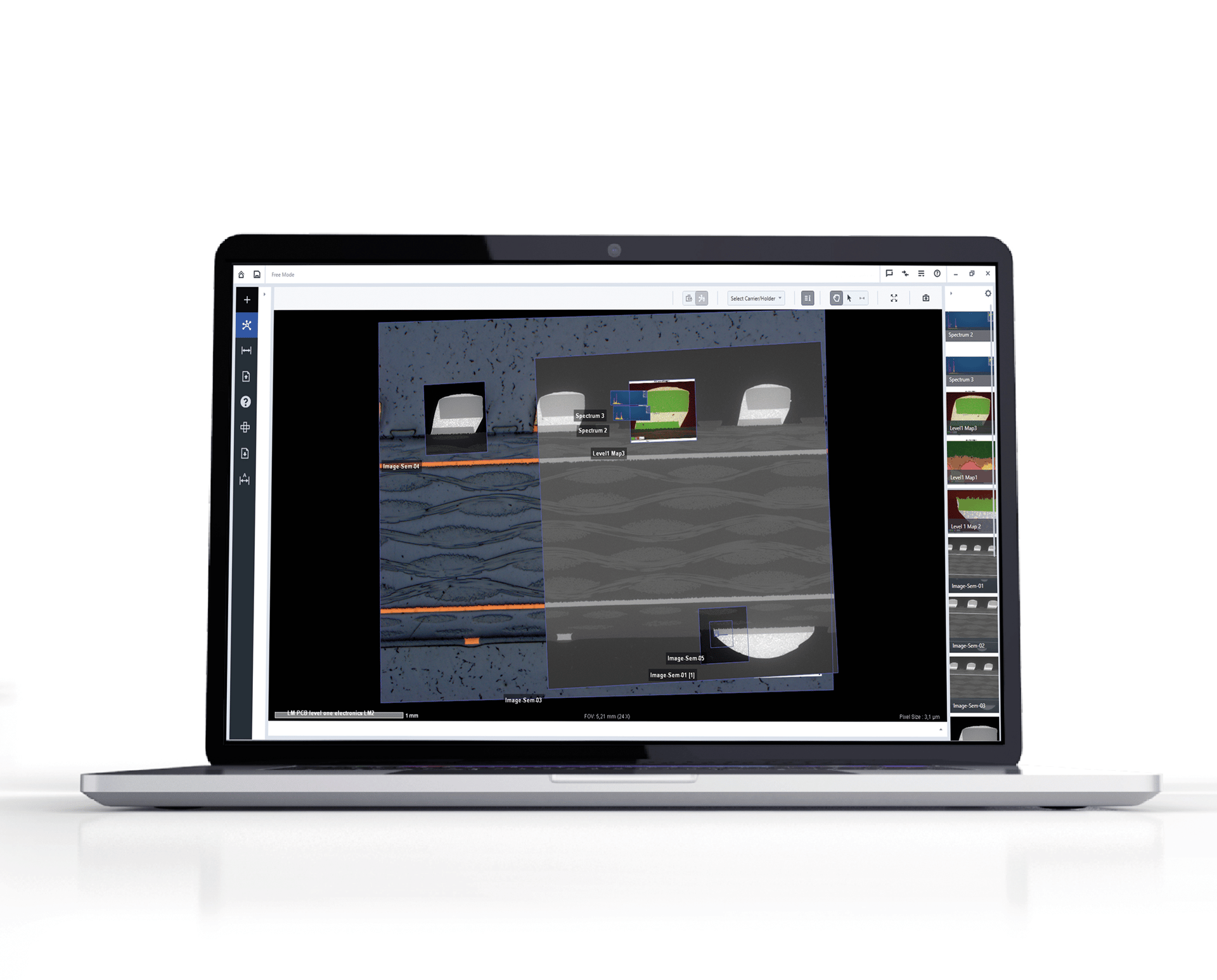

    Научете как сканиращият електронен микроскоп ZEISS EVO помага на вашата рутинна инспекция и анализ на дефекти в лаборатории за изследване на материали като дава възможност за интуитивно генериране на изображения дори на начинаещи потребители EVO акценти: -Генериране на изображения с висока разделителна способност - Ефективна работа - Анализ на химичен състав - Големи детайли - Заснемане на големи площи -Непроводими проби -EDX анализ на частици -Автоматични измервания - Интелигентно сегментиране на изображения - Корелация и споделяне на изображения

Други приложения за индустрията:

  • Анализ на фази, частици и заваръчни шевове​
  • Визуална инспекция на електронни компоненти, интегрирани платки, MEMS устройства и соларни клетки​
  • Изследване на повърхност и кристален строеж на медни проводници
  • Изследване на корозия на метали​
  • Анализ на интер-метални фази и фазови преходи
  • Получаване на изображения и анализ на микропукнатини и сила на счупване
  • Изследвания на покрития и композитни материали
  • Проверка на заваръчни шевове и термично-повлияни зони
С ZEISS EVO намираме иглата в купата сено.
Johannes Bachmann, е експерт по анализ на материали в INNIO Group. Изтеглете листовката и прочетете цялата история.

Намиране на игла в купа сено

Техническа чистота INNIO Group анализира химичния състав на частици остатъчно замърсяване с решение на ZEISS

  • Блокирано съдържание на трети страни

    Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.
Точните, надеждни резултати са важни, разбира се, но също толкова важно е да се получат бързо
казва Thomas Schaupp, ръководител на акредитираната лаборатория за материали SPC Открийте как ZEISS EVO и корелативна микроскопия от ZEISS помагат на изпитателната лаборатория да постигне 30% по-бързи резултати. Изтеглете листовката и прочетете цялата история.

Приложения на микроскопия за осигуряване на качеството

Примери от клиенти и брошура от индустрията за индустрията
