ZEISS Crossbeam

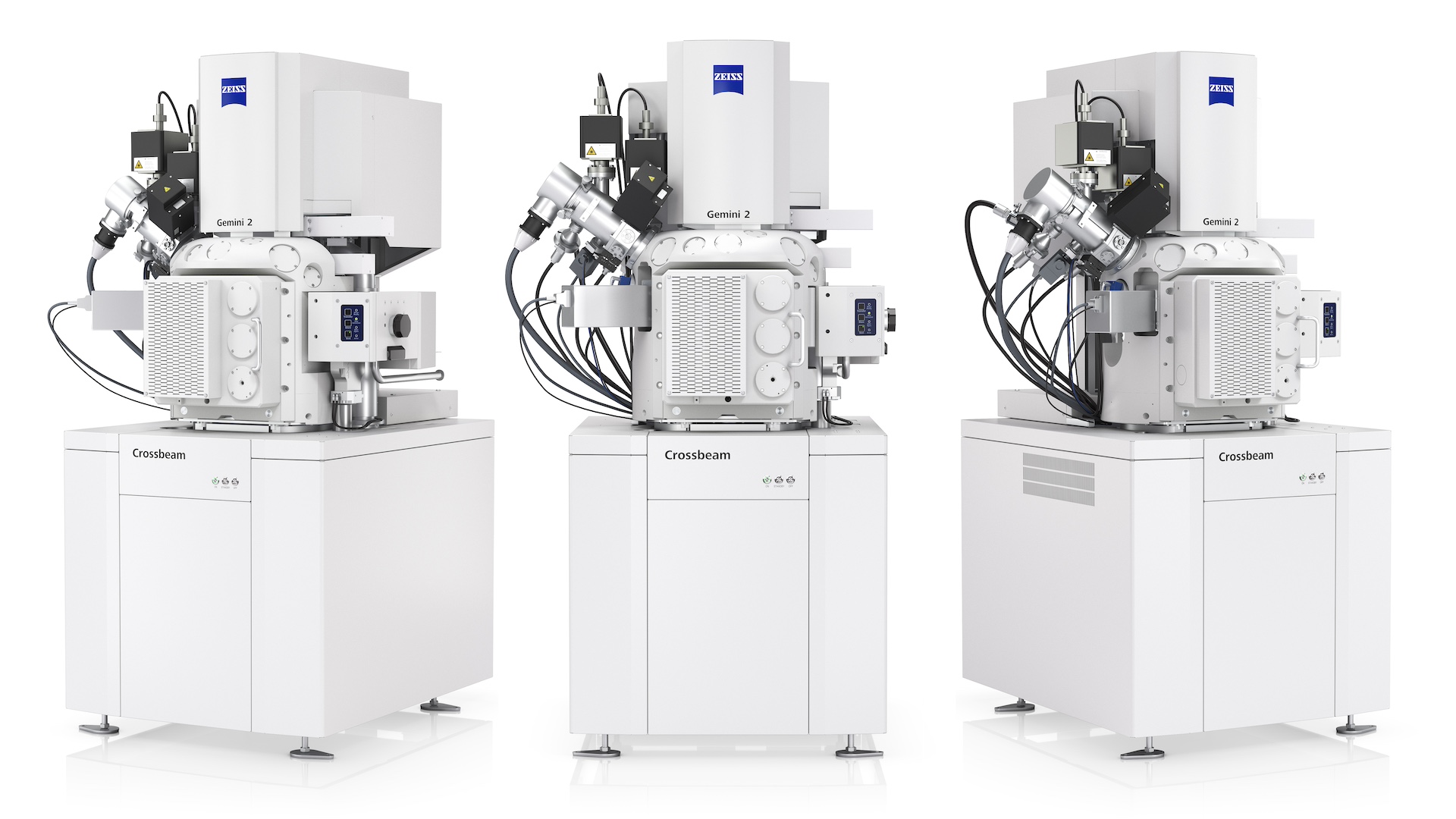

Прицелен в третото измерениеКомбинацията от сканиращ електронен микроскоп (SEM) и фокусиран йонен лъч прави възможно проникване в материала с най-малък мащаб (нанометър диапазон) и директно изобразяване на структурата на материала под повърхността. Типични приложения включват прецизно локализиране и химически анализ (EDX) на локални дефекти.
ZEISS Crossbeam за индустрията
Вижте ново качество в инспекцията на вашите проби
Подготовка на тънки ламели и техния анализ в TEM (Трансмисионна електронна микроскопия) или STEM (сканираща трансмисионна електронна микроскопия). ZEISS Crossbeam предлага цялостно решение за подготовка на TEM ламели дори на партиди Работата при ниско напрежение на йон-скулпторната FIB колона поддържа висококачествени ламели и избягва аморфизация на деликатни проби. Използвайте лесен работен процес за да започнете и изчакайте автоматично изпълнение. Възползвайте се от софтуера за детекция на тока в крайна точка, който предоставя точна информация за дебелината на вашата ламела.
Опцията фемтосекунден лазер се използва за аблация на материал и подобрен достъп до по-дълбоки структури, както и за подготовка на големи проби.

Области на приложение от пръв поглед
- Локални напречни сечения, напр. в местата с дефекти (дефекти на растеж на тънки филми, корозия, захванати частици и др.)
- Подготовка на TEM ламела
- изследвания с висока разделителна способност на напречни сечения в трансмисия (STEM)
- 3D томография на микроструктура или локални дефекти>
- Обработка на структури чрез целево отстраняване на материал

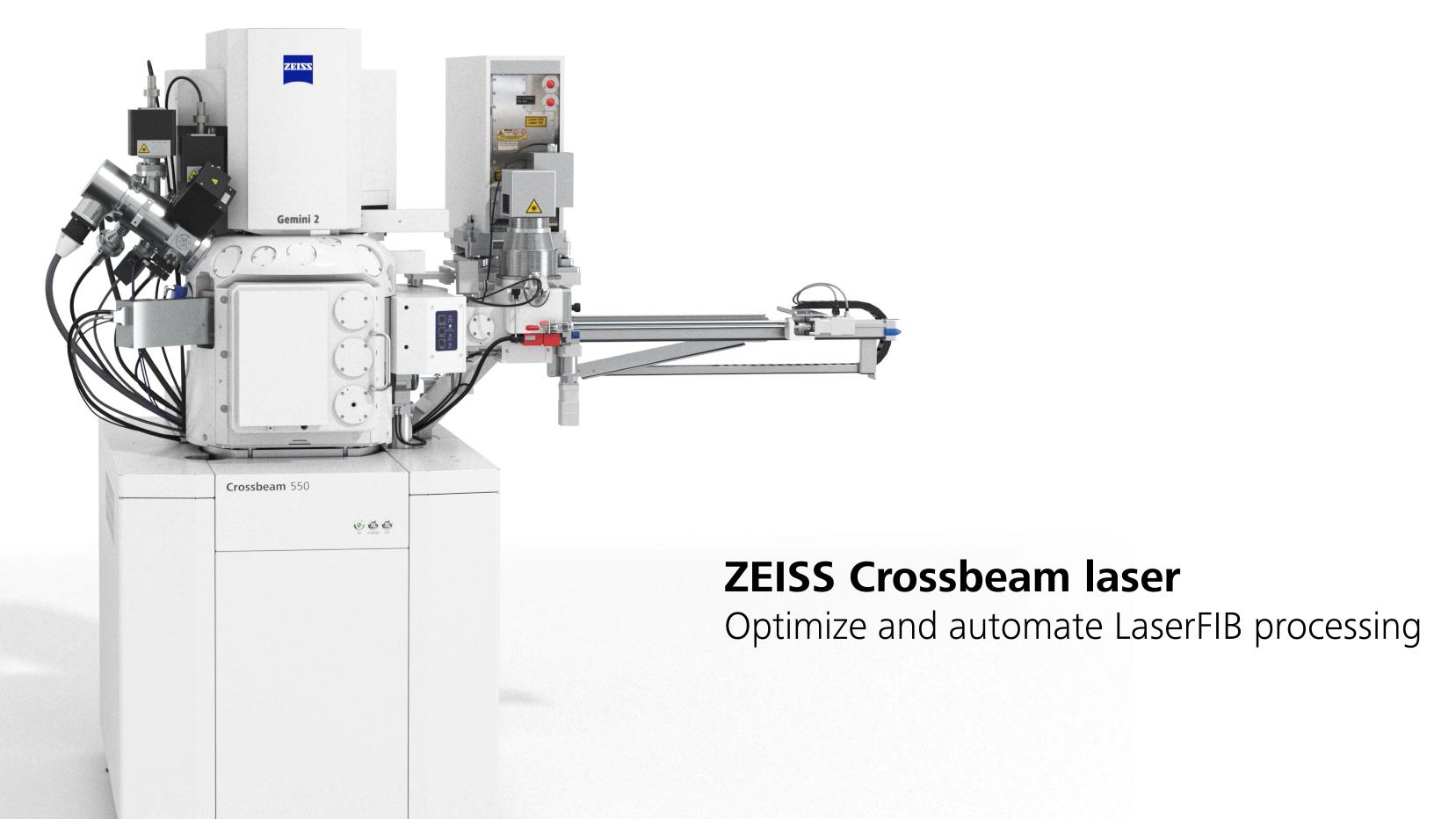

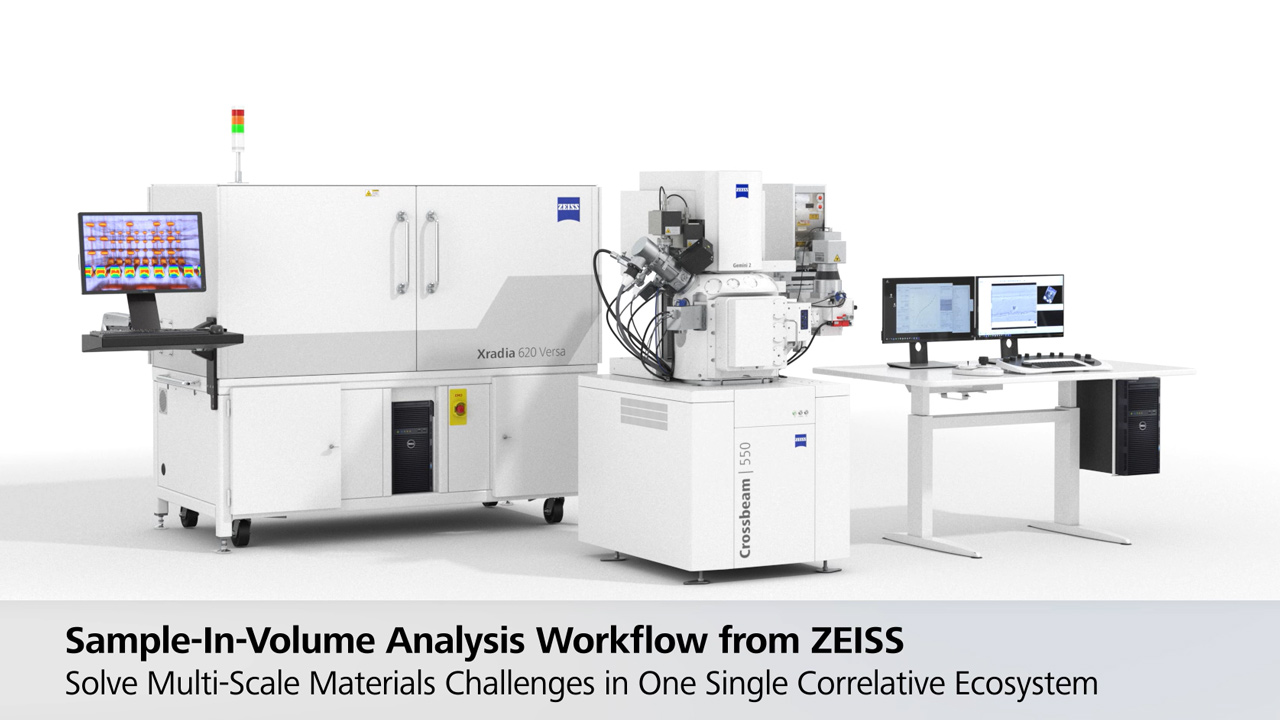

Научете повече в нашите видеа за ZEISS Crossbeam
