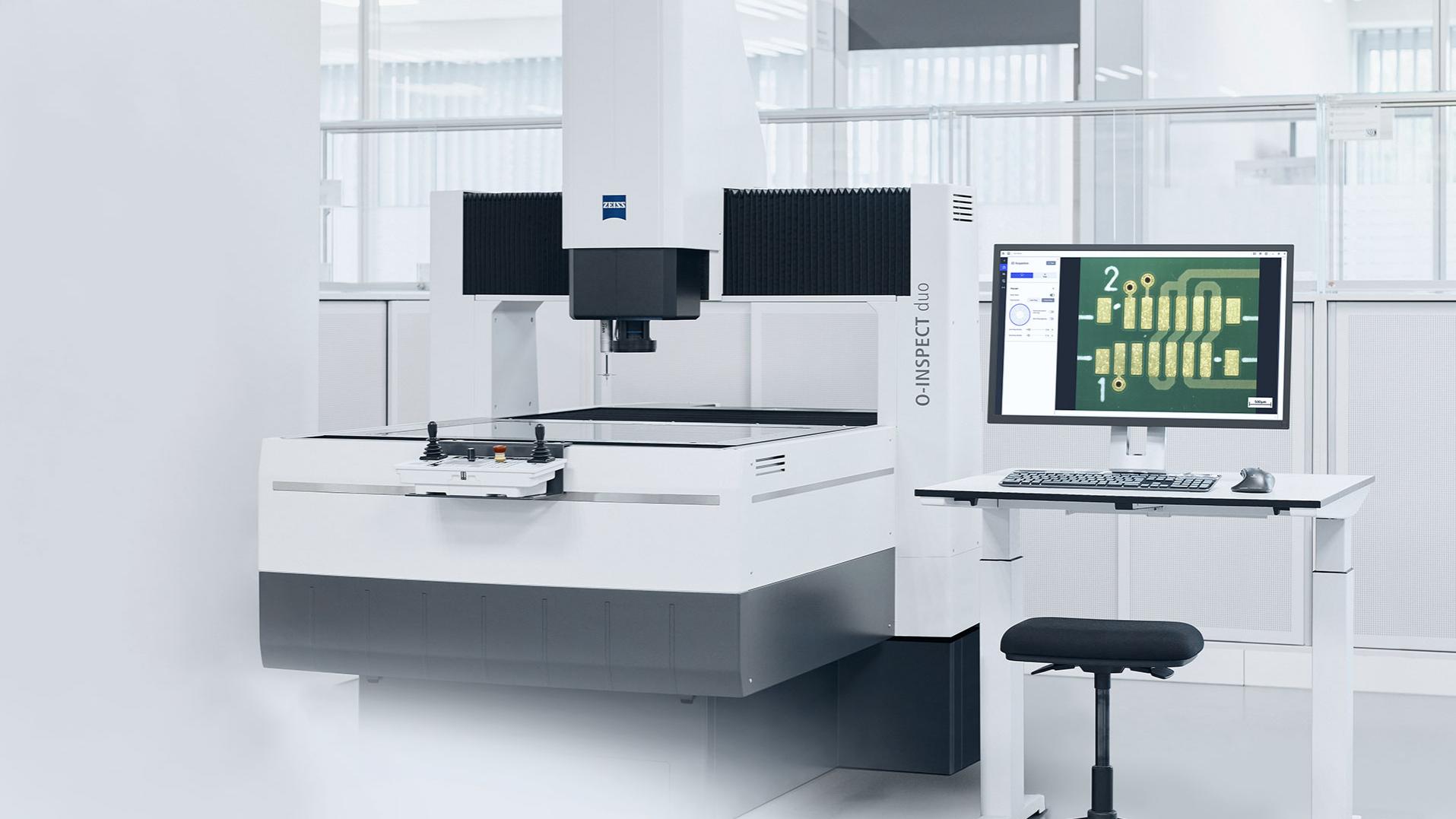

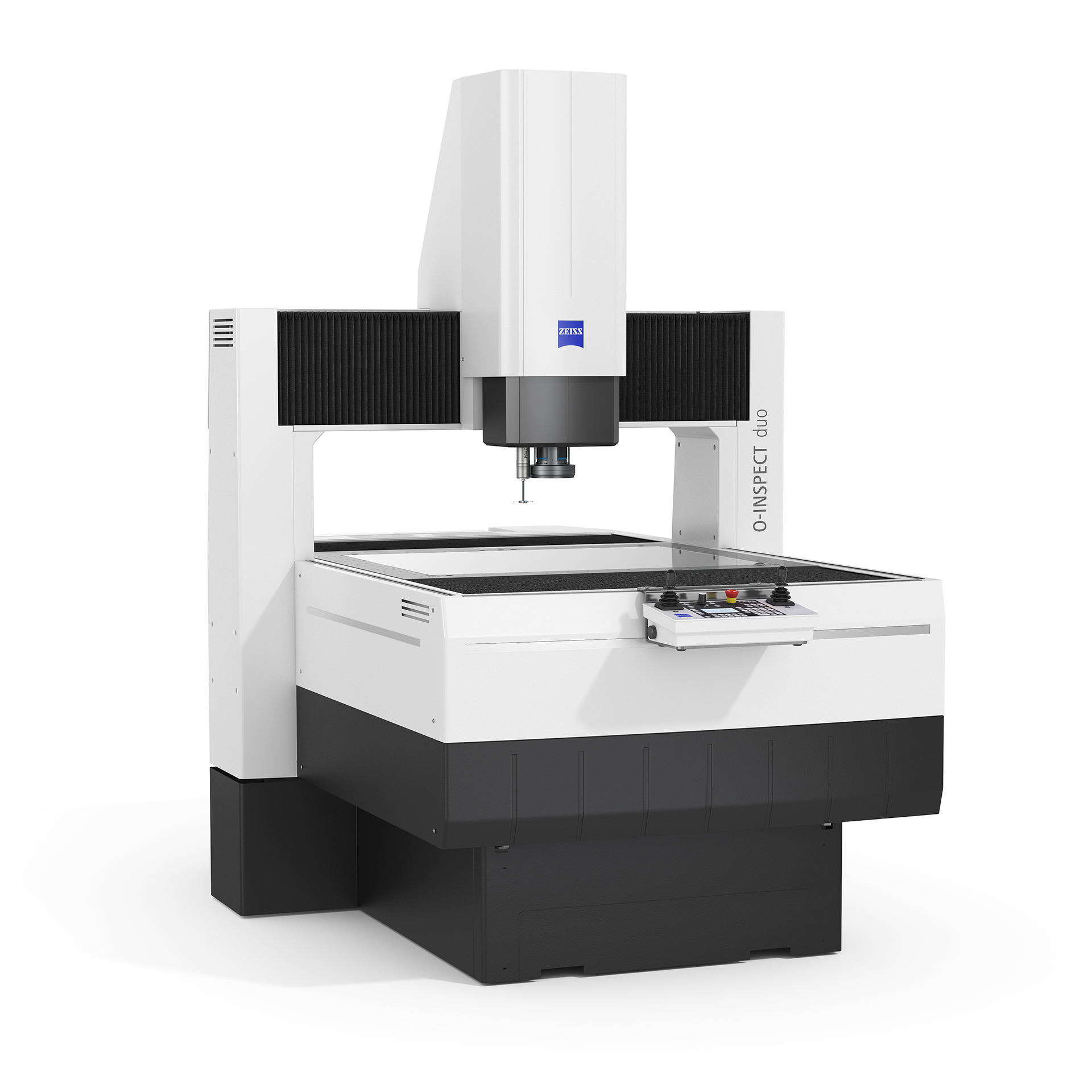

ZEISS O-INSPECT duo

Микроскоп и измервателна машина в едно.

ZEISS O-INSPECT duo предлага две технологии в една машина: големи детайли като печатни платки, горивни клетки или батерии могат да се измерват и анализират с висока разделителна способност в тяхната цялост Комбинацията на 3D измервателна технология с микроскопска инспекция повишава ефективността и спестява място в лабораториите по качество ZEISS O-INSPECT duo се предлага в размер 8/6/3.

2-в-1: Микроскоп и измервателна машина в едно устройство
Бързи и прецизни 3D измервания - оптични и тактилни
Оптика с висока разделителна способност с допълнителен софтуер за инспекция ZEISS ZEN core

Първа мулти-технологична система от ZEISS

Като “VMM микроскоп”, ZEISS O-INSPECT duo покрива два основни приложения в осигуряване на качеството: Прецизно измерване и инспекция с висока разделителна способност на големи или множество малки компоненти Уредът е специално разработен и за приложения, където се изисква комбинация от дименсионално измерване и инспекция - включително сегментиране, съединяване и обработка на изображения в цвят Вместо да купувате VMM и микроскоп, само един уред е нужен в лабораториите по качество, спестявайки място и системни разходи Открийте още предимства на многофункционалния уред за съответните области.

Метрология

Прецизни измервания - оптични и тактилни

Висока точност за плоски и чувствителни детайли

ZEISS O-INSPECT duo е мулти-сензорна измервателна машина, впечатляваща със своята оптика с висока разделителна способност в двойка с тактилния сканиращ сензор ZEISS VAST XXT Сензорът дава възможност за бързи и точни 3D измервания чрез заснемане на голям брой измервателни точки с едно движение. Много малки или чувствителни детайли могат да бъдат измерени без контакт и с отлична точност както и значително по-бързо благодарение на ZEISS VAST probing (ZVP). Това е възможно благодарение на голямото зрително поле с висока разделителна способност и забележителна достоверност на изображението, дори в периферните зони

Метрология

Инспекция на повърхности и измерване с една машина

VMM днес, микроскоп утре

Микроскопия

Нашият най-голям микроскоп

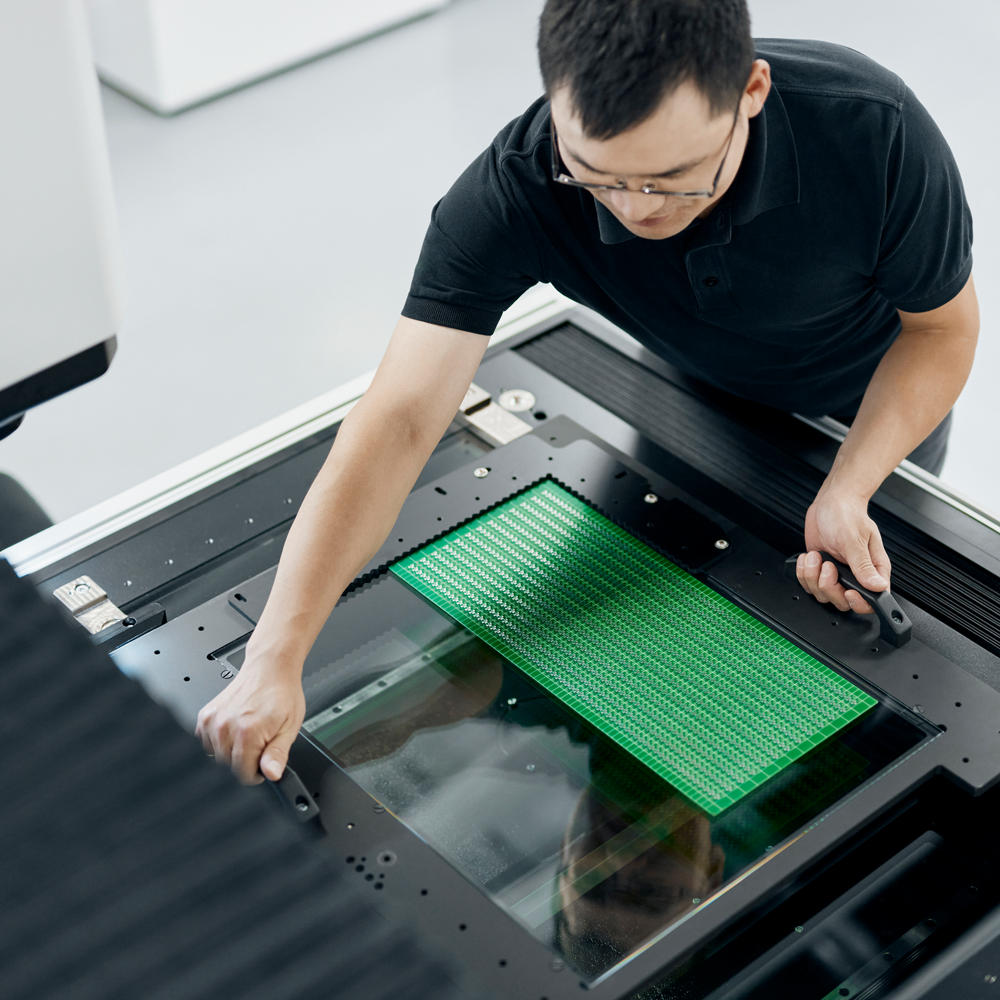

Инспектиране на големи детайли в цялост

Рязането на компоненти остава в миналото! Оптичната инспекция на големи детайли като печатни платки, горивни клетки или батерии сега е възможна в тяхната цялост Това спестява ценни ресурси и време и намалява източниците на грешки, предизвикани от преместване на фрагментирани детайли между различни системи В допълнение към инспекцията на големи детайли, ZEISS O-INSPECT duo е подходящ и за автоматична инспекция на множество малки детайли. Това означава, че измервателният микроскоп трябва да бъде зареден само веднъж - самата инспекция след това се извършва в една стъпка без смяна на индивидуалните проби.

Микроскопия

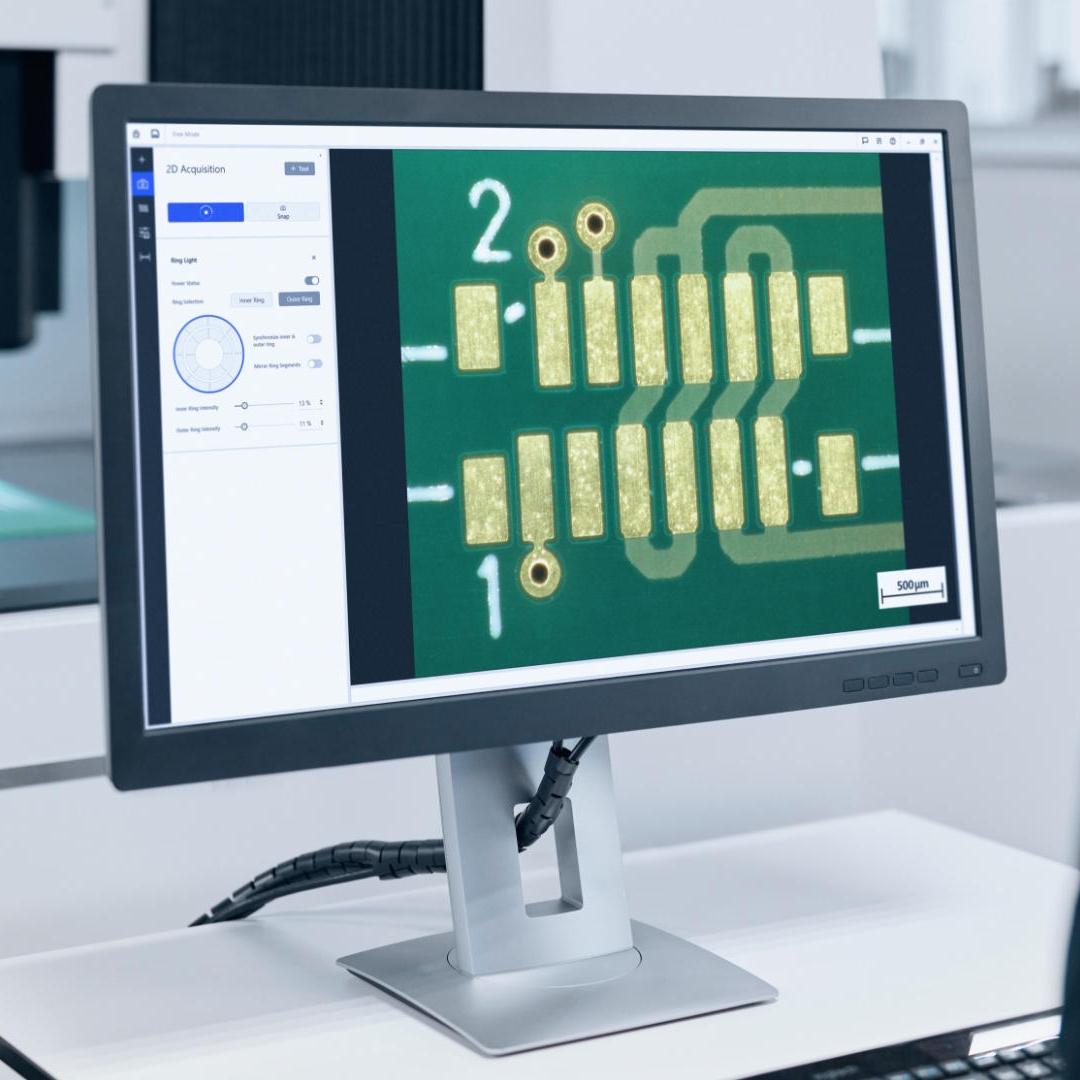

5 MP цветна камера с висока разделителна способност

Открива дефекти точно

Макар черно-белите изображения да дават високо контрастни разлики в измервателната технология, цветните изображение предлагат предимството на микроскопски анализ: С 5-мегапикселова резолюция на изображението в цвят, дори малки дефекти се виждат ясно и дават възможност за прецизна инспекция и оценка. ZEISS O-INSPECT duo може да се използва с познатия микроскопски софтуер ZEISS ZEN core

Кликнете на местата, маркирани с кръг върху изображението за да отворите информационната кутия с повече детайли

Открийте детайлите

Открийте характеристиките на ZEISS O-INSPECT duo

Голямо зрително поле с висока резолюция на изображението

ZEISS Discovery.V12 scout 160 c сензорна камера с 5 MP осигурява висока разделителна способност и позволява визуализация на най-малките детайли и структури благодарение на 12x зуум Голямото зрително поле от 16.,1 x 12 mm позволява показване на повече информация за всяко изображение Цветната камера дава възможност за прецизен микроскопски анализ и в същото време осигурява прецизни резултат в метрологията благодарение на високата разделителна способност на 5 MP.

Осветление

Ринговият осветител се състои от външен и вътрешен пръстен с бели LED, които могат да бъдат индивидуално контролирани в 16 сегмента. Уредът има също коаксиално горно осветление и подсветка, за анализ на разнообразни приложения и детайли.

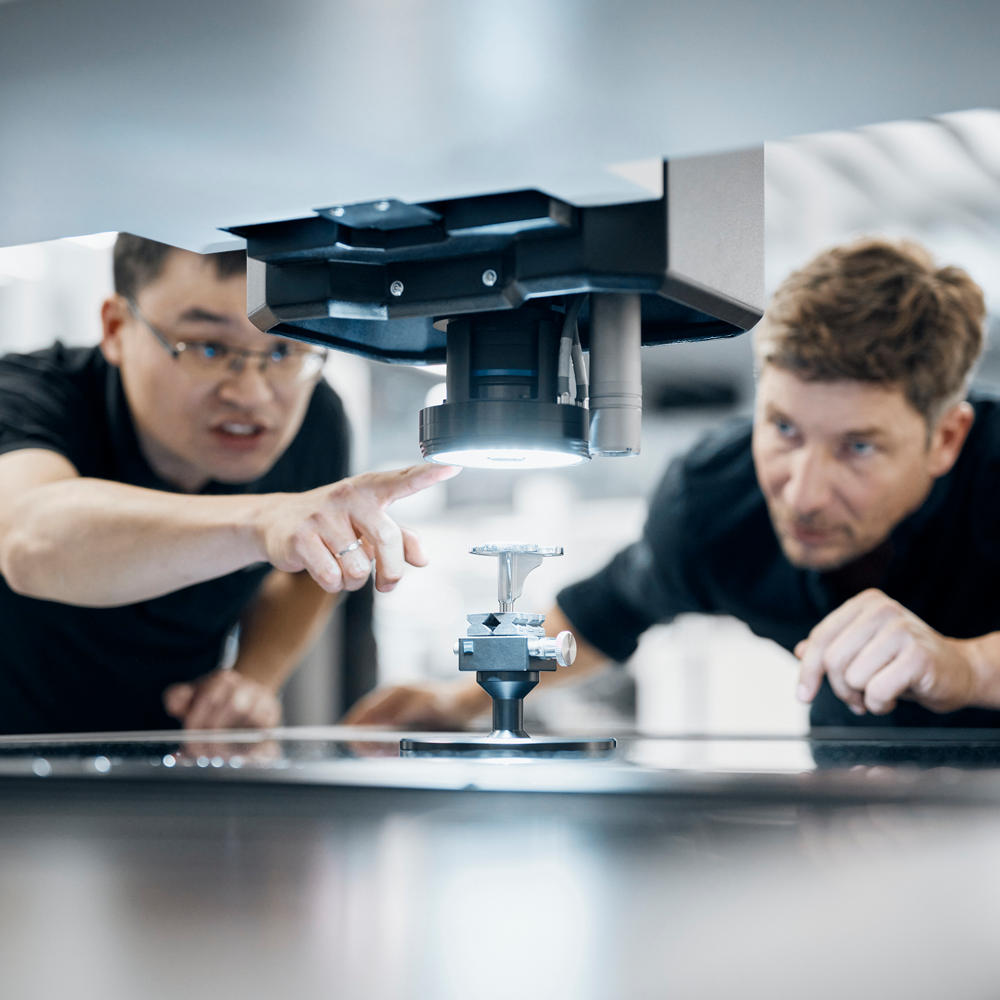

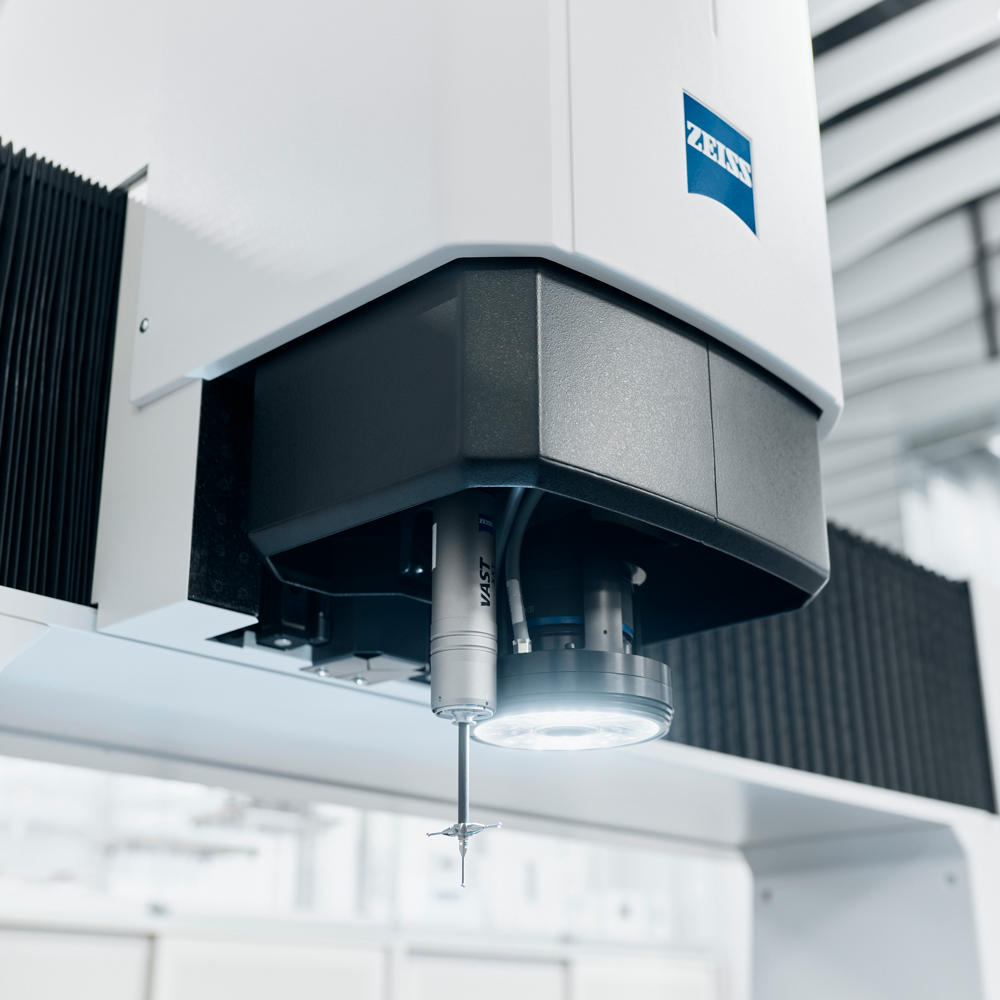

Бързи и прецизни 3D тактилни измервания

ZEISS VAST XXT прави възможно високо-точно сканиране като заснема голям брой измервателни точки с едно движение и с точност от 1,5 µm + L/250 µm.

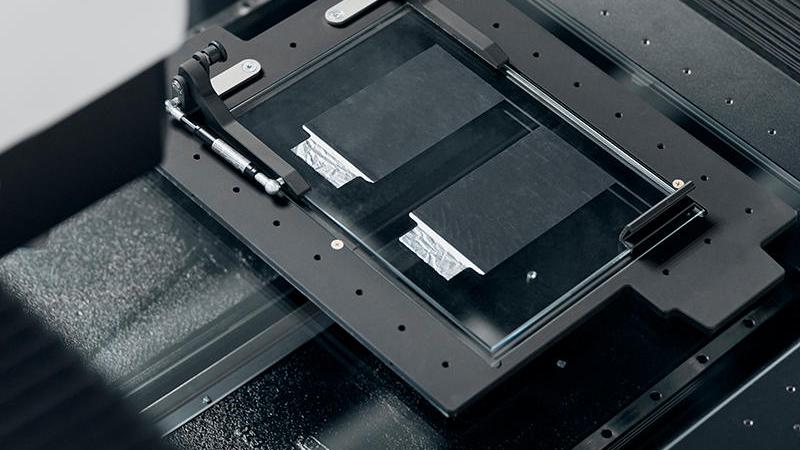

Голяма платформа

Платформата с 800 x 600 x 300 mm дава възможност за измерване и инспекция на големи детайли с тегло до 100 kg без да се налага рязане, разрушаване и машинна обработка преди измерване Като алтернатива, няколко малки части могат също да бъдат инспектирани автоматично благодарение на голямата платформа

2 софтуерни продукта

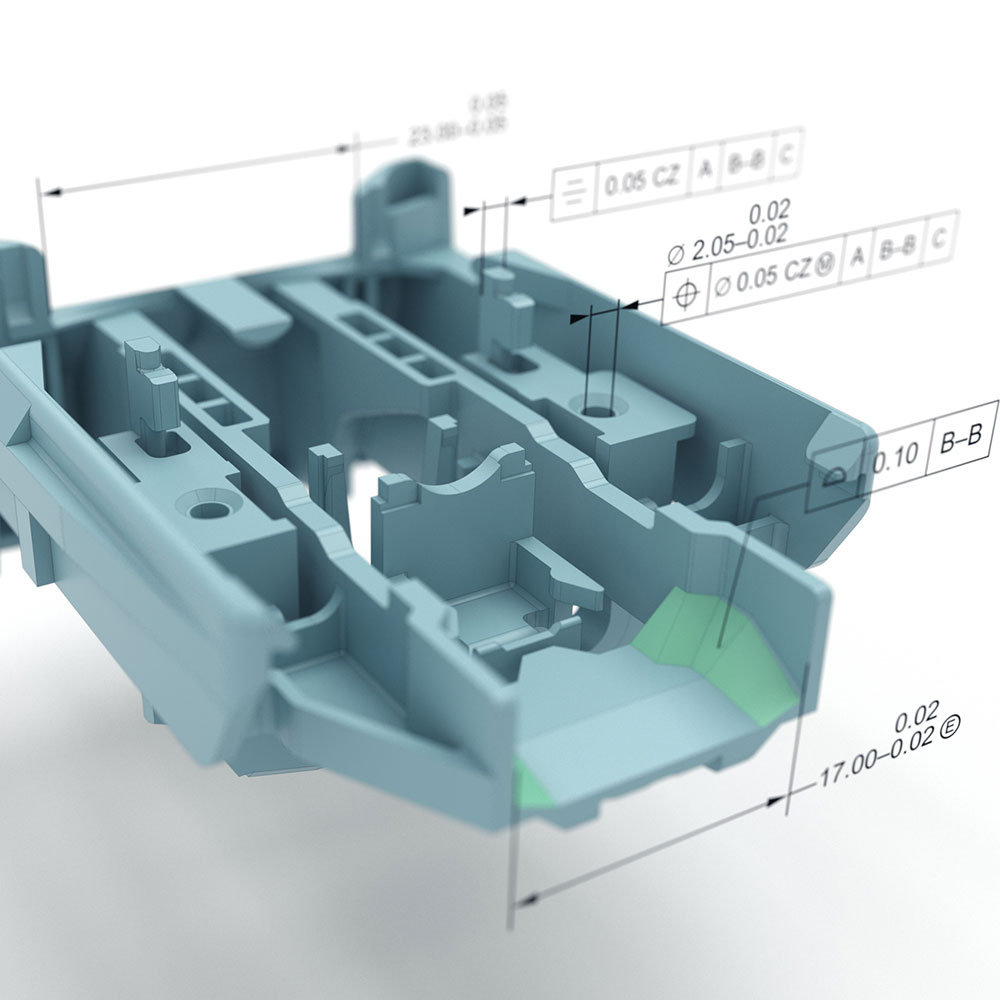

ZEISS CALYPSO предлага подобрени опции за визуализация за да ви спести време. CAD модели могат да се визуализират насложени и възможните отклонения (ДЕЙСТВИТЕЛНО от ЦЕЛЕВО) да се идентифицират бързо Благодарение на множество опции ZEISS CALYPSO предлага и правилните инструменти за специални изисквания. ZEISS ZEN core е еквивалентът за микроскопия Освен класическото генериране на изображения, софтуерният пакет включва и инструменти за създаване, сегментиране, анализ на изображения и свързаност на данни за мулти-модална микроскопия в свързани лабораторни среди и производство

Професионални и изпълними отчети

ZEISS PiWeb за генериране на отчети предлага документация и визуализация на вашите измервателни данни с един клик, с полезна информация за вашите детайли и процеси

Оптимален контраст

Освен коаксиално горно осветление и подсветка, ZEISS O-INSPECT duo предлага и различни опции за контрол на светлинния пръстен Вътрешният и външният LED пръстени могат да бъдат включвани и изключвани поотделно или активирани само в отделни сегменти

Анализ на мембрани, състав на материали, уплътнения, покрития и твърд материал

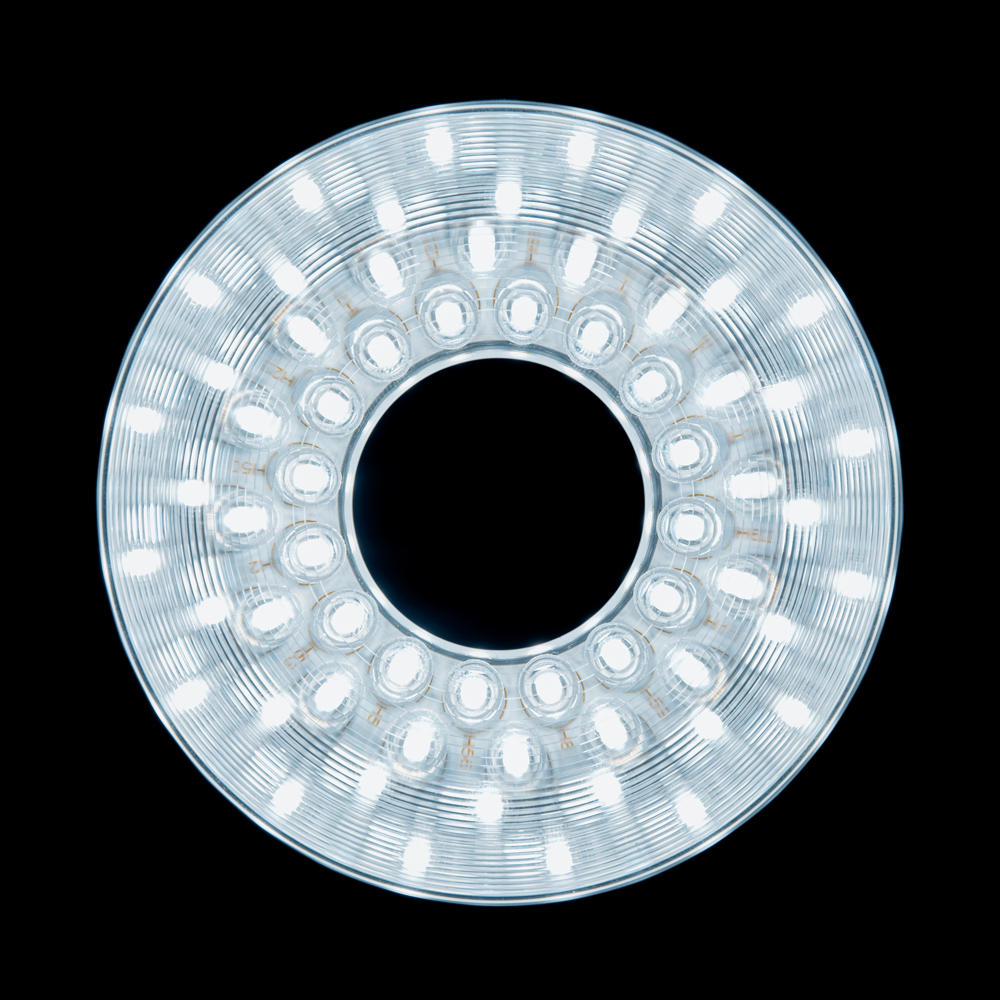

Външни и вътрешни LED

Ринговият осветител е съставен от външни и вътрешни LED в бял цвят Комбинацията от вътрешни и външни LED осигурява максимално осветяване на вашия детайл.

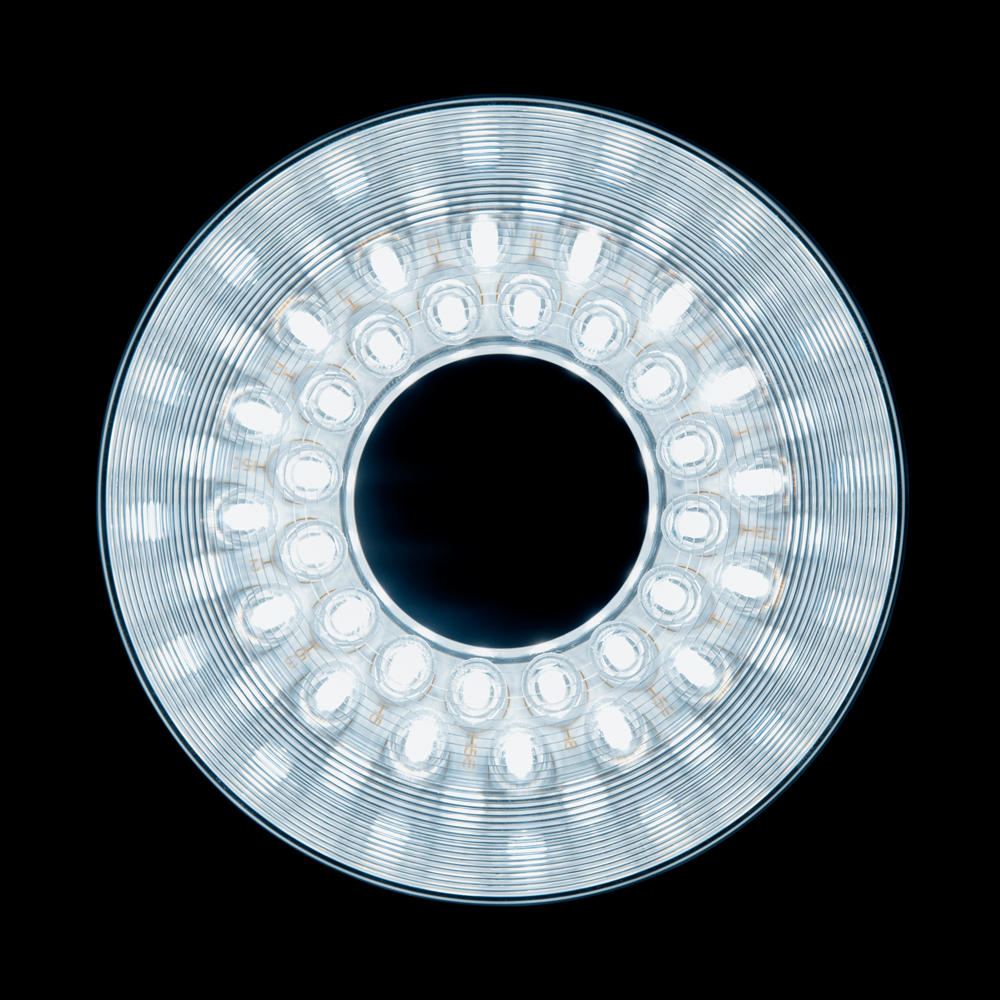

Вътрешни LED

Вътрешният светлинен пръстен увеличава контрастите в повърхностната текстура което води до по-добро фокусиране- за още по-прецизни измервателни резултати

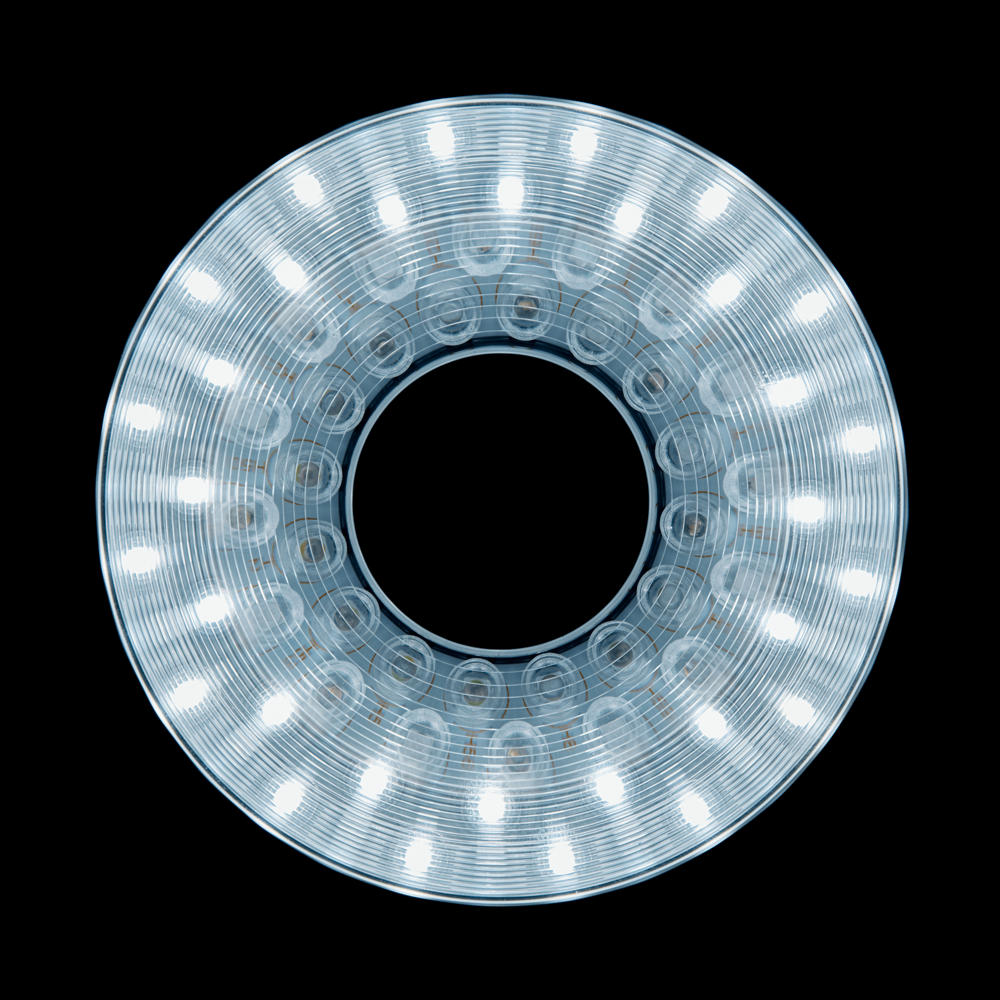

Рамка на клетката

LED на външния и вътрешен светлинен пръстен дава възможност за филтриране на пречеща околна светлина Ползите от това са осветляване на цветни материали с висок контраст

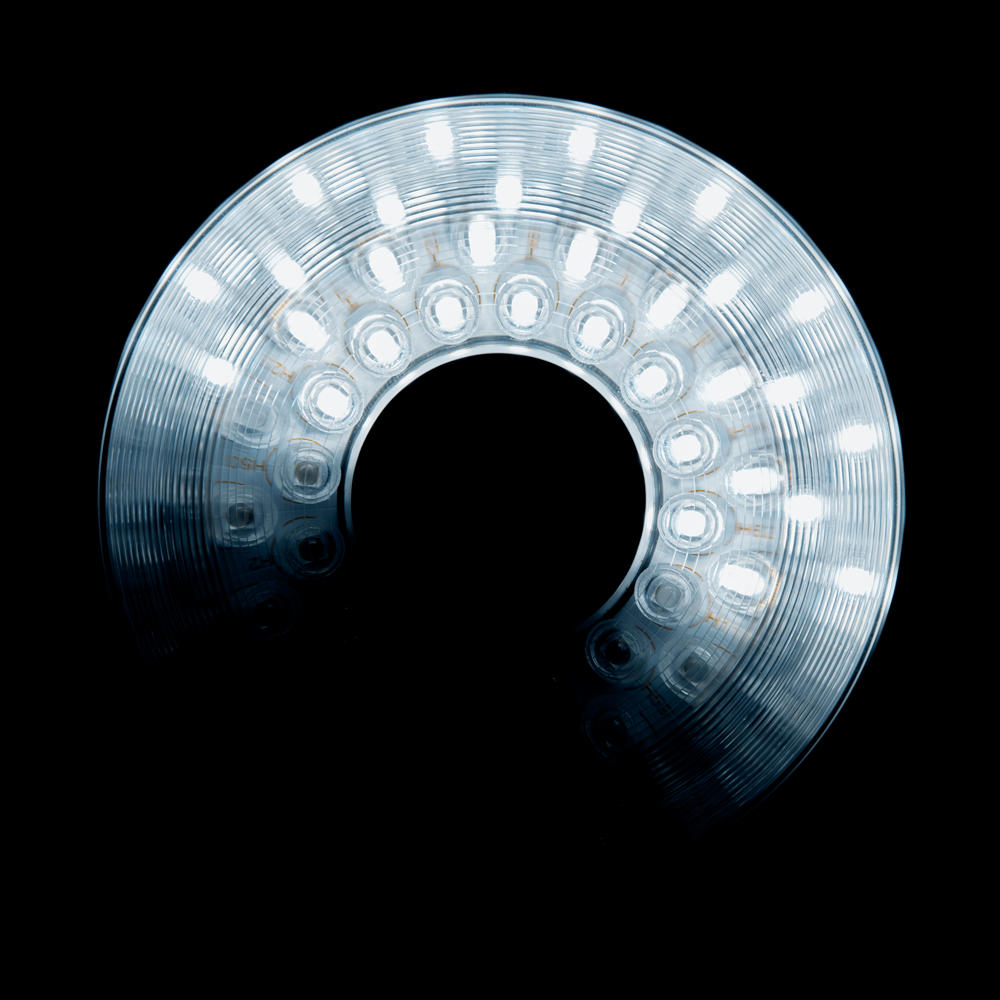

Осветление по сегменти

Светлинният пръстен се състои от 16 сегмента, които могат да бъдат контролирани индивидуално Това осигурява оптимизирано осветление според свойствата на вашия детайл

Ергономичен и удобен за работа

ZEISS O-INSPECT duo не само трябва да отговаря на най-високи технически стандарти за качество, надеждност и скорост - той трябва да бъде безопасен, ергономичен лесен за използване Техническата безупречност на нашите компоненти се изразява напълно само ако с продукта може да се работи лесно по предназначение Ето защо ние сме снабдили ZEISS O-INSPECT duo с полезни характеристики

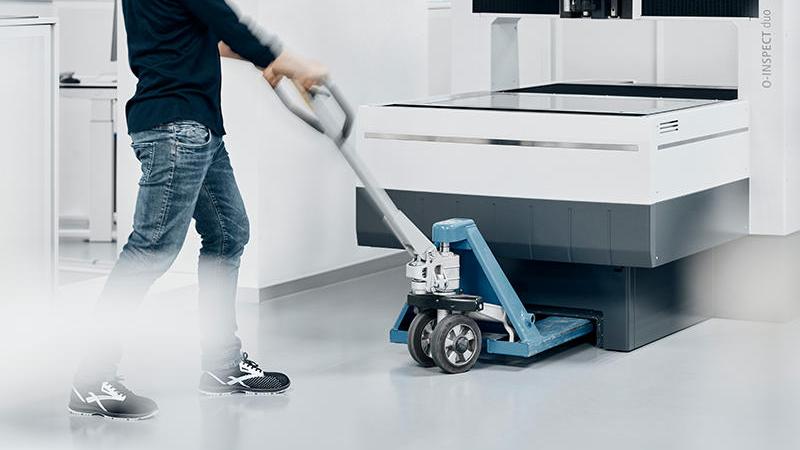

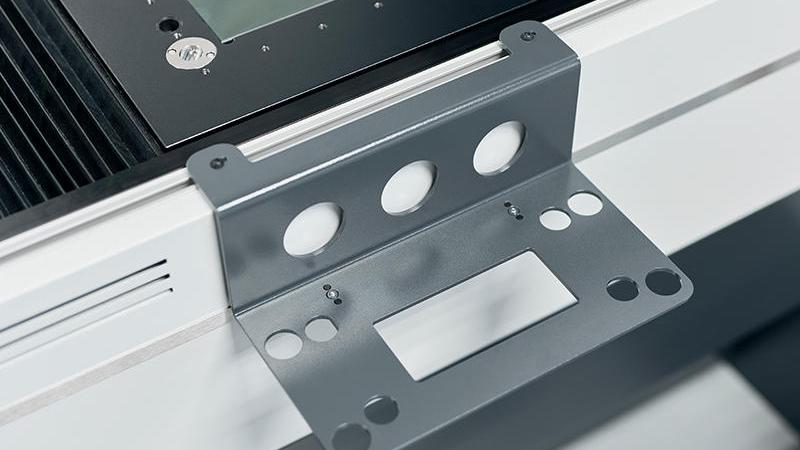

Палетна опция

Палетната опция е подходяща за плоски детайли и позволява лесно транспортиране както и сигурно фиксиране на машината

Подвижен преден капак

Благодарение на подвижния преден капак ZEISS O-INSPECT duo може да бъде удобно и лесно транспортиран до желаната локация и оптимално позициониран с мотокар

Кутия за контролен панел

Кутията за контролен панел може да бъде позиционирана гъвкаво лот всяка страна на машината, осигурявайки оптимална достъпност и оперативност.

CALYPSO или ZEISS ZEN core? И двете

ZEISS O-INSPECT duo има две специализирани софтуерни програми със специфични функции за задачи по микроскопия и метрология Оператори от съответните области няма нужда да научават нов софтуер

ZEISS CALYPSO за оптимизиран контрол на качеството

Комбинирани с ZEISS CALYPSO, координатните измервателни машини на ZEISS достигат пълния си потенциал. Оптимизирайте контрола на вашето качество Софтуерът ви помага преди, по време на и след измерването Измервате и анализирате вашите детайли с множество различни функции и получавате най-доброто от вашата координатна измервателна машина.

Автоматично генериране на инспекционни планове от PMI: ZEISS CALYPSO автоматично създава планове за инспекция на базата на PMI данни включващи всички относими характеристики.

Създаване на версии на различни планове за инспекции: Можете да проследите обратно всички ваши стъпки докато се създават варианти Не се налага да работите с различни копие, тъй като всичко се управлява директно в плана за инспекция.

Изпълнение и оптимизиране на измервателни стратегии. Интегрираният инструмент за генериране се използва за прилагане на специфични за компанията измервателни стратегии или за оптимизиране на вашите инспекционни планове въз основа на препоръки от ZEISS.
Мощна визуализация на измервателни резултати: С ZEISS PiWeb за генериране на отчети, ZEISS CALYPSO предлага интегриран професионален инструмент за дизайн на протокол за пълноценна визуализация на вашите измервателни резултати

Научете повече за ZEISS CALYPSO

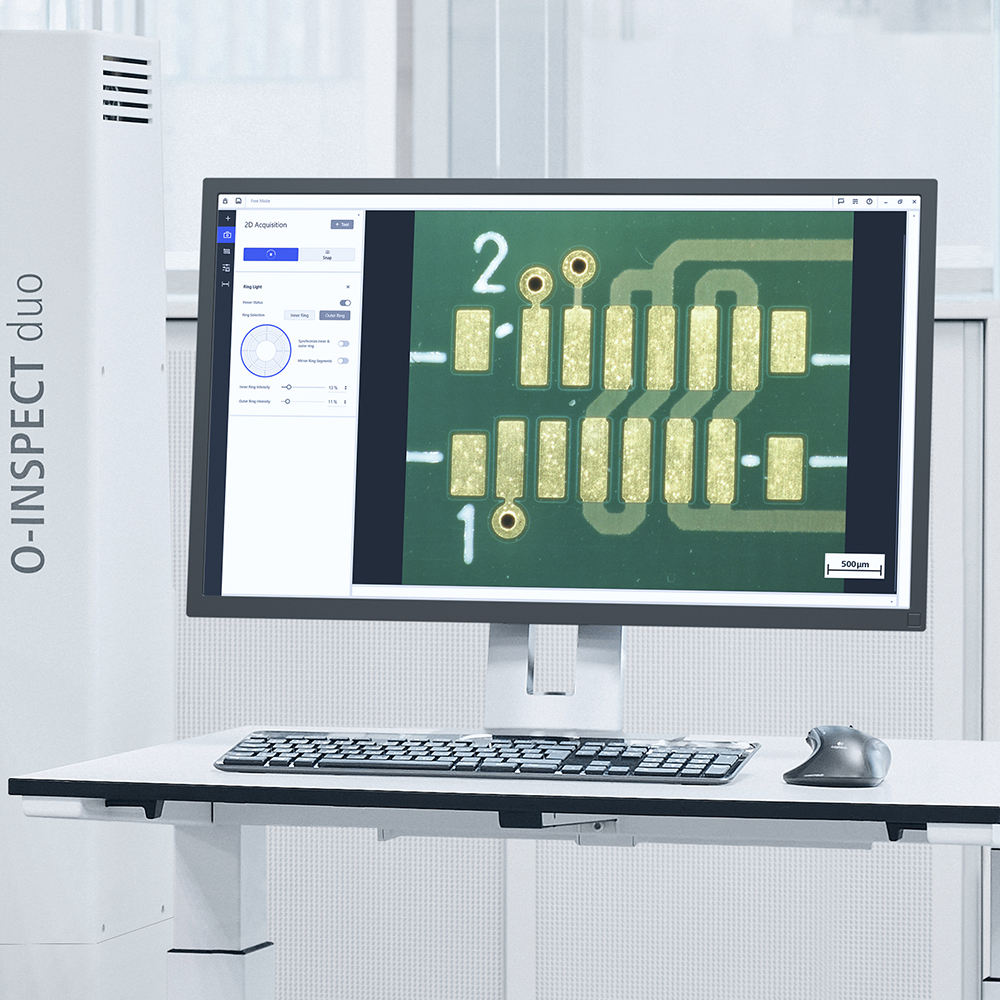

Мулти-модална, свързана микроскопия с ZEISS ZEN core

ZEN core работи не само с микроскопски изображения: Софтуерът е най-всеобхватен пакет от инструменти за получаване на изображения, сегментация, анализ и свързаността на данни за мулти-модална микроскопия в свързани материални лаборатории. Той предлага също и функции като мозаично разполагане, съшиване (интерферометрия) и автоматична детекция на грешки.

Един интерфейс за всички ZEISS микроскопи: ZEN core ви предоставя унифициран потребителски интерфейс за ZEISS микроскопи и камери. Изпълнява мулти-модални работни процеси и свързва всички образни и аналитични данни между системи, лаборатории и локации

Авангардно изобразяване и автоматичен анализ:/b> ZEN core е вашият команден център за конфигуриране на автоматично генериране на изображения, сегментиране и анализ на сложни светлинни микроскопи.

Инфраструктури решения за свързаната лаборатория: ZEN core предоставя инфраструктура за свързани лабораторни среди и обединява всички ваши ZEISS образни и микроскопски решения в един потребителски интерфейс.

Научете повече за ZEISS ZEN core

Технически данни


Размер	8/6/3
Камера	ZEISS Discovery.V12 scout 160 c, 5 MP цветна камера, 2646 x 2056 pixel
Осветление	16 сегментен LED пръстен с бели LED светлини, коаксиално инцидентно осветление и подсветка.
Работно разстояние в mm	55
Механично увеличение	12 x
Зрително поле макс. в mm	16,1 x 12
Съвместим тактилен сензор	ZEISS VAST XXT – TL1/TL3
Капацитет	100 kg
Точност тактилна и оптична	1D: 1,5 μm + L/250 2D: 1,8 μm + L/250 3D: 2,2 μm + L/250 μm
Софтуер	ZEISS CALYPSO (за метрология) ZEISS ZEN core (за микроскопия)


          Практически примери

    Гледайте видеата с приложения и вижте как различни детайли като медицинска пластмаса, биполярни плочи или печатни платки се измерват и инспектират с ZEISS O-INSPECT duo.​

Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Измерване и инспекция на електронни компоненти с ZEISS O-INSPECT duo.
Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Измерване и инспекция на биполярни плочи с ZEISS O-INSPECT duo.
Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Измерване и инспекция на медицинска пластмаса с ZEISS O-INSPECT duo.

В микроскопията сега имаме много повече място за да гледаме компонентите и вече не се налага да режем проби

Michael Zeller Старши мениджър, изпитателно оборудване, технология за мониторинг и измерване, Zollner Elektronik AG


          Гледайте нашия демо запис с информация за характеристики, софтуер и добри практики

    Вижте O-INSPECT duo в действие и гледайте нашия продуктов уебинар за интересна информация от нашите продуктови мениджъри, демонстрации на софтуер и първо мнение от един от нашите пилотни клиенти В тези сесия ще научите как комбинирането на микроскопия и метрология в едно устройство ще подобри вашите процеси по осигуряване на качеството
