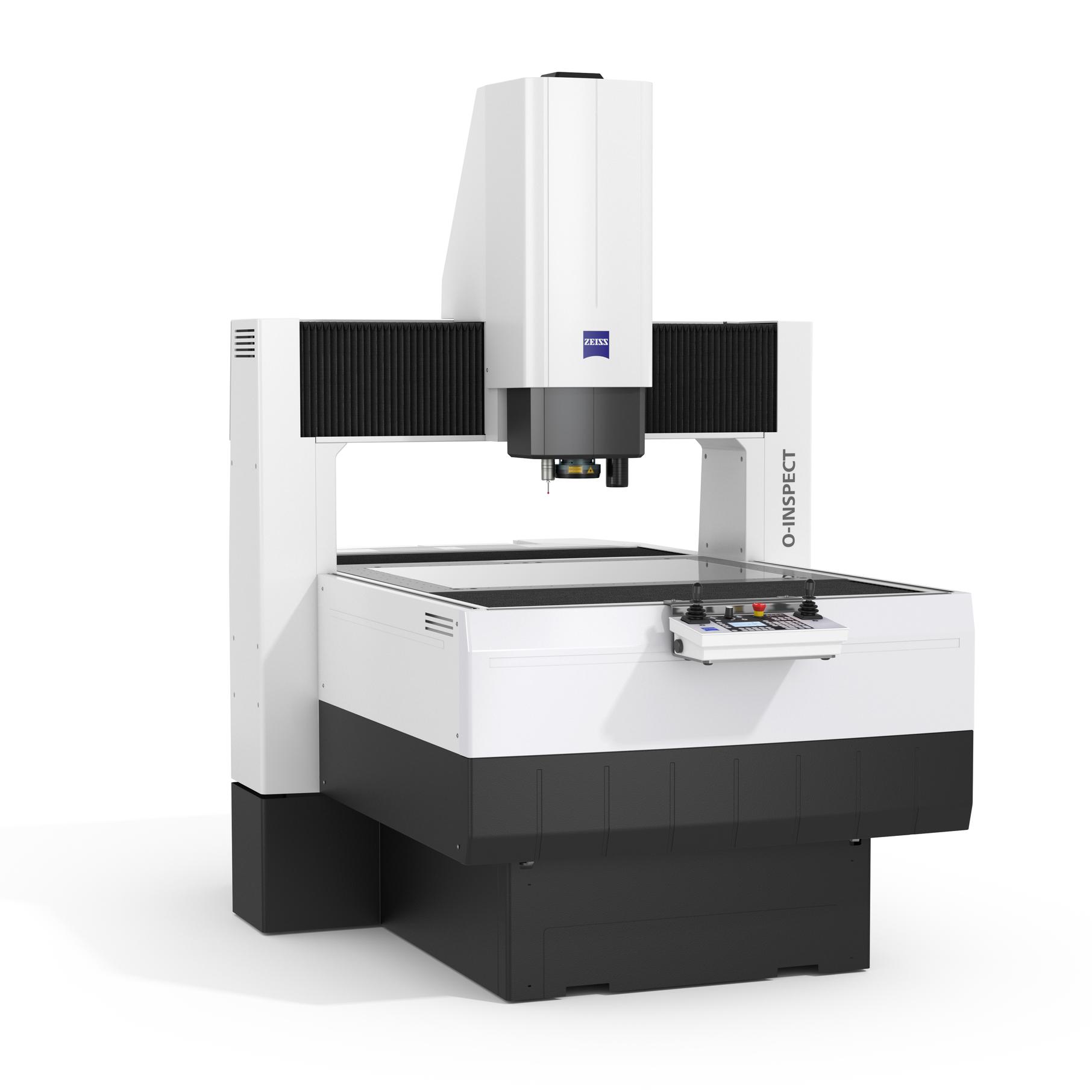

ZEISS O-INSPECT

Оптичното решение с точния допир

ZEISS O-INSPECT мулти-сензорни измервателни машини за оптимално измерване на всяка характеристика -оптично или контактно

Голямо визуално поле с висока разделителна способност на изображенията
Бързи и прецизни 3D тактилни измервания
Оптични измервания за чувствителни повърхности
Повишена надеждност за по-кратко време

Характеристики

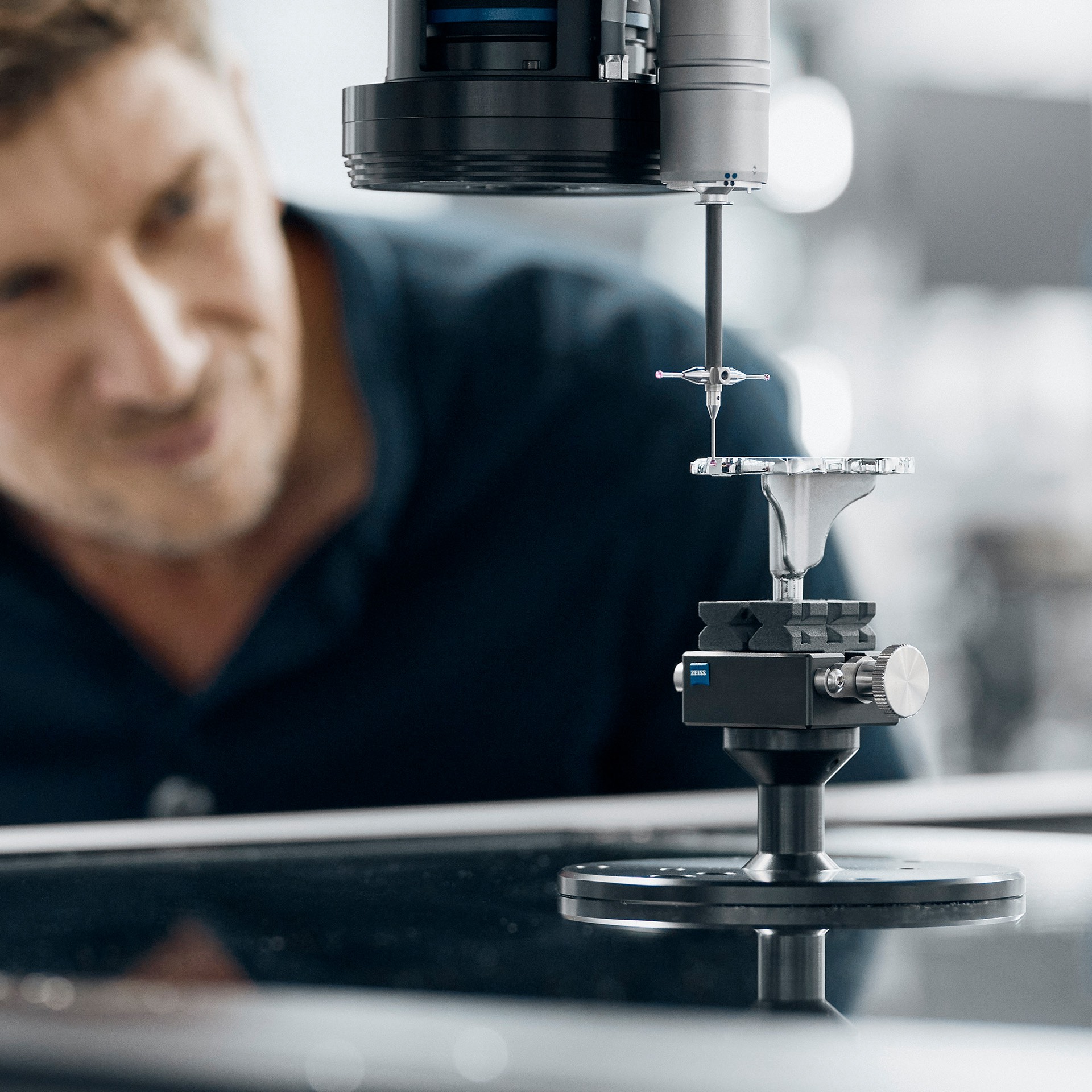

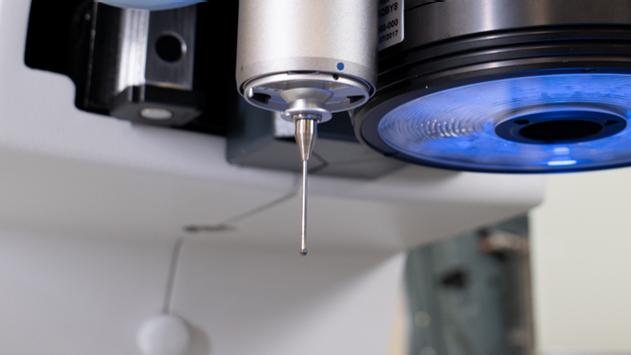

Бързи и прецизни 3D тактилни измервания

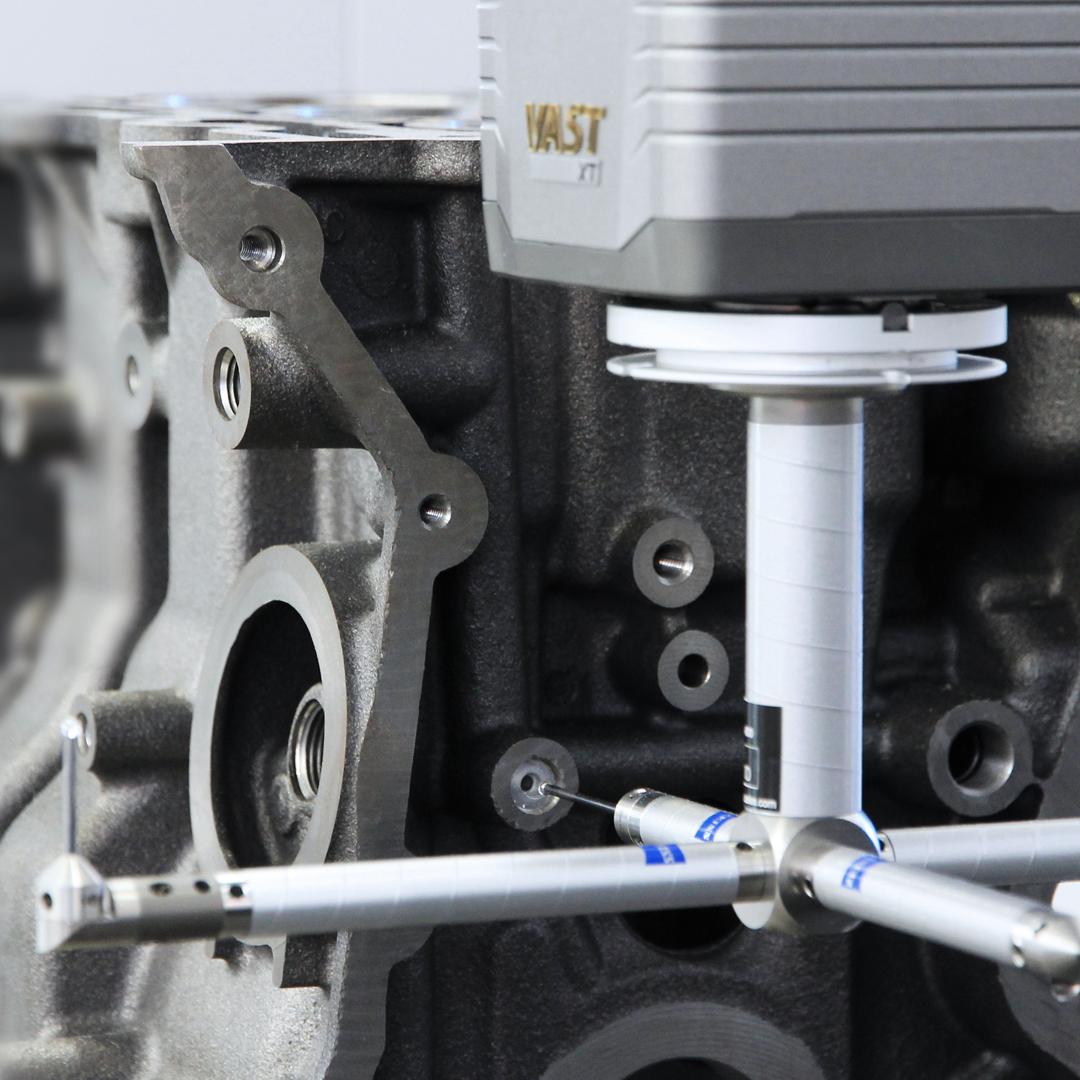

ZEISS VAST XXT открива високо точното сканиране чрез запис на голям брой измервателни точки с едно движение - уникално в тази категория оборудване

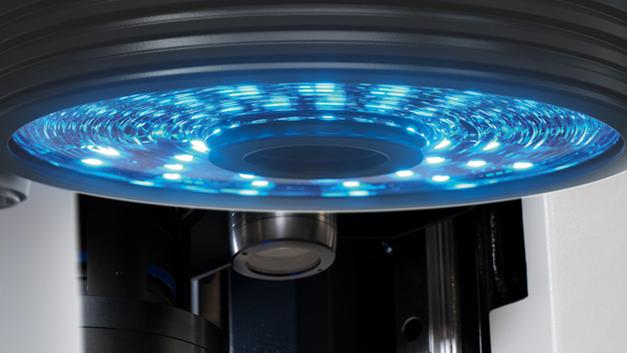

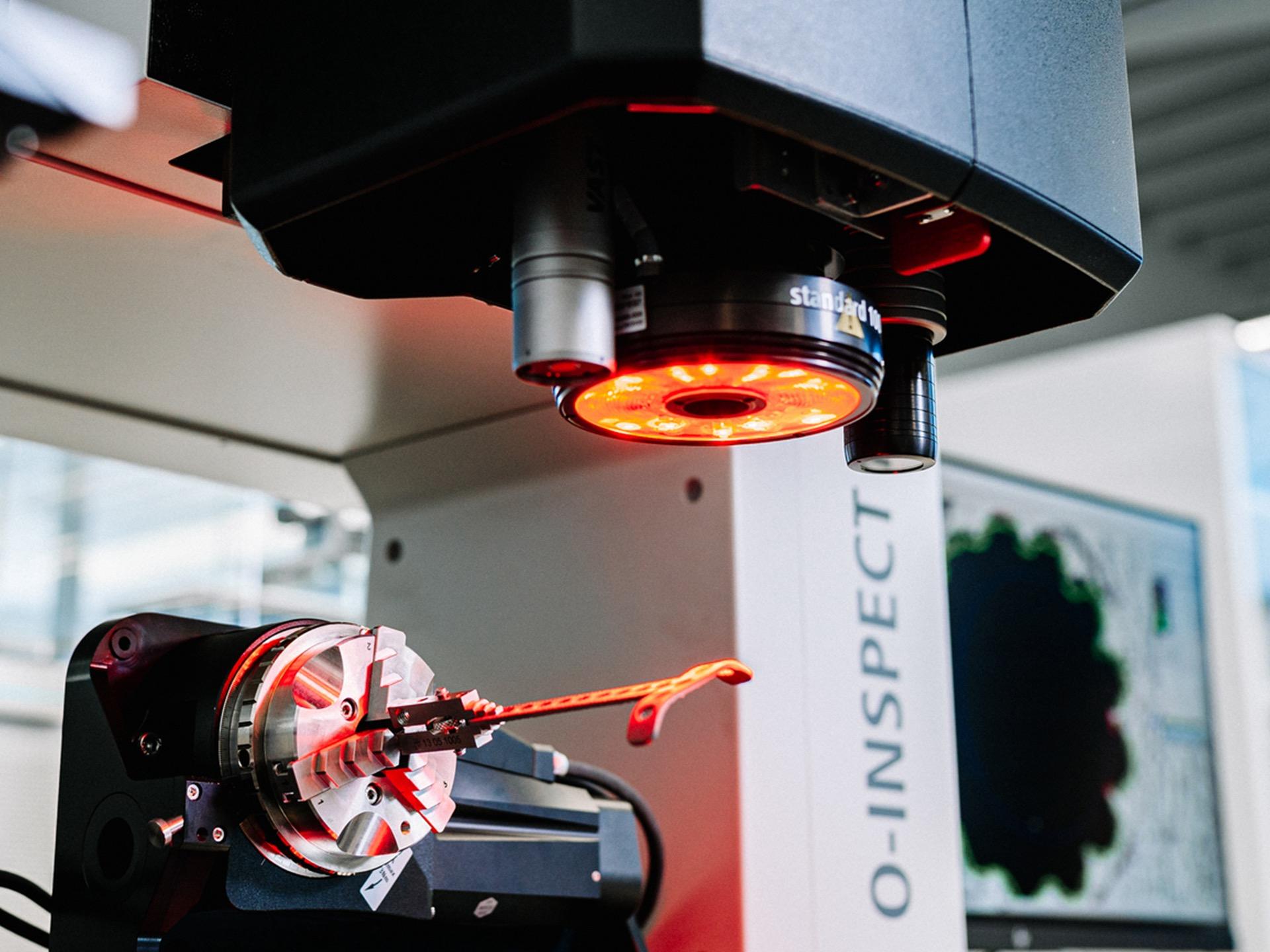

Светлинен пръстен

Светлинният пръстен се състои от четири пръстена с шестнадесет сини и шестнадесет червени LED, които могат да бъдат индивидуално контролирани в осем сегмента. Заедно със синхронизираната оптика, цветните LED дават възможност на оператора да филтрира разсейващата околна светлина и да осветява напр. цветни материали с високо ниво на контраст.

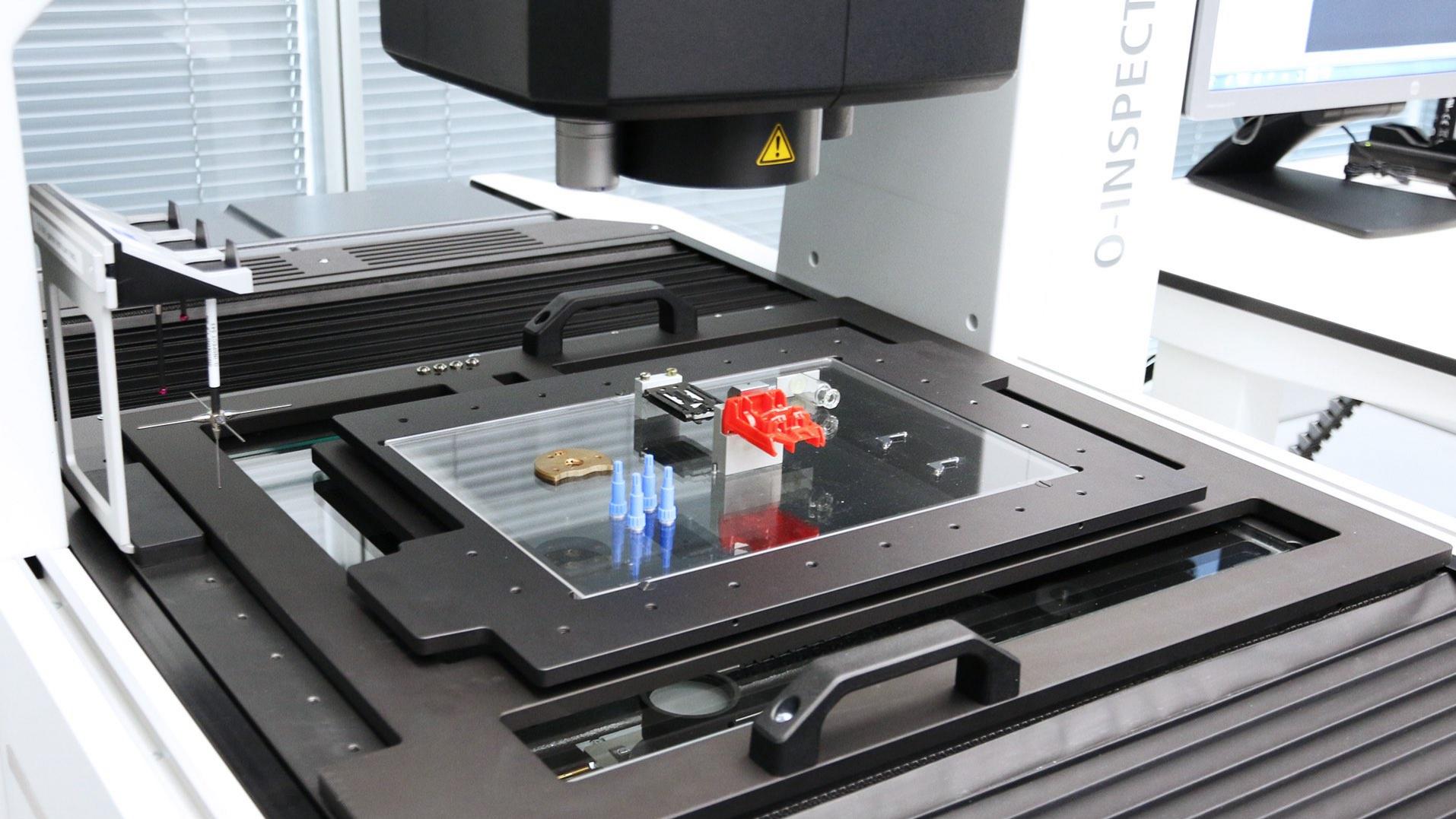

Повишена надеждност за по-кратко време

Интегрираната палетна система с интерфейс за автоматично отчитане на температурата ви спестява време при по-висока надеждност

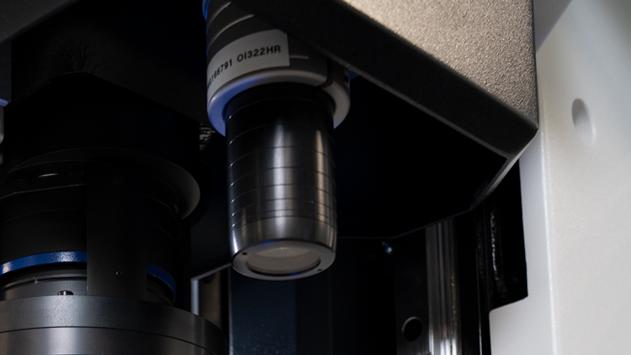

Оптични измервания за чувствителни повърхности

ZEISS DotScan за безконтактно заснемане на топографията на детайла. Предлага се като опция за чувствителни, отразяващи или ниско-контрастни повърхности, при които използването на други сензори е трудно.

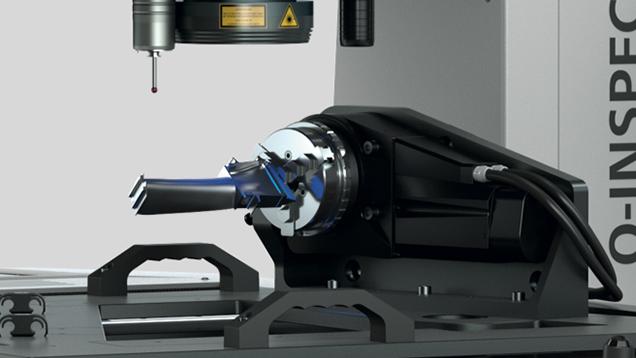

Точност от всички страни

Опцията с ротационна маса подобрява ZEISS O-INSPECT с програмируема ротационна ос за инспекция на характеристики от всички страни Имате опцията да я интегрирате в пале за постигане на различни позиция и намаляване на времето за настройка

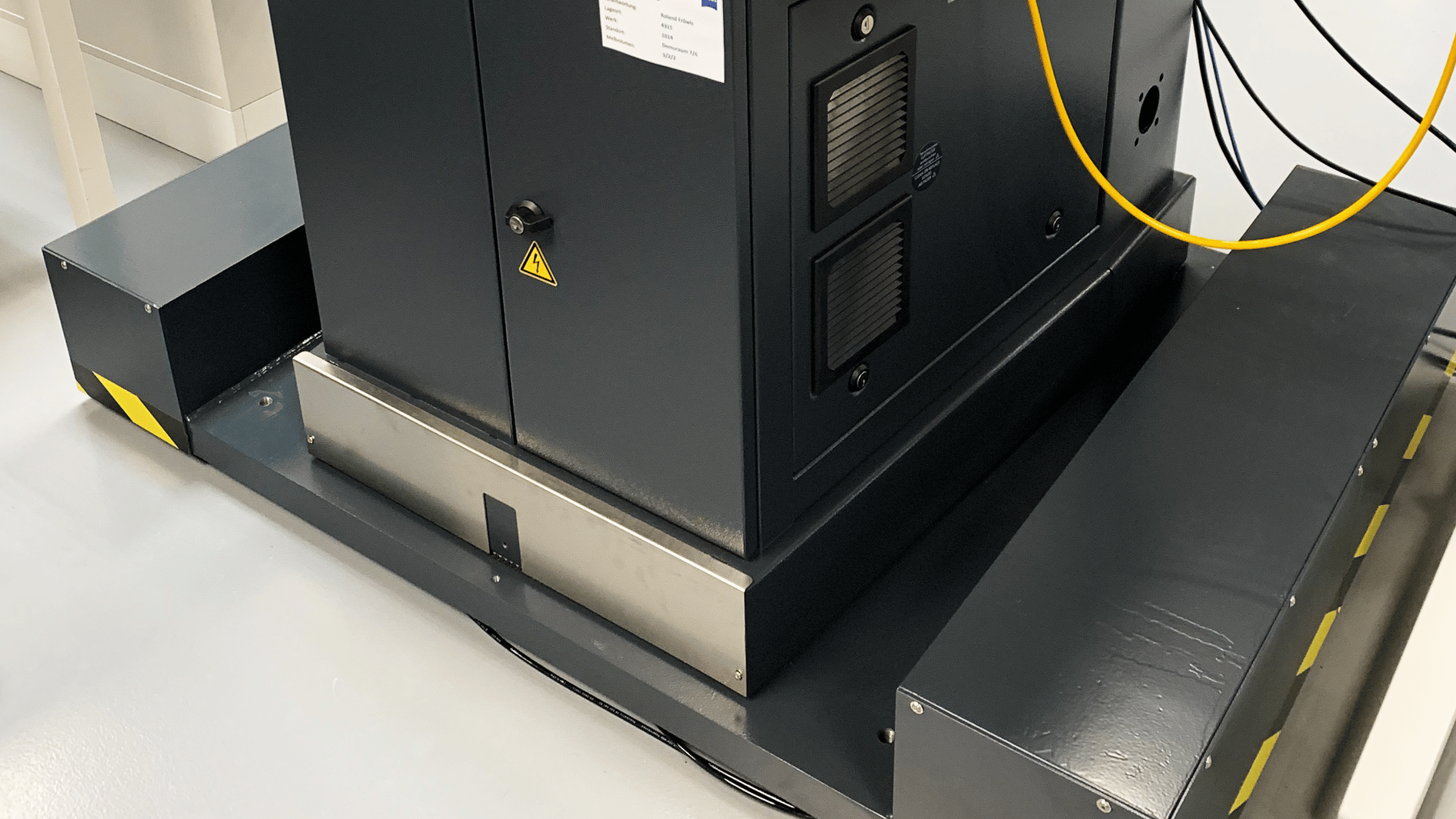

Намалява измервателните неточности

Вибрациите на пода присъстват при всяка инсталация в различна степен и могат да доведат до грешно измерване.  Това може да се поправи с опцията за пневматична изолация за вибрации Допълнително инсталираната пневматична изолация за вибрации се предлага и за трите размера Ключова за приложения с опцията проучвателен 240 сензор

Голямо визуално поле с висока разделителна способност на изображенията

ZEISS Discovery.V12 камера предоставя променливо увеличение Различни опции за сензори стандартен 100, скаут 160 и скаут 240 позволяват по-висока разделителна способност за заснемане и на най-малките детайли.

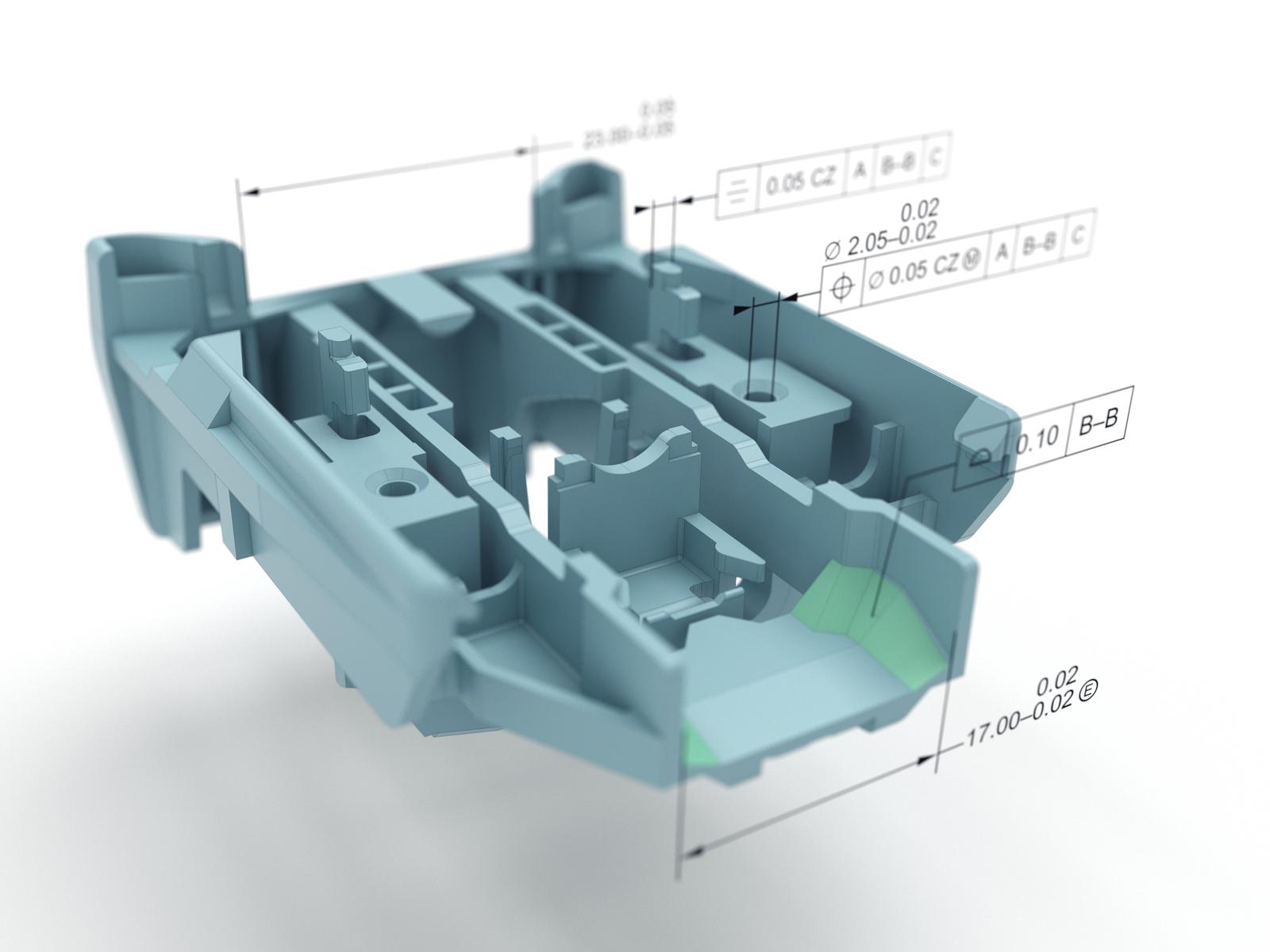

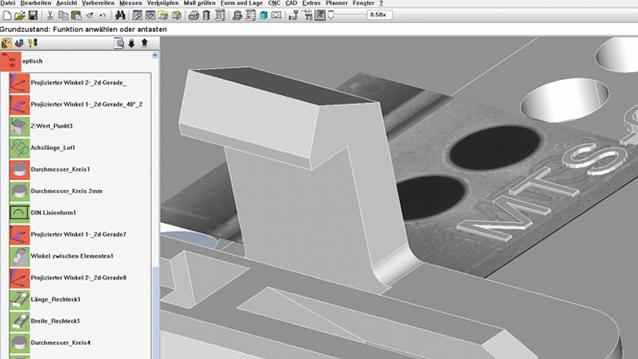

Софтуер пригоден за всяко приложение

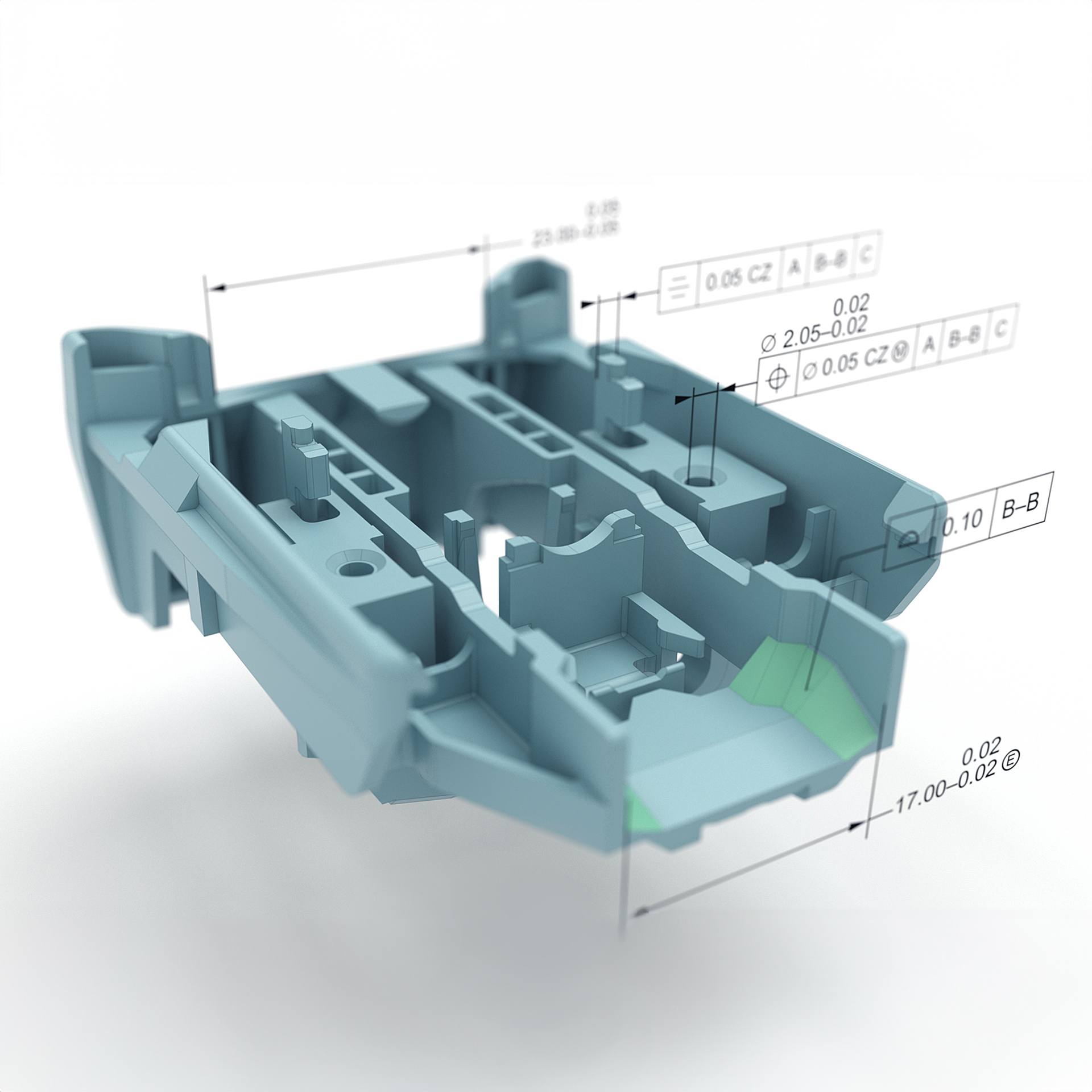

ZEISS CALYPSO предлага подобрени опции за визуализация за да ви спести време. CAD модели могат да се визуализират насложени и възможните отклонения (ДЕЙСТВИТЕЛНО от ЦЕЛЕВО) да се видят бързо Благодарение на множество опции ZEISS CALYPSO предлага и правилните инструменти за специални изисквания.

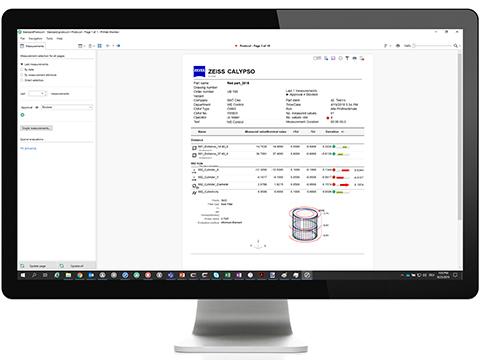

Професионални и изпълними отчети

ZEISS PiWeb за генериране на отчети предлага документация с един клик и визуализация на вашите измервателни данни, с полезна информация за вашите детайли и процеси

Отлична оптика

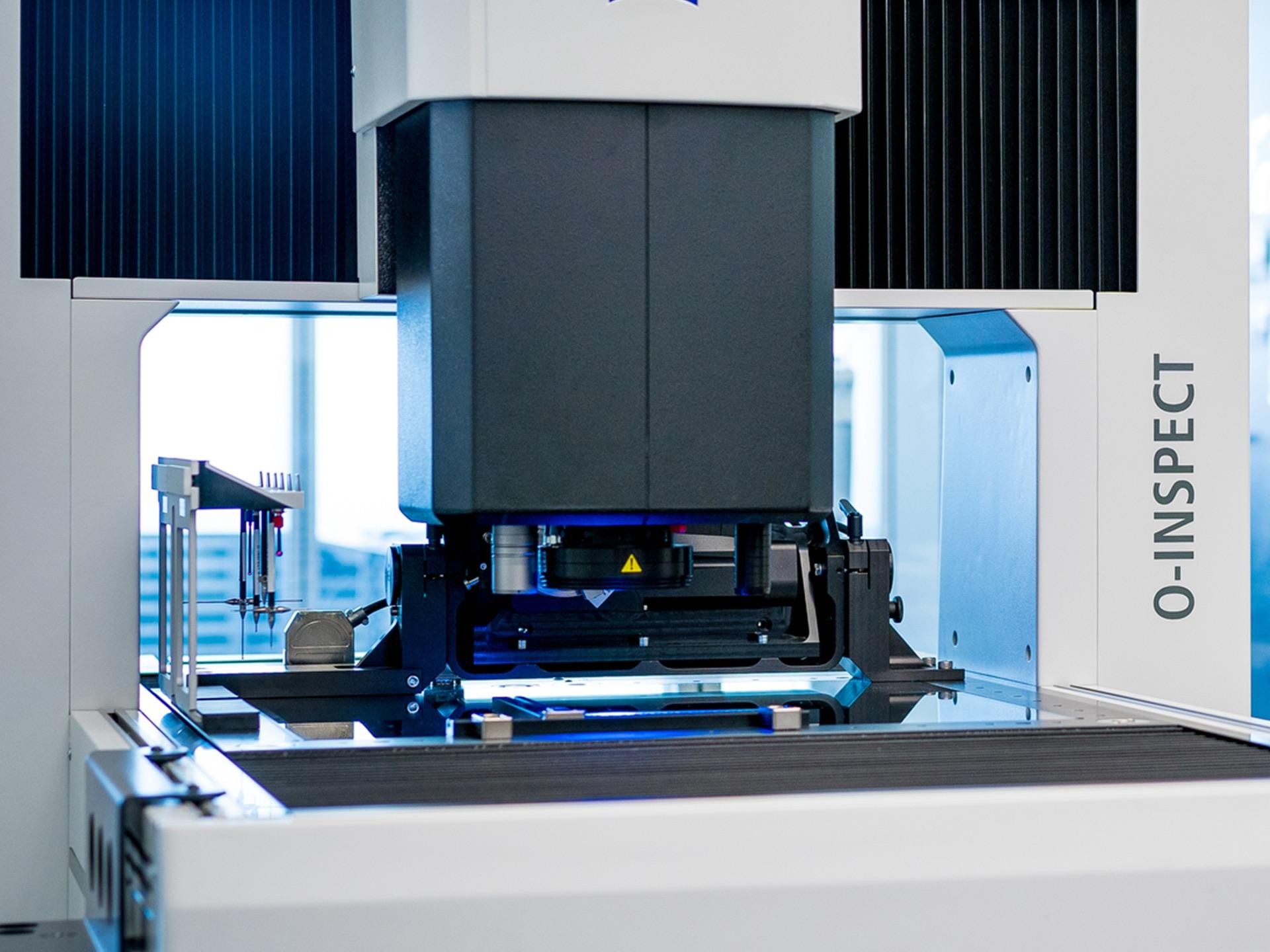

Голямо визуално поле
Висока разделителна способност на изображенията

ZEISS Discovery.V12 камера предоставя променливо степен на увеличение В сравнение с конвенционалните лещи, тя предлага четири пъти по-голямо визуално поле, както и отлична вярност на изобразяване дори в периферните зони Резултатът: съкратено време за измерване и максимална точност. Двете нови сензорни опции, скаут 160 и скаут 240 осигуряват още по-висока оптична резолюция. Използването на алтернативни сензори увеличава 1.6 или 2.4 пъти оптичната резолюция на стандартния 100 вариант.
Оптимален контраст

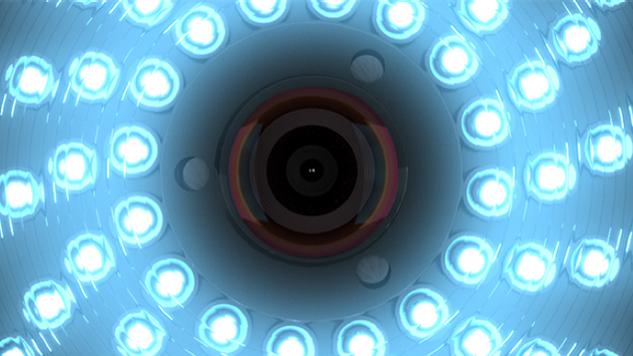

ZEISS O-INSPECT система за осветяване

За прецизни резултати е необходимо изображение с висок контраст ZEISS O-INSPECT разполага с многоцелева система за осветяване за тази цел Екстремно различни форми, текстури и повърхностни цветове могат да бъдат осветени така, че различните ъгли на атака да могат да бъдат реализирани с ясно подчертани ръбове.

Мултисензорна технология

Тактилно измерване

Правилният избор когато се изисква много висока точност Тактилни сензори като ZEISS VAST XXT сканират повърхността на компонента точка по точка С добавената функционалност за сканиране се получава информация за формата на характеристиките.

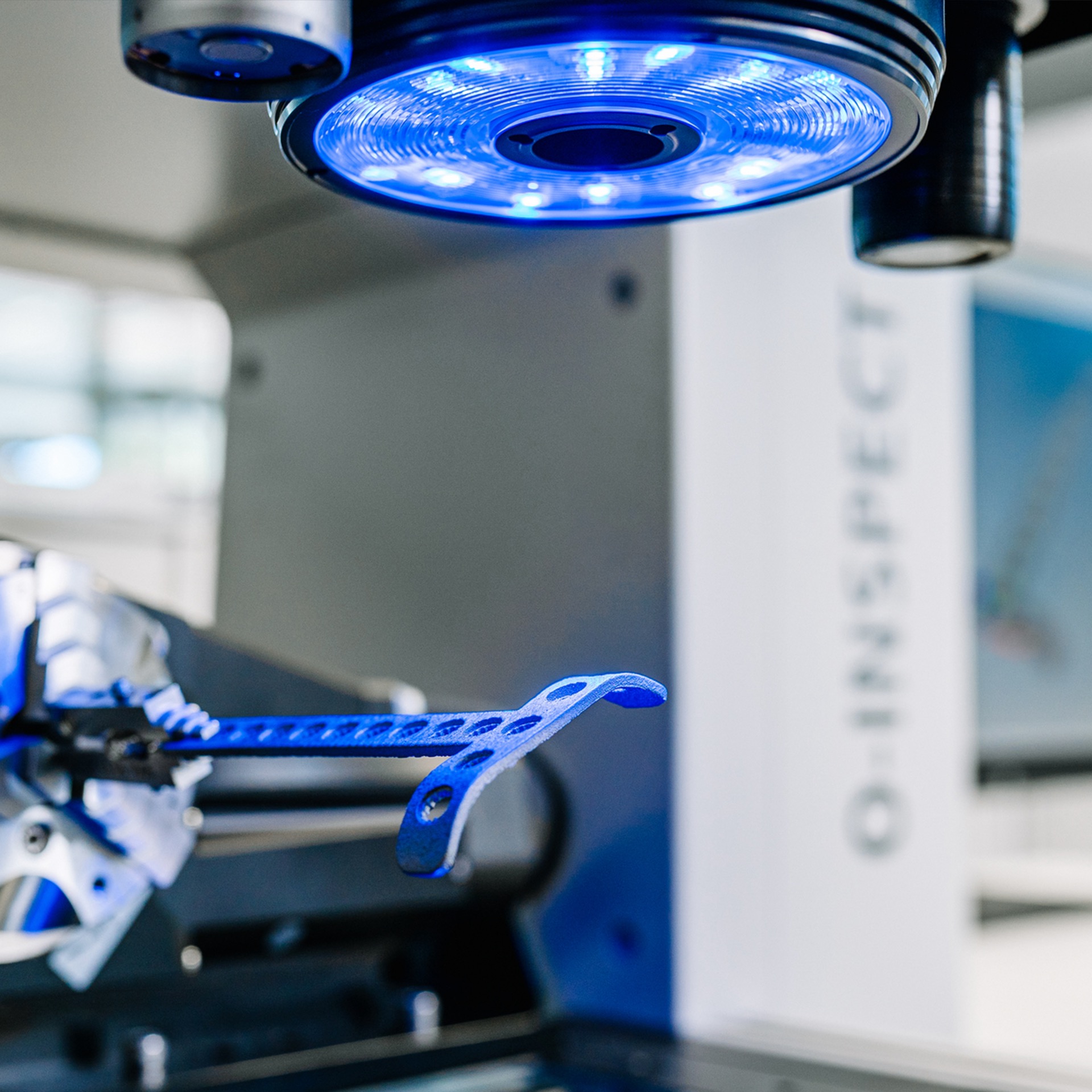

Оптично измерване

ZEISS Discovery.V12 увеличителна леща предоставя широко, без изкривявания зрително поле за измервателни резултати с отлична точност и значителна редукция на измервателното време.

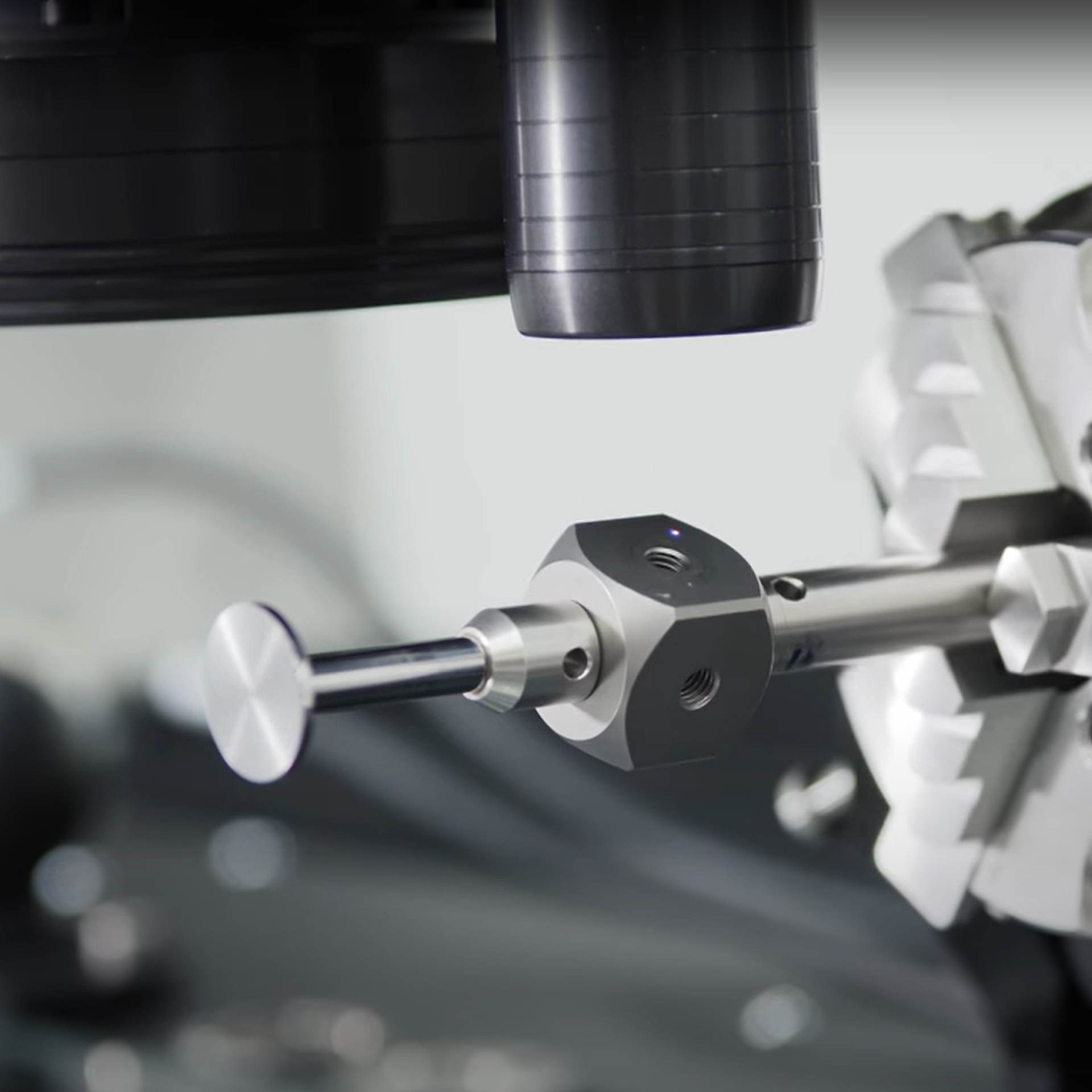

Бяла светлина

ZEISS DotScan,хроматичен сензор с бяла светлина за безконтактно заснемане на топографията на детайла. Използва се когато използването на други сензори за чувствителни, отразяващи или ниско-контрастни повърхности е трудно.


          Перфектната симбиоза от гледане и докосване

Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Софтуер

Един софтуер за всички измервателни задачи

ZEISS O-INSPECT не отстъпва когато става дума за софтуер, тъй като с ZEISS CALYPSO вие използвате универсален измервателен софтуер, който се използва също и на портални измервателни машини като ZEISS CONTURA.

ZEISS CALYPSO впечатлява със своята интуитивна оперативна концепция, която комбинира функционално разнообразие и гъвкавост Програмирането се извършва чрез кликване върху желаните измервателни елементи в CAD модела или още по-лесно чрез докосване, независимо от сензора и автоматично разпознаване на измервателния елемент.

Различни софтуерни опции предлагат правилните инструменти за специални изисквания като функцията стандартна крива на O-INSPECT или интегрирания софтуер ZEISS PiWeb за генериране на отчети

Научете повече

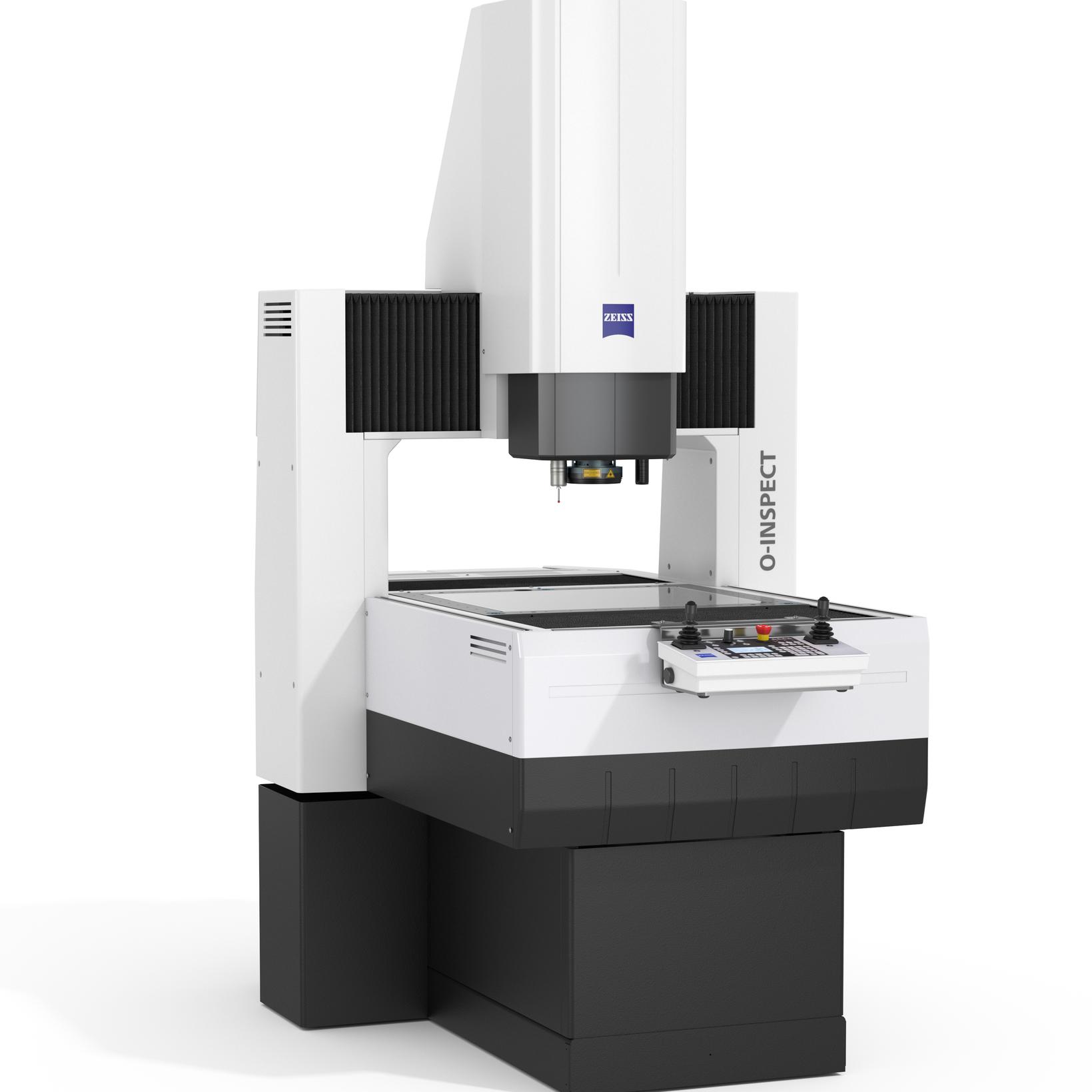

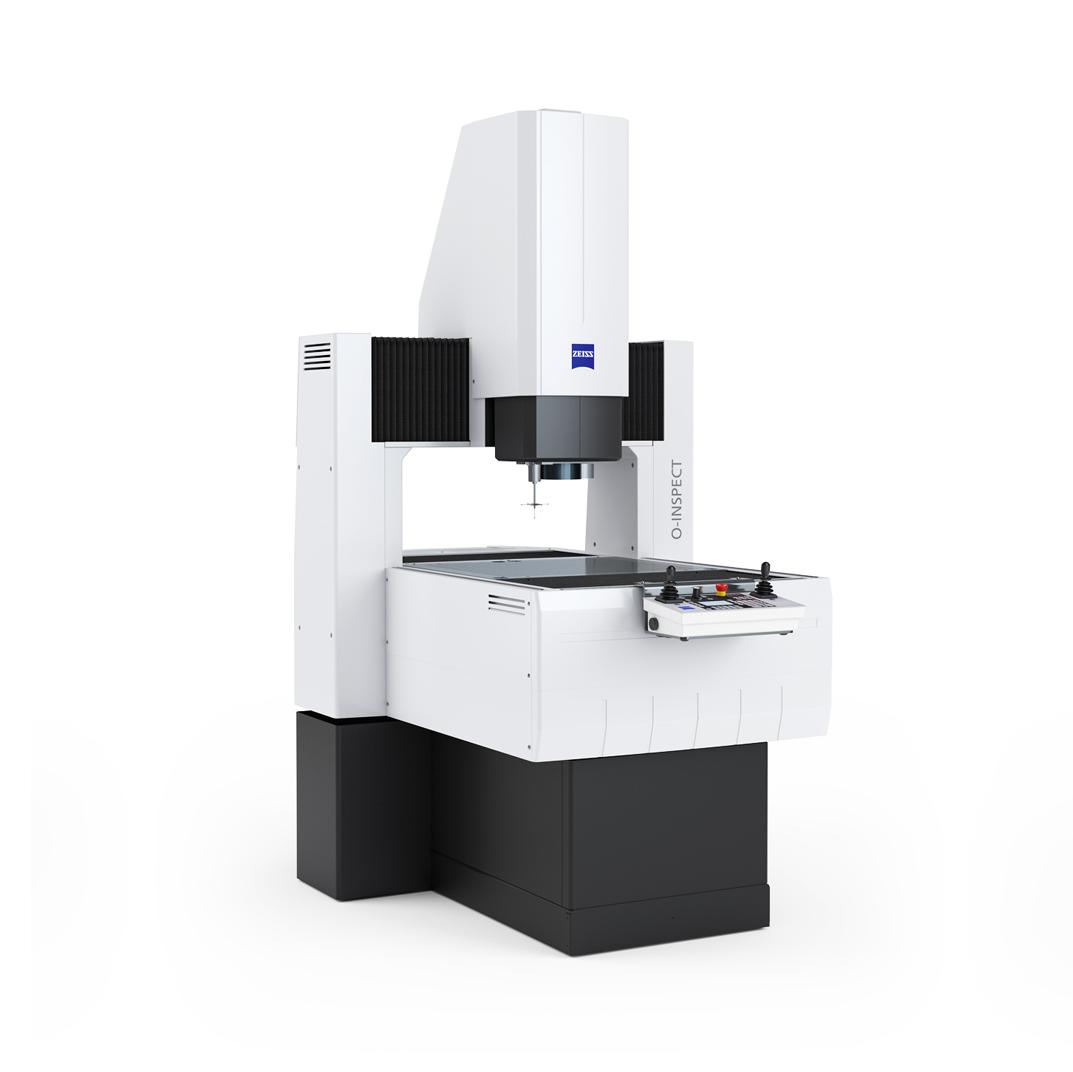

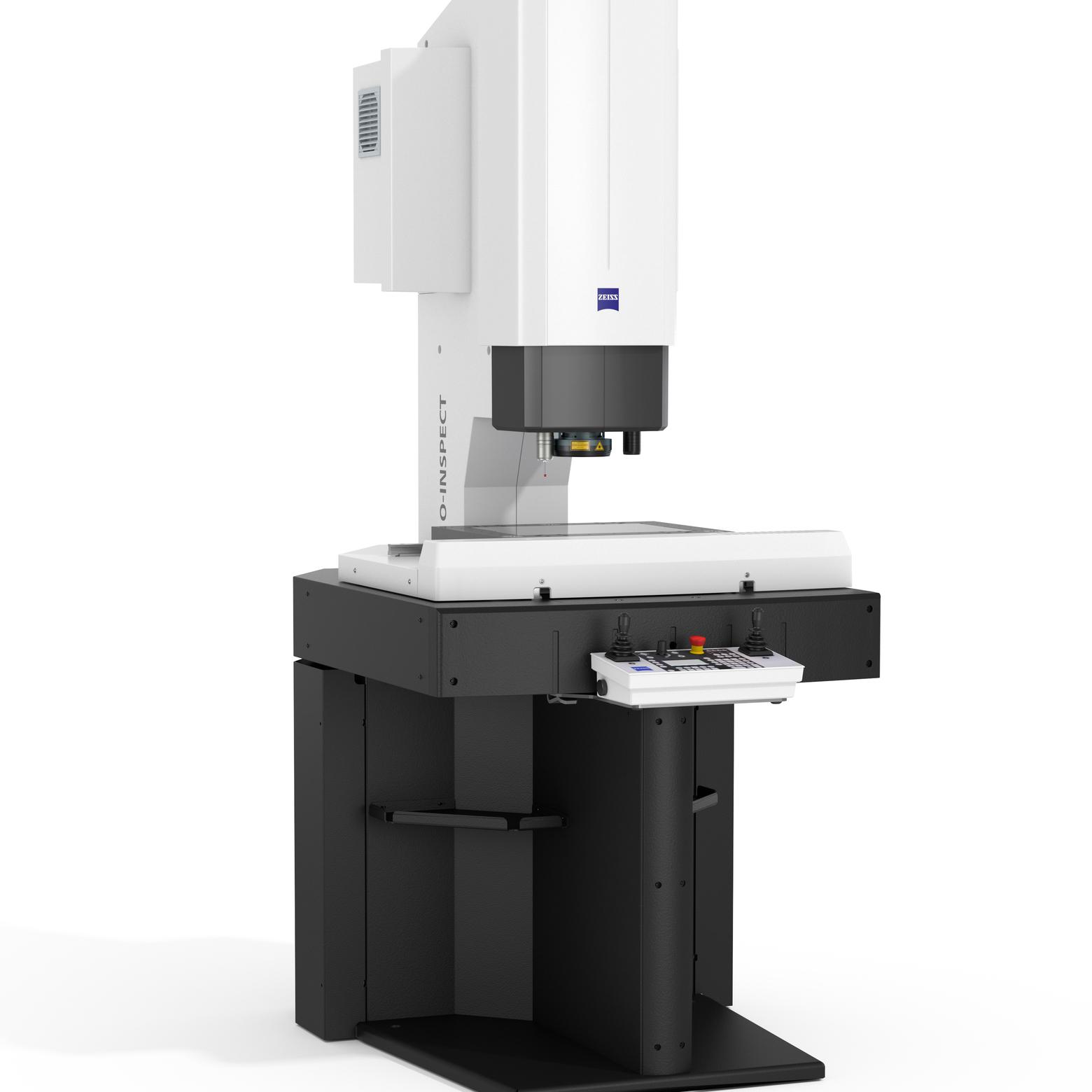

Технически данни за ZEISS O-INSPECT

		ZEISS O-INSPECT 3/ 2/ 2 300x200x200 mm³	ZEISS O-INSPECT 5/ 4/ 3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/ 6/ 3 8/6/3 800x600x300 mm³
Измервателен обем до		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
Грешка в измерване на дължина	в 1D	1.6 µm + L/200 µm	1.4 µm + L/250 µm	1.5 µm + L/250 µm
	в 2D	1.9 µm + L/150 µm	1.6 µm + L/250 µm	18 µm + L/250 µm
	в 3D	2.4 µm + L/150 µm	1.9 µm + L/250 µm	2.2 µm + L/250 µm
Софтуер		ZEISS CALYPSO
2D Оптична камера сензори		ZEISS Discovery.V12
Опции	Стандартен 100	работно разстояние 87 mm, 0.5 x - 6.3 x, резолюция на сензора 0.9 μm, FoV max.: 16,1 mm x 12,0 mm
	скаут 160	работно разстояние 55 mm, 0.8 x - 10 x, резолюция на сензора 0.8 μm, FoV max.: 10,1 mm x 7,5 mm
	скаут 240	работно разстояние 30 mm, 1.2x - 15 x, резолюция на сензора 0.4 μm, FoV max.: 6,7 mm x 5,0 mm
Тактилен сензор		ZEISS VAST XXT
Опции	VAST XXT TL 1	дължина на радиален стилус до 40 mm (звездообразен стилус); диаметър на върха на стилуса от 0.1 до 8 mm
Опции	VAST XXT TL 3	дължина на радиален стилус до 65 mm (звездообразен стилус); диаметър на върха на стилуса от 0.3 до 8 mm
