Определяне на характеристиките на материала за създаване на материални карти

Симулациите са важни при разработка на нов продукт Разработването на формата и дизайна на един продукт както и необходимите инструменти и формовъчни процеси се симулират и оптимизират първо на компютъра Тези симулации и оптимизации на продуктите както и формовъчните процеси предоставят възможно най-реалистични резултати. За целта трябва да се познават характеристиките на специфичния материал, който се формова в симулацията. Тези характеристики описват поведението на материала по време на формоване.

Характеристиките на материала се определят със съответните методи на изпитване като тест на Накаджима, тест за изпъкналост или на опън. Резултатите от тези тестове се документират в материалните карти.

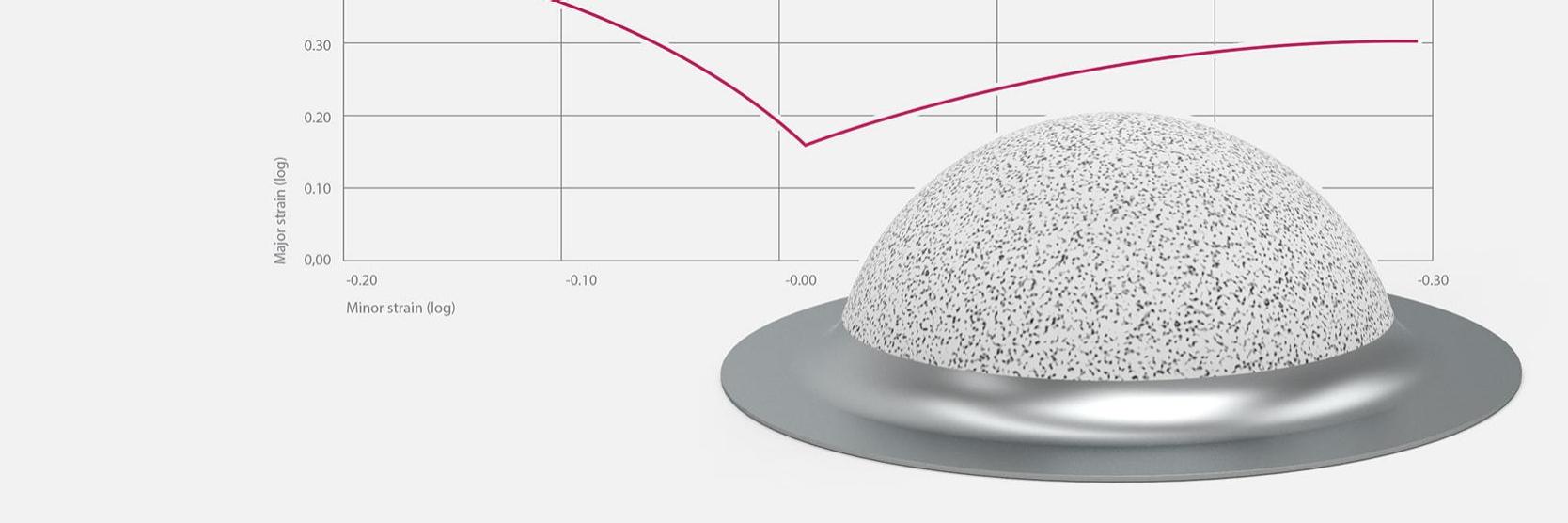

Системата ARAMIS помага да се определят съответните характеристики. Инженерът определя оптично в 3D деформациите на цялата повърхност на пробата материал в проведените тестове. По този начин се идентифицират важни характеристики на материала като крива на границите на формоване (FLC) в съответствие с ISO 12004 или крива на двуосна деформация в съответствие с ISO 16808.

Материална карта с тази информация предоставя надеждни входни параметри за симулационните изчисления. Материалните карти гарантират следното:

1. Детайлът е проектиран по начин, който гарантира необходимата безопасност.

2. Дизайнът е съвместим с компонента.

3. Симулациите дават реалистични резултати.

Заключения: По този начин времената за разработка и пробна експлоатация се съкращават съществено.
