ZEISS BOSELLO WRE thunder

ZEISS BOSELLO WRE thunder

Инспектира джанти на пълна скорост

Като дава възможност за бърза инспекция на джанти от леки сплави в рамките на производствения цикъл, ZEISS BOSELLO WRE thunder е високоскоростна in-line система, предназначена за 2D рентгенова детекция на дефекти. Системата осигурява надеждна инспекция на всички произведени джанти, идентифицирайки и оценявайки критични дефекти точно съгласно определените изисквания.

  • За 100% инспекция на джанти от леки сплави
  • Стабилен и надежден в тежки индустриални среди
  • Оптимизиран за напълно автоматизирана инспекция

2D линейна инспекция на джанти от леки сплави

ZEISS Bosello WRE thunder е 2D рентгеновото решение за надеждно и бързо идентифициране на дефекти на производствената линия. Системата проверява широка гама модели на джанти и открива отклонения от предварително дефинирани норми и спецификации.
Това дава възможност за стартиране на инспекция незабавно и престоите се поддържат на минимум.

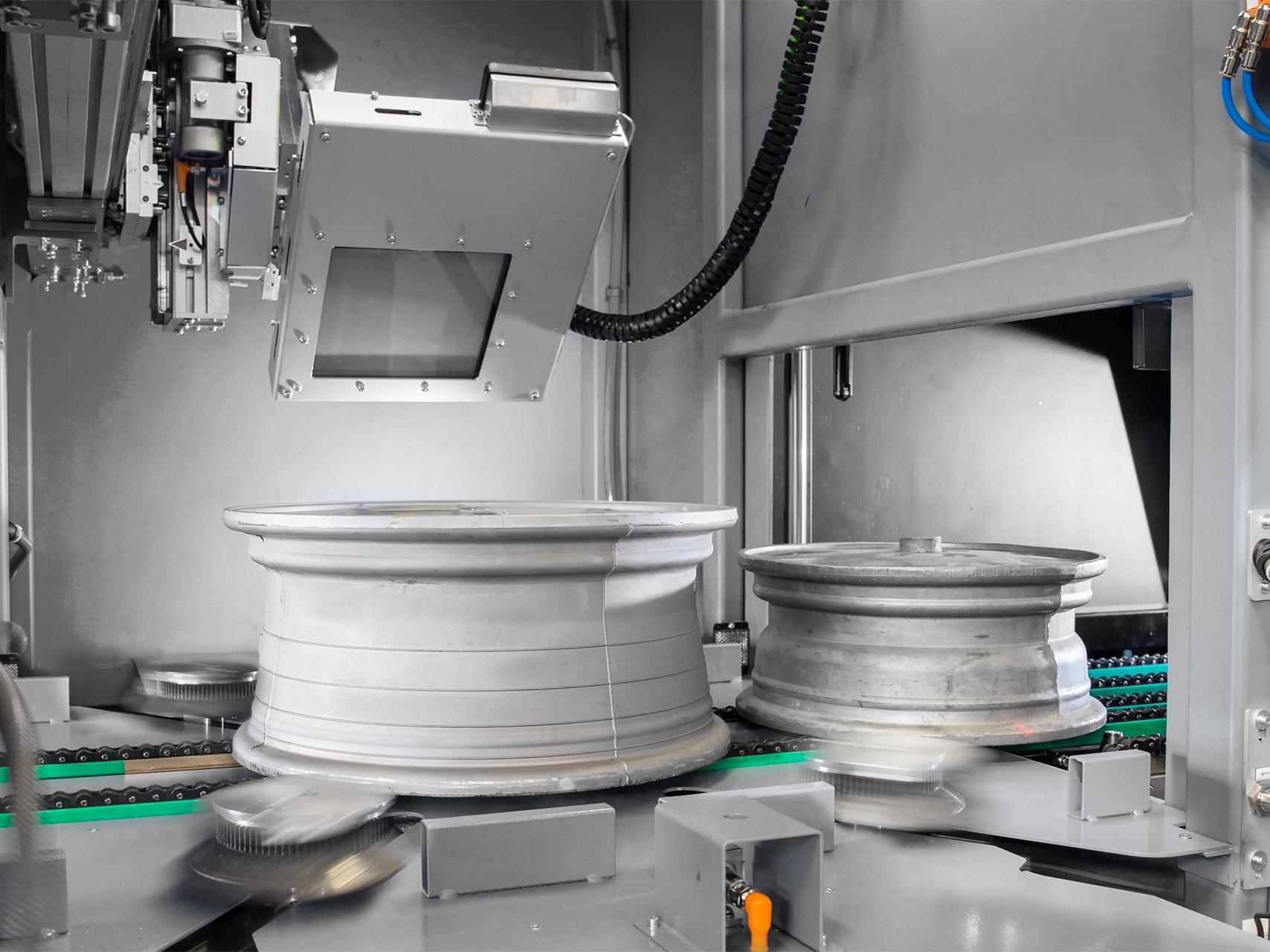

Бързо сканиране за високо производство

Концепцията на системата позволява бърза смяна на джанти за по-малко от 2.5 секунди. С умната координация на четири врати - две от вътре и две отвън - рентгеновият източник може да работи без прекъсване. Това дава възможност за стартиране на инспекция незабавно и престоите се поддържат на минимум. Дори ако трябва да се инспектират различни джанти, системата за автоматично идентифициране на джанти разпознава модела, зарежда съответната тестова програма и намира правилното подреждане за процеса на сканиране без да нарушава цикъла на производство.

ZEISS BOSELLO WRE Thunder се характеризира със здрава и издръжлива конструкция и следователно е идеално пригоден за интензивно използване в тежки производствени среди.

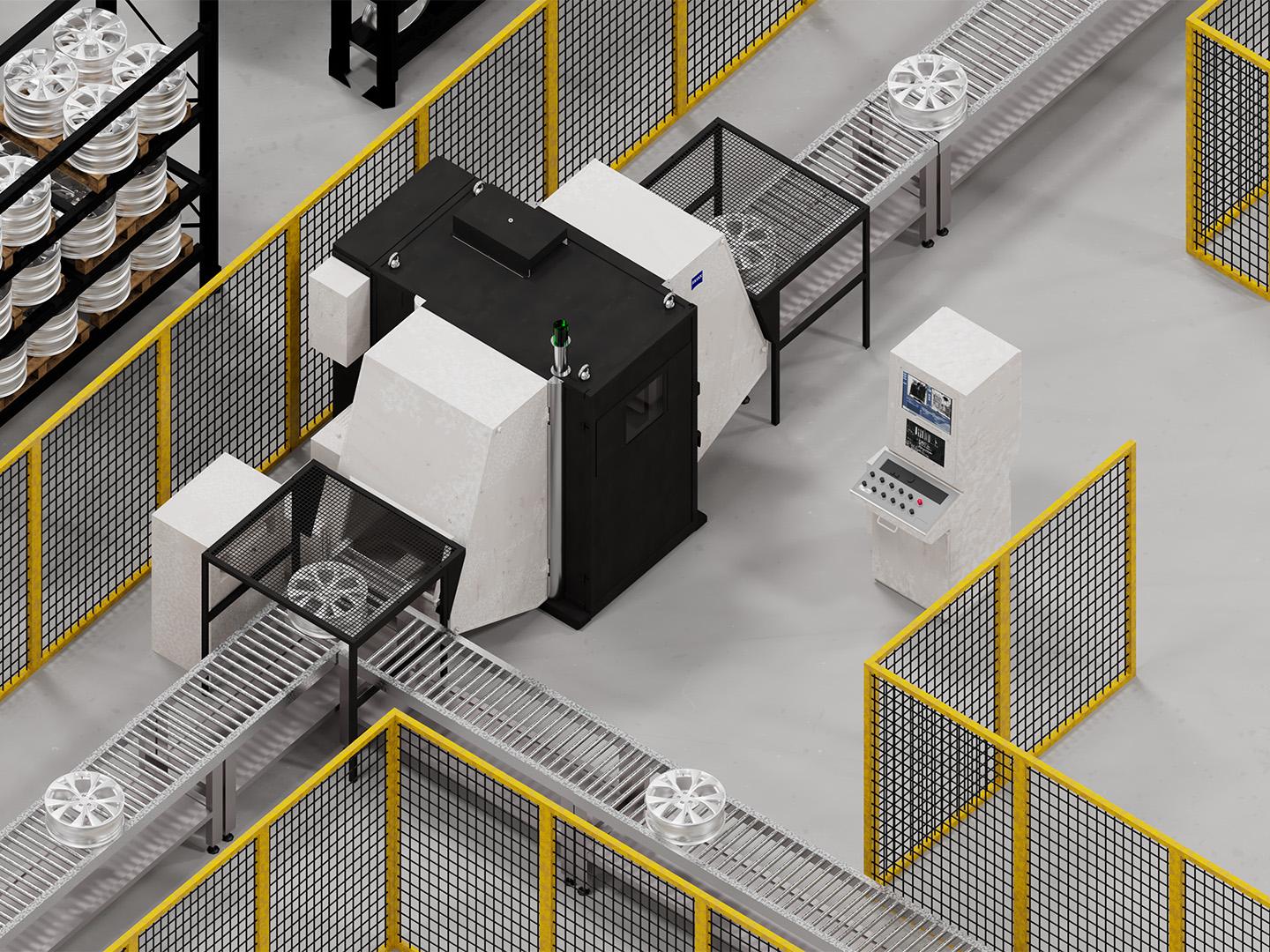

Перфектно интегриране в производствената среда

ZEISS BOSELLO WRE Thunder се характеризира със здрава и издръжлива конструкция и следователно е идеално пригоден за интензивно използване в тежки производствени среди. Компактният му дизайн с отпечатък от само 5,8 m² осигурява лесно поставяне и интегриране в съществуващи производствени линии. Нещо повече, той предлага персонализирани характеристики като сигнали на интерфейса за безпроблемно свързване със съществуваща конвейерна линия и модул за отхвърляне на дефектни детайли, направен по поръчка за вашите специфични изисквания.

лесният за използване софтуер с бързо заснемане на изображения позволява напълно автоматична 2D рентгенова инспекция и оценка в съответствие с ASTM стандарти.

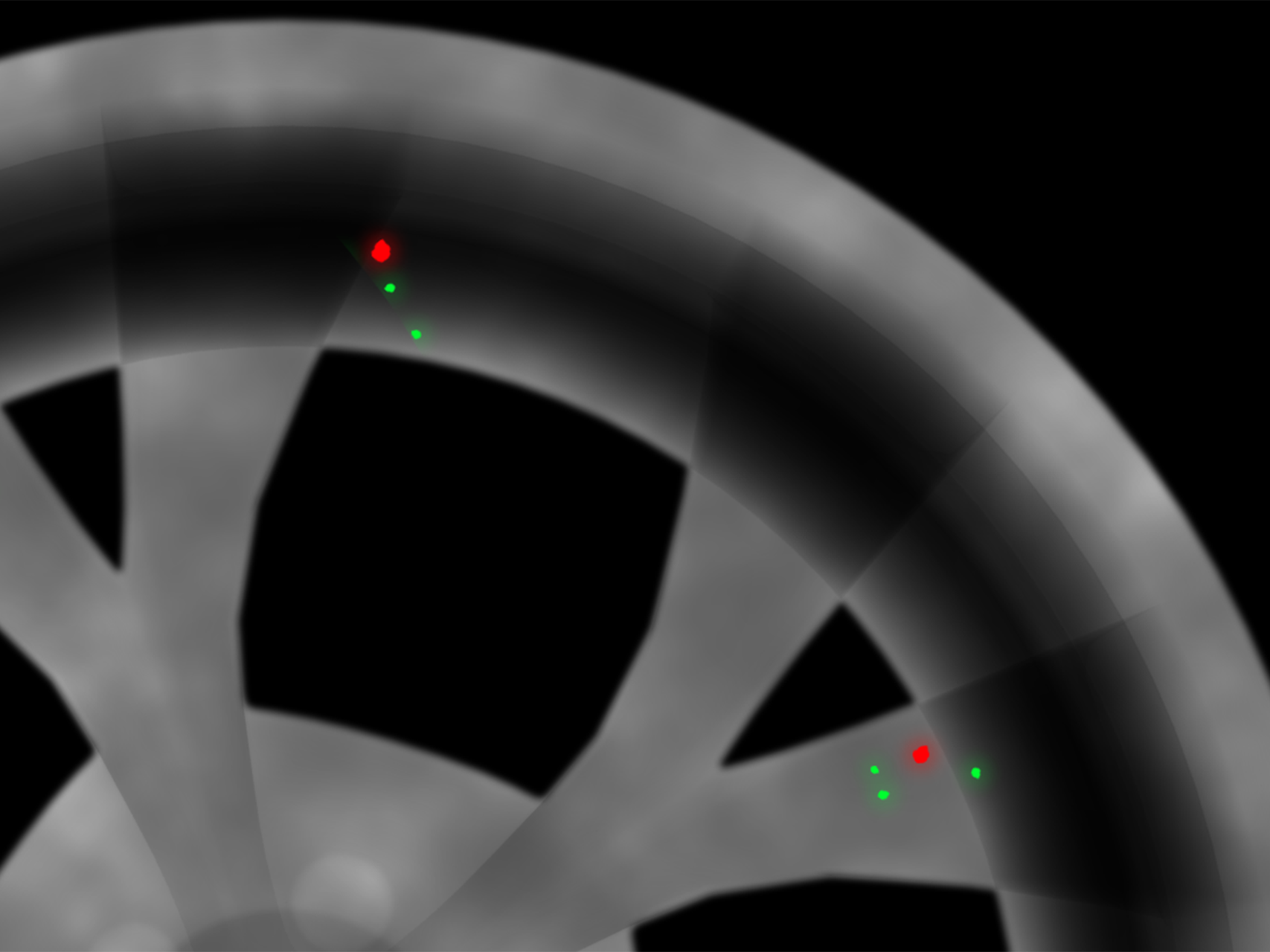

Автоматична оценка за надеждни инспекции

лесният за използване софтуер с бързо заснемане на изображения позволява напълно автоматична 2D рентгенова инспекция и оценка в съответствие с ASTM стандарти. Несъответстващите дефектни се откриват надеждно и се класифицират благодарение на собствената софтуерна разработка FARIS, така че дефектните детайли се изхвърлят от производствената линия. В същото време цялата информация за инспектираните отливки се документира в единна база данни, което гарантира пълна проследимост в производството.

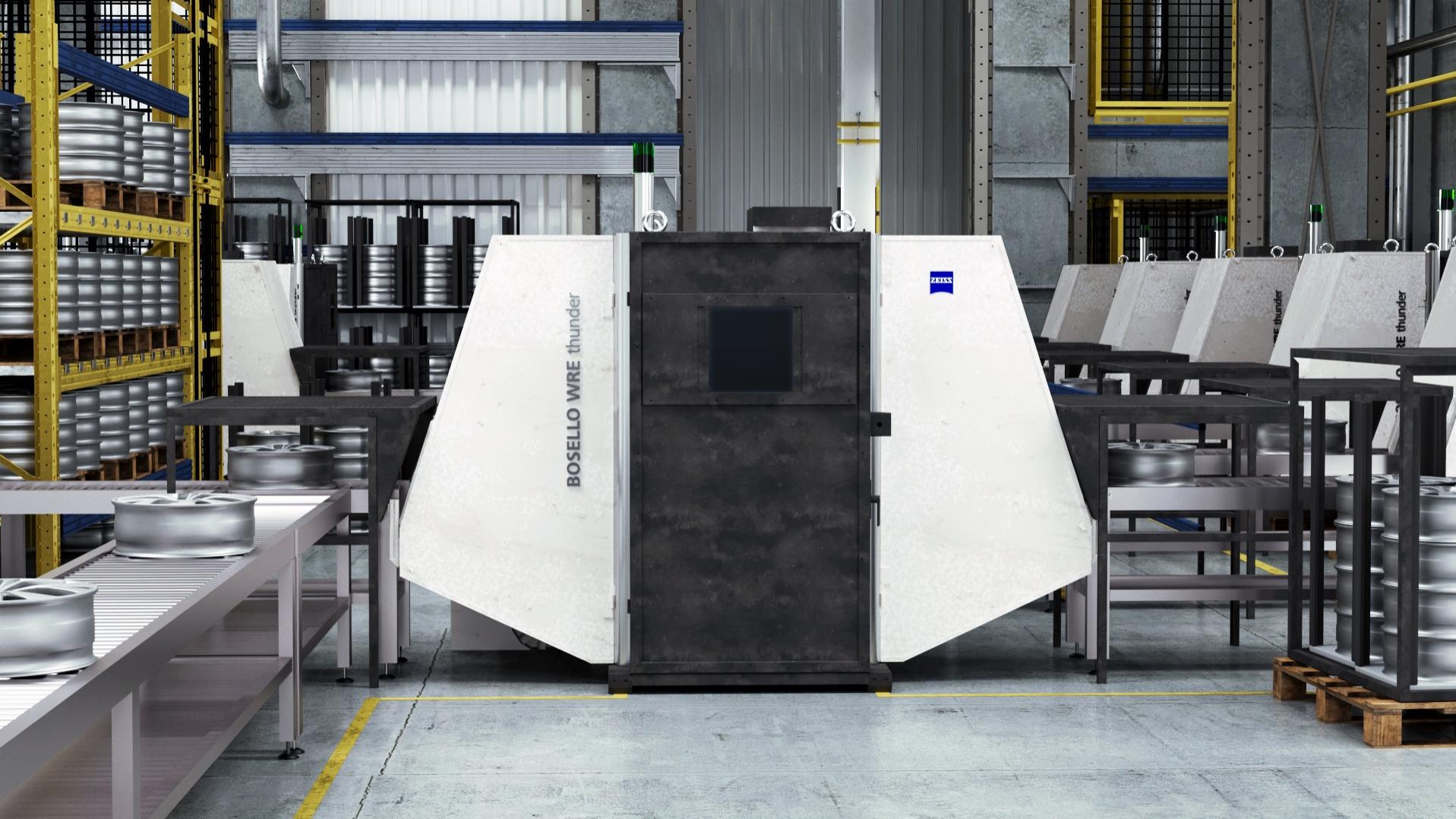

ZEISS BOSELLO WRE thunder е предназначен за непрекъснато използване в производствени цикъл и дава възможност за надеждна и автоматична инспекция на 100% от всички произведени джанти. Оптимално синхронизираните компоненти осигуряват бърз и безопасен транспорт на джантите, намаляват вибрациите и достигат висока точност с кратко време на сканиране.

Оптимизирани компоненти гарантират висока стабилност на системата

Оптимизирани компоненти гарантират висока стабилност на системата
Автоматично центриране

Източникът и детекторът, които не са механично свързани (С-рамо) са идеално центрирани чрез софтуерен контрол. Този метод оптимизира позиционирането на компонентите по време на процеса на сканиране, намалява вибрациите и води до по-висока точност.

Сигурно захващане

Индивидуално задвижваните и контролирани от двигател ролки гарантират здраво и сигурно захващане за високоскоростна и, акуратна 360° инспекция. Те позволяват безопасно и автоматични хващане на джантите, без необходимост от повдигач. Тези ролки гарантират прецизно позициониране на джантите по време на сканиране и предотвратяват разместване, характеристика, която остава ефективна дори при не-обработени лети джанти.

Гарантирана стабилност

Собственият високоволтов генератор гарантира висока kV стабилност чрез система за електронен контрол, която компенсира възможни флуктуации и микро-прекъсвания на главното захранване в реално време. Функциите за управления и защита в контролната електроника осигуряват правилна работа на рентгеновата тръба, както и удължен експлоатационен срок.

Безопасно транспортиране

Вътрешната конвейерна система е снабдена с изключително здрави вериги за гарантиране на безопасен транспорт на тежки джанти а до 26” и 50 кг.

Софтуерно контролирана оценка

Собственият софтуер ADR (автоматично разпознаване на дефекти) надеждно открива дефекти във вътрешността на джантите и автоматично отхвърля дефектните бройки. С ZEISS Inspection Review (преглед на инспекция) сканираните изображения могат да се преглеждат дистанционно от главен оператор. Устройството може да се ползва за мониторинг на линията в реално време или да работи офлайн въз основа на информацията в базата данни. Той се свързва към мрежата чрез Ethernet и може да контролира до 8 устройства, дори ако се намират в различни обекти.

Технически данни

Инспектира колела на пълна скорост

Диапазона на размери колела

4J x 13’’ - 11J x 22’’
4J x 14’’ - 11J x 26’’

Макс. размер на детайла

50 kg

Макс. волтаж на тръбата

160 kV

Сензорна технология

Детектор с 8-инчов плосък панел

Време за зареждане (изображение до изображение)

≤ 2,5 секунди

Приложения

2D рентгенова инспекция на джанти от сплави
