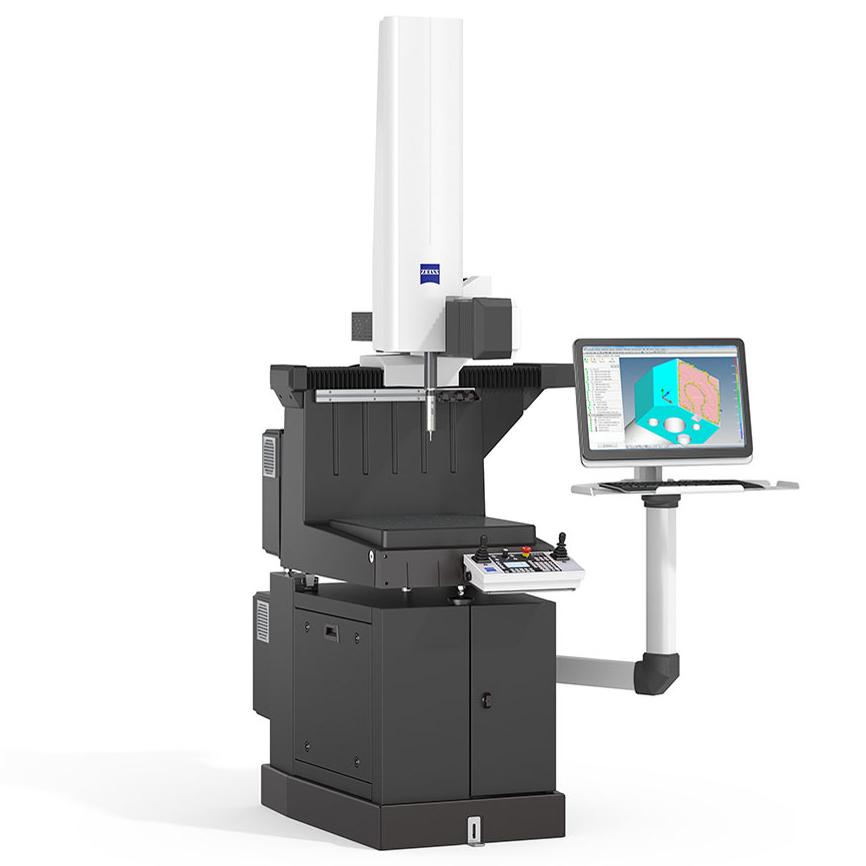

ZEISS DuraMax

Естественият избор за производствена среда

Осигуряване на качеството е комплексен процес и изискванията към координатните измервателни машини са високи - особено в производствена среда ZEISS DuraMax комбинира здравина, прецизност и ефективност и е перфектният избор за измервания до линията, директно във вашето производствено хале ZEISS DuraMax не се плаши от трудни околни условия и издържа на високи температури Заедно със сензора ZEISS VAST XXT той дава възможност за бързи измервания на единични точки, както и за сканиране на контури и повърхности с неопределена форма, правейки фиксираните измервателни уреди излишни.

Солиден дизайн за производствени условия
Висока прецизност в променливи условия
Авангардна сканираща технология

Всички ползи с един поглед

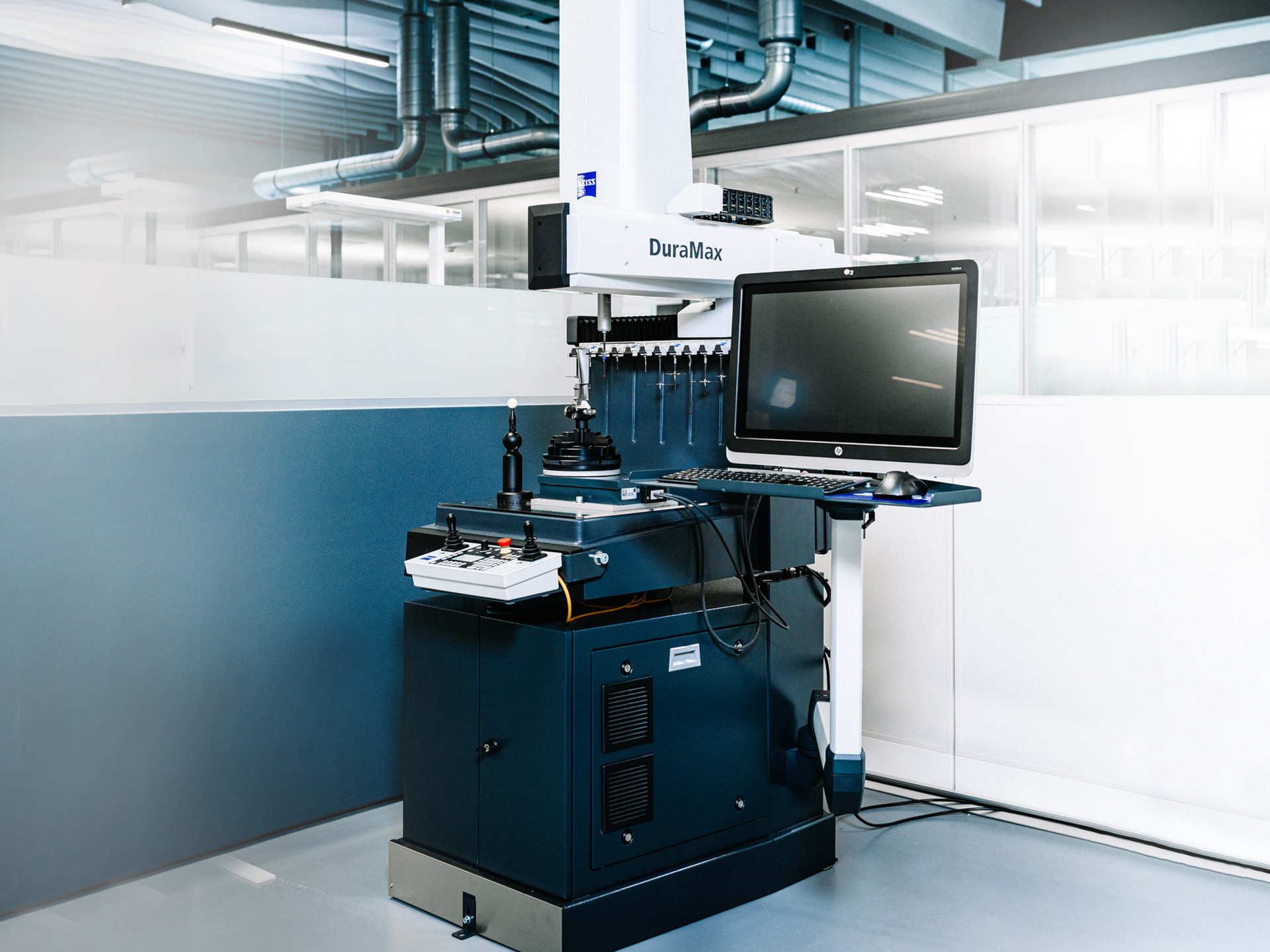

Ефективност

Оптимално съотношение обем/площ
Спестяващ място дизайн за малка заемана площ

Голям и лесно достъпен измервателен обем

Зареждане от три страни и отгоре

Не се изисква сгъстен въздух

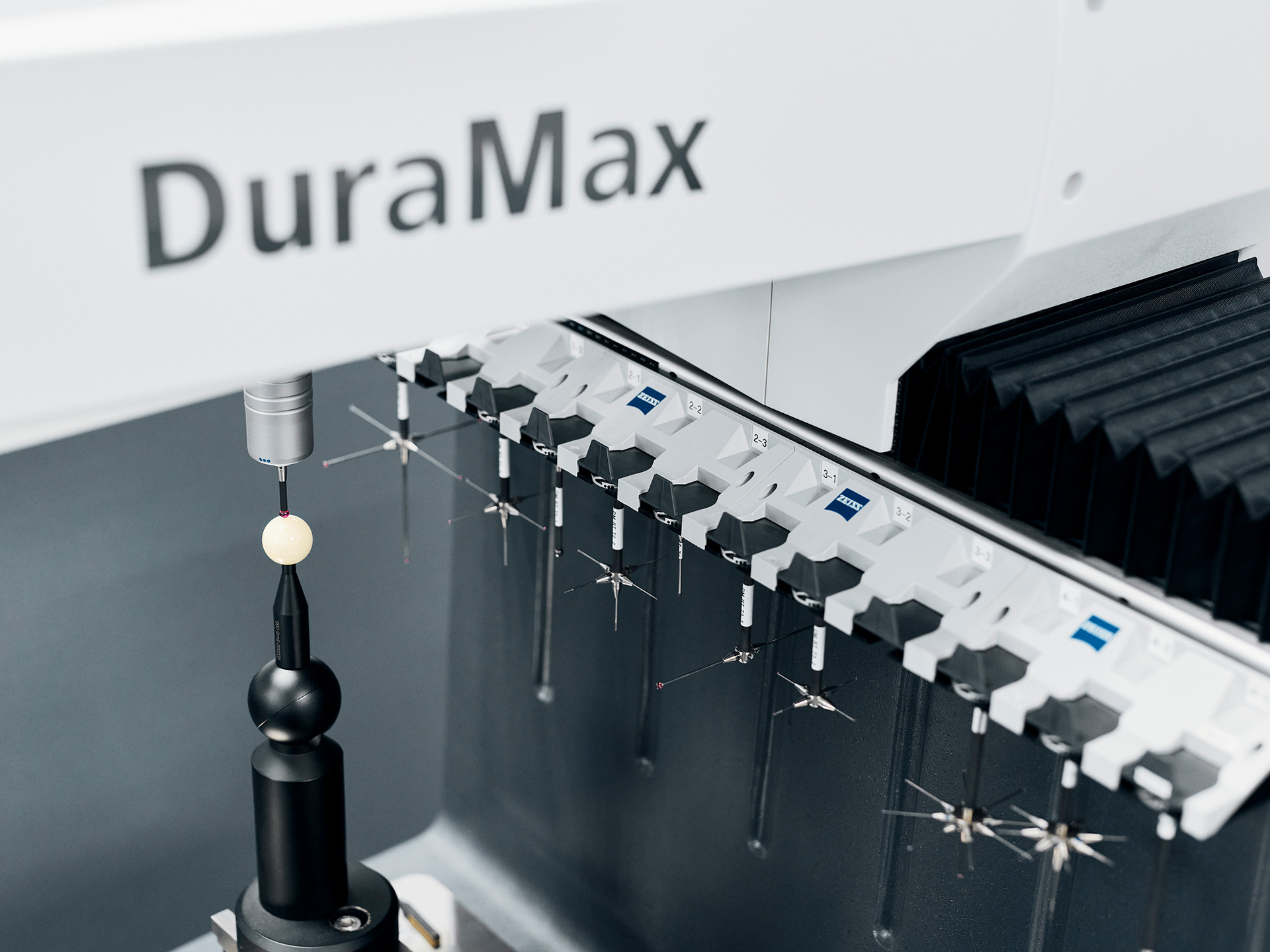

Скорост

По-малко време за работа и бързи измервания
Бързо сканиране с ZEISS VAST XXT

Измервания на единични точки със сензор ZEISS VAST

ZEISS Дуплекс система за повишена производителност

Измерване по четири оси с ротационна маса
Прецизност

Прецизни резултати дори в трудни условия
Защита от прах и влага

Основа с клас на защита IP54

Термична стабилност благодарение на стъкло-керамичните скали

Линейна направляваща система със задвижваща двойка и покрити направляващи във всички оси

Пасивно гасене на вибрации като стандарт

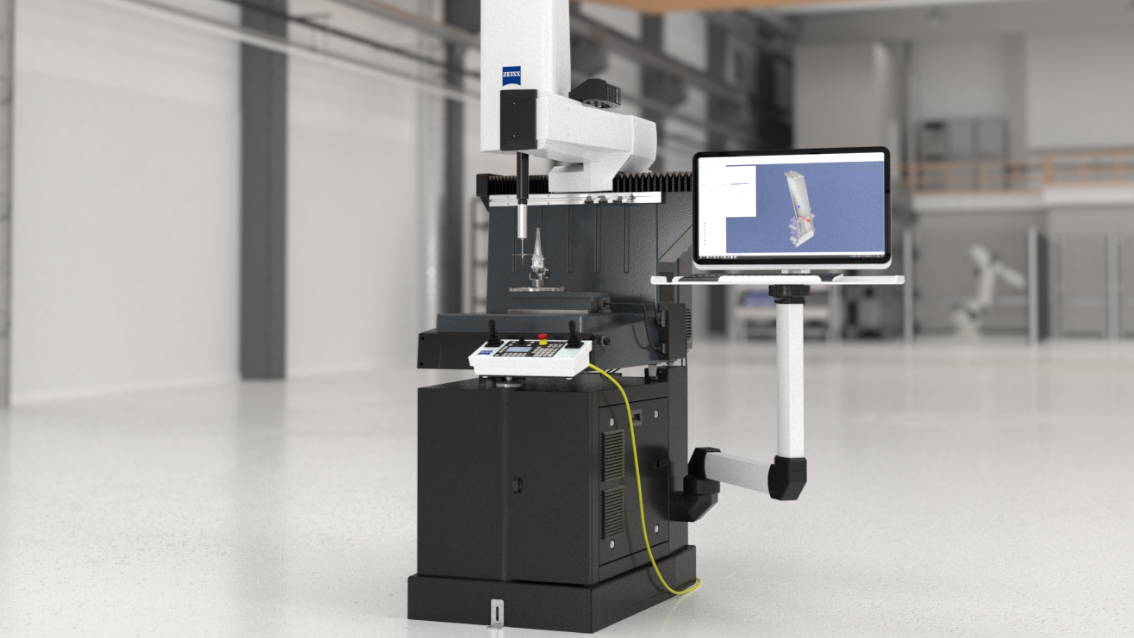

Кликнете на местата, маркирани с кръг, върху изображението за да отворите информационната кутия с повече детайли

Напълно оборудван за вашите предизвикателства

Открийте уникалните характеристики на ZEISS DuraMax

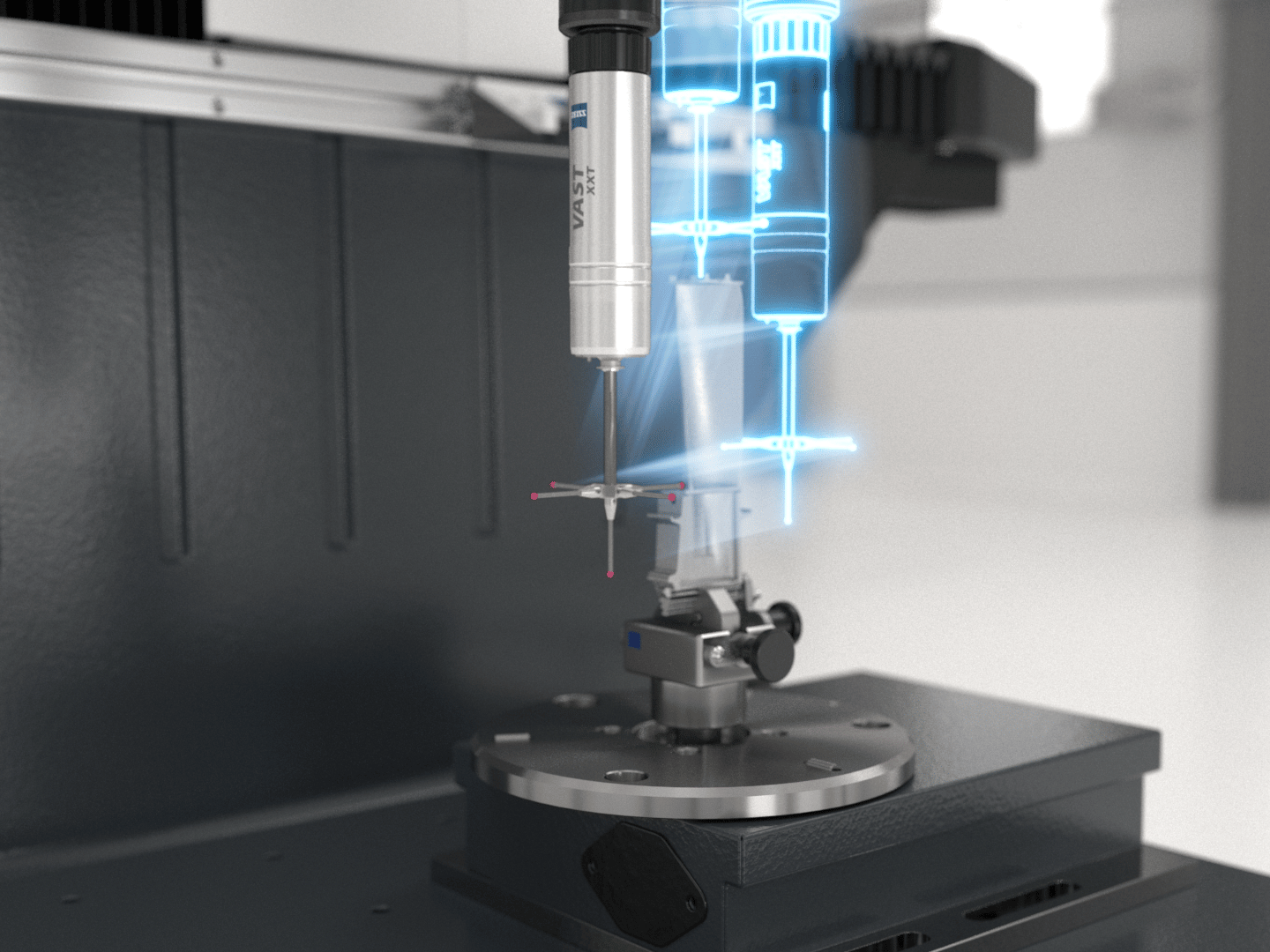

ZEISS VAST XXT

ZEISS VAST XXT дава възможност за измерване на единични точки и сканиране Това предлага оптимална продуктивност със стабилни резултати Сканиращата технология позволява измерването на точки с много по-голяма плътност и като резултат - по-добра визуализация на големи, форма и толеранс за позиция Широк спектър стилуси ви дава възможност да измервате по-сложни характеристики по повече детайли.

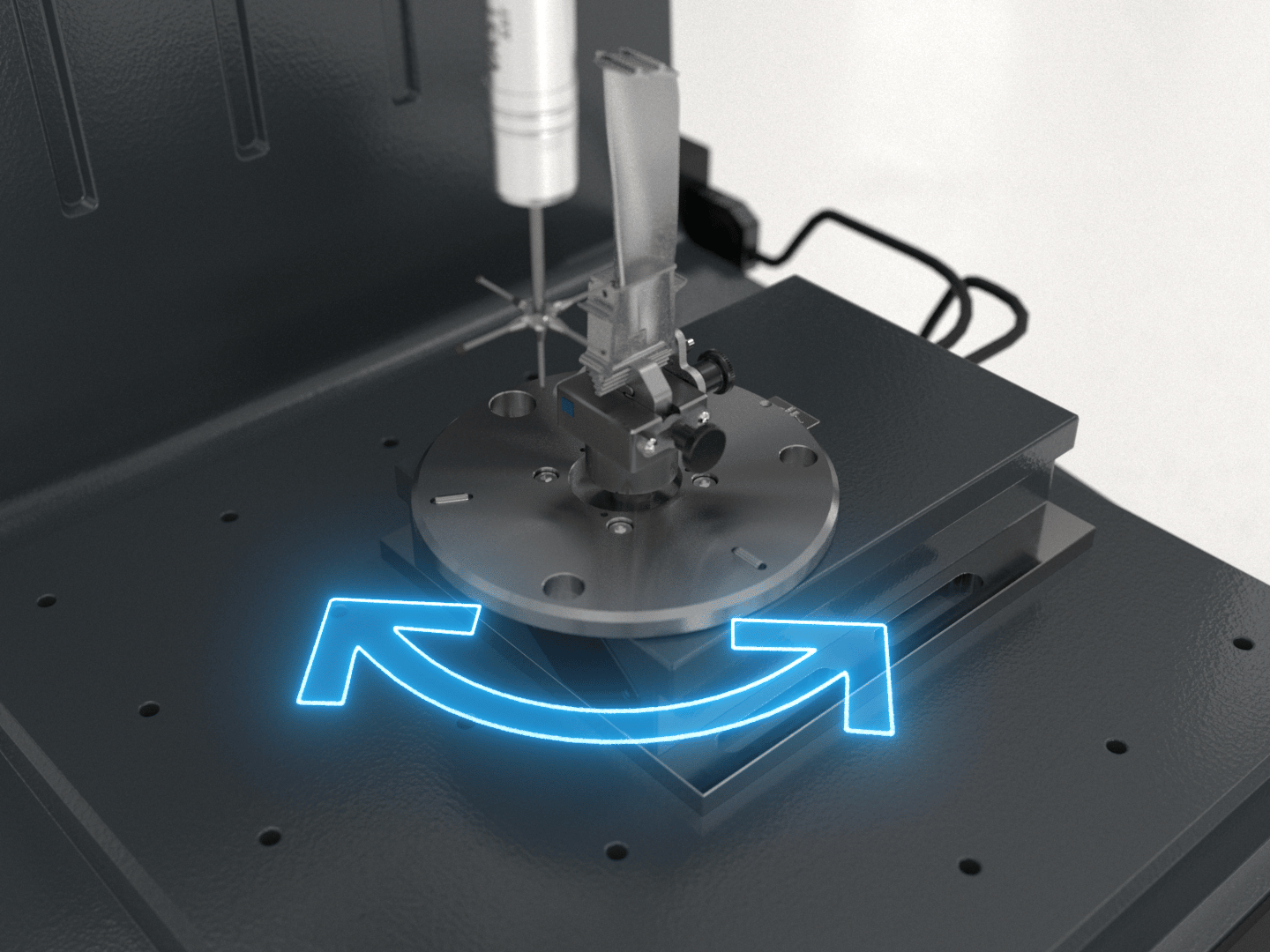

Ротационна маса

В комбинация с опционална ротационна маса, получавате още по-голяма гъвкавост за ротационни симетрични малки детайли, както и да се справяте със сложни измервателни задачи с четвърта ос. Това не само намалява сложността на стилусната система, но и времето за работа благодарение на по-малкото смени на сензори.

Аксесоари

Серията ZEISS Integration позволява гъвкаво разширение на вашето измервателно решение за оптимална интеграция във вашите съществуващи процеси и повишение на продуктивността и производствения капацитет.

ZEISS Calypso

Интуитивният софтуер ZEISS CALYPSO предлага висока степен на гъвкавост за различни измервателни задачи, а ZEISS CALYPSO express е с улеснено програмиране. Режимът за регистриране на дискретна точка с ZEISS DuraMax сега също ви дава възможност да работите с вашия тактилен сензор в режим ZEISS VAST probing, спестявайки ви 25-80% измервателно време в зависимост от задачата

Научете повече

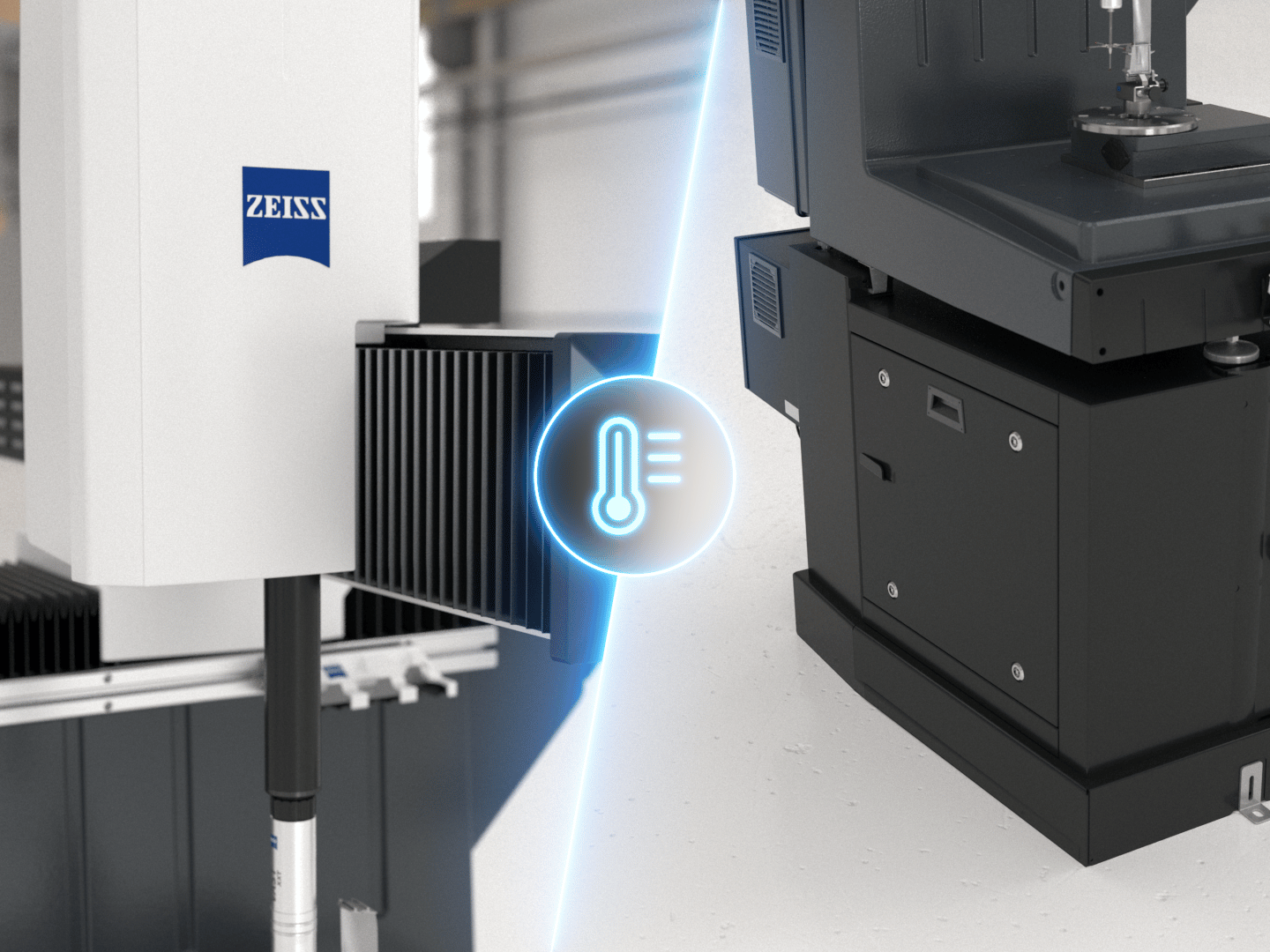

Температурна устойчивост

Всички оси са снабдени със стъклено-керамични скали Те не се разширяват с повишаване на температурата, позволявайки стабилни измервания при температури от +18 °C до +30 °C. Основата с IP54 защитава компютърния хардуер.

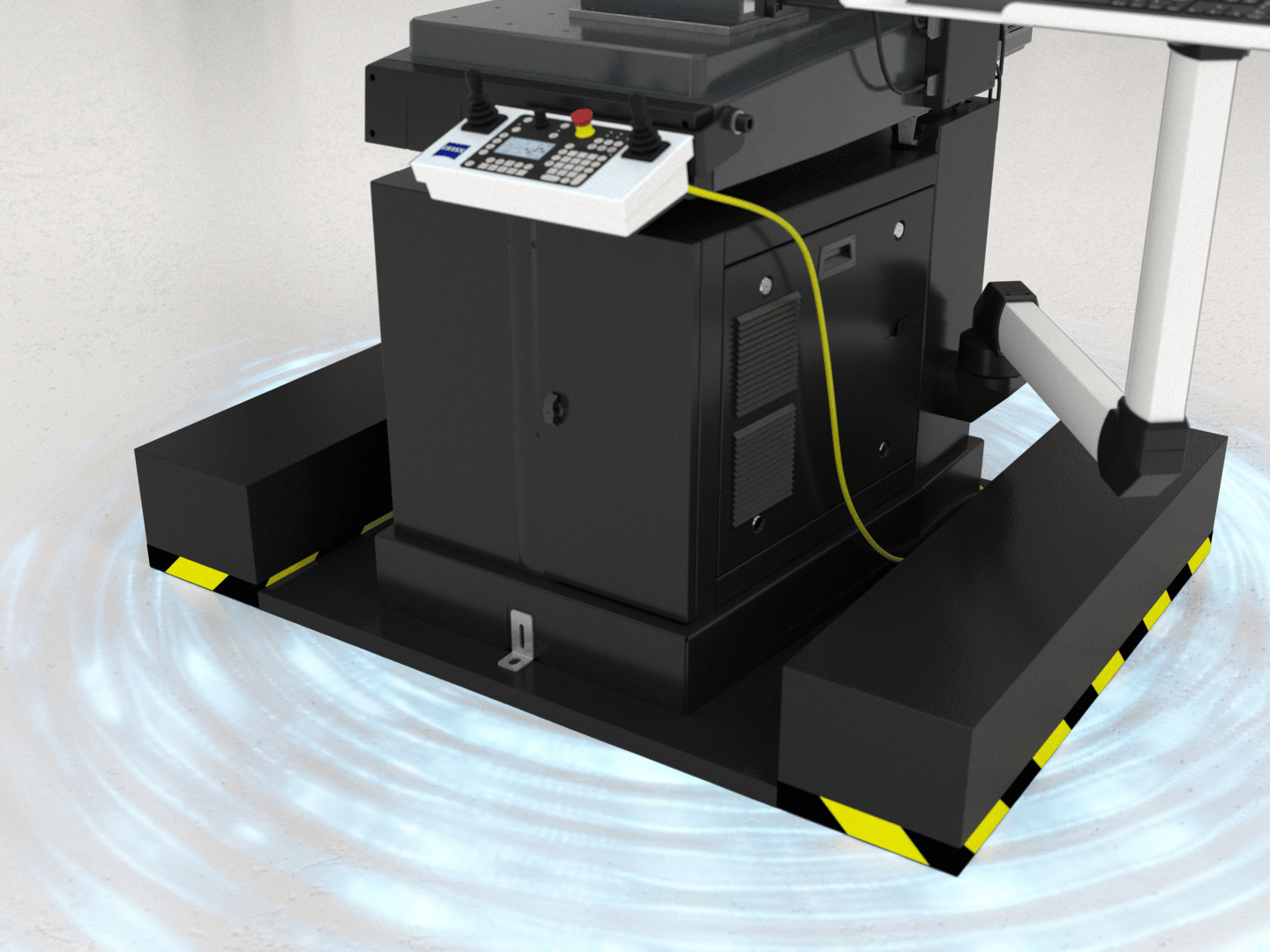

Пневматична изолация на вибрациите

Опцията за пневматична изолация на вибрациите предотвратява влиянието на подовите вибрации върху измервателните резултати и предоставя автоматичен контрол на нивото Може също да бъде допълнително поставена за ZEISS DuraMax и ZEISS O-INSPECT.

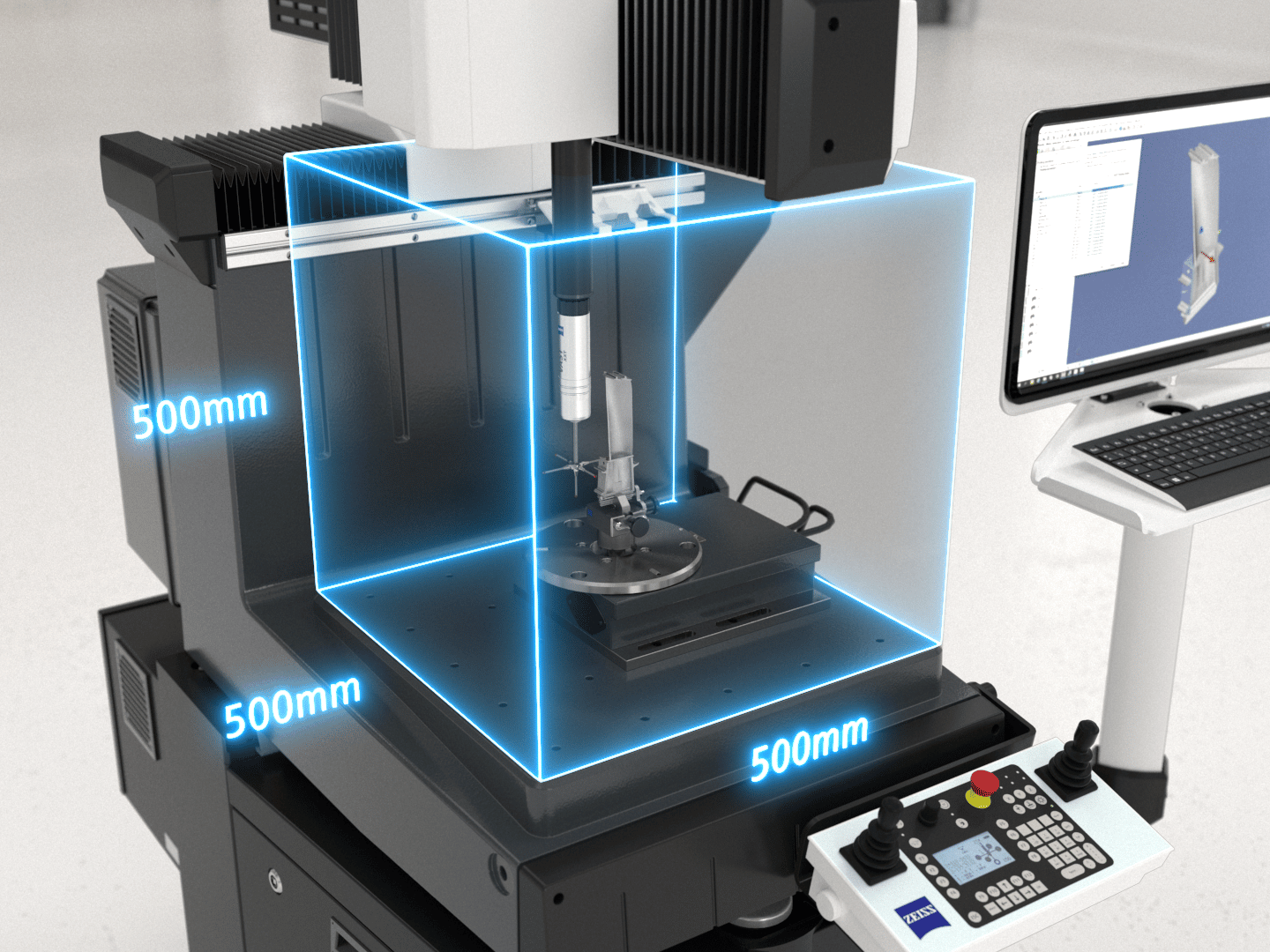

Измервателен обем

ZEISS DuraMax предлага ненадминато съотношение измервателен обем/площ. Оптимална достъпност, ясна видимост на измервателния обем, както и зареждане на оптимална работна височина от три страни, включително и отгоре за подобрена ергономия и безопасност, както и намалено оперативно време.

Още по-нечувствителна към температурата, още по-стабилна

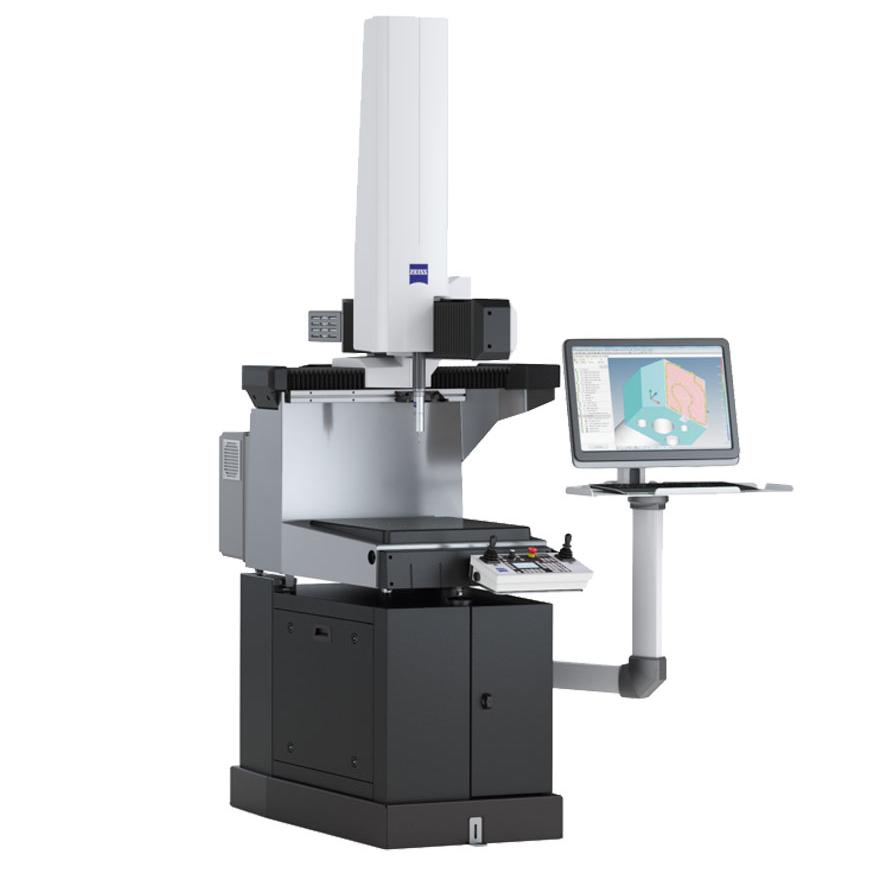

ZEISS DuraMax HTG

ZEISS DuraMax HTG предлага най-широкия температурен диапазон с най-високия температурен градиент и може да работи и в производството, и в автоматизирани системи. Това осигурява повече гъвкавост, тъй като можете да изпълнявате вашите измервателни задачи с още по-голямо устойчивост спрямо въздействията на околната среда.

Акценти

Прецизно измерване при високи температури/li>
Zerodur скали за възможно най-малкото термично разширение
Температурни сензори за корекция на температурата на детайла.
Допълнителни филтърни подложки в оси Х и Y за защита срещу замърсяване и прах.

Вижте как да използвате успешно ZEISS DuraMax

Бързо тактилно измерване на единични точки
ZEISS DuraMax с ZEISS VAST probing (ZEISS ZVp) предлага предимството на съкратени измервателни времена и следователно, намалени оперативни разходи С режим ZVp е възможно намаляване на времето за измерване на единични точки до 30%.

Блокирано съдържание на трети страни

Възпроизвеждането на видеоклипове е блокирано поради Вашите предпочитания за бисквитки. За да промените настройките и да възпроизведете видеоклипа, щракнете върху бутона по-долу и се съгласете с използването на „функционални“ технологии за проследяване.

Серия ZEISS Integration: Подходящи решения за всяка измервателна задача

Продуктовата серия ZEISS Integration позволява гъвкаво разширение на вашето измервателно решение за оптимална интеграция във вашите съществуващи процеси и повишение на продуктивността и тактово време.

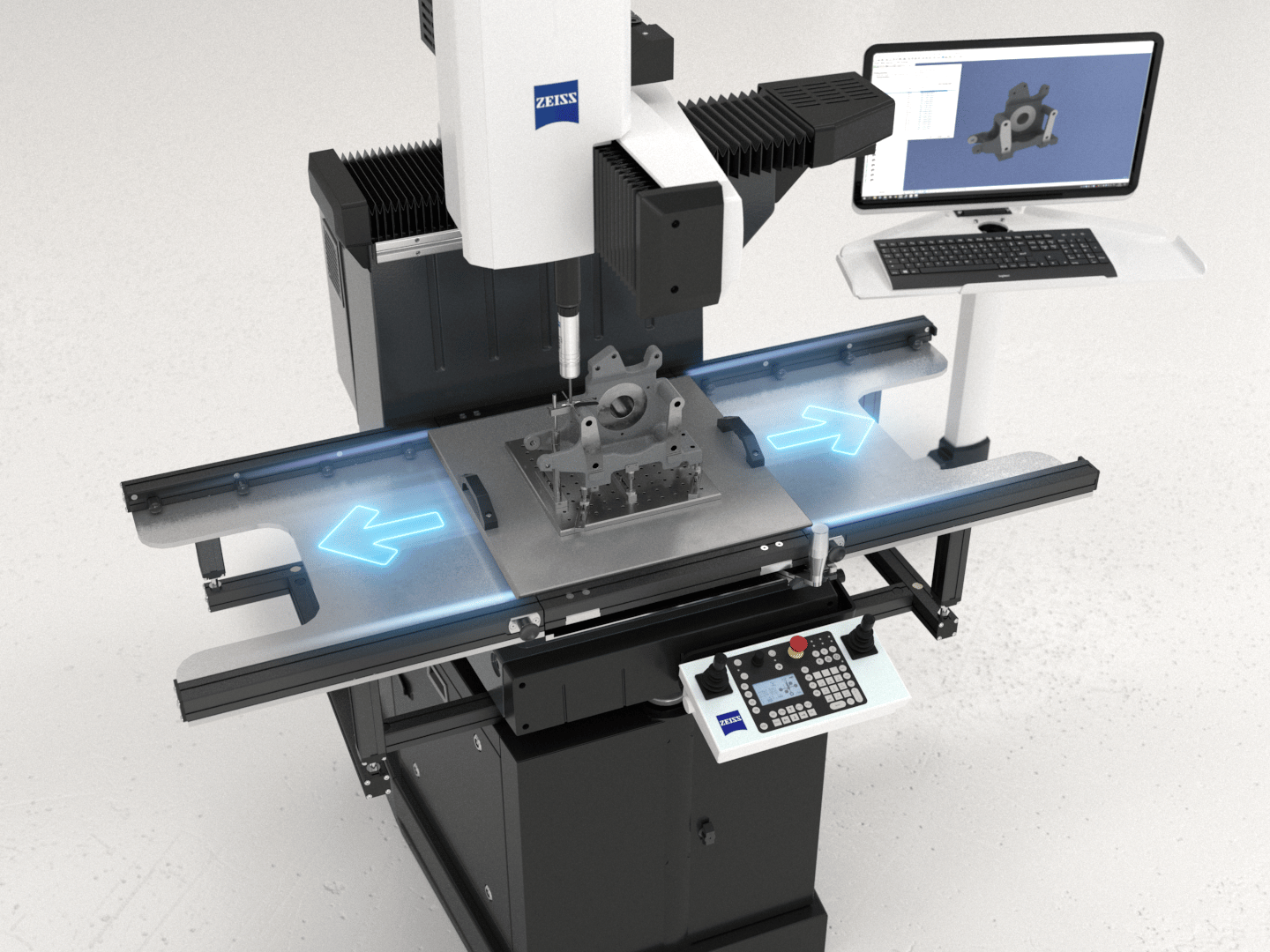

Дуплекс система

Дуплекс системата за ZEISS DuraMax подобрява използваемостта на машината, тъй като детайлите могат да да бъдат захващани и освобождавани успоредно с измервателния процес. Освен това, системата подобрява ергономията при боравене с детайла и предотвратява повреждане на измервателните сензори.

Конфигуриране по време на измервателния процес

Оптимизирана утилизация на КИМ
Висока производителност и пропускателна способност на детайли

Научете повече

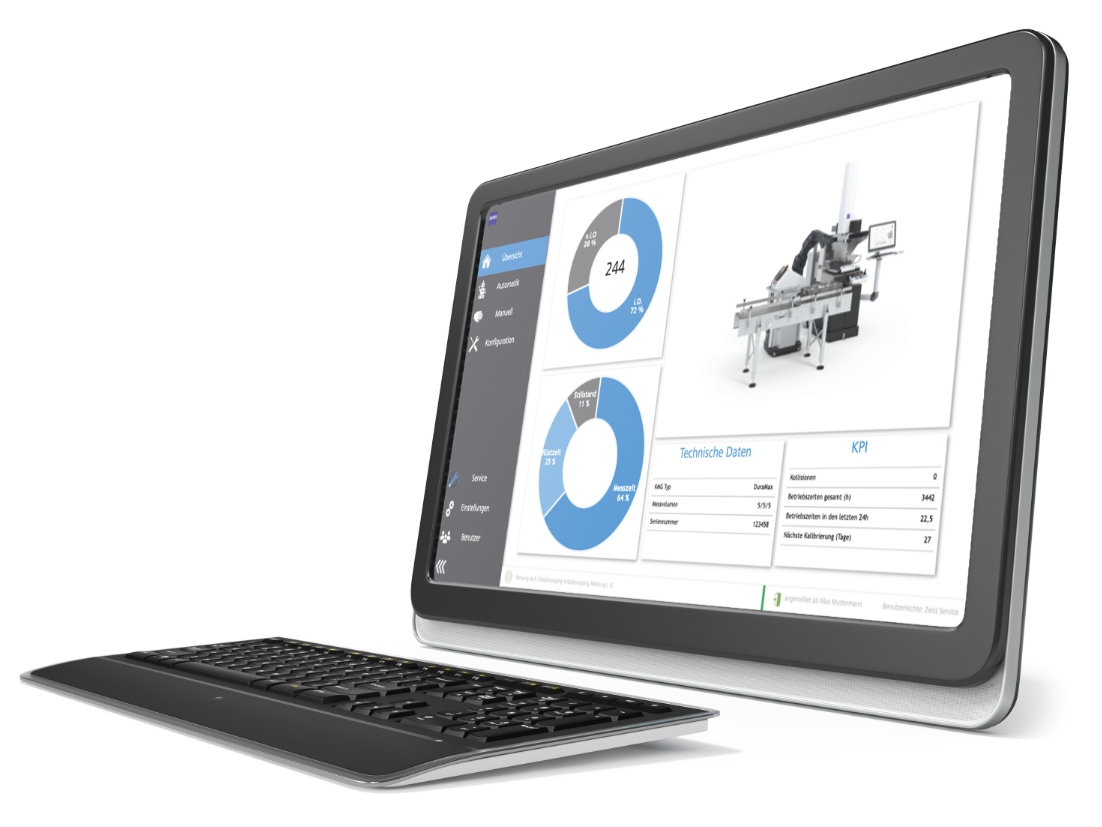

Автоматизиран интерфейс

Автоматизираният интерфейс на ZEISS ви дава възможност лесно да автоматизирате вашия измервателен уред без инженерни усилия Освен стартиране на планове за инспекция и предоставяне на обратна връзка за измервателните резултати или статуса на машината, с приложението е възможно да контролирате периферните устройства на КИМ. Интерфейсът е предварително конфигуриран за всички продукти от серията ZEISS Integration Например, контролът на автоматични характеристики или подаването на палети може да бъде конфигурирано без усилие със само няколко клика. Индивидуални характеристики, разработени от вас, също може да бъдат контролирани чрез конфигурация.

Лесна автоматизация на периферията на КИМ

Стандартизирани комуникационни интерфейси: OPC UA, Profinet, EthernetIP
Администрирането на потребителите позволява на операторите на съоръжението, измервателните техници, монтажници или сервиз да виждат точно каквото им трябва.
Може да се използва в автоматичен и в ръчен режим дори от необучени оператори
Лесна конфигурация с един клик и директно през потребителския интерфейс, без сложно PLC програмиране./li>
Ефективно пускане в експлоатация без риск и с ниски разходи

Научете повече

Технически спецификации

	DuraMax	DuraMax HTG
Измервателен обем	500 x 500 x 500 mm³	500 x 500 x 500 mm³
Грешка при измерване на дължина E0в μm E0/E40 в µm MPE по ISO 10360-2:2009	2.4 + L/300 18°C - 22°C	2.2 + L/300 18°C - 22°C
Разширен температурен диапазон (ZEISS TVA 1) E0/E40 в µm	2.7 + L/250 18°C - 26°C	2.5 + L/250 18°C - 26°C
Разширен температурен диапазон (ZEISS TVA 2) E0/E40 в µm	2.9 + L/200 18°C - 30°C	2.7 + L/200 18°C - 30°C
Разширен температурен диапазон (ZEISS TVA 3) E0/E40 в µm	не е наличен	3.9 + L/100 15°C - 40°C
Софтуер	ZEISS CALYPSO	ZEISS CALYPSO
Тактилен сензор	VAST XXT TL 3	VAST XXT TL 3
Дължина на стилуса	радиално до 65 mm (стилус тип звезда)	радиално до 65 mm (стилус тип звезда)
Диаметър на сензора	0.3 - 8 mm	0.3 - 8 mm

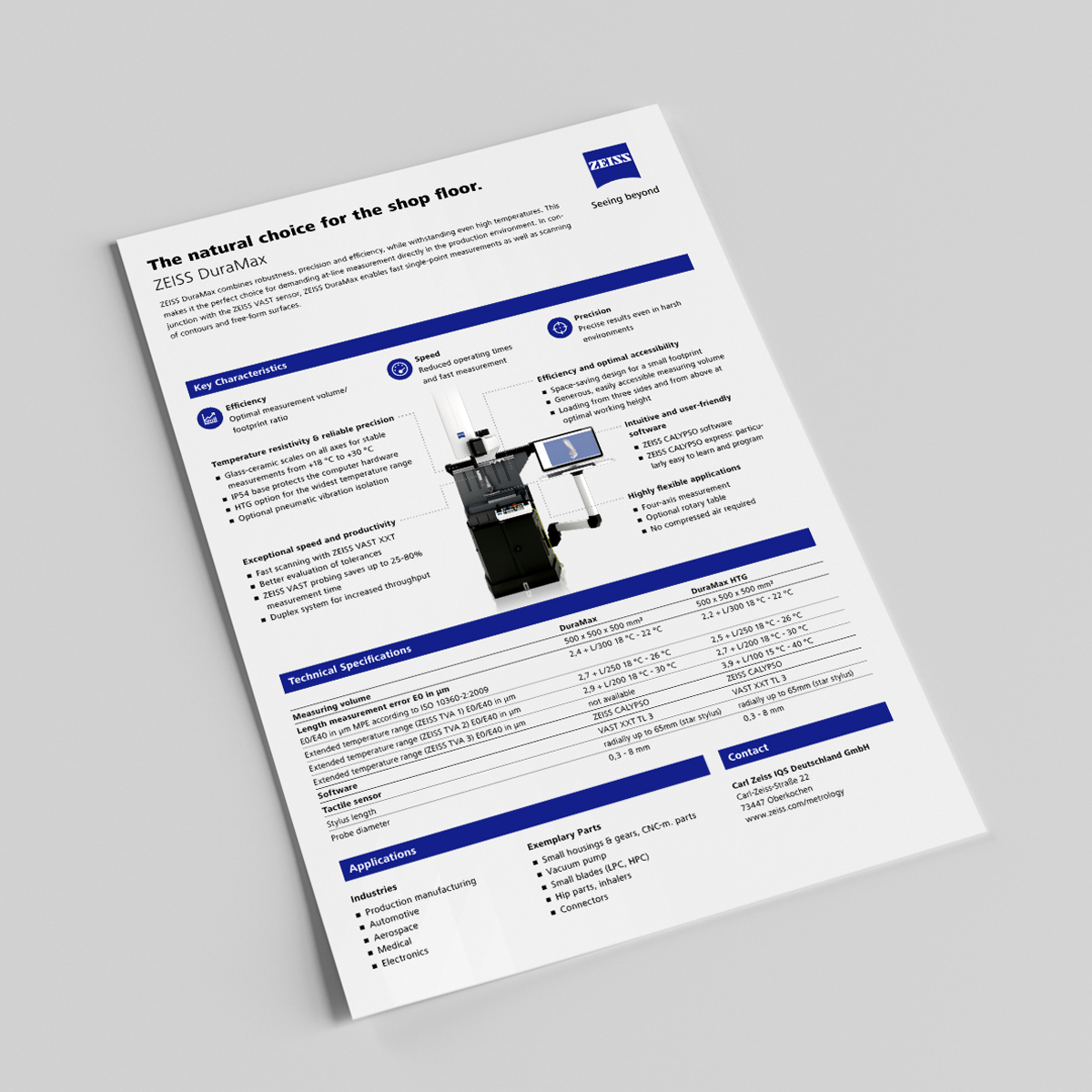

Цялата информация за ZEISS DuraMax с един поглед
