MMZ1 table
Голяма КИМ

ZEISS MMZ 1 table

Компактно решение за големи обемни детайли

ZEISS MMZ 1 table е подходяща за големи детайли до 5 тона и приложения, където се необходими точни контактни измервания и където измерванията на големина, форма и локация се оценяват с най-голяма точност - със сензора ZEISS VAST XT gold.

  • Стабилен дизайн за висока ефективност
  • Лазерни скенери за безопасност
  • Гъвкава и устойчива система
  • Пневматични изолация за вибрациите - няма нужда от фундамент

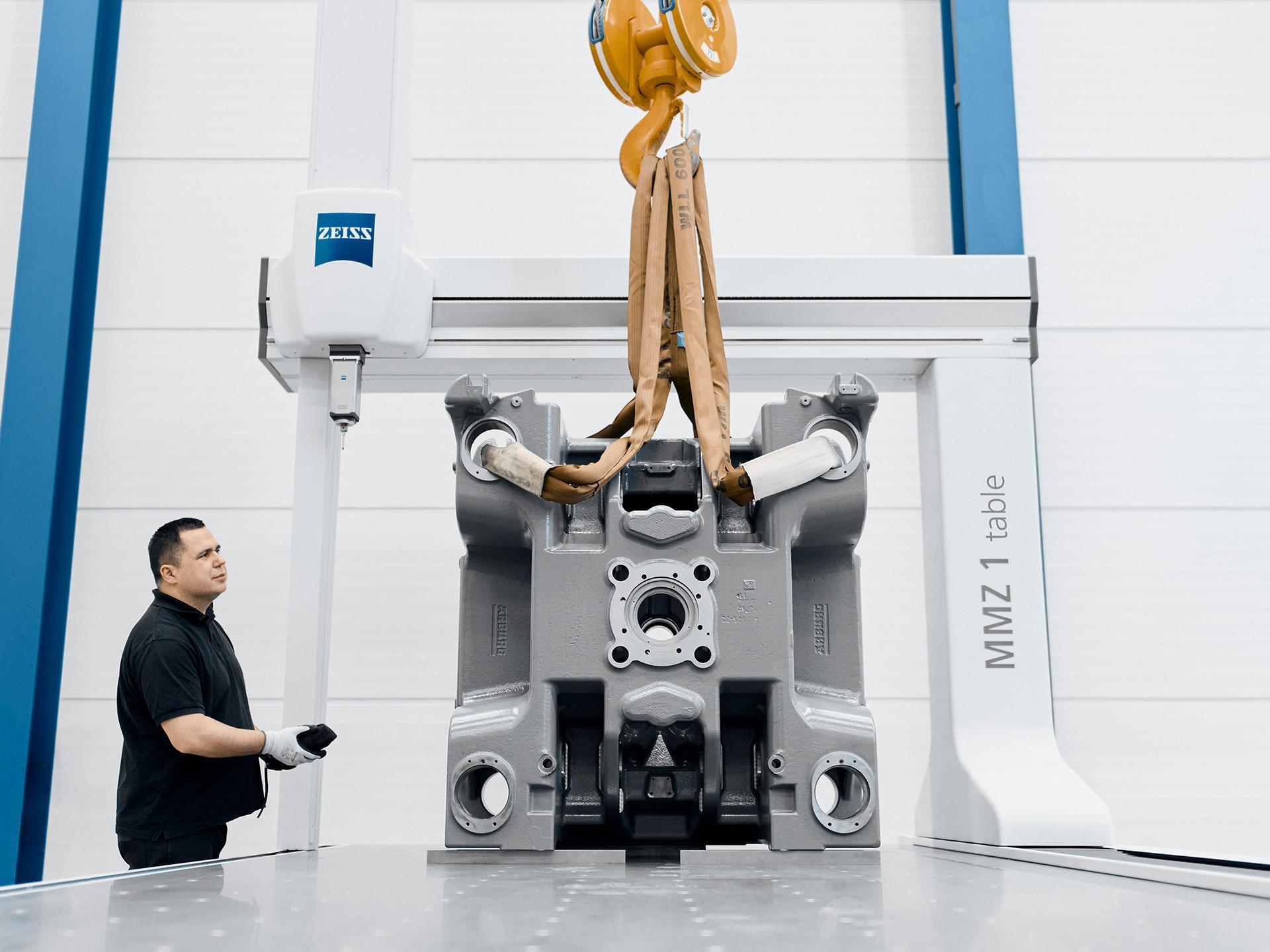

Стабилен дизайн за висока ефективност

Стабилен дизайн за висока ефективност

Здрава КИМ с висока точност

Дизайнът на ZEISS MMZ 1 table дава възможност за големи напречни сечения на материала и големи разстояния на между лагери за висока повторяемост. Дори големи детайли до 5 t могат да бъда измерени с прецизност от 3,6 + L/250 µm.

Y - направляващите от гранит са покрити и затворени- за повишена устойчивост срещу запрашване и замърсяване Допълнителна здравина се постига чрез силициево-карбидно покритие на основната колона по z, което, освен подобрена температурна стабилност, води до намаляване на драскотините по повърхността.

Благодарение на равната и изчистена повърхност на КИМ ясно се вижда и достъпа целия измервателния обем. Масата има и удобна за потребителя височина и може да бъде зареждана отпред, отзад, отстрани и отгоре при безпроблемно функциониране по време на целия процес.

ZEISS MMZ 1 table се предлага в два размера 20/30/15 и 20/40/15.

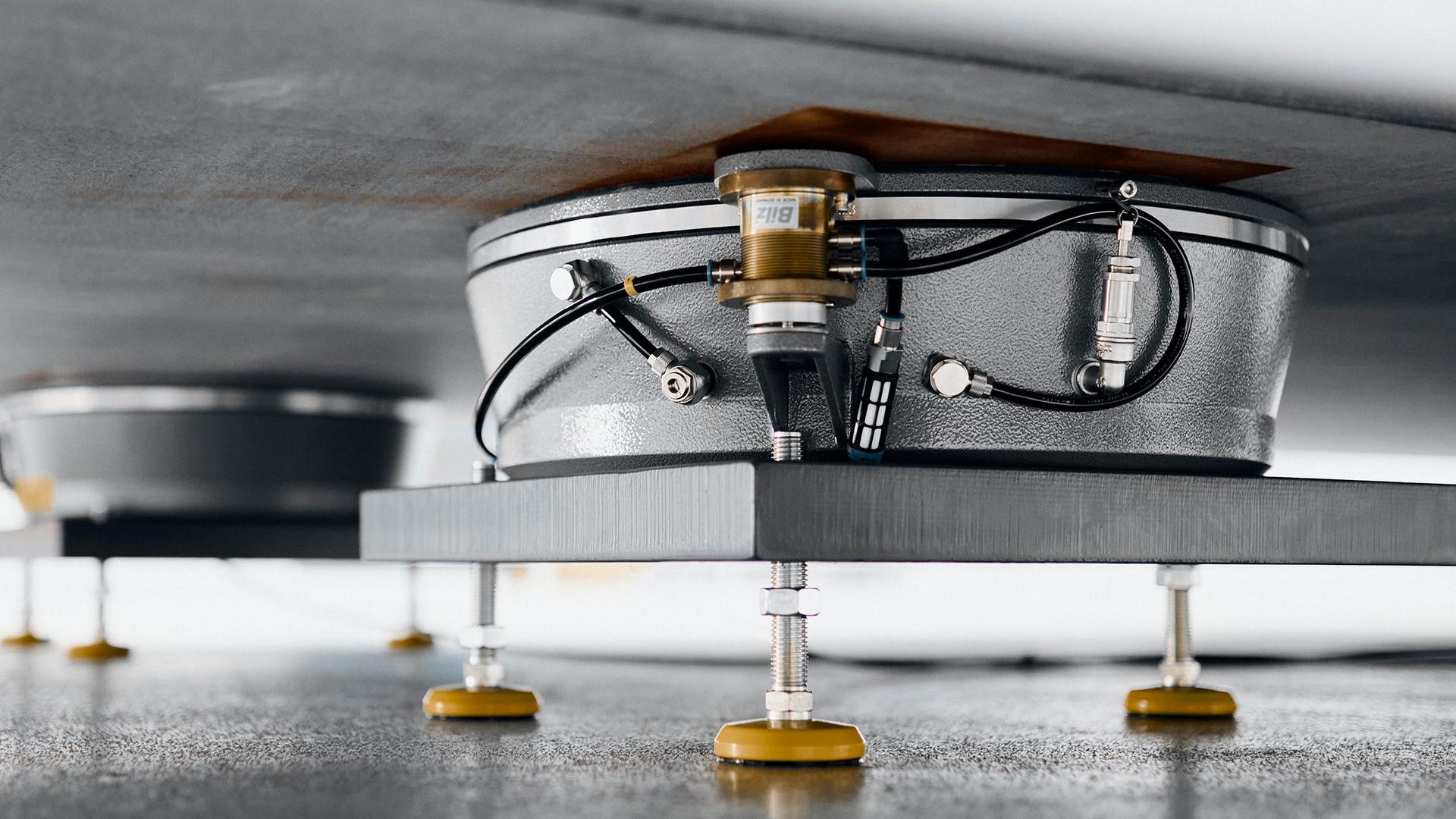

Пневматична изолация за вибрации

Пневматична изолация за вибрации

Поради ниското натоварване върху пода и стандартната пневматична изолация на вибрациите не е необходим скъп фундамент, но е гарантирано зареждането на детайли с тегло 5 t.

Покрити направляващи

Покрити направляващи

Х- и Y- направляващите са защитени от замърсяване чрез специални покрития за повишена стабилност и по-малко нужда за поддръжка на направляващите.
Основна колона със силициев-карбид

Основна колона със силициев-карбид

Подобрява температурната стабилност и има повърхност, устойчива на надраскване и изкривяване от топлинни източници, за по-висока точност и намалени сервизни изисквания благодарение на по-голямата твърдост на КИМ.

Балансиране на безопасност, гъвкавост и ефективност

Освен техническо съвършенство на компонентите и стабилния дизайн на машината, ZEISS MMZ 1 table е снабдена с множество удобни за потребителя характеристики за подобряване на работните процеси и опита на потребителя

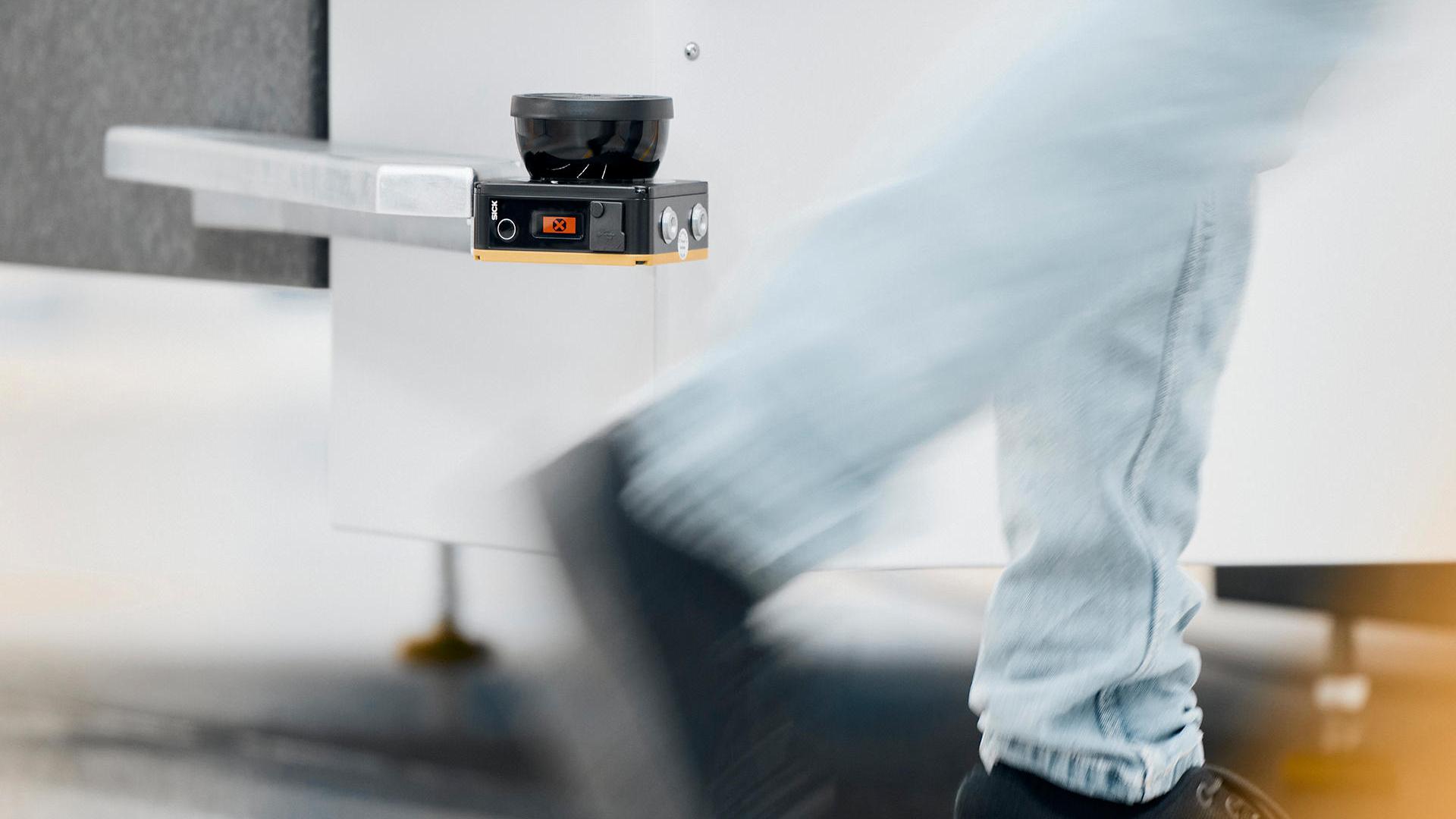

Лазерни скенери за повишена безопасност

Лазерни скенери за повишена безопасност

Лазерни скенери контролират защитна зона около КИМ Ако защитената зона бъде нарушена, КИМ незабавно намалява скоростта си до безопасно ниво.

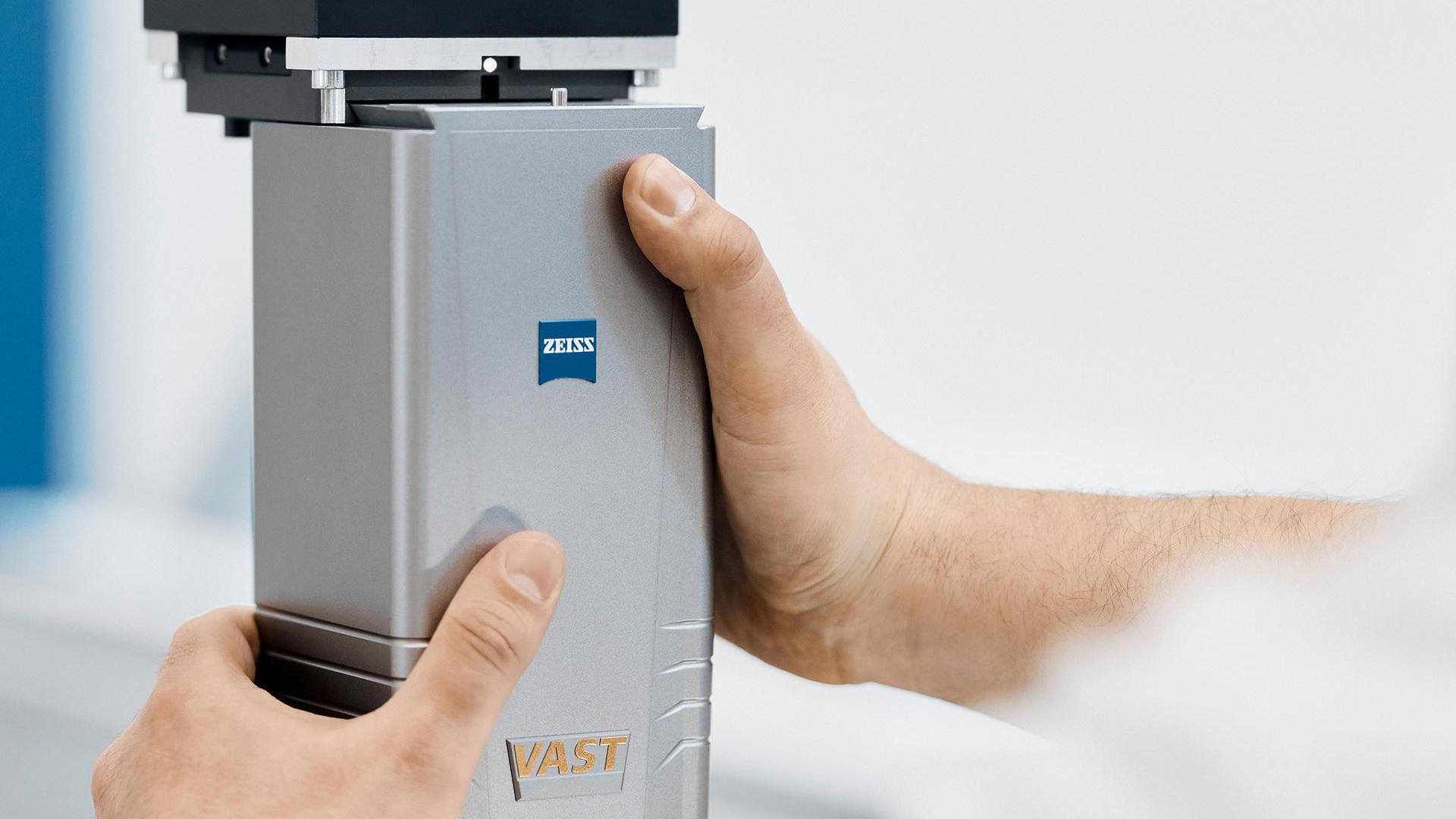

Технология ZEISS mass

Технология ZEISS mass

Благодарение на технологията ZEISS mass, ZEISS MMZ 1 table може да се използва с различни тактилни сензори за повишена гъвкавост при различните измервателни задачи.

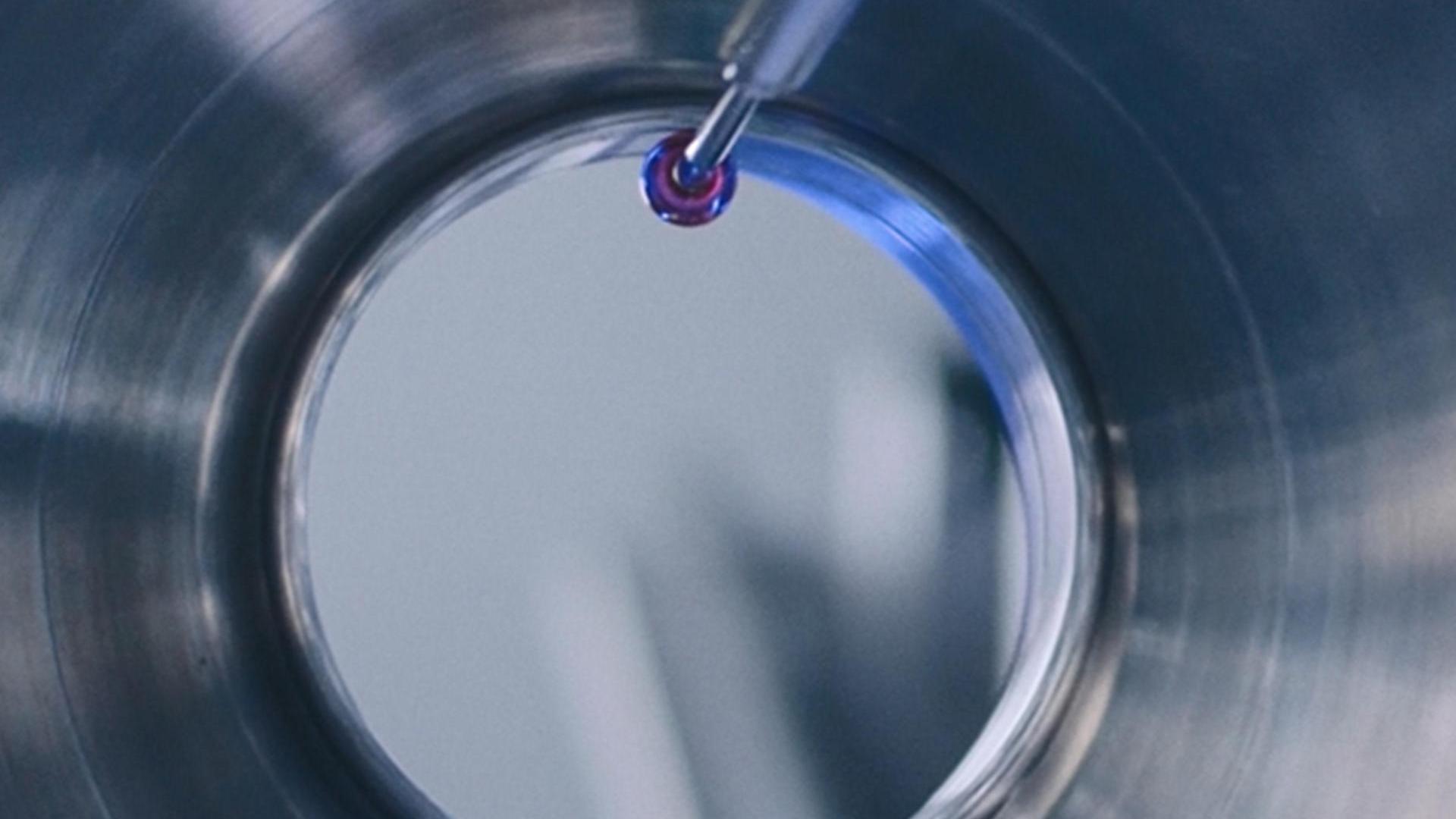

Пакет ZEISS VAST Navigator & Performance

Пакет CALYPSO VAST Navigator & Performance

Дава възможност за още по-бързо калибриране, подход и сканиране, както и подобрена прецизност и в резултат - по-бързи измервания и по-висока ефективност ZEISS VAST performance с функциите FlyScan и QuickChange осигурява максимална продуктивност чрез скъсяване на трасето и оттам- на времето с до 40 % и ускоряване на автоматичната смяна на измервателния стилус с до 60 %.

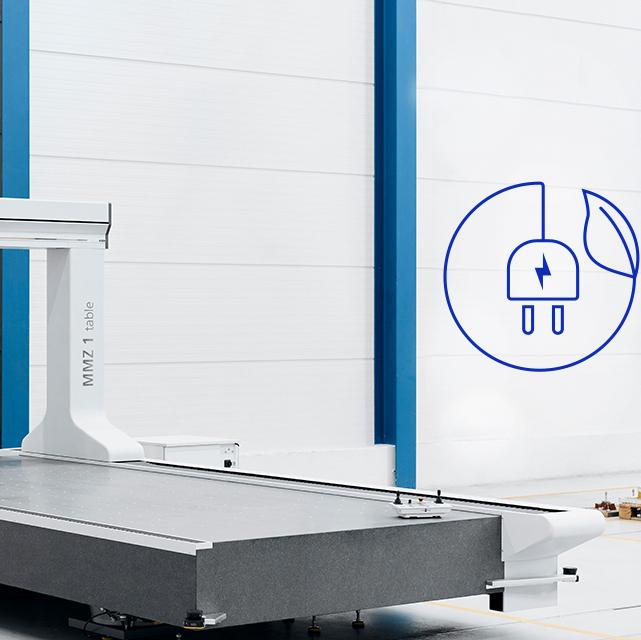

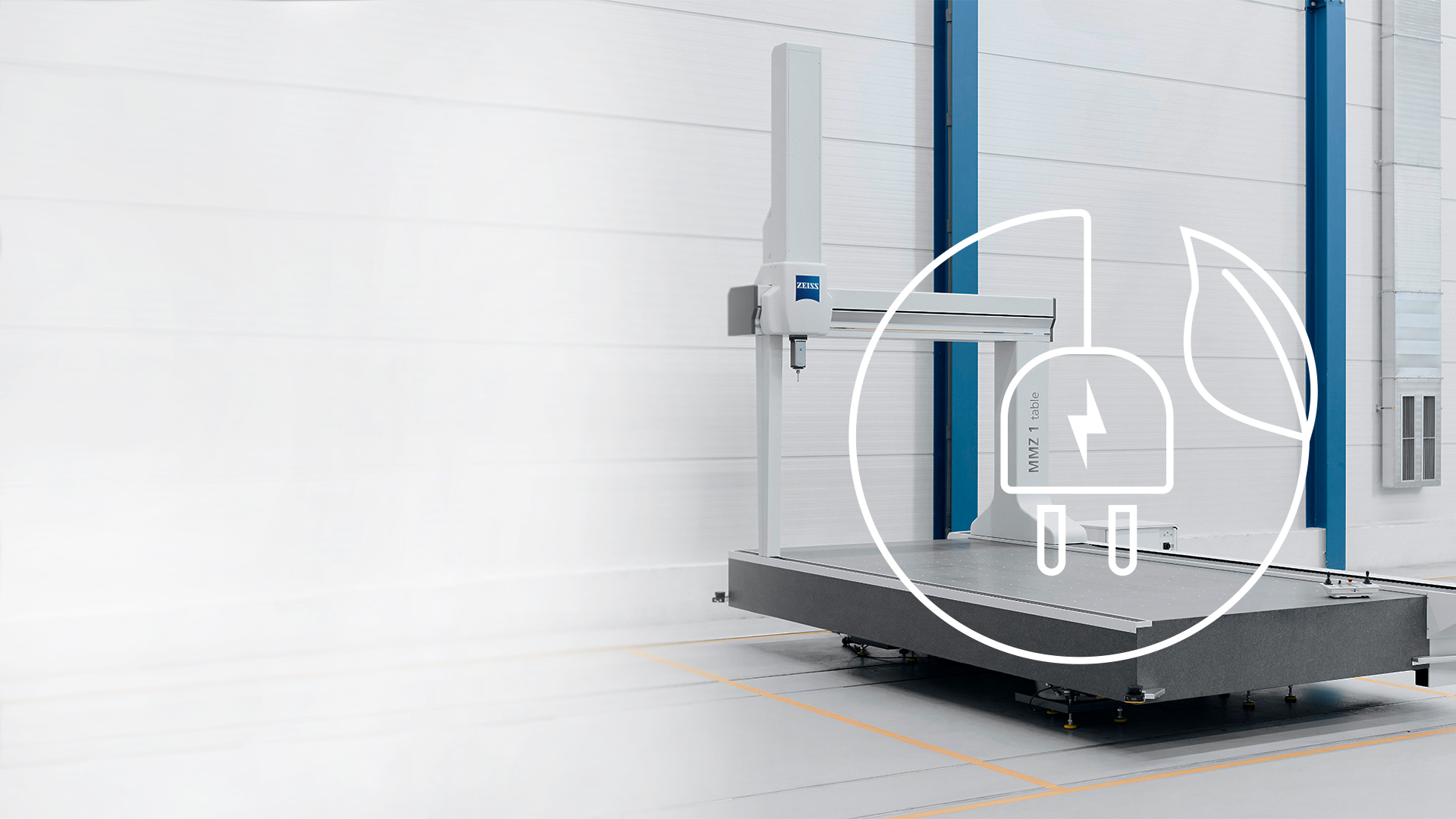

Повече устойчивост във вашите измервателни процеси с ZEISS MMZ 1 table

В сърцето на жизнения цикъл на всяка машина главна роля играе консумацията на енергия по време на работа и влияе съществено на околната среда. ZEISS MMZ 1 table е пример за ефективно използване на ресурси, с вградени енергоспестяващи характеристики.

Устойчиви характеристики

Намалява консумацията на енергия по време на престой количеството необходима енергия в системата
Устойчивост
Устойчивост
Автоматично изключва сгъстения въздух към въздушните лагери след зададено време и така минимизира разхода на въздух, когато КИМ не се използва.
Устойчивост
Устойчивост
Интелигентно енергийно управление съхранява енергията от забавяне и я предава в следващото ускорение
Устойчивост
Устойчивост

Технически данни

Тип

Големи КИМ портален тип

Размери

20/30/15
20/40/15

Съвместимост на сензори

VAST XT gold
VAST gold
VAST XTR,
RDS – VAST XXT

Точност

3,6 + L/250 µm

Макс. тегло на детайла

5 t

Необходимост от фундамент

Не, ако подът може да носи натоварването

Софтуер

ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance
