Характеристиките на ZEISS CORRELATE с един погледБлагодарение на ZEISS CORRELATE можете да получавате измервателни данни от снимков и видео материал. Тези видеа могат да предоставят точни записи и индивидуален анализ на динамични процеси След това те могат да се оценяват за специални цели Софтуерът анализира опън, изместване, скорост, ускорение, ротация, ъгли и промени в ъгъла и много повече
Базови характеристики
-
Получаване на 2D изображения

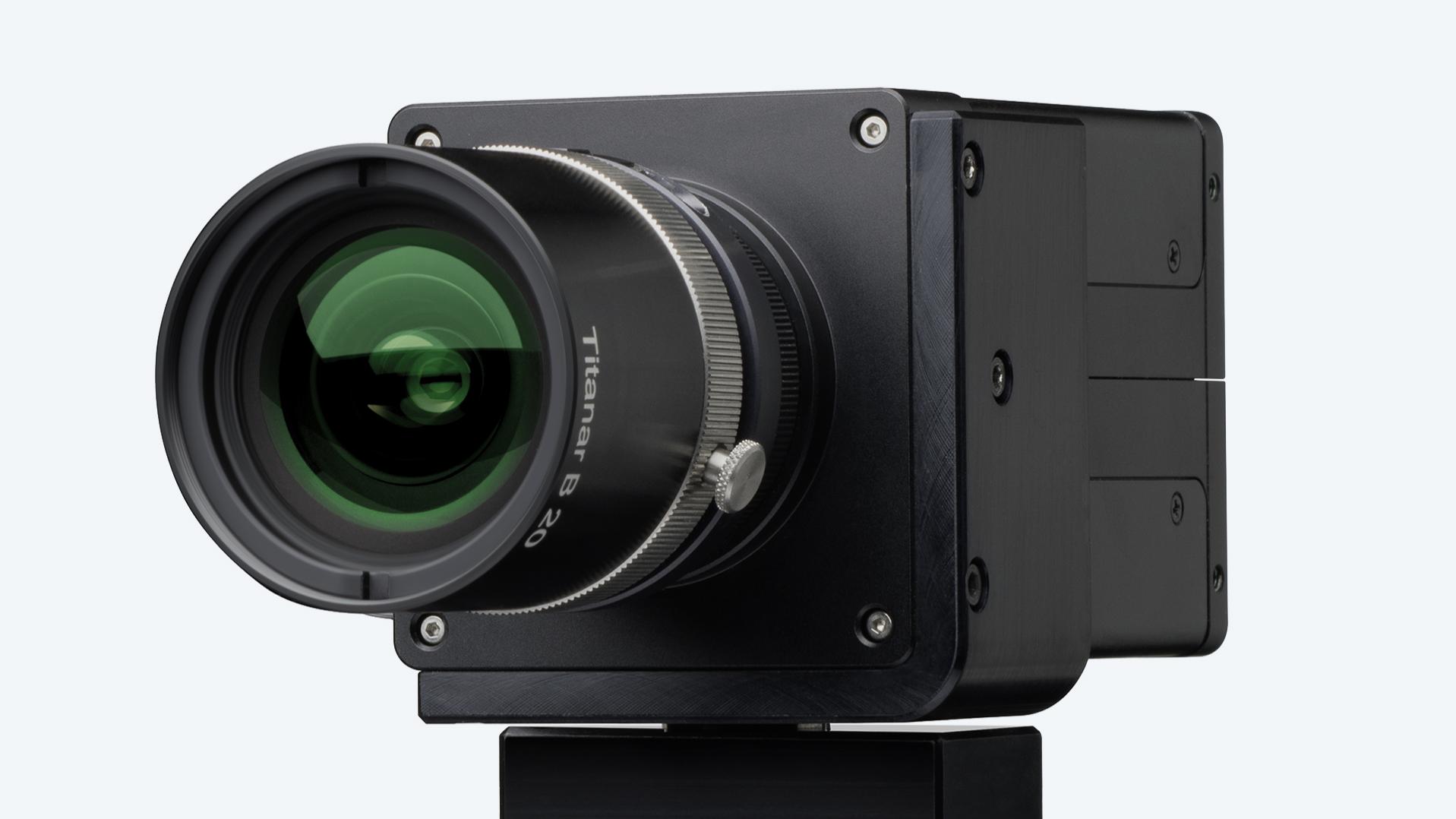

ZEISS CORRELATE предлага интегриран контрол на камерата и записваща функция за USB 3 камери, които съответстват на стандарта GenICam С това разполагате с всичко за да започнете с корелация на 2D дигитални изображения и 2D проследяване на точки Получаване на 2D изображения и оценка на данните, включително функционалности за генериране на отчети
-
Центрирания и компенсация на движението на твърди тела
ZEISS CORRELATE включва различни функции за подреждане на измервателни данни Те включват: подреждане на база 3-2-1 трансформация, подреждане на база геометрични елементи или 3D координати, подреждане в локална координатна система, подреждане с използване на референтни точки и различни процедури за най-добро напасване като глобално най-добро напасване и локално най-добро напасване В допълнение, използвайки функцията “Трансформиране чрез компонент” може да се извърши компенсация на движението на твърдо тяло. С компенсацията на движението на твърдо тяло се анализира относителното движение на еталонен компонент по отношение на друг компонент Еталонният компонент служи като фиксиран еталон в 3D пространство
-

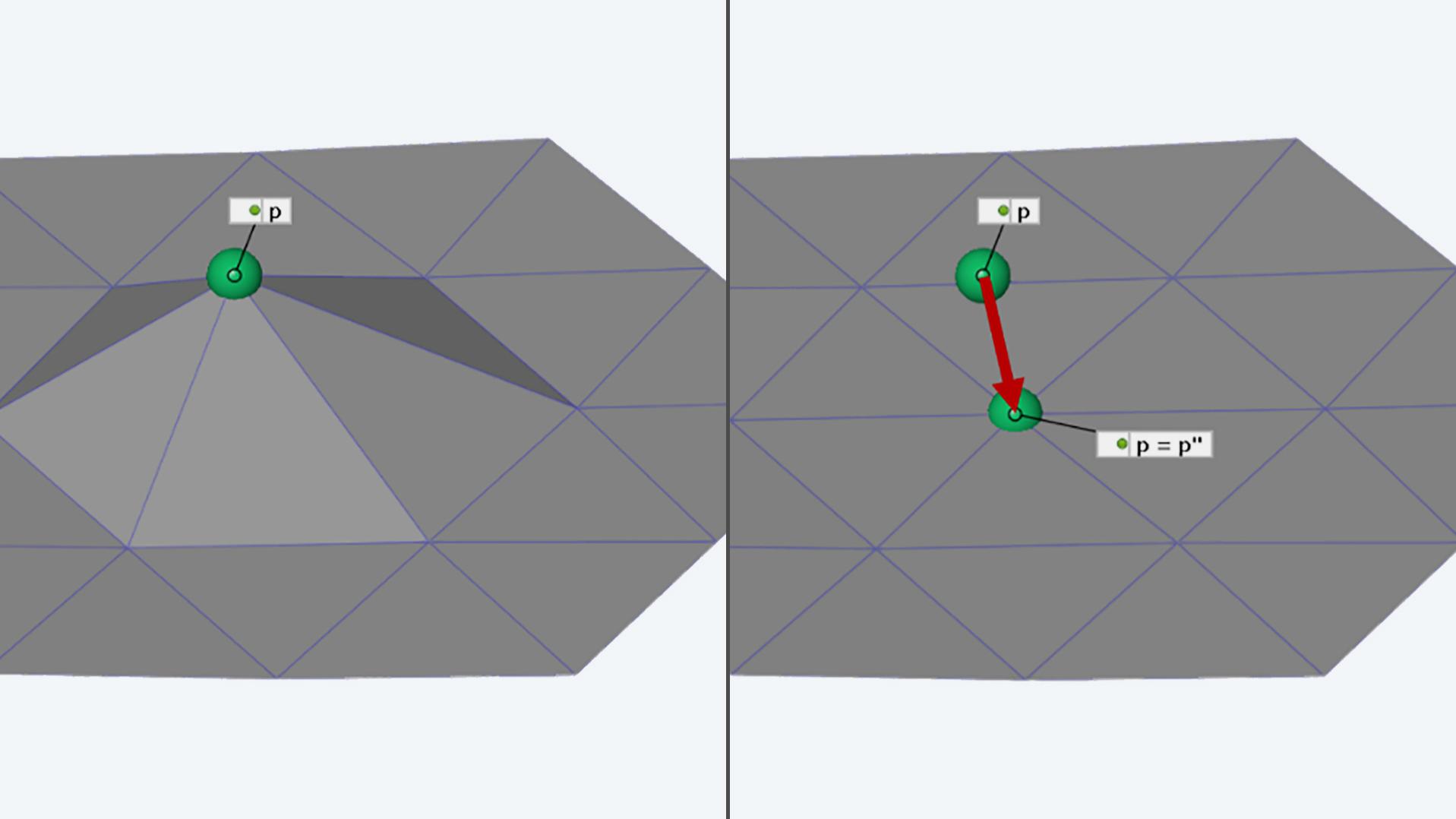

Автоматична детекция и елиминиране на измервателни необичайни стойности
Благодарение на интелигентния алгоритъм за откриване и елиминиране на измервателни необичайни стойности в ARGUS 3D координатни мрежи, неприятни точки и слотове в 3D измервателните данни остават в миналото.
Измервателните необичайни стойности се откриват автоматично и корелират с ZEISS CORRELATE: за още по-прецизна и бърза оценка и генериране на отчети в ARGUS.
-
Филтриращи функции базирани на координати

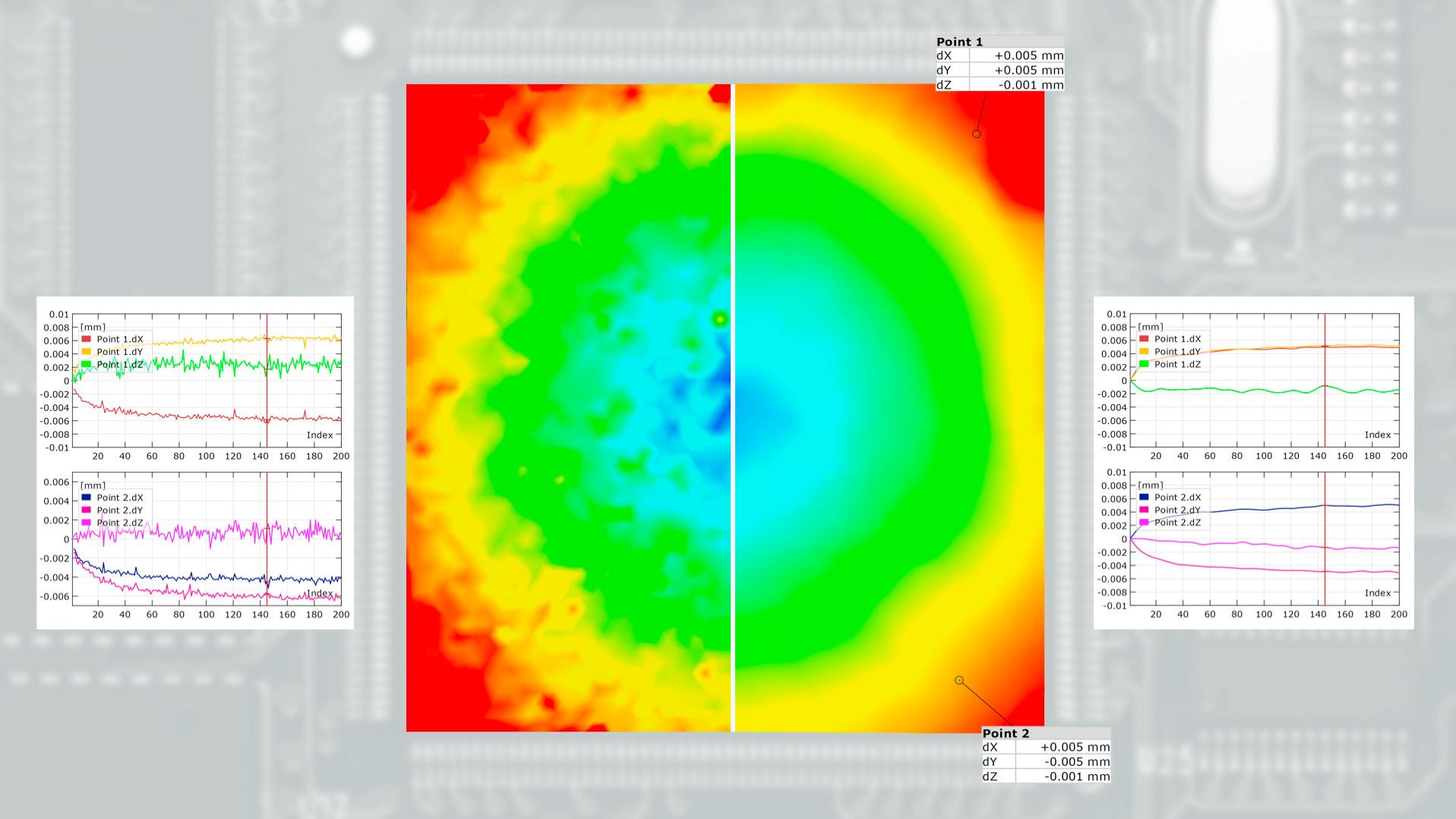

Тази функция предлага възможността за филтриране на координатите в ARAMIS проект във времето (налична за повърхност, фасетна точка и точков компонент). Това ви дава възможност да постигнете още по-висока точност в измерванията на опън и изместване и значително да редуцирате ефекта на интерференции като турбулентен въздушен поток, причинен от конвекция или ефекти на Моаре.
-

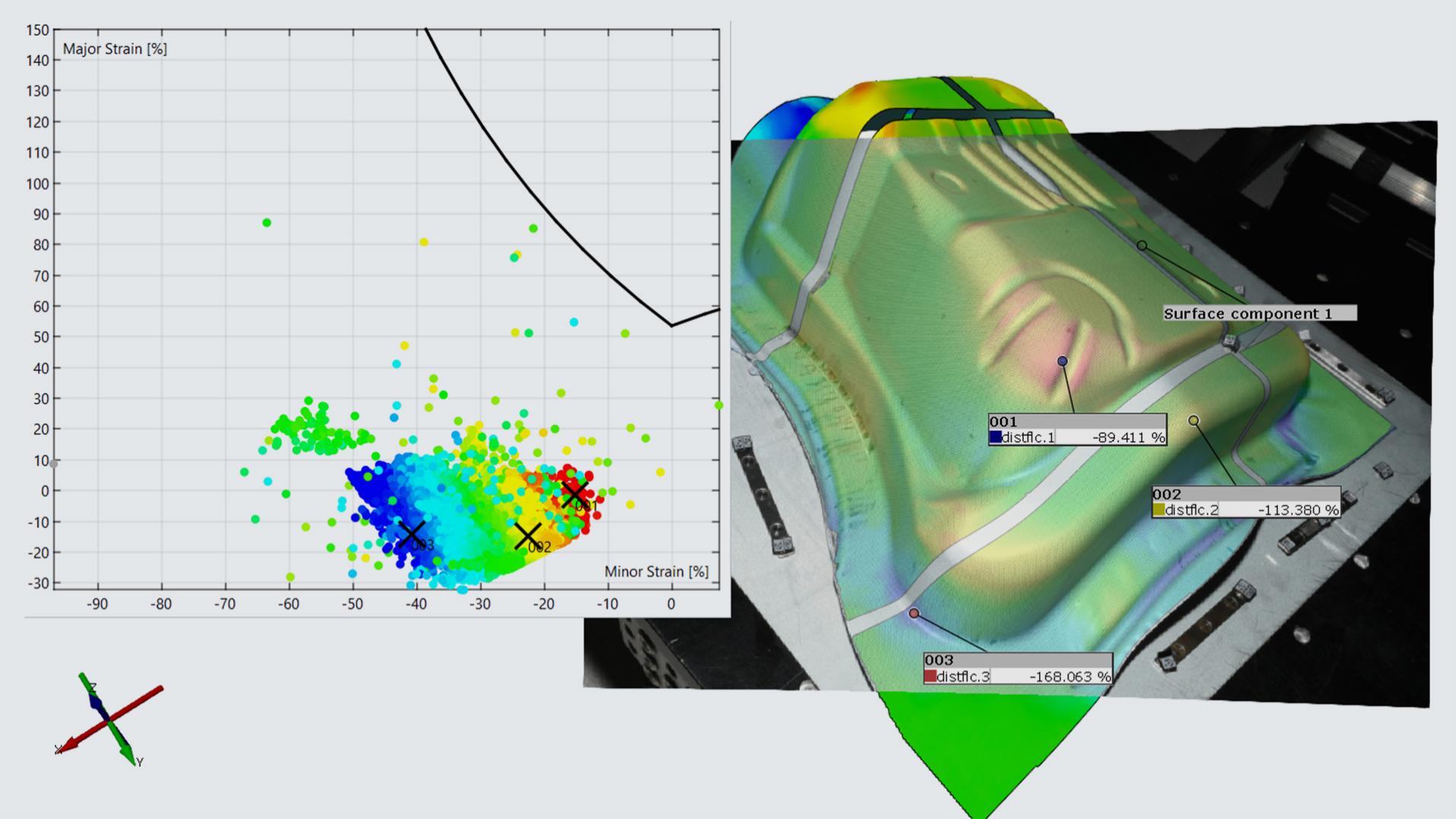

Избирател на данни в Диаграма на пределно формиране (FLD)
За контролиране на процесите на формоване на листов метал, се използва анализ на формиране. В анализа на формиране пределната крива на формиране, получена от теста на Накаджима се комбинира с измерването на състоянията на детайл от формоване на листов метал със системите ARGUS Избирателят на данни позволява бърз анализ наситуацията на формиране -
Корелация на дигитални изображения

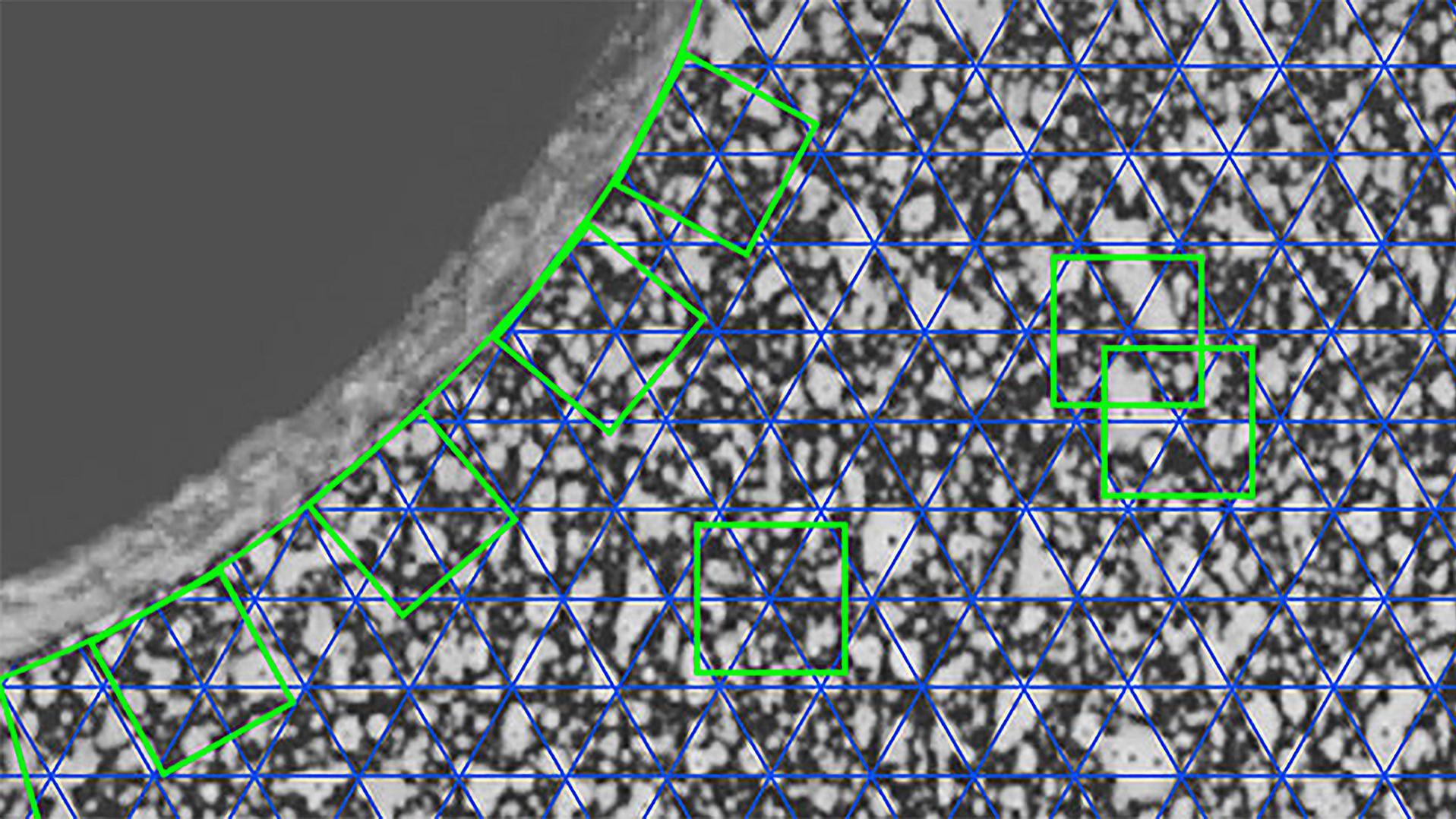

Корелация на дигитални изображения (DIC) е оптичен, безконтактен метод за измерване на 3D координати за оценката на движението и деформацията в 3D пространство и за определяне на повърхностния опън Стохастични контрастни модели се използват за измерване на 3D координати със субпикселна точност.
-
Преувеличено представяне на деформации

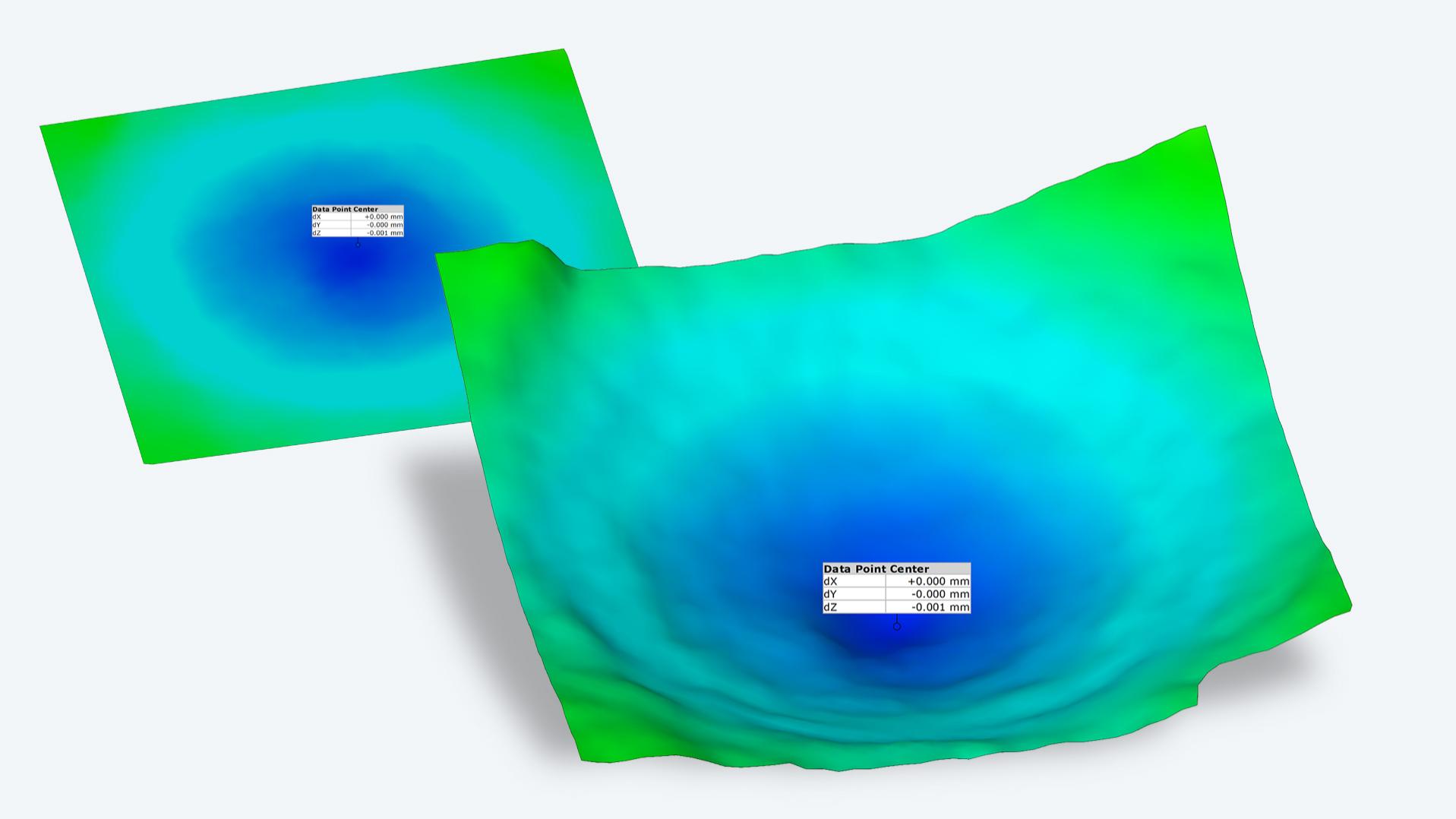

ZEISS CORRELATE може да показва деформации като издутини, вдлъбнатини, неравности и слотове прекомерно в 3D изгледа и така може да бъдат показани пластично. Скаларни стойности могат да се трансформират съответно в някакъв вид височинна карта и така да улеснят количествения анализ на 3D измервателни данни.
-

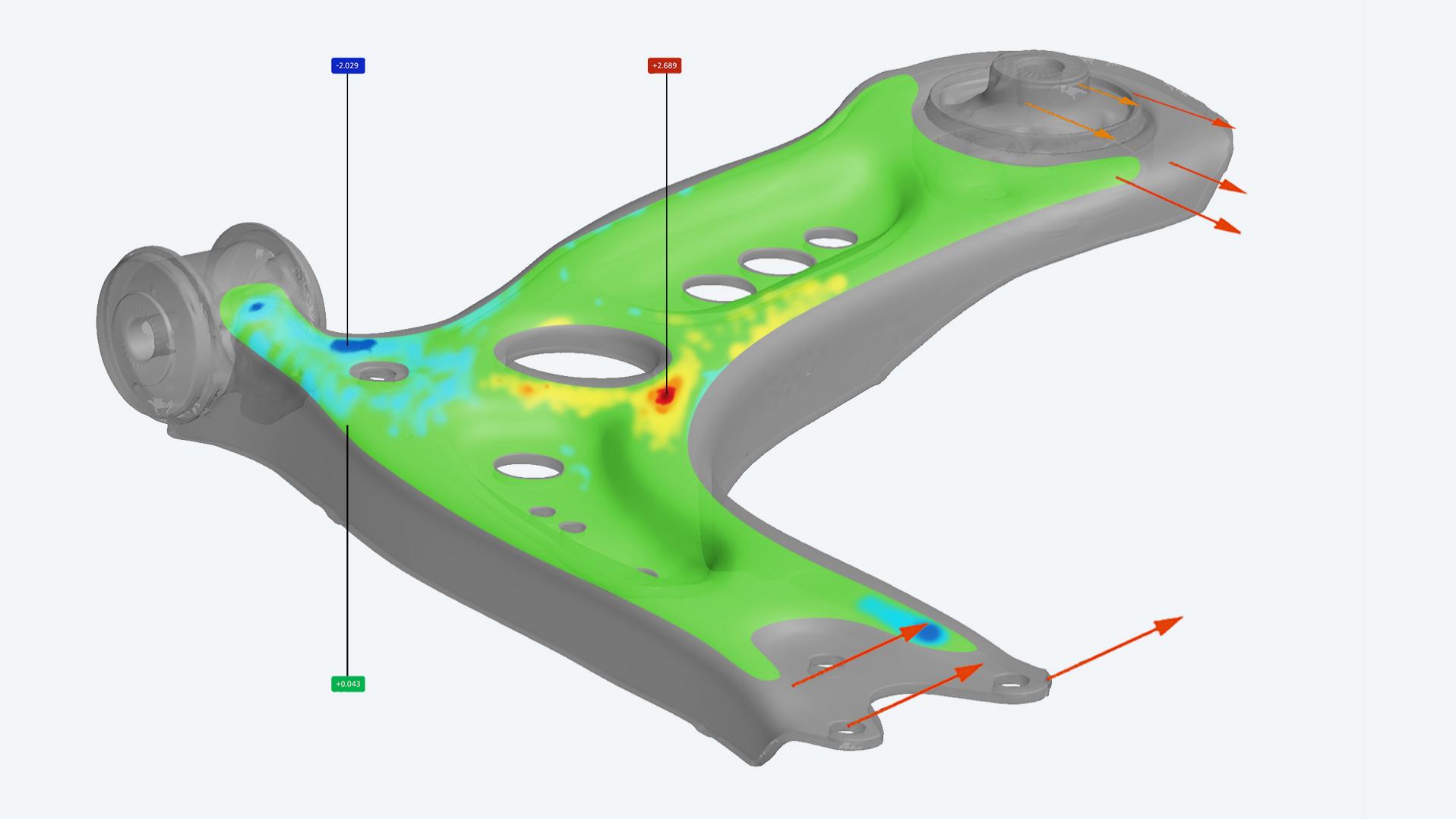

Пълно-форматна и базирана на точки оценка
Софтуерът предлага възможността за оценка на пълно-форматни и базирани на точки измервателни резултати Стохастичен контрастен модел се прилага към пробата за пълно-форматни измервателни резултати, като разпределения при опън За базирани на точки измервания се използват еталонни точки-маркери Еталонните точки-маркери по пробата се намират автоматично от софтуера и се показват измерените 3D координати Има възможност за използване на методи за пълно-форматна и базирана на точки оценка заедно, с едно измерване. За двата метода софтуерът предоставя данни като опън, 3D деформации и 3D измествания -
Импорт на измервателни данни

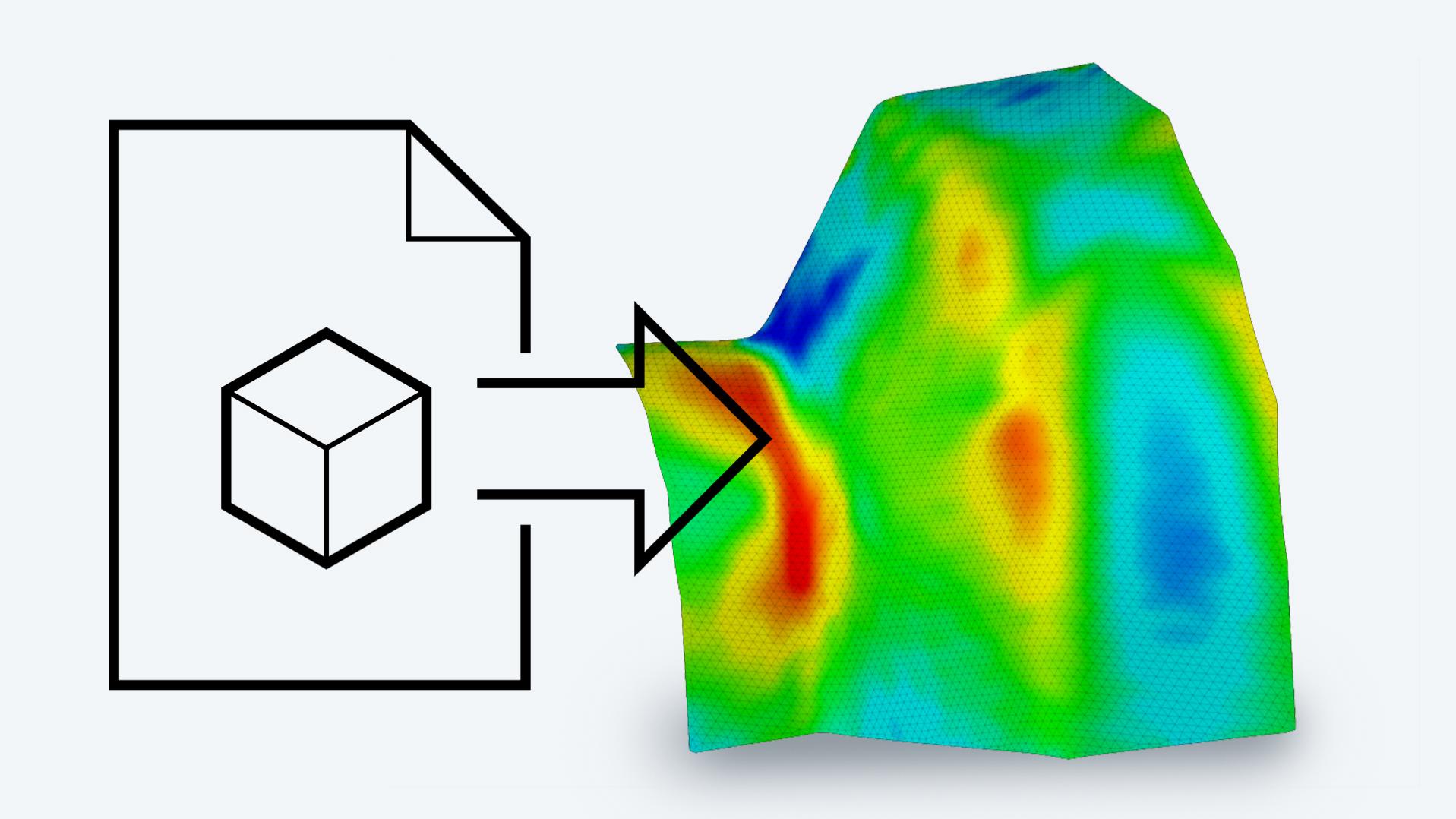

ZEISS CORRELATE има много интерфейси за импортиране на обичайни файлови формати като ASCII, STL, PSL, PL и КТ данни. С импортиране на ASCII файлове, например, могат да бъдат четени координати за създаване на 3D облаци от точки или стойности за сила на изпитателната машина също да бъдат синхронизирани с етапите на проекта.
-
Преглед на резултат на живо по време на 2D измервания
По време на изпълнявани 2D измервания с ZEISS CORRELATE, предварително дефинирани стойности на резултати като стойности за опън могат да бъдат изчислени и показани на живо. Това дава възможност за проверка на прогреса на дадено измерване и предлага директна обратна връзка към потребителя.
-
Проследяване на точки

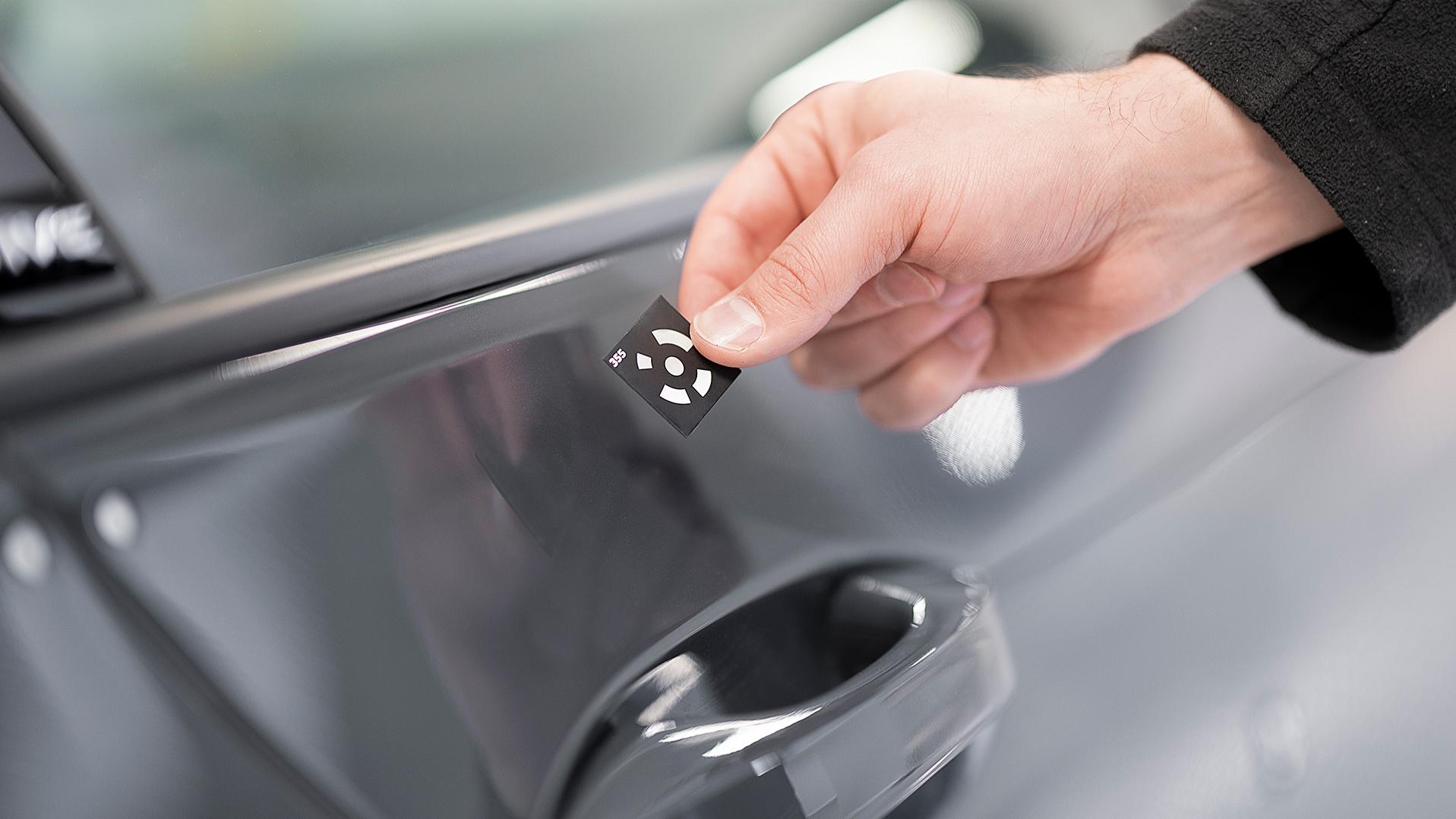

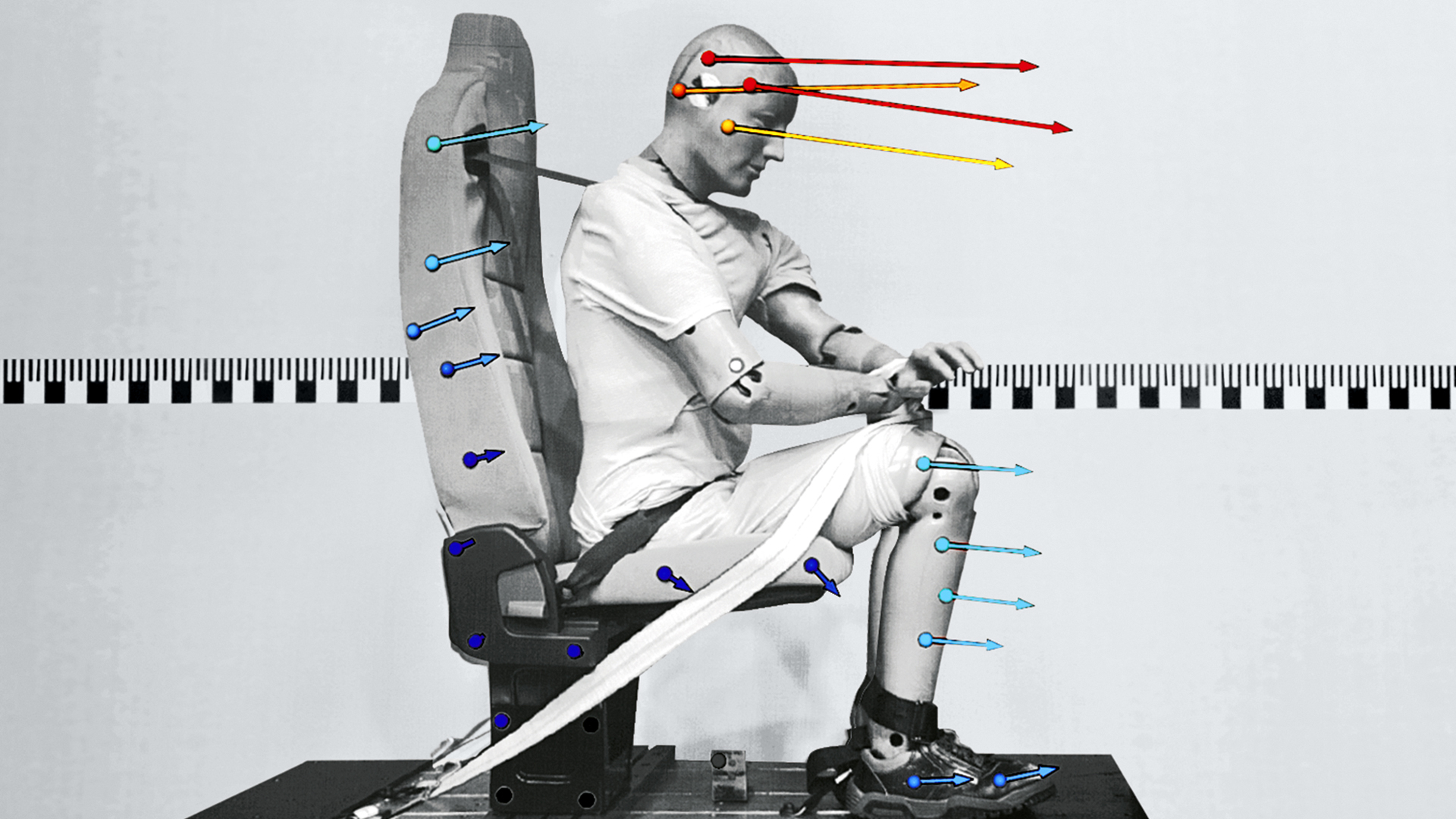

За базирано на точки измерване на 3D координати и тяхното проследяване във времето на динамично или (квази-) статични тестове, на измерваните обекти се задават ултра - леки измервателни цели. 3D координатите на всяка измервателна цел се измерват с фотограметрични методи със субпикселна точност. В едно измерване, методът за проследяване на точки може да се комбинира с метода за корелация на дигитални изображения. Групиране на няколко измервателни цели създава характеристични съзвездия, които могат да бъдат проследени от софтуера във времето. Следователно, в края на обработката на изображението, координатите, изместванията, скоростите и ускоренията за всяка измервателна цел са налични за оценка.
-
Релативен 6DoF анализ

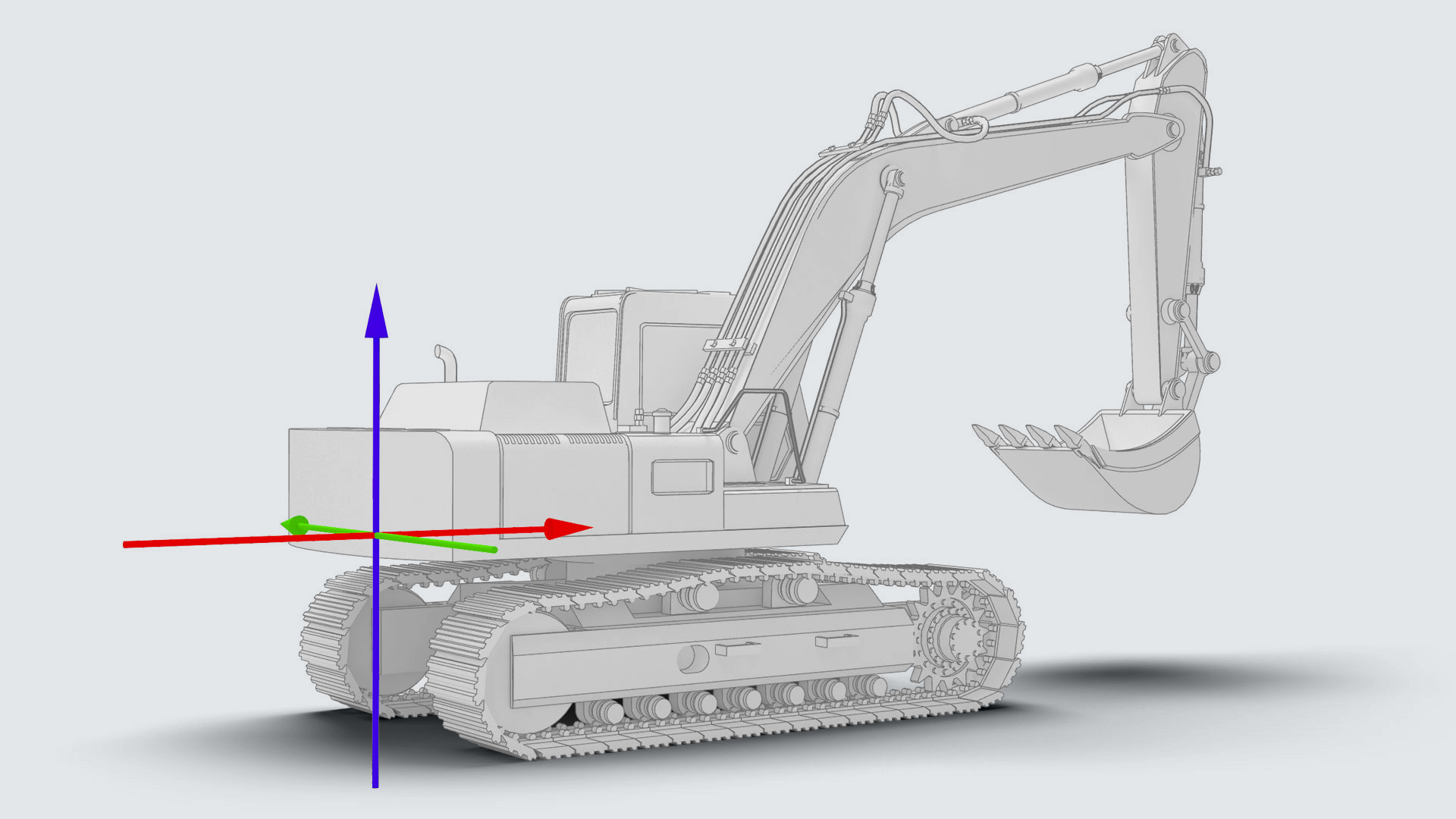

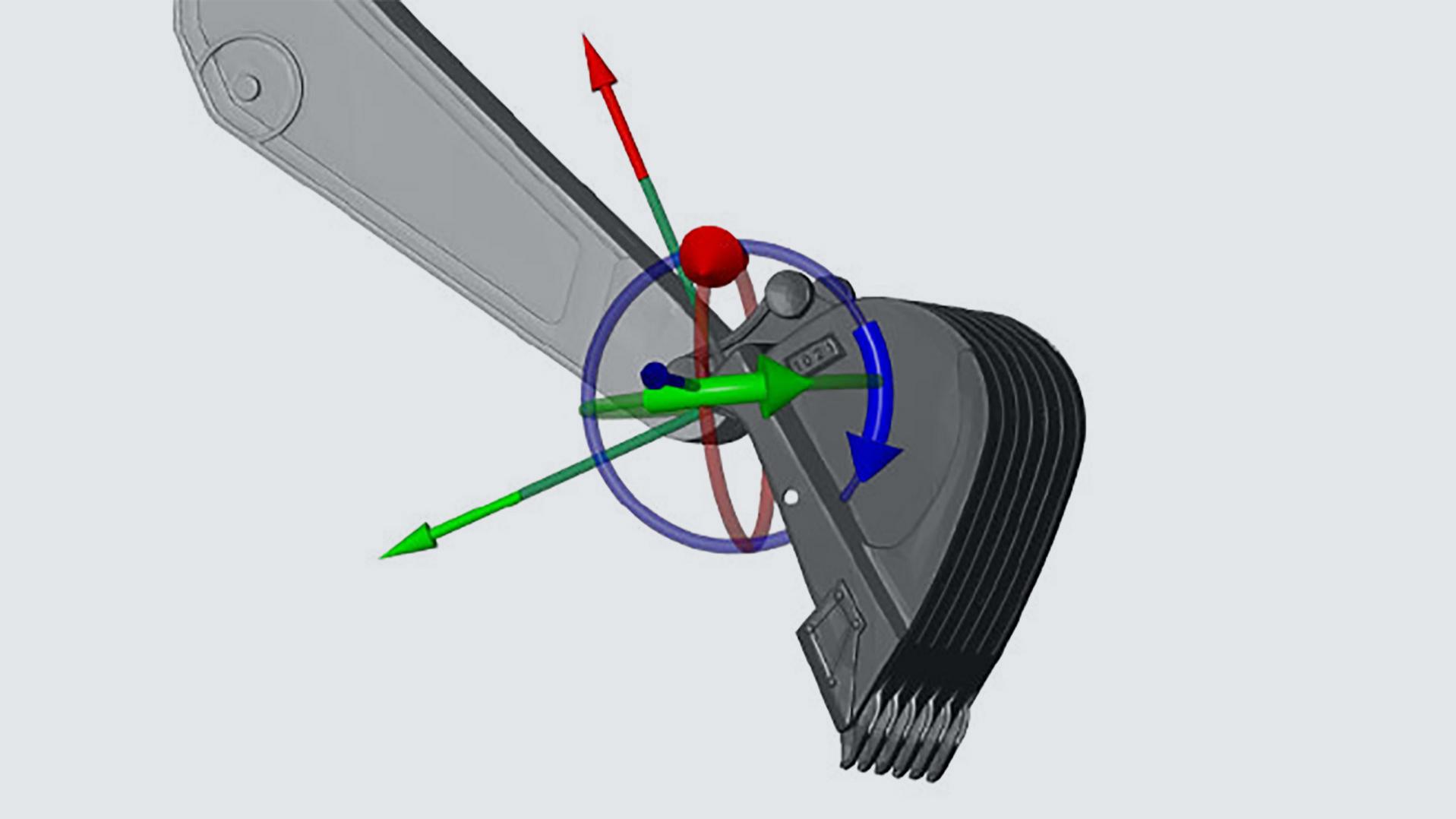

В ZEISS CORRELATE локални координатни системи могат да се дефинират и прикачат към групи точки В резултат, локалните координатни системи се движат заедно с групите точки и дават възможност за 6DoF анализи 6DoF анализът служи за определяне на постъпателните и въртеливи движения на групите точки една спрямо друга или като абсолютни движения във всички посоки в пространството.
-

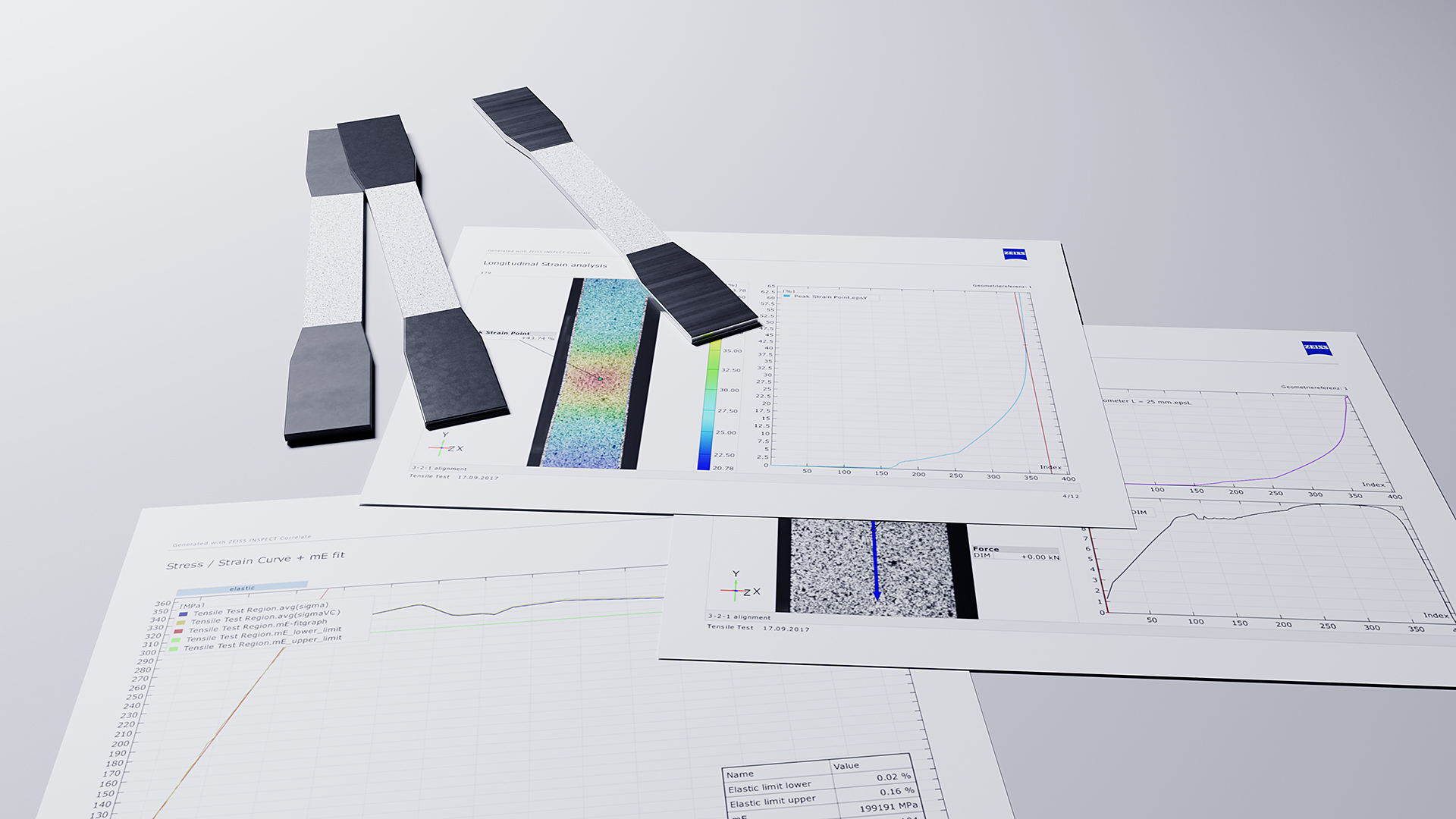

Генериране на отчети
Обмен на резултатите от теста между колеги, различни отдели и клиенти за презентации и по-нататъшно обсъждане: ZEISS CORRELATE ви подкрепя с модула за генериране на отчети, който предлага документация, готова за печат и напълно анимиран PDF експорт. За подобрена презентация на резултатите и по-добро разбиране, пълните проектни файлове могат да бъдат заменени и разглеждани в 3D потребителския интерфейс на безплатния софтуер ZEISS CORRELATE.
-
Проследяване на единични измервателни точки
ZEISS CORRELATE дава възможност за проследяване на единични измервателни точки и оценка на 3D изместване, скорост и ускорение. С тази функция сега може да прилагате една вместо три кодирани измервателни цели за да получите 3D координатна измервателна стойност и да оцените изместването, скоростта и ускорението в тази точка Това спестява място и помага в ситуации, когато измервателни цели не могат да бъдат прилагани Нещо повече, проследяването на единични измервателни точки помага за скъсяване на времето за подготовка на измерването.
-
Скорост и ускорение

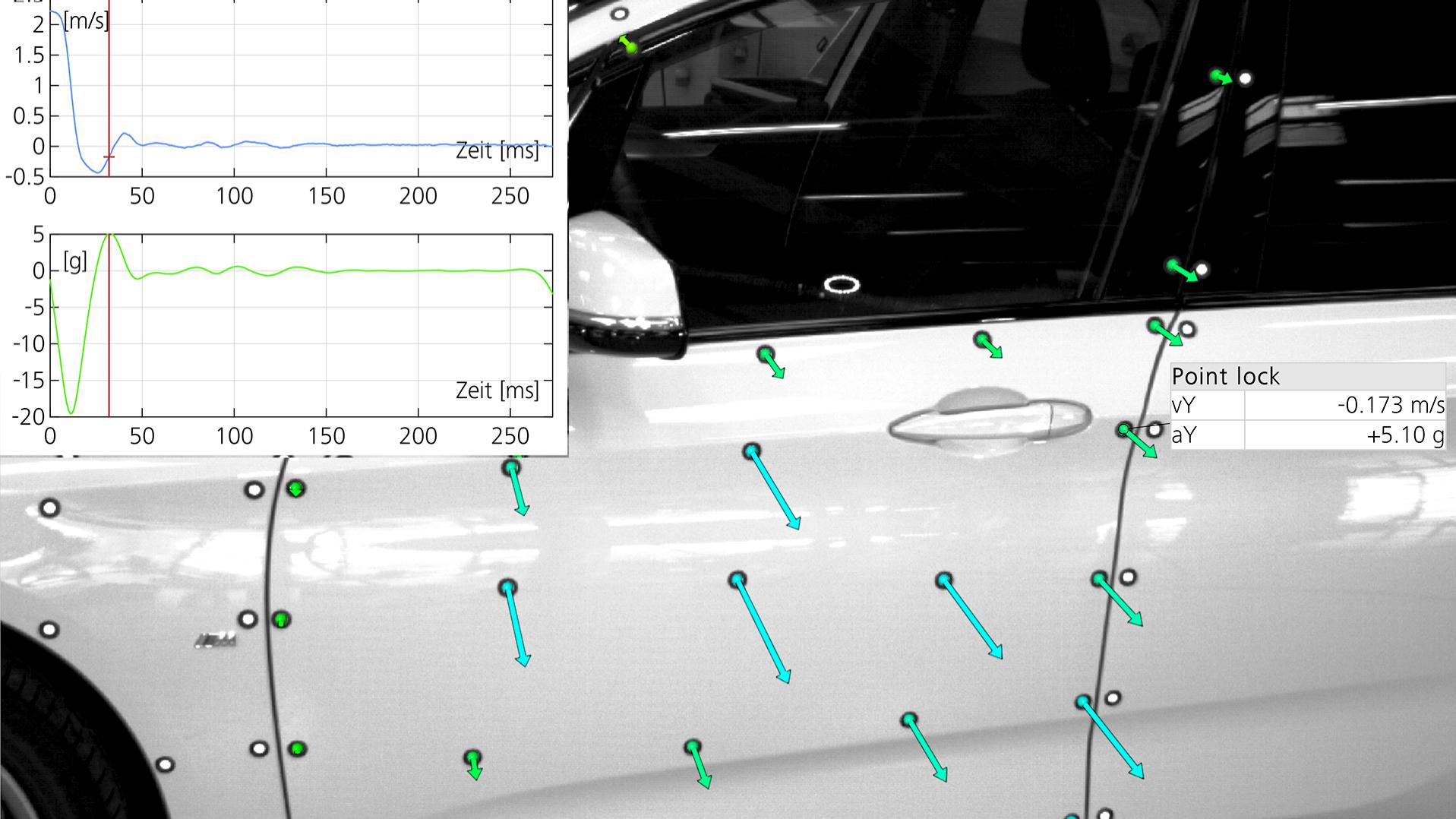

Използвайки проверки на скорост и ускорение,, ZEISS CORRELATE анализа колко бързо индивидуалните елементи се движат спрямо техните позиции в предишния и следващия етапи. Освен общото ускорение може да проверите ускорението тангенциално на крива траектория Софтуерът предлага и възможността за проверка на ускорението по кръгло трасе спрямо централната точка на кръга.
-

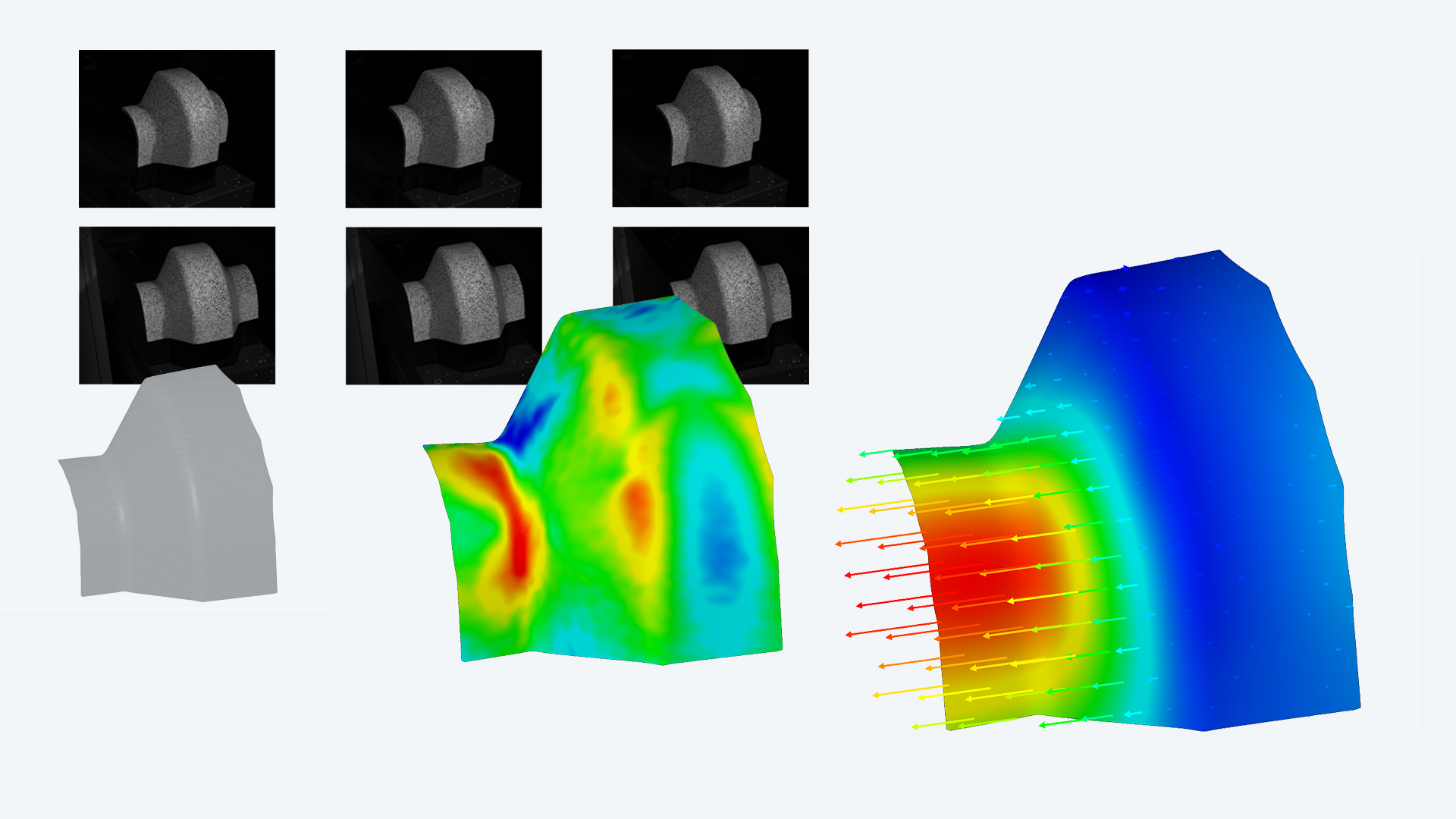

Опън, 3D изместване и 3D деформация
Софтуерът изчислява стойностите на опън като голям, малък или опън в Х-посока и Y-посока от 3D координатни измервания по цялата повърхност и при определени точки Групите точки, така наречените компоненти, могат да бъдат дефинирани от индивидуалните измервателни точки. Софтуерът може да идентифицира групите точки по време на цялото времетраене на теста. Това дава възможност за точно изчисляване на измествания, скорости и ускорения в 3D. Освен това, групите точки могат да се използват за компенсиране на движенията на твърдо тяло. По този начин е възможно анализиране на движения с група точки като фиксиран еталон в 3D пространството.
-
Траектория

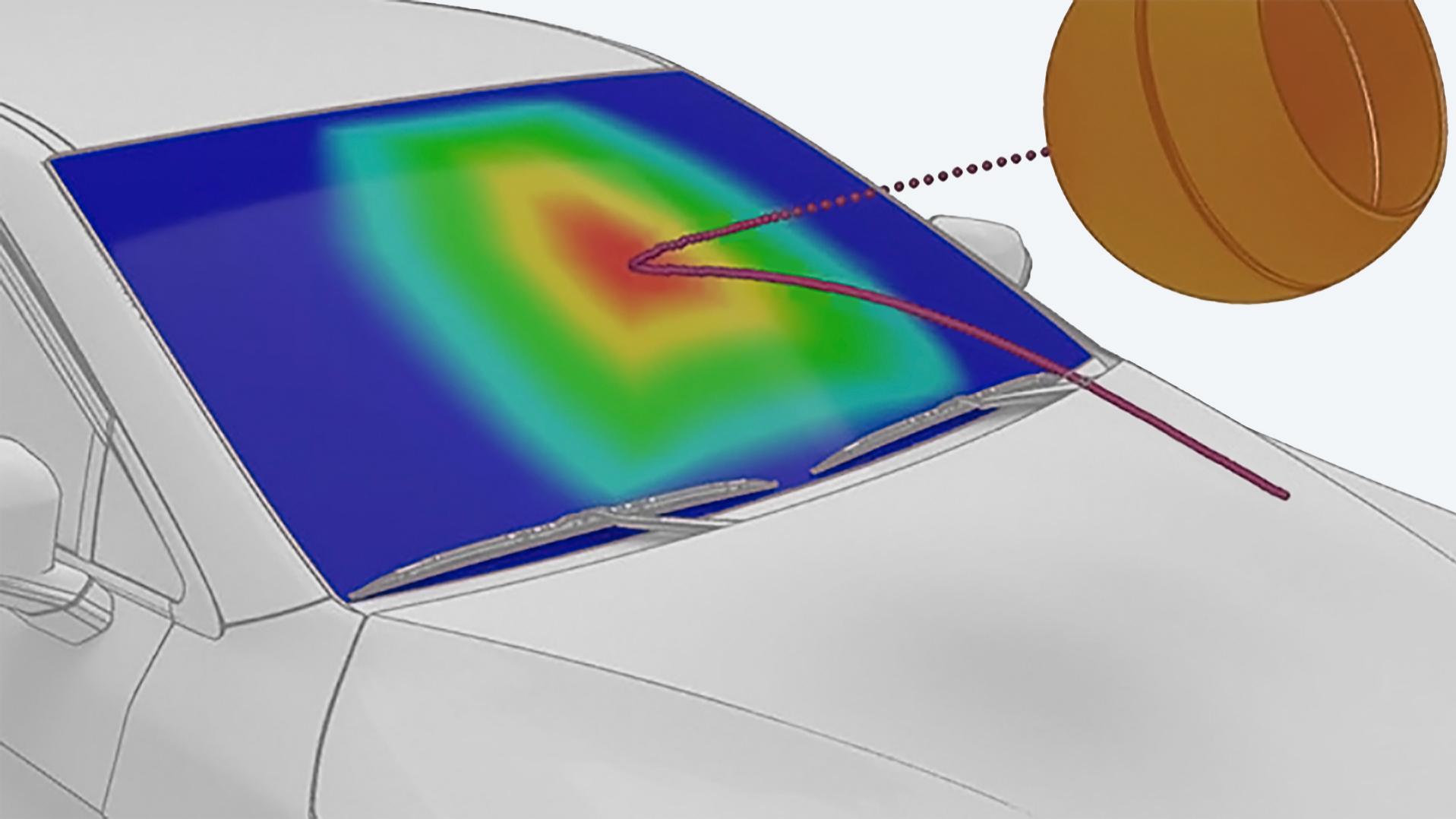

Използвайки функцията траектория можете да анализирате траектории на индивидуални точки, групи точки, локални координатни системи и конструктивни елементи. Траекторията показва локацията на избраните елементи за цялото времетраене на измерването. По този начин кривата на движение на изпитвания обект може да се анализира и визуализира. Кривата на движение също е налична в софтуера за следващите етапи на оценка, например, за конструиране на подходящи геометрии с използване на траекторията.
-

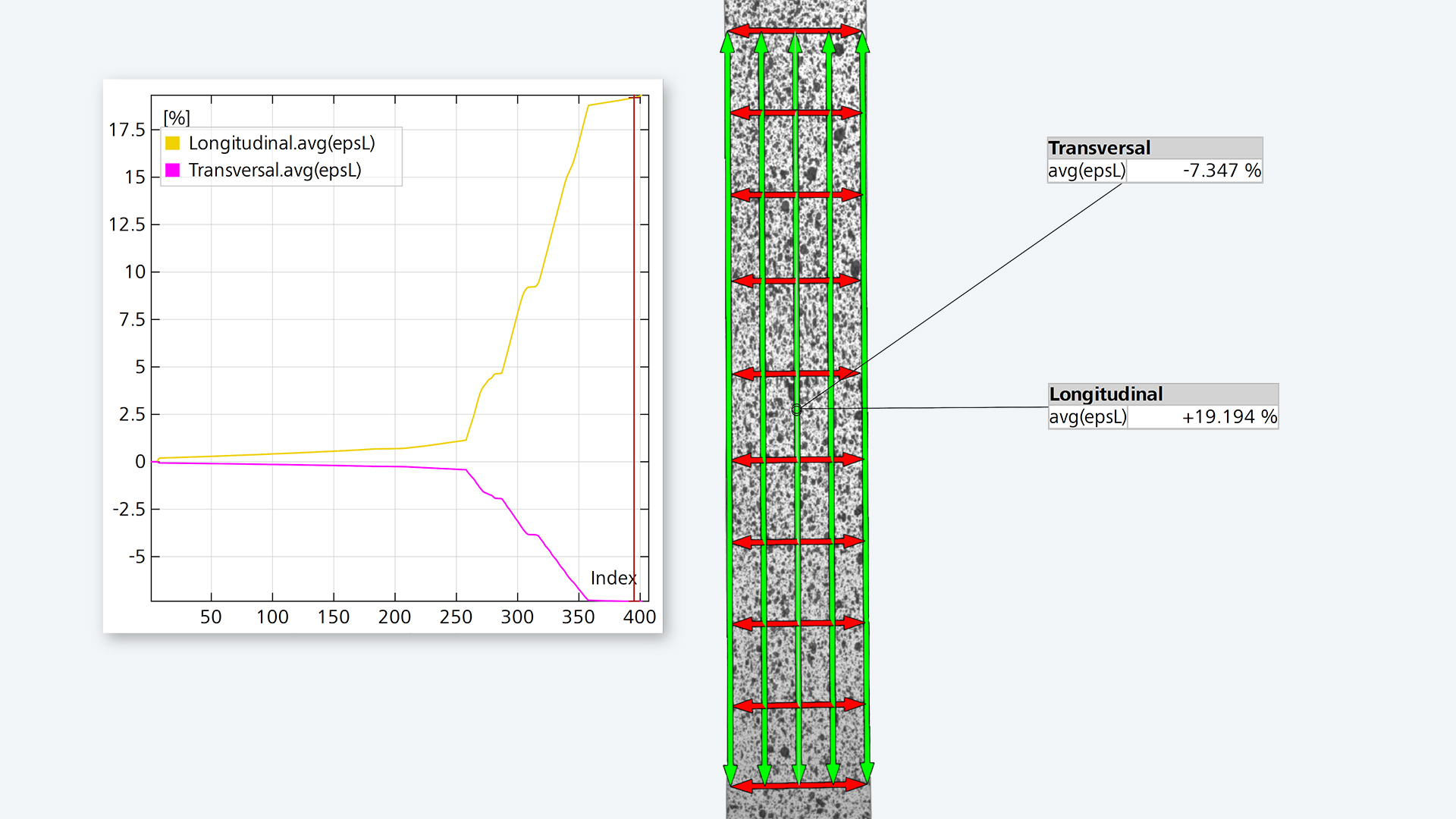

Виртуален екстензометър
Функцията позволява безконтактно измерване на променя в дължина с точно специфицирана еталонна дължина и може да се използва в 2D и 3D проекти. Промяната в дължината може да се провери с проект в две или повече посоки в пространството. Поради безконтактният оптичен измервателен принцип, измервателните резултати не са засегнати от механични влияния. В допълнение, ZEISS CORRELATE предлага възможността за дефиниране на различни виртуални екстензометри за измерване на надлъжен и напречен опън. Друго предимство е, че могат да бъдат дефинирани виртуални екстензометри с различни начални дължини и, следователно да бъдат изследвани локални и глобални ефекти на опъна едновременно.
Характеристики на пълната версия
-
Формати за CAD импорт

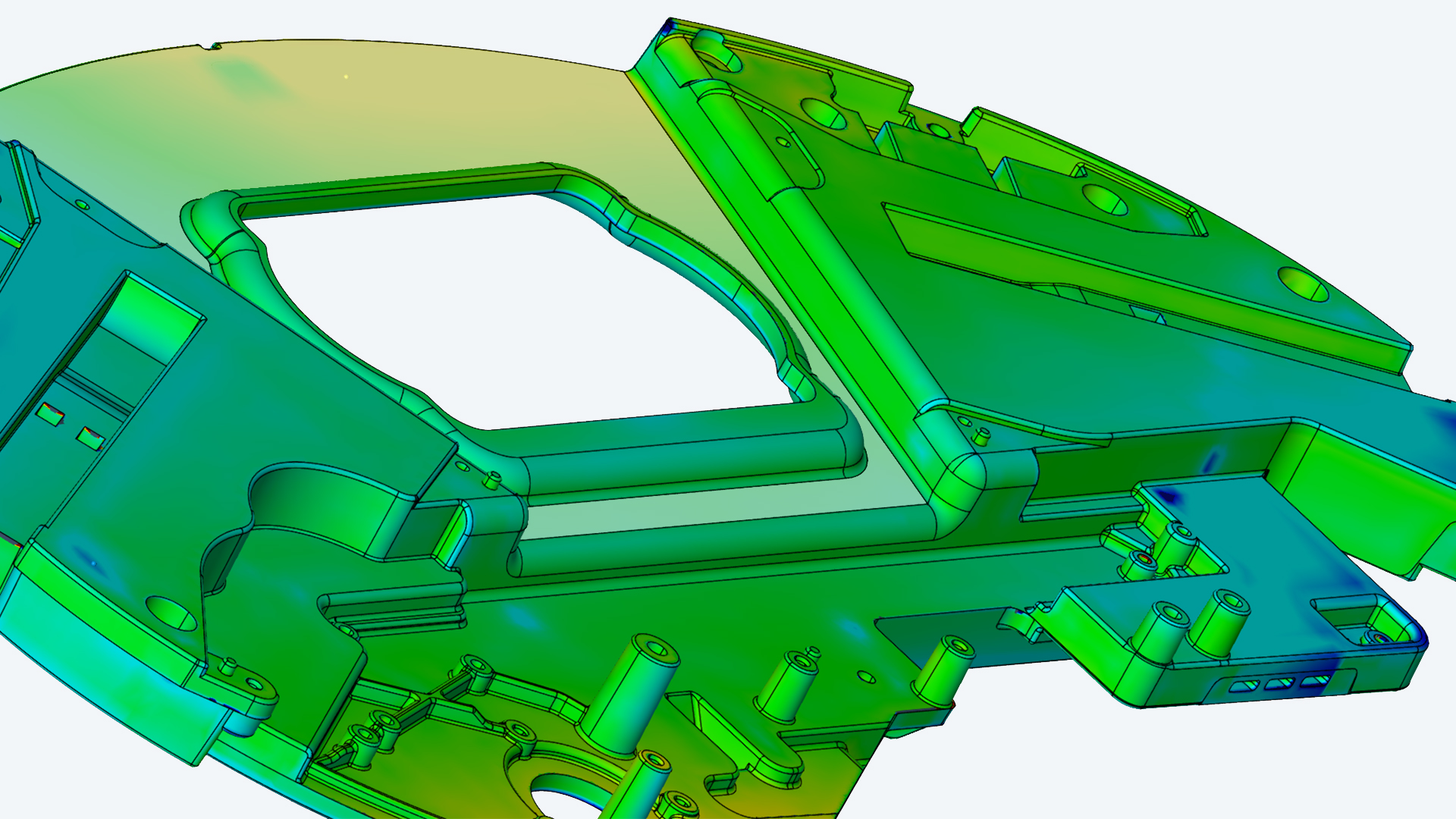

Неутрални формати като GES, JT Open и STEP, но също и нативни формати като CATIA, NX, SOLIDWORKS и Pro/E могат да бъдат импортирани в ZEISS CORRELATE с про лиценз. Само импортирайте индивидуалните файлови формати с drag & drop и софтуерът ги идентифицира и трансформира автоматично. След импорта са налични много функции за центриране на 3D измервателните данни с CAD данните за точни оценки.
-
Експорт на измервателни данни
Про лицензът на ZEISS CORRELATE има много интерфейси за експортиране на разпространени файлови формати като ASCII, CSV, XML и UFF.
-

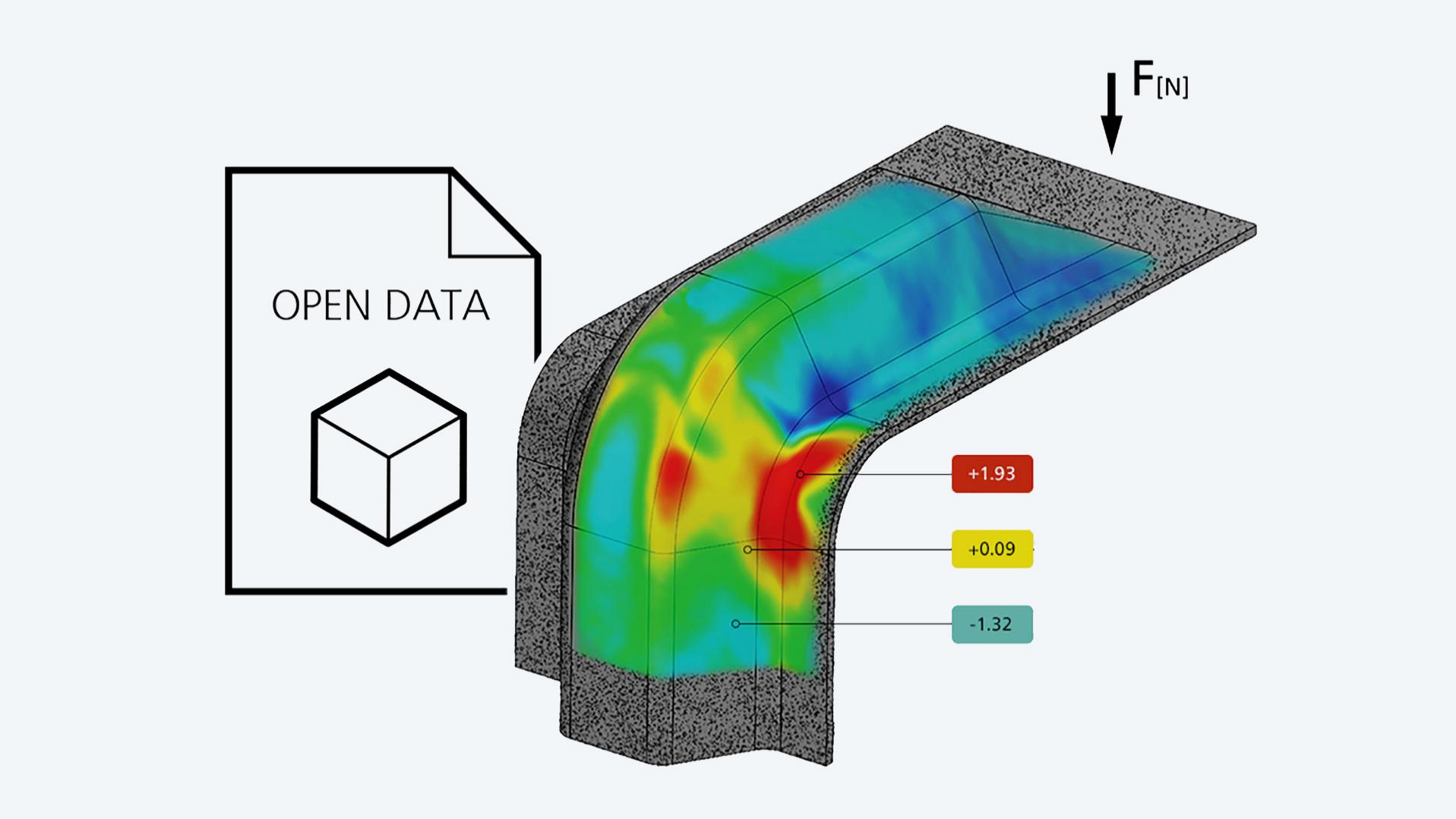

Отворена архитектура на данни

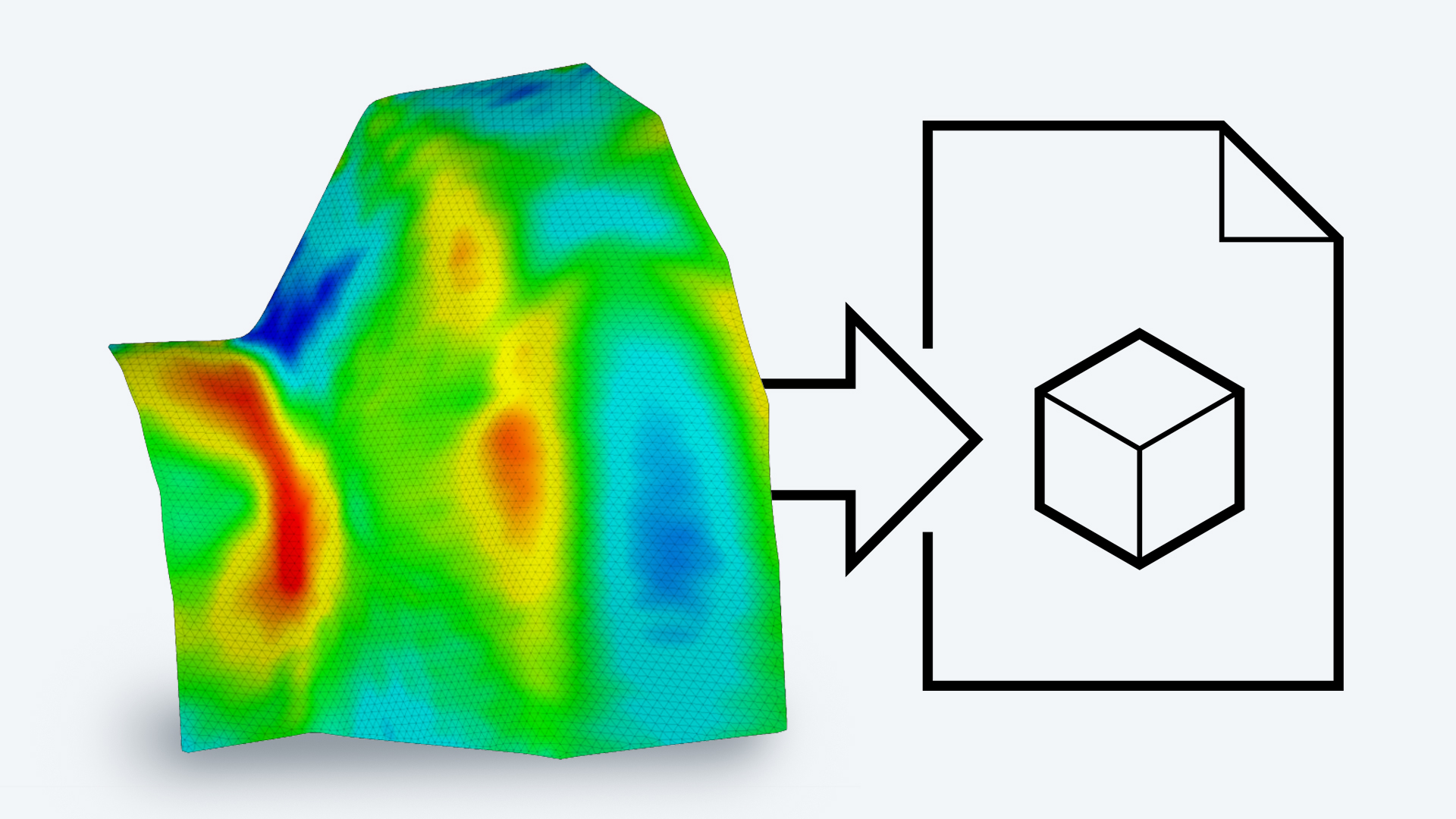

Сравнение и едновременно визуализиране на измервателни данни и обменът на данни като цяло става все по-важен в метрологията. Затова е възможно импортиране на допълнителни скаларни стойности в ZEISS CORRELATE, като данни за температура и геометрии, от програми за симулация. Измервателните данни, създадени в софтуера могат да се експортират в различни формати и да се използват, например, за анализ на вибрации в софтуер на трета страна. -
Параметрична оценка
ZEISS CORRELATE се базира на параметрична концепция В основни линии, всички функции следват тази концепция В резултат всички етапи на процеса са проследими и редактируеми. В резултат, ZEISS CORRELATE осигурява висока надеждност на измервателните резултати и отчети Не е необходимо да създавате нова оценка за друга проба от същия тип С параметричната концепция можете само да заредите нови измервателни данни във вашия проект и да получите резултатите веднага.
-
Интерфейс Python

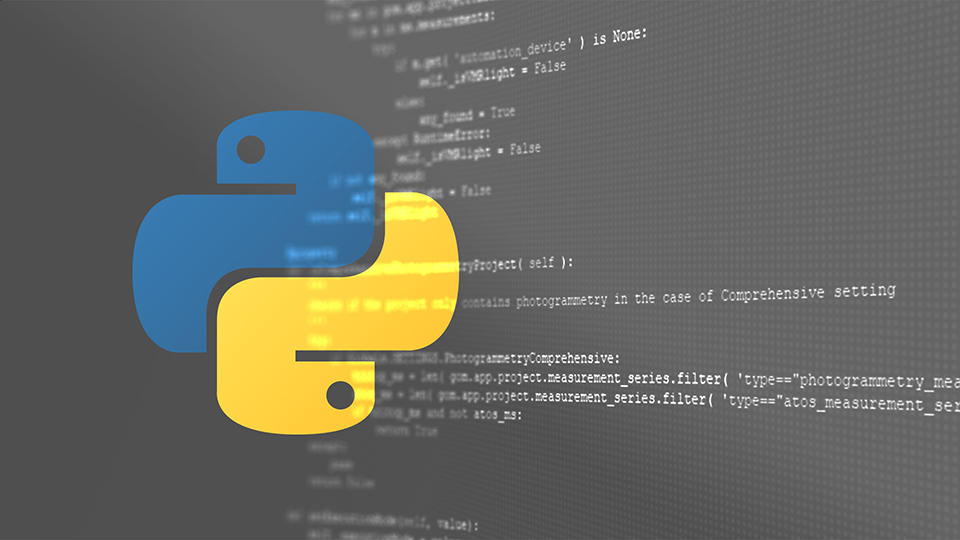

Про лицензът на ZEISS CORRELATE предлага бърз и опростен достъп до данни за сложни научни изчисления с използване на програмния език Python Безплатните библиотеки Python могат лесно да се интегрират и използват в ZEISS CORRELATE с външна Python инсталация. По този начин можете лесно да създавате изчисления както и диаграми, които например са необходими за анализ на вибрации (FFT) и тестове на опън. Освен това, ZEISS CORRELATE предлага и записвачка на команди, която записва всички изпълнени операции в софтуера. По този начин можете да изпълните запис многократно С редактиране на записания скрипт можете да го адаптирате към други задачи или да го генерализирате. -

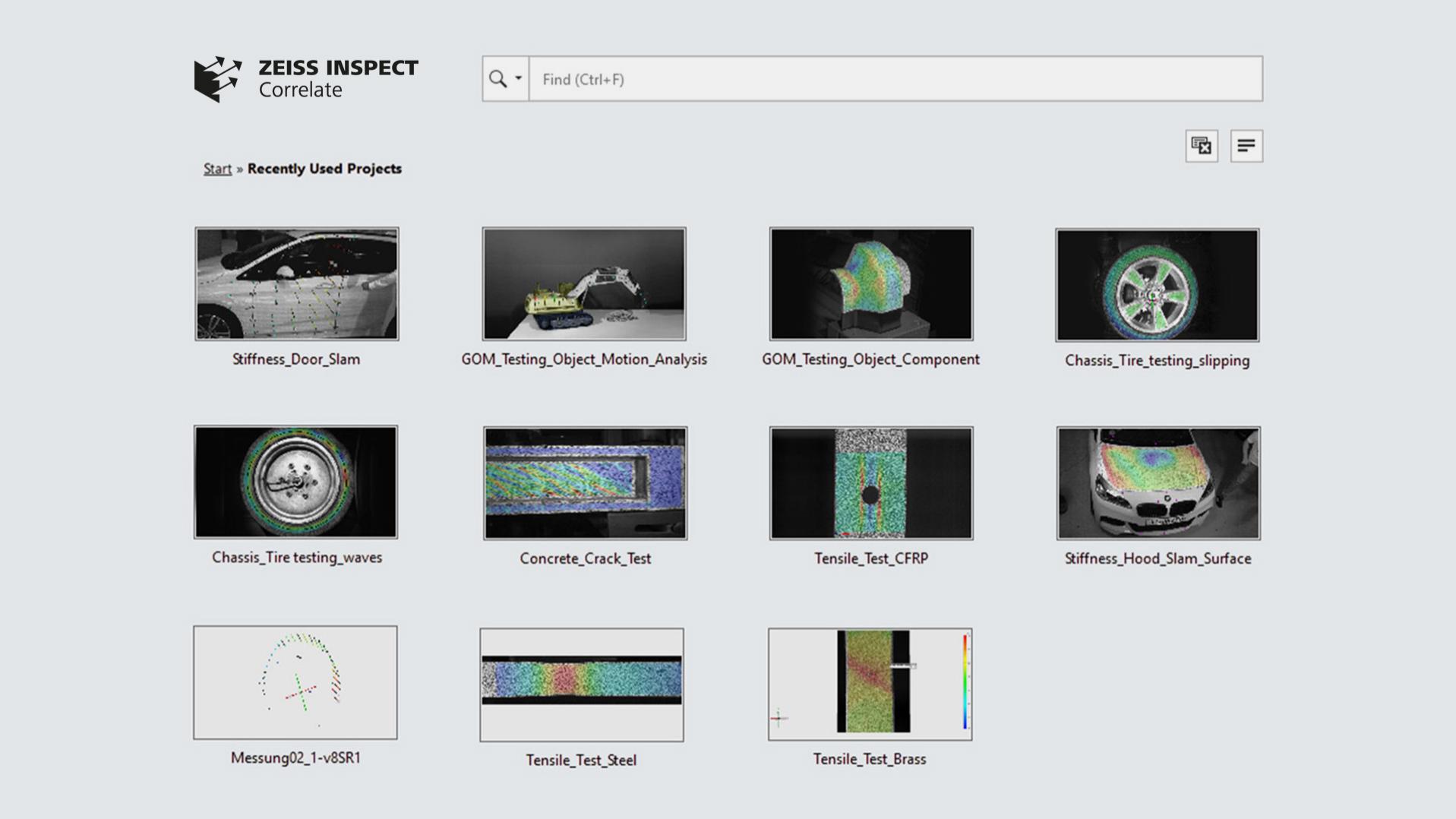

Работите по-бързо с шаблони
ZEISS CORRELATE предлага възможността за създава на проектни шаблони Тази функция ви помага да извършвате повтарящи се оценки бързо и лесно. Можете да запаметите проекта като шаблон след оценката на вашите измервателни данни Както в проектен шаблон, елементите на инспекция, ключови думи на проекта и отчети се запаметяват, не е необходимо да конфигурирате проекта отново при извършване на друга оценка от същия тип, а само трябва да кликнете върху Recalculate project – и готово!
Допълнителни приложения
-
Детекция на контури

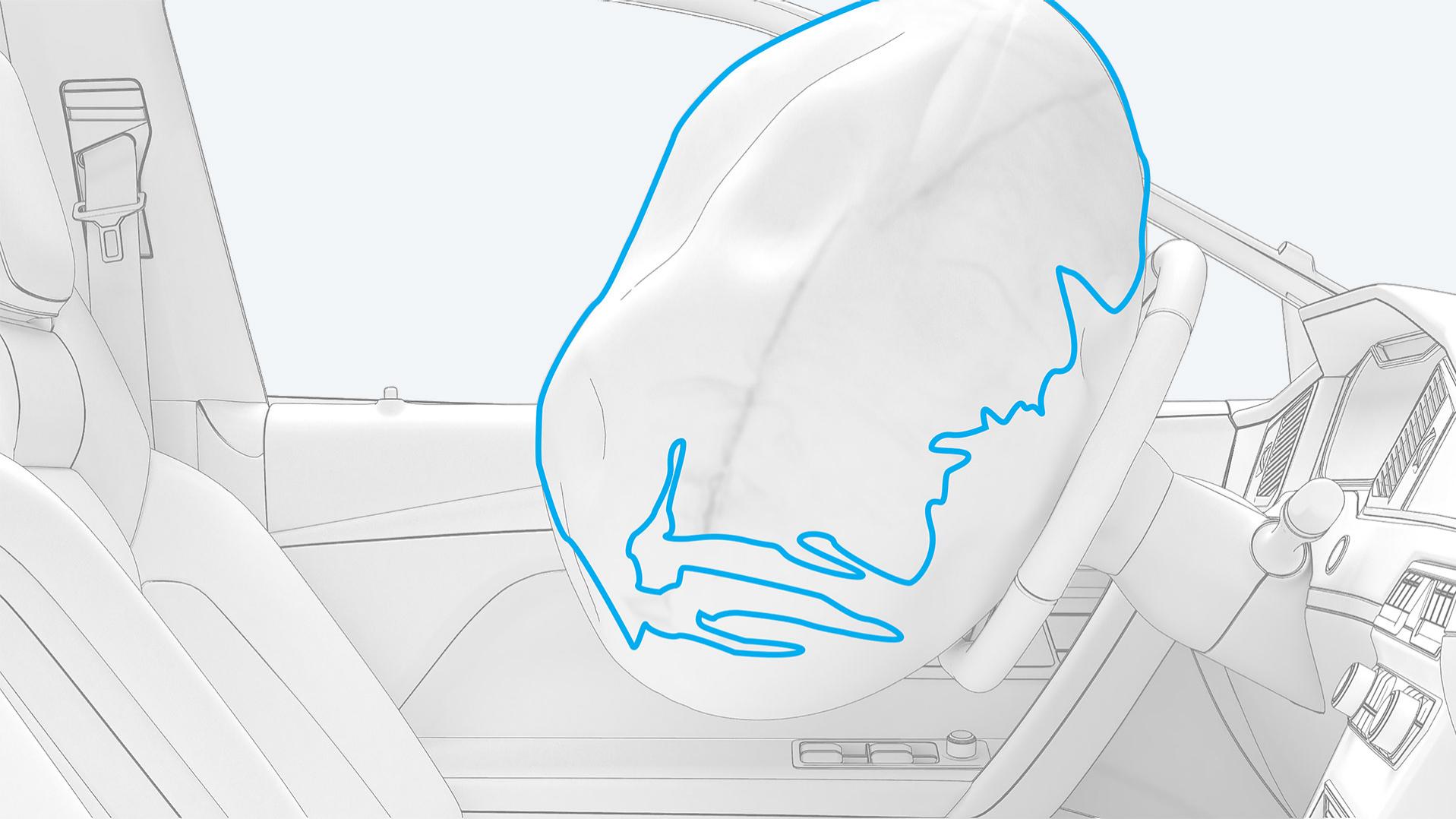

Анализ на тестове за задействане на въздушна възглавница също е възможен с ZEISS CORRELATE. Функционалността проследява контура на въздушната възглавница във високоскоростен видео запис и спомага за идентифицирана на точката на максимално отклонение в локалната координатна система на волана. Освен това, специфични точки на отклонение също могат да бъдат идентифицирани лесно в пространството и времето. На базата на контрастни методи за проследяване можете да използвате и тази функция за очертания на разширяващи се отвори и контури на деформирани предмети. -
Корелация с измервания на температура

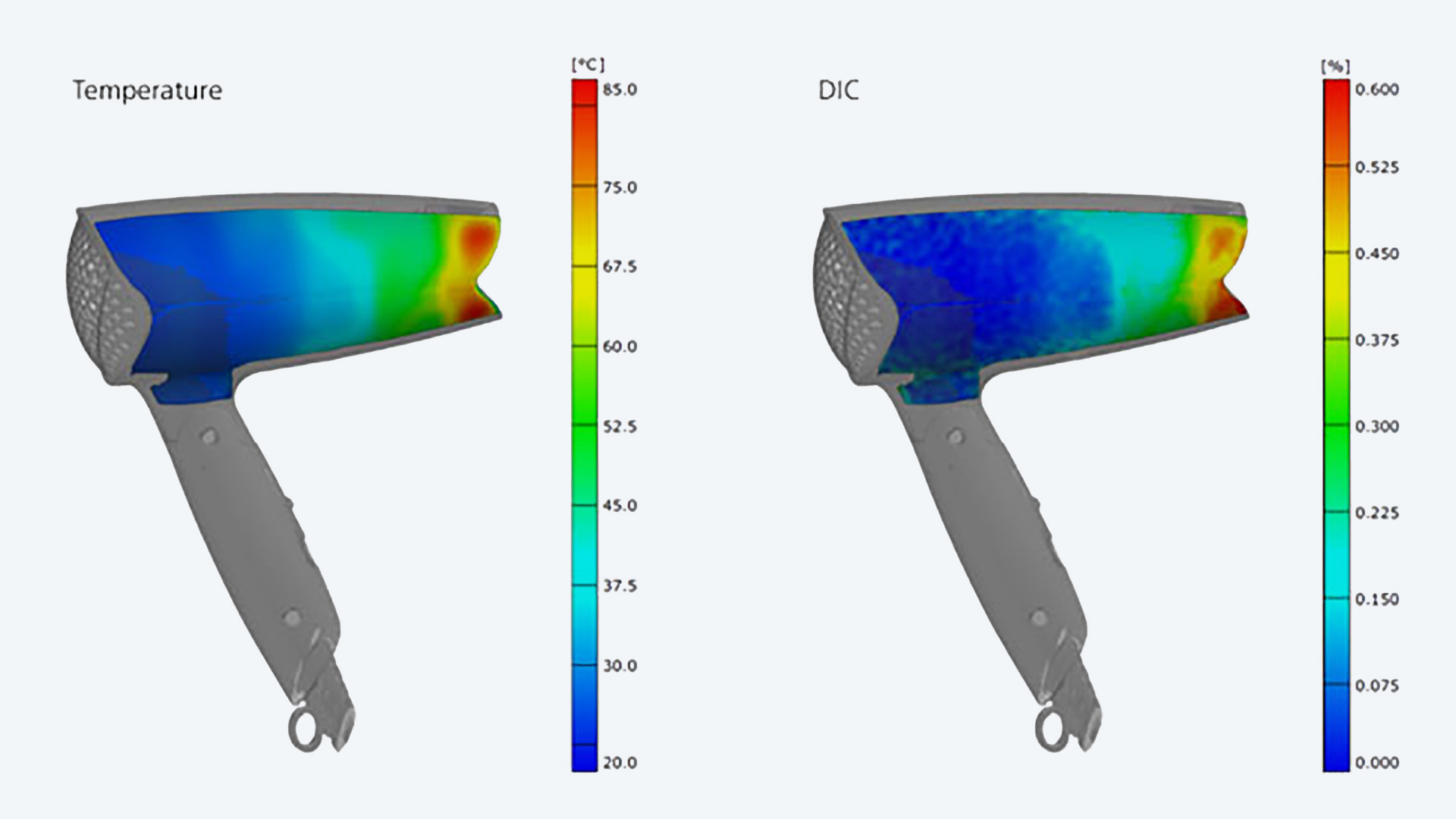

Измерени 3D данни може да бъдат комбинирани с импортирани данни за температура в ZEISS CORRELATE. Предимството на тази визуализация е лесно и бързо разбиране на корелацията на термичното и механично поведение на компонента. Можете да импортирате изображения от различни термо камери След това можете да трансформирате тези импортирани изображения в координатната система на ARAMIS с 3D данни. След това данните за температура се прочитат и картират в 3D данни на ARAMIS По този начин получавате корелацията на измервателни данни и температури за всички измервателни точки във всеки момент по време на измерването. -
Откриване на напукани връхни точки и оценка

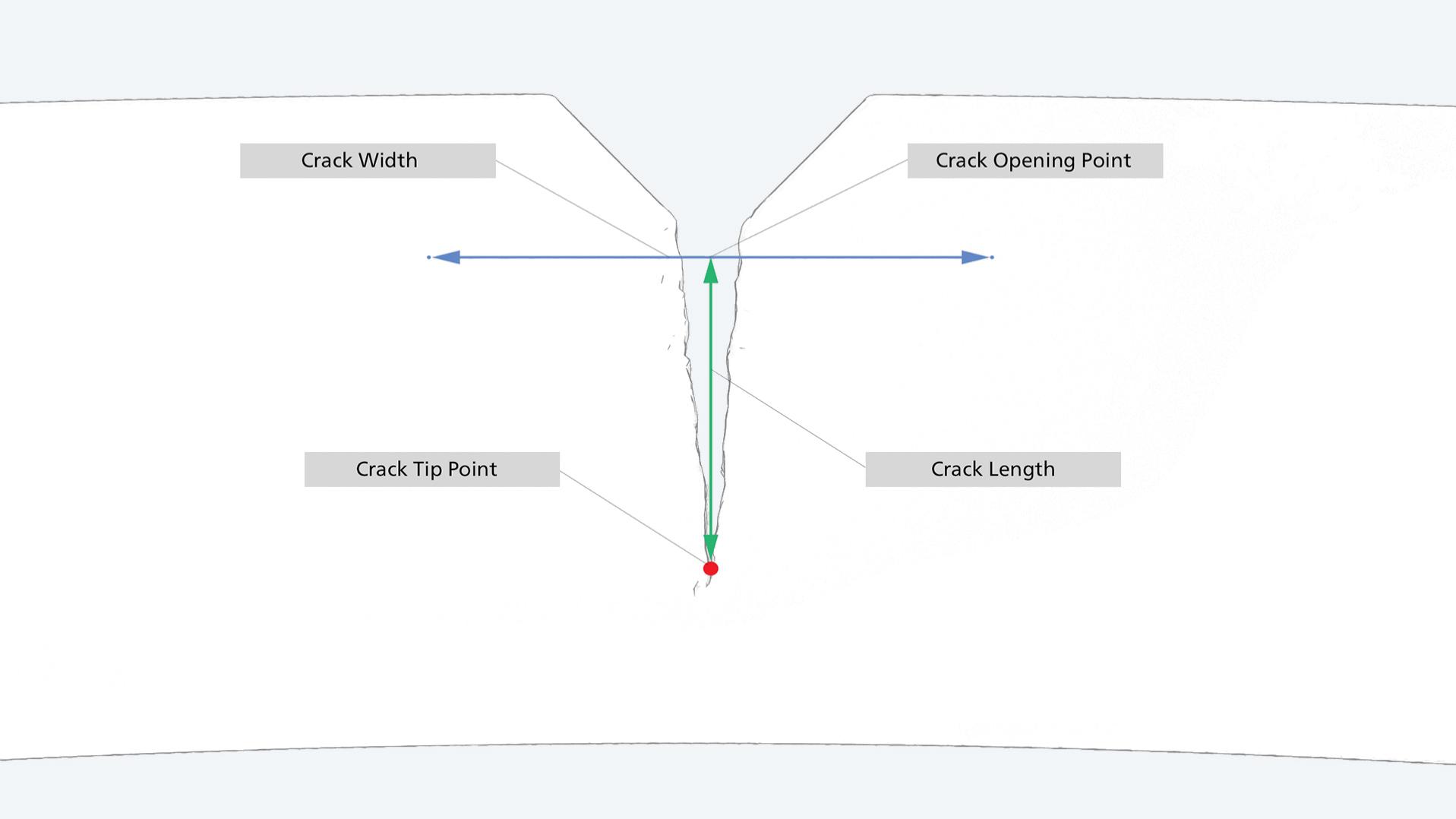

ZEISS CORRELATE дава възможност за проследяване на пукнатини по точки и оценка на траекториите им С помощта на контрастни методи позицията на пукнатините може да бъде установена в хомогенно оцветени проби. Други фактори като дължина на пукнатината, отвор и режими на напукване в 3D може също да бъдат извлечени. Функцията може да се използва за широк спектър приложения в изследванията на материали и конструкции за множество материали като метали, композитни материали и пластмаси. Анализът на разпространението на пукнатини се използва в много индустрии с високи изисквания за сигурност като авиационно-космическа, автомобилостроене и строителство.
-
Определяне на свойствата на материалите
Измервателните данни от изпитания на типични материали като тестове на Накаджима, за подуване, опън, огъване, скъсване и разширяване на отвори се оценяват в софтуера за определяне на характеристиките на материалите. С материалните характеристики се изчисляват надеждни данни като пределна крива на формиране, опън на скъсване, n-стойност, r-стойност, съотношение на Поасон, модул на Юнг (модул на еластичност) крива стрес - опън и намаляване на дебелината на материала. Те се използват като входни параметри за симулацията и дават възможност за по-прецизен модел на материала и по-точно прогнозиране на поведението на материала. -
Числово валидиране на симулация

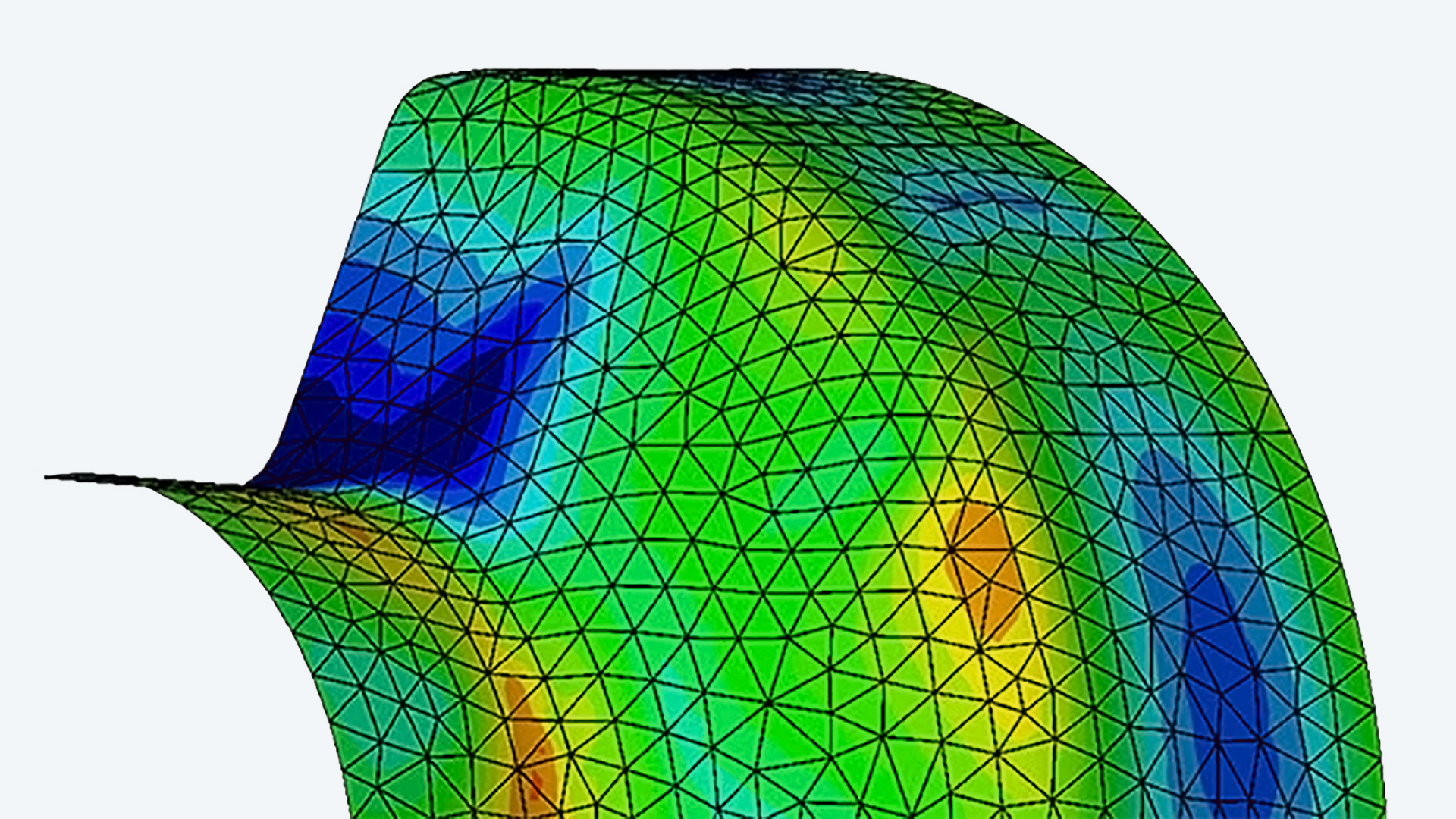

Скаларни стойности и геометрии, например, от програми за симулация като ABAQUS, LS-DYNA, ANSYS, PAM-STAMP и AutoForm, могат да бъдат импортирани за директно сравнение с 3D измервателни данни. 3D измервателните данни могат да бъдат трансформирани в координатната система на симулационния модел чрез различни функции за центриране. Така геометрията на симулационния модел може да се сравни с измерената 3D повърхност като първа стъпка. Следващи анализи като директно сравнение на измествания, деформации и опън могат да се извършват на всеки етап. -
Анализ на вибрации
Софтуерът може да визуализира вида вибрация за първо и бързо интерпретиране на измерените данни за изместване. Анализ показва изместването на всички измервателни точки пълно--форматно или базирано на точки във всички три пространствени посоки; Допълнително, обвивките на честотната реакция на всички точки и съответния тип вибрация се визуализират триизмерно. За допълнителен анализ на вибрациите 3D координатите и стойностите на изместване могат да бъдат експортирани в универсален файлов формат (UFF). Този формат се поддържа от повечето приложения за анализ на вибрации.
