Леене

Леене

Осигуряване на качеството в леярските процеси

3D метрология за пясъчно, под налягане и инвестиционно леене.

Измервателните системи се използват в процесите на пясъчно, под налягане и инвестиционно леене. За гарантиране на постоянно качество от валидиране със симулация през ускорено изпробване на инструмента и инспекция на първия артикул до производствен контрол и ЦПУ машинна обработка. ZEISS системите дават възможност за планиране на инспекции на база проектни данни При изработката на модели и матрици, са възможни целева корекция на инструменти и модел и инспекция на напасването на двете части на матрицата, сърцевини и плъзгачи. По време на пробите, отлетите детайли се проверяват за форма и размер: геометрия на детайла, дебелина на материала, свиване и деформация. Всички измервателни и инспекционни процеси са автоматизирани за производствен контрол на качеството

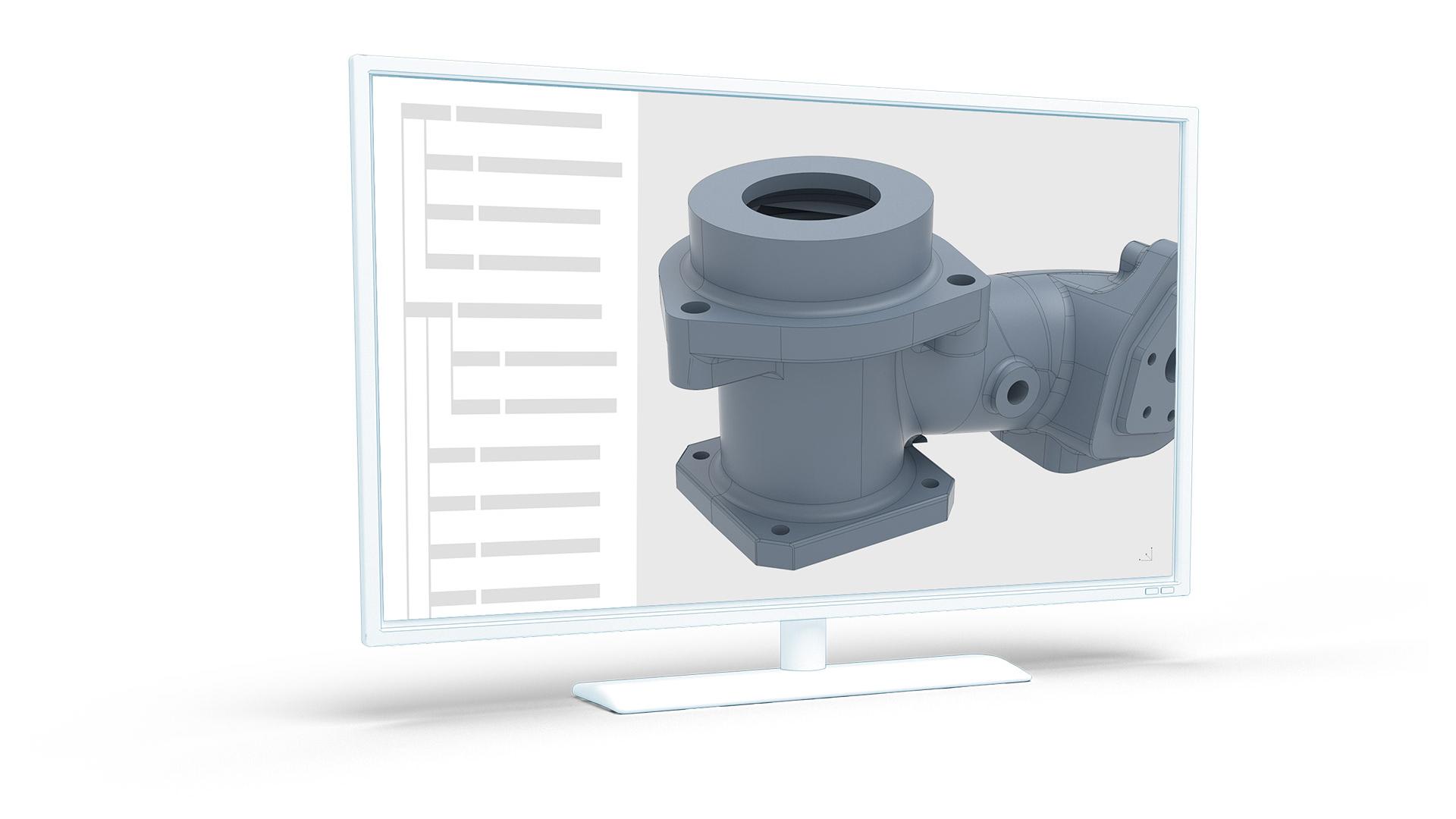

Дизайн на детайли (CAD/PMI)

Дизайн на детайли (CAD/PMI)

Ако CAD моделът на един детайл притежава инспекционни характеристики още по време на проектирането, планирането на 3D измервания и инспекция може да се извърши в процес без чертежи директно на набора от PMI данни. Освен това, пълно-форматната геометрия, получена от безконтактната система ATOS дава възможност за повторно въвеждане и адаптиране на геометриите на компонента и инструмента в съществуващите CAD данни, ако е необходима корекция на инструмент (иновативно CAD моделиране). Получените 3D измервателни данни служат и за създаване на проектни данни в областта на обратния инженеринг.

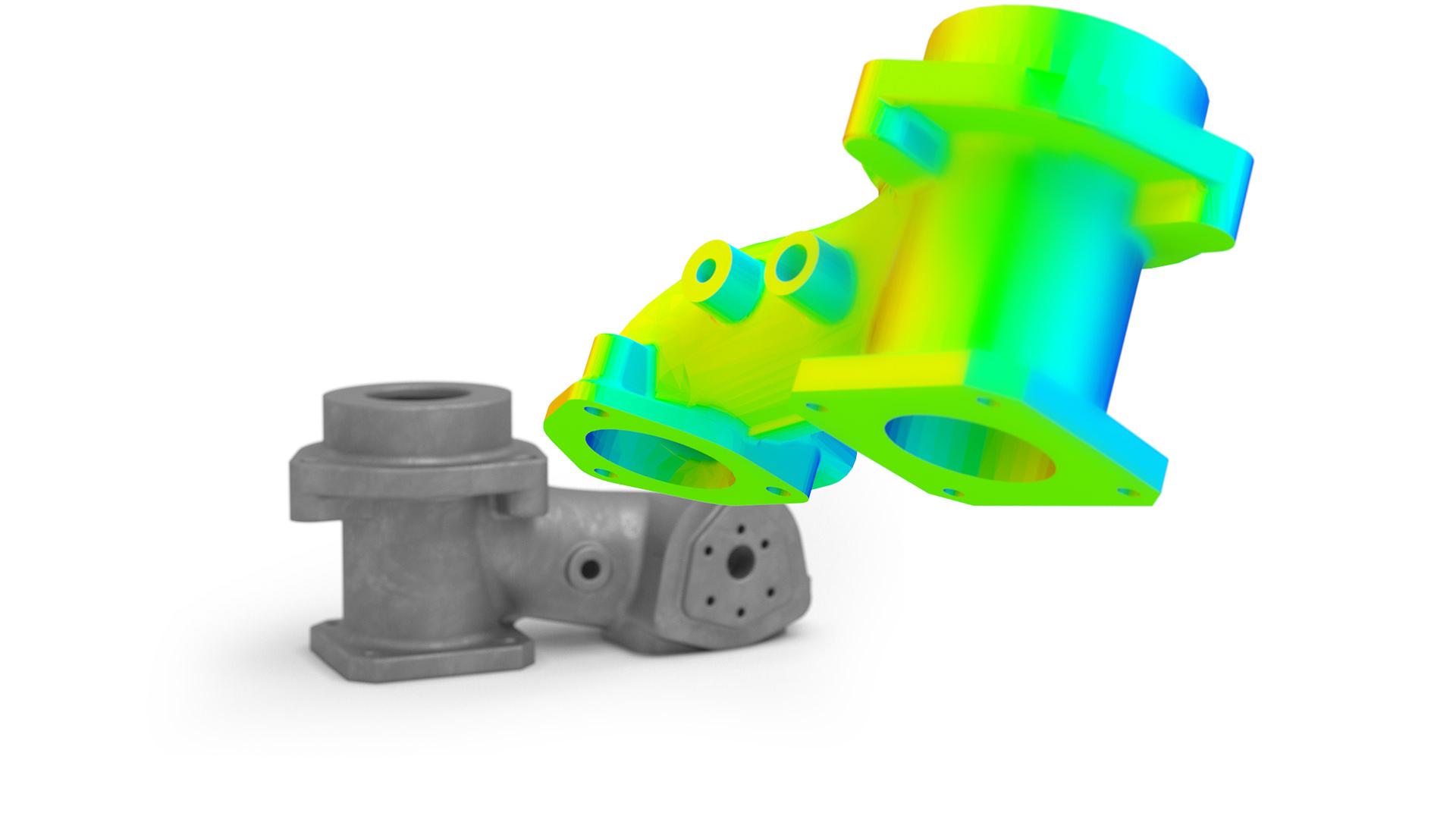

Симулация и валидиране.( CAE)

Симулация и валидиране.( CAE)

Симулациите служат за изчисляване и визуализиране на запълването на леярската матрица, леяковия канал, налягането на задържане, контрол на температурата и времето за пълнене на отлетия детайл. Целта е предотвратяване на грешки и оптимизиране използването на материали, времето на цикъла и големината на машината чрез прогнозиране на параметри на процеса и поведението на материала с помощта на системата ARAMIS по време на изпитването на материалите. Реалната геометрия на компонента може да бъде измерена със системата ATOS и числено да се сравни със симулираните данни с цел оптимизиране и валидиране на симулационния модел.

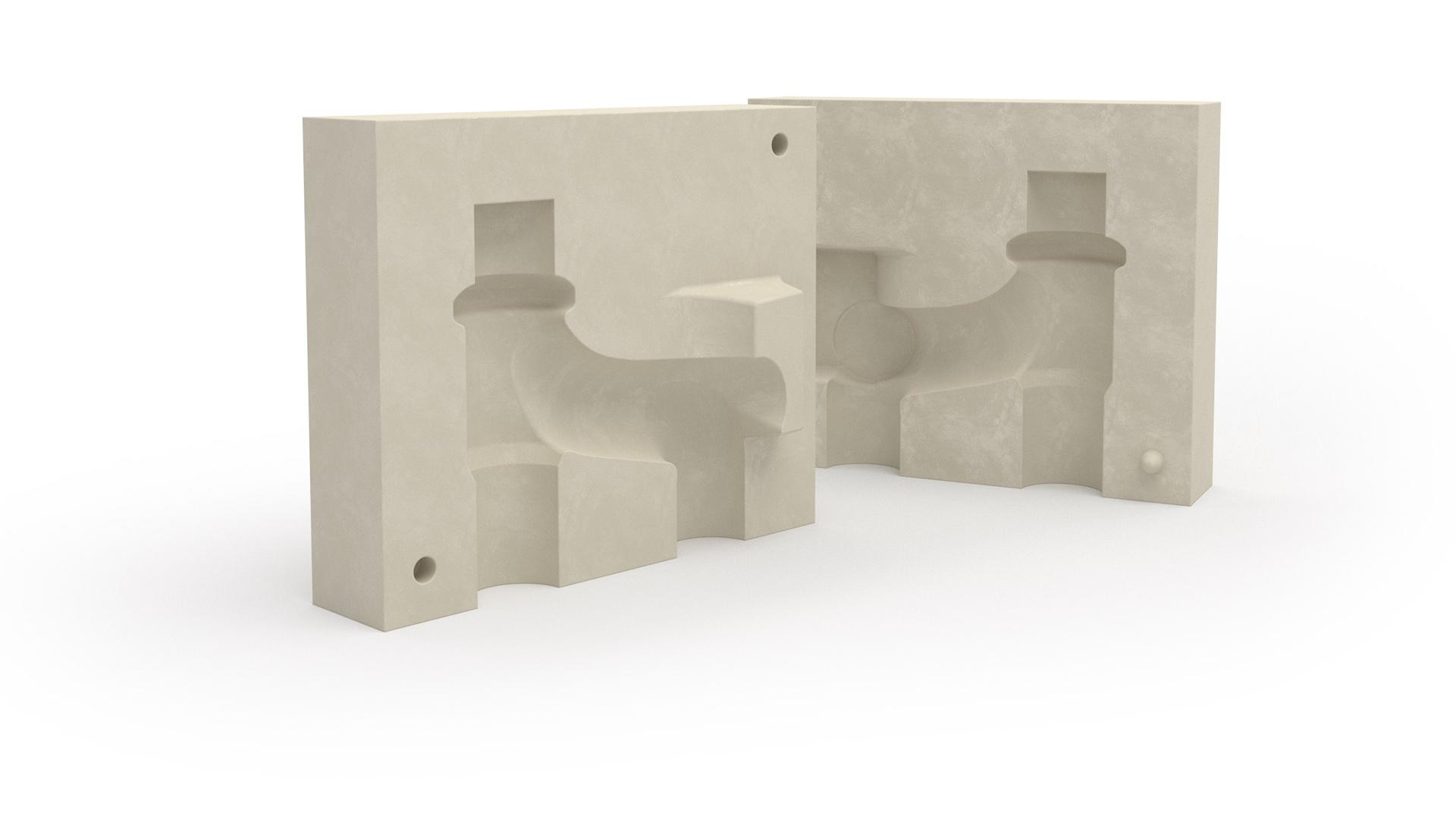

Направа на инструменти

Направа на инструменти

3D дигитализацията спестява време и разходи по време на направата и поддръжката на инструменти Контролирането на индивидуалните стъпки в производството на ранен етап по време на обработка с ЦПУ машина на лети под налягане инструменти и електроди, восъчни модели и матрици с керамична сърцевина, както и кутии с пясъчна сърцевина чрез сравняване на номинални и реални данни редуцира итерациите, особено за множество кухини. При изпробването системата ATOS предлага 3D данни за определяне на областта за корекция на инструмента

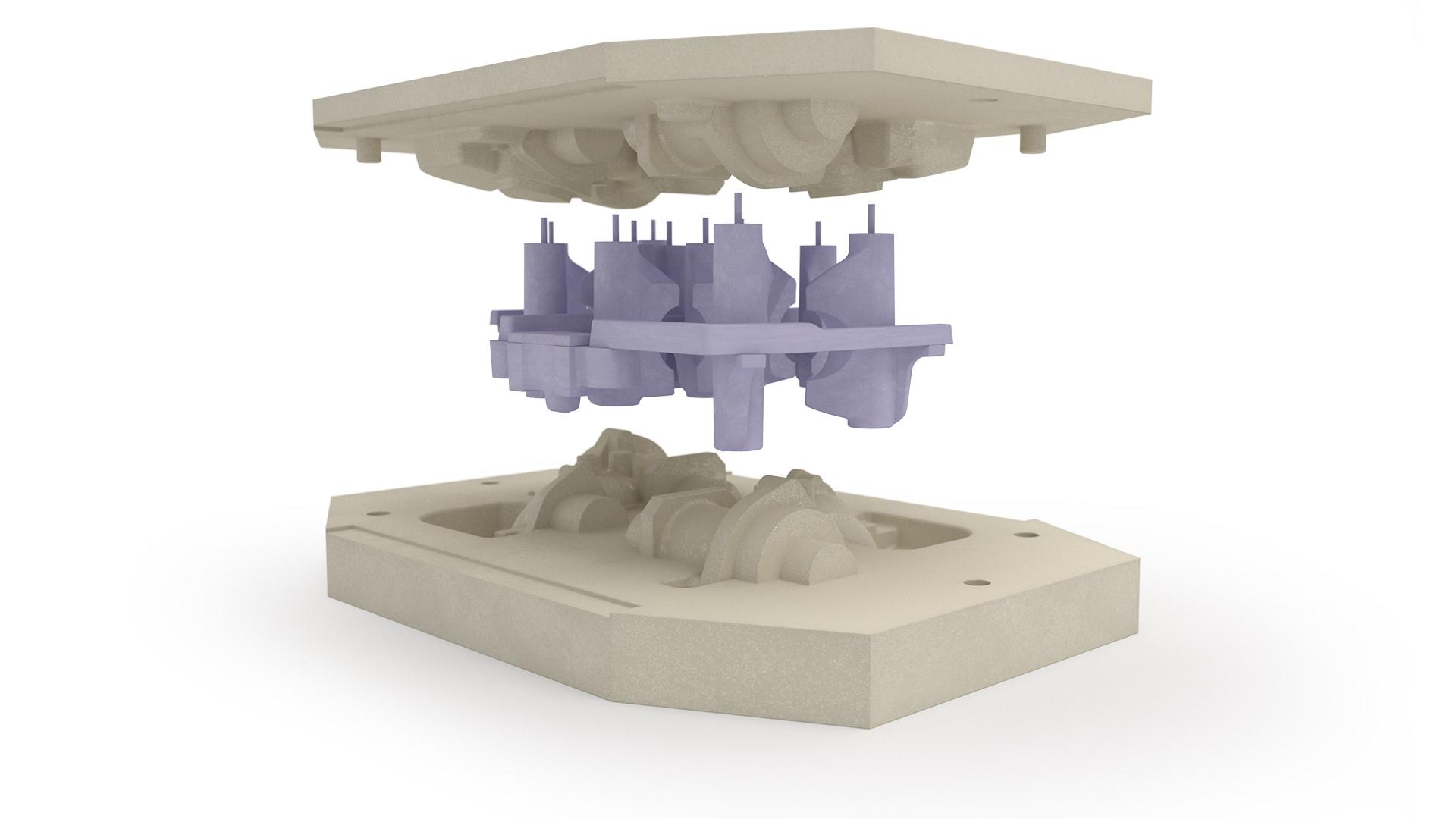

Изработване на модел

Изработване на модел

Систематичният контрол на формата и размерите на модели от восък и пяна, восъчни сглобки, моделни плочи и оборудване осигурява и ускорява следващите етапи на процеса в производството на матрици и леярските процеси Чрез контрол на резултатите от фрезоване на ранен етап със системата ATOS могат да бъдат идентифицирани и елиминирани възможни грешки в моделните плочи и оборудване.

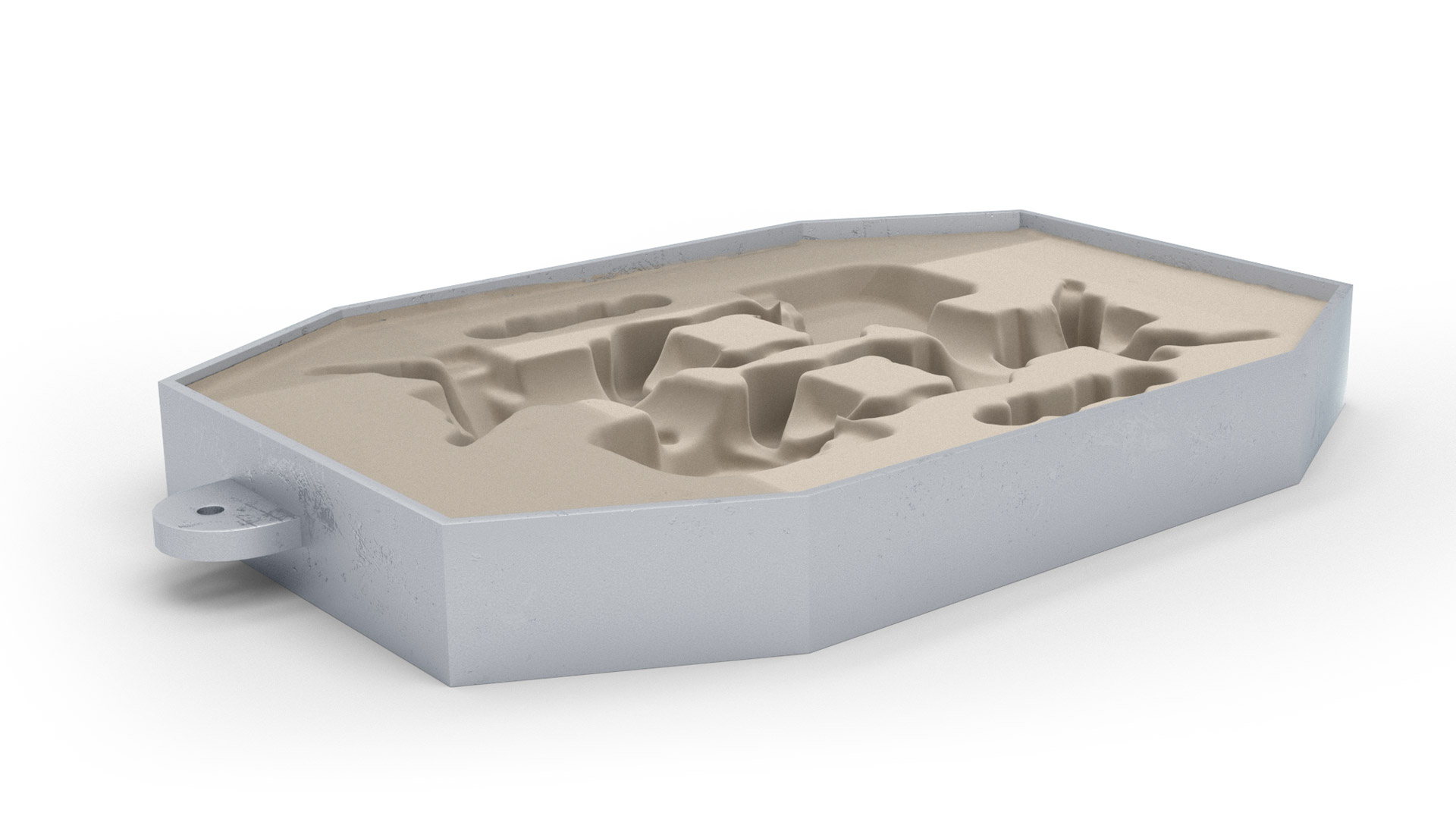

Изработване на матрици / Изработване на леярски сърца

Изработване на матрици / Изработване на леярски сърца

Измервания на матрици и сърцевини, например пясъчни или керамични, осигурява качеството на процеса. Измервателните данни на матрици и сърцевини от системата ATOS позволява виртуален анализ на сглобяването на двете части на матрицата и сърцевините, което служи за инспекция на разделящите повърхности относно офсет, напасване и затваряне на двете части н на матрицата и изчистване на сърцевината. В инвестиционното леярство, дебелината на стената на керамична матрица може да бъде инспектирана за оценка на нейното качество и образуването на мустаци.

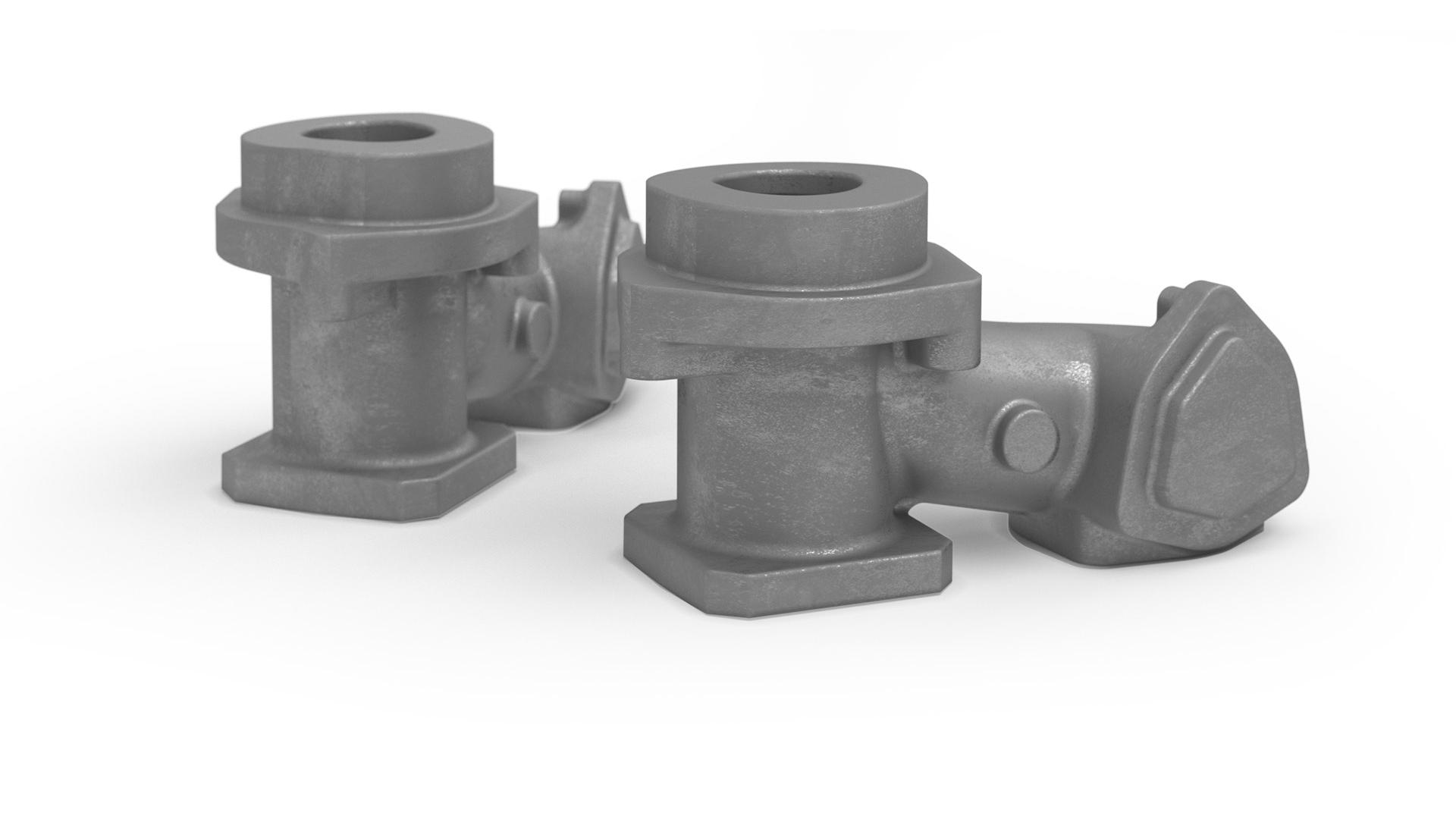

Инспекция на първия артикул / Инспекция на серия

Инспекция на първия артикул / Инспекция на серия

Инспекция на първия артикул ,може да се извърши на базата на данни от CAD модела или от PMI и КИМ инспекция с характеристики като GD&T. Пълно-форматната 3D инспекция със системата ATOS не оставя непроверена нито една зона на компонента. При контрола на качество по време на серийно производство, автоматизирани, свързани с производството и мобилни измервателни клетки като ScanBox намаляват брака и времето за преработка. Не се налага транспортиране на детайлите до отдалечени измервателни стаи.

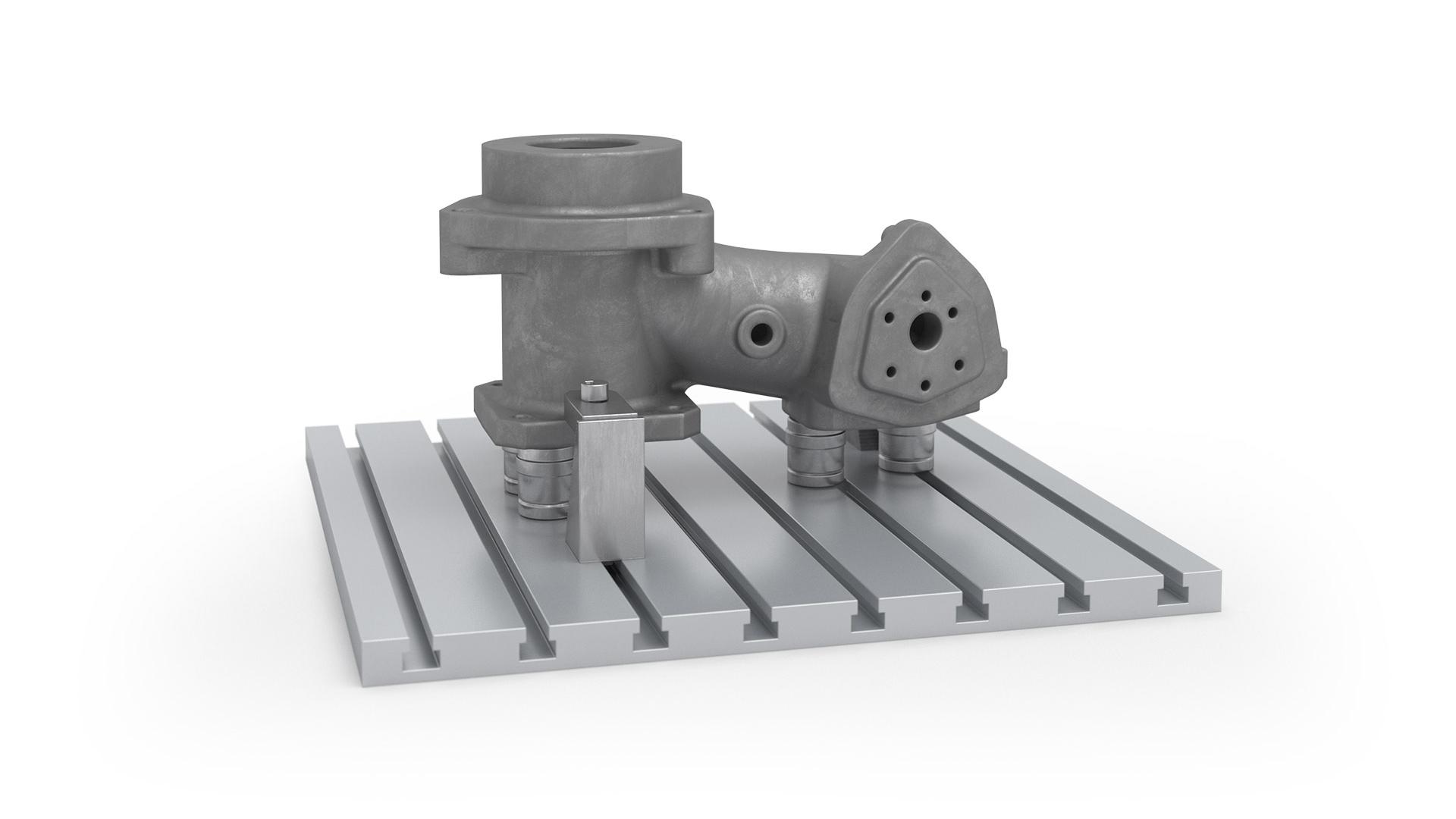

ЦПУ машинна обработка /Адаптивна машинна обработка

ЦПУ машинна обработка /Адаптивна машинна обработка

С функцията обратна проекция 3D сензорът на ATOS прожектира характеристики като изолинии и маркировка от перфориране направо от софтуера върху реалната част. В резултат конвенционално маркиране на тежки леярски заготовки вече не е необходимо. Може да се постигне ефективно центриране на части за ЦПУ машинна обработка. В допълнение, 3D измервателните данни дава основа за адаптивни производствени процеси като адаптивна машинна обработка.
