Виртуална измервателна стая

Виртуална измервателна стая

За ZEISS INSPECT Optical 3D и ZEISS INSPECT Airfoil
ZEISS VMR  Виртуална симулация

Реална среда във виртуална симулация.

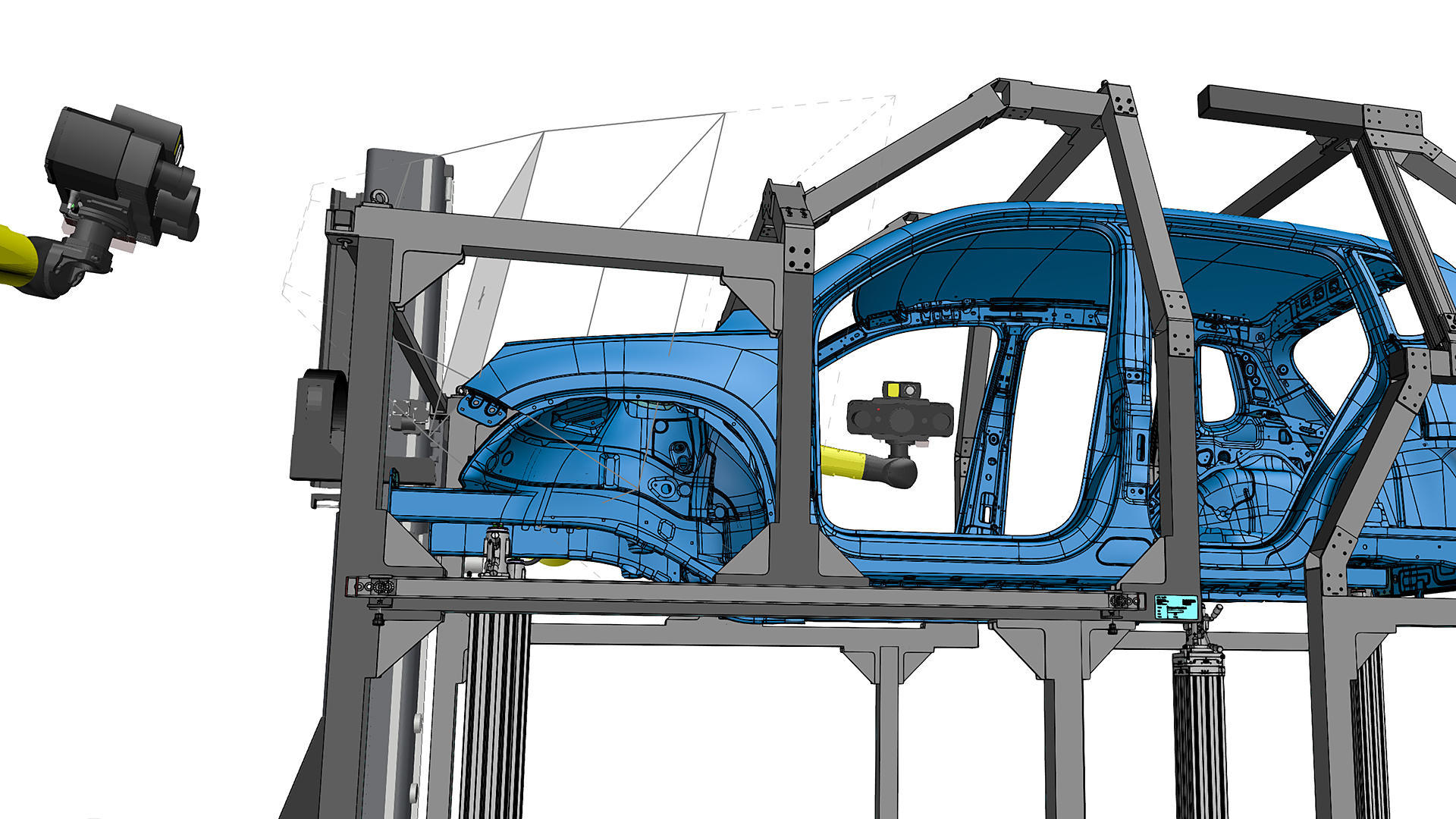

Виртуалната измервателна стая (VMR) е централният планиращ софтуер за л създаване на измервателни програми за всички елементи чрез оптичните 3D измервателни машини. Тя представя реалната среда във виртуална симулация. VMR се състои от робот със сензор, самото програмиране, включително кинематиката на трасетата на робота, детайла и измервателния план. С ZEISS INSPECT Optical 3D или ZEISS INSPECT Airfoil, VMR дава възможност за изпълнение на автоматизирани измервателни процедури Благодарение на VMR потребителят не се нуждае от специални умения за работа с индустриални роботи. Всички движения на робота се симулират във виртуалната измервателна стая преди изпълнение и се проверяват за безопасност.

Ползите за вас

  • Smart Teach

    Функцията Smart Teach /Интелигентно обучение/ във VMR изчислява необходимите позиции на сензора за всички инспекционни характеристики и CAD повърхнини. Последващата оптимизация на трасето подобрява реда на позициите по отношение на времетраенето на хода и избягването на сблъсъци. Smart Teach минимизира необходимото време за създаване на безопасни за процеса и оптимизирани относно времетраене програми. Системата автоматично актуализира измервателните позиции, в случай че CAD модела или индивидуалните елементи се променят.
  • Планиране на инспекции

    Наборът CAD данни се импортира заедно със съответния измервателен план. Измервателните принципи, запаметени в измервателния план автоматично се присвояват от инспекционните характеристики в измервателния план. Измервателният отчет също може да бъде генериран предварително (офлайн). Реалните измервателни резултати могат да бъдат показани след измервателната процедура. Така е по-лесно за потребителя да планира инспекцията.

  • Тренировка

    Измервателните програми се създават офлайн и след това се изпълняват веднъж в ScanBox чрез автоматизиран процес Роботът се придвижва до измервателните позиции и определя индивидуалните измервателни параметри като време на експозиция върху реалния детайл. С използване на специален процес, софтуерът автоматично открива отраженията на детайла и настройва проекционните полета за избягване на грешки при измерването, причинени от отражения.
  • Серийно измерване

    Финалните измервателни програми могат да се използват за инспектиране на други детайли. Роботът се контролира напълно от софтуера и преминава през измервателните позиции една след друга. По време на всяко измерване системата проверява дали резултатите съответстват на критериите за качество. Промени в статуса на данните от CAD или измервателния план могат бързо да се актуализират с параметричния софтуер.

  • Инспекция

    След събирането на данни софтуерът изчислява повърхността на детайла чрез мрежа от полигони и действителните данни от плана с инспекционни характеристики. Тези данни се сравняват с целевите и се визуализират в отчет. Измервателните резултати могат автоматично да бъдат запаметени в специални формати за експорт, напр. за бази данни за статистически контрол на качеството. Измервателната процедура за различни детайли може да се изпълни автоматично.

  • Kiosk Интерфейс

    Интерфейсът Kiosk е специален потребителски интерфейс за улеснена работа на ScanBox Софтуерът поема контрол на целия процес и изпълнява автоматично последователностите на измерване и инспекция. Това гарантира висока точност и качество на данните: Измервателните параметри, данни и операционна система са защитени.

Бързи автоматизирани измервания със ScanBox

Бързи автоматизирани измервания със ScanBox

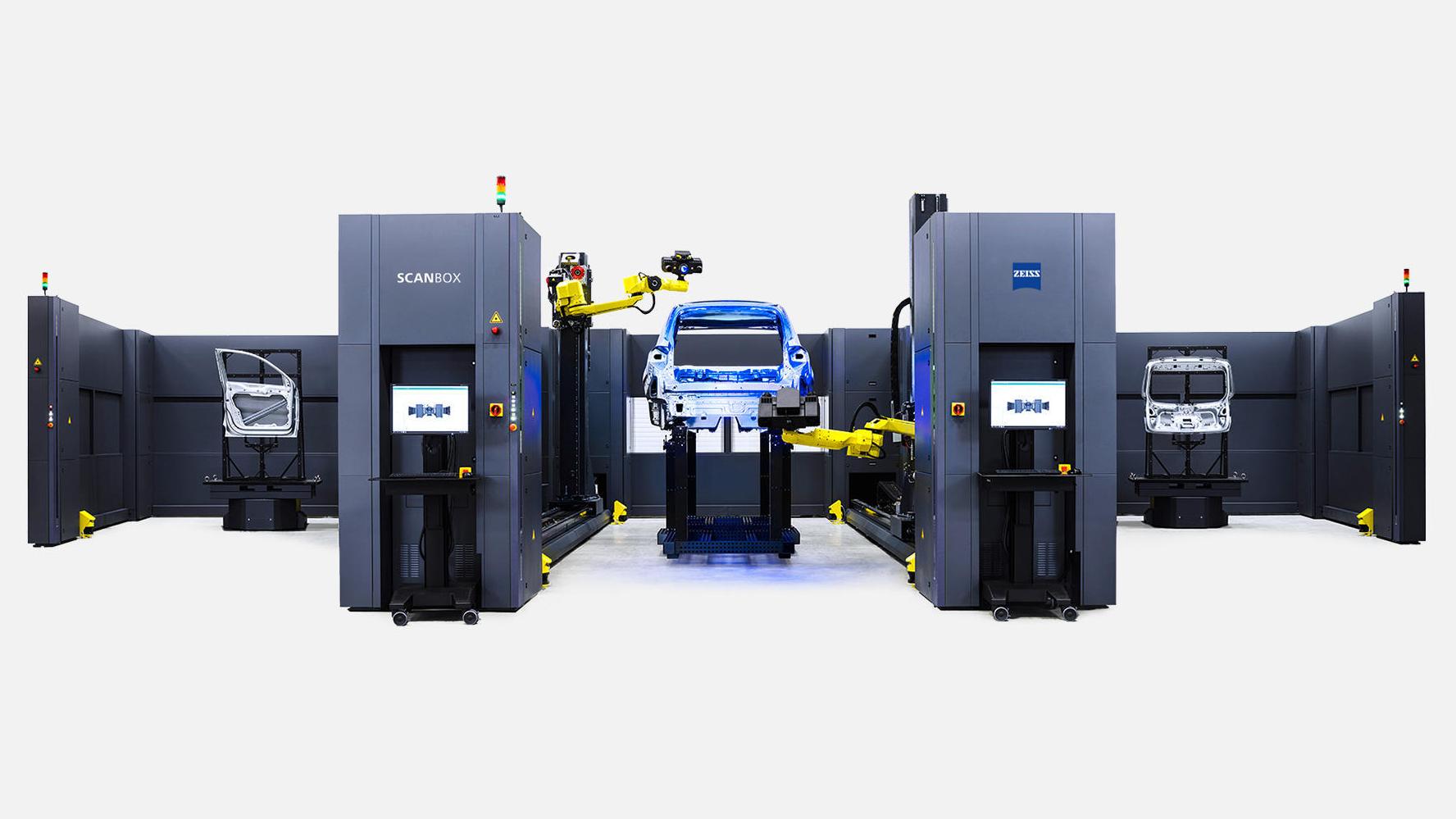

ScanBox е решение всичко-в-едно за ефективен контрол на качеството в процесите на производство и изработка. Предлага се в 11 различни варианти за различни приложения и размери на детайлите - от куки със заключващи механизми до цели автомобилни купета - стандартизираните измервателни машини предлагат решение всичко-в-едно. Програмиране, автоматизирана дигитализация, инспекция и генериране на отчети. Благодарение на интуитивния потребителски интерфейс и виртуалната измервателна стая (VMR) като централен софтуер за контрол и планиране на измервания, машините са лесни за употреба.
